Verifique abaixo as especificações e configurações disponíveis no plugin Joinner Silver 4.7 DDCS Router.
Fabricante: Inovatech

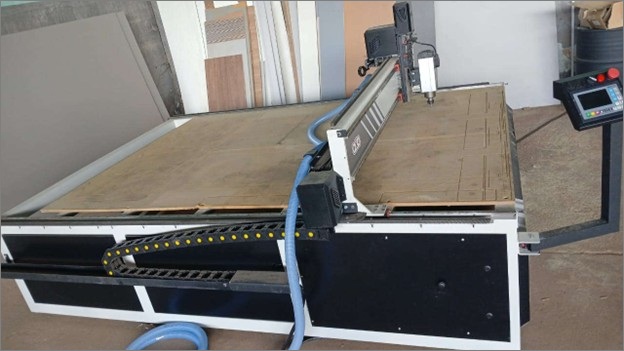

Máquina: Joinner Silver 4.7 DDCS Router
Tipo: Router CNC
Extensão de arquivo: .tap
Disponível a partir da versão: 1.60.33.0
Principais características
Perfuração
Canais
Usinagem
Contorno externo
Nesting
Para acessar as Configurações Web da máquina, clique aqui.
Para mais informações, clique aqui.

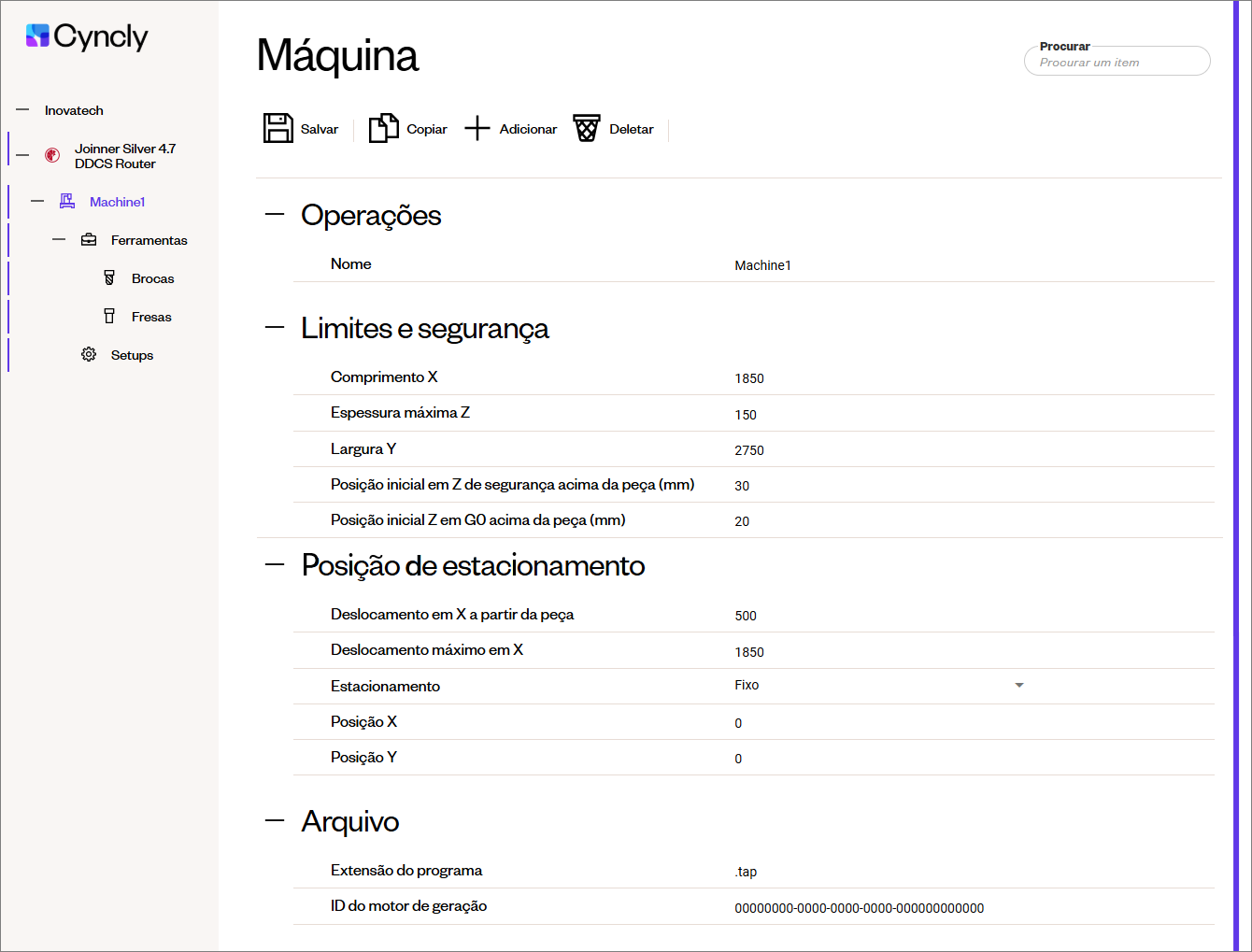

Configurações da Máquina/Machine1
Nesta tela, é possível definir as configurações gerais da máquina e suas restrições.
Na barra superior desta tela, é possível:
Salvar: salva as alterações feitas nas configurações
Copiar: copia a máquina selecionada gerando uma nova com as mesmas configurações.
Adicionar: adiciona uma nova máquina.
Deletar: deleta a máquina selecionada.
Opções Avançadas: habilita a seção de Restrições da máquina.
Operações
Nome: nome que identifica a máquina.
Limites e Segurança
Comprimento X (mm): comprimento da máquina.
Espessura máxima Z (mm): espessura (Z) máxima suportada pela máquina.
Largura Y (mm): largura da máquina.
Posição inicial em Z de segurança acima da peça (mm): posição inicial da ferramenta em Z de segurança acima da peça.
Posição inicial Z em G0 acima da peça (mm): posição inicial da ferramenta em Z acima da peça.
Posição de estacionamento
Deslocamento em X a partir da peça: deslocamento do cabeçote após as operações, para não ficar acima da peça, em milímetros. O valor setado será somado a medida (X) da peça, se esta soma ultrapassar o valor permitido, será considerado o deslocamento máximo do cabeçote em (X).
Deslocamento máximo em X: valor máximo que o cabeçote pode deslocar em (X) após as operações.
Estacionamento: define o tipo de estacionamento para o cabeçote da máquina
Posição X: posição X para o estacionamento do cabeçote da máquina.
Posição Y: posição Y para o estacionamento do cabeçote
Arquivo
Extensão do programa: extensão do programa gerado.
ID do motor de geração: ID do motor de geração que será utilizado de acordo com o acionamento selecionado.
Ferramentas

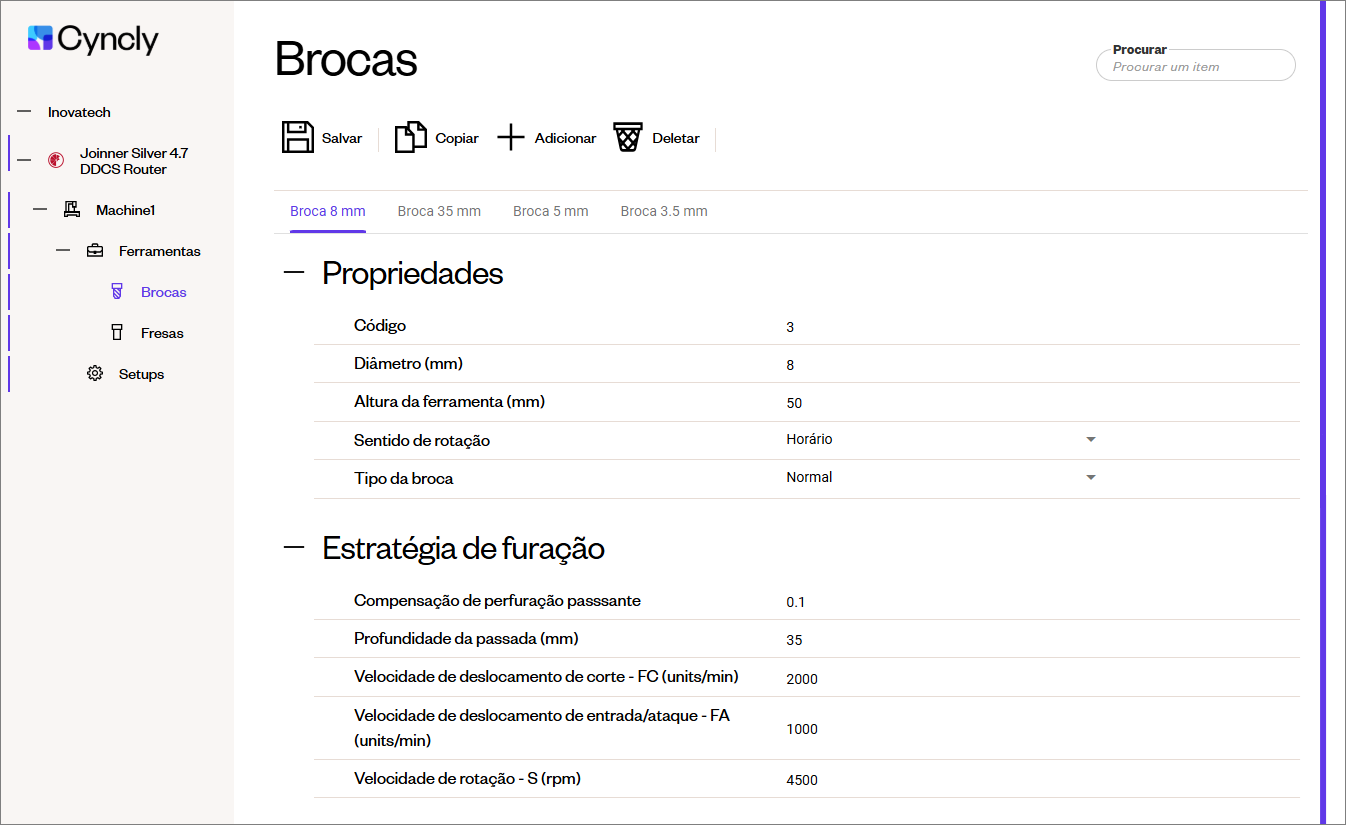

Brocas
As brocas são utilizadas para execução de furos em diversos materiais.
Na barra superior desta tela, é possível:
Salvar: salva as alterações feitas nas configurações.
Copiar: copia a broca selecionada gerando uma nova com as mesmas configurações.
Adicionar: adiciona uma nova broca.
Deletar: deleta a broca selecionada.
Propriedades
Código: código da ferramenta
Diâmetro (mm): diâmetro da ferramenta.
Altura da ferramenta (mm): define a altura da ferramenta.
Sentido da rotação: define o sentido de rotação da ferramenta
Tipo da broca: define o tipo da broca, normal ou cônica.
Estratégia de furação
Compensação de perfuração passante (mm): define a compensação de perfuração passante em milímetros.
Profundidade da passada: Define a profundidade da passada da ferramenta.
Velocidade de deslocamento de corte - FC (units/min): define a velocidade de deslocamento de corte - FC da broca.
Velocidade de deslocamento de entrada/ataque - FA (units/min): define a velocidade de deslocamento de entrada/ataque - FA da broca.
Velocidade de rotação - S (rpm): define a velocidade de rotação - S da broca.

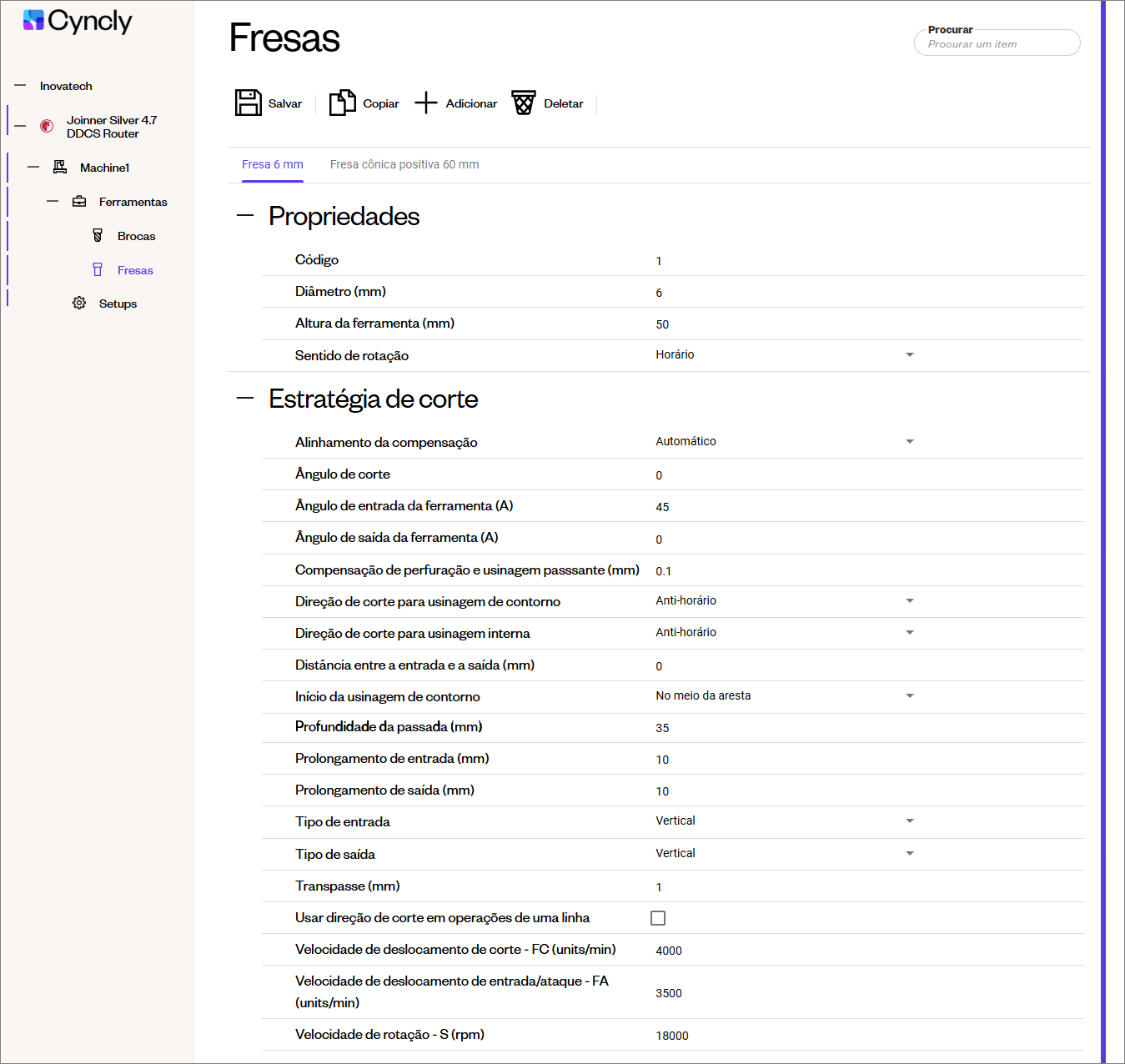

Fresas
As Fresas são utilizadas para execução de rasgos e usinagens.
Propriedades
Código: código da ferramenta.
Diâmetro (mm): define o diâmetro da ferramenta.
Altura da ferramenta (mm): define a altura da ferramenta.
Sentido de rotação: define o sentido de rotação da ferramenta, sentido horário ou sentido anti-horário.
Estratégia de corte
Alinhamento da compensação: define se a ferramenta tem uma compensação, Automático, Centro, Esquerda ou Direita, conforme sentido da opção Direção de corte para usinagem de contorno.
Ângulo de corte: ângulo de corte da ferramenta.
Ângulo de entrada da ferramenta (A): ângulo de descida da ferramenta definido pela cota A
Ângulo de saída da ferramenta (A): ângulo de subida da ferramenta definido pela cota A.
Compensação de perfuração e usinagem passante (mm): M define a compensação de perfuração e usinagem passante da ferramenta.
Direção de corte para usinagens de contorno: define se a usinagem de contorno tem de ser feita no sentido horário ou anti-horário.
Direção de corte para usinagem interna: define se a usinagem interna tem de ser feita no sentido horário ou anti-horário.
Distância entre a entrada e a saída (mm): distância em que a ferramenta sai e entra da peça. É aconselhado que este valor seja maior que zero para que o corte não deixe nenhum fragmento (rebarba).
Início da usinagem interna: define onde é o início da usinagem interna, em um dos cantos ou no meio de uma aresta da usinagem.
Profundidade da passada (mm): define a profundidade das passadas da ferramenta em milímetros.
Prolongamento de entrada (mm): prolongamento da entrada antes de começar o corte do contorno, equivalente à linha vermelha na imagem. Ângulo de descida da ferramenta (A): ângulo de descida da ferramenta definido pela cota A.
Prolongamento de saída (mm): define o prolongamento da saída da ferramenta, após terminar a usinagem/contorno.
Tipo de entrada: define o tipo de entrada que a ferramenta irá utilizar ao realizar usinagens e contornos em formas lineares.
Circular: neste tipo a ferramenta desce fora da peça e então começa a cortar tangencialmente antes de entrar na peça.
Vertical: neste tipo a ferramenta desce verticalmente sobre a peça e começa o corte.
Tipo de saída: define o tipo de saída da ferramenta.
No tipo vertical, a ferramenta desce verticalmente sobre a peça e começa o corte.
No tipo circular, a ferramenta desce fora da peça e então começa a cortar tangencialmente antes e entrar na peça.
No tipo rampa, a ferramenta desce como uma rampa e começa o corte.
Transpasse (mm): transpasse entre as passadas da ferramenta para evitar sobra de material.
Usar direção de corte em operações de uma linha: ao habilitar esta funcionalidade, as usinagens que possuírem uma linha só, irão seguir a direção de corte que está configurada na fresa.
Velocidade de deslocamento de corte - FC (units/min): define a velocidade de deslocamento de corte - FC da broca.
Velocidade de deslocamento de entrada/ataque - FA (units/min): define a velocidade de deslocamento de entrada/ataque - FA (units/min).
Velocidade de rotação - S (rpm): define a velocidade de rotação - S (rpm).

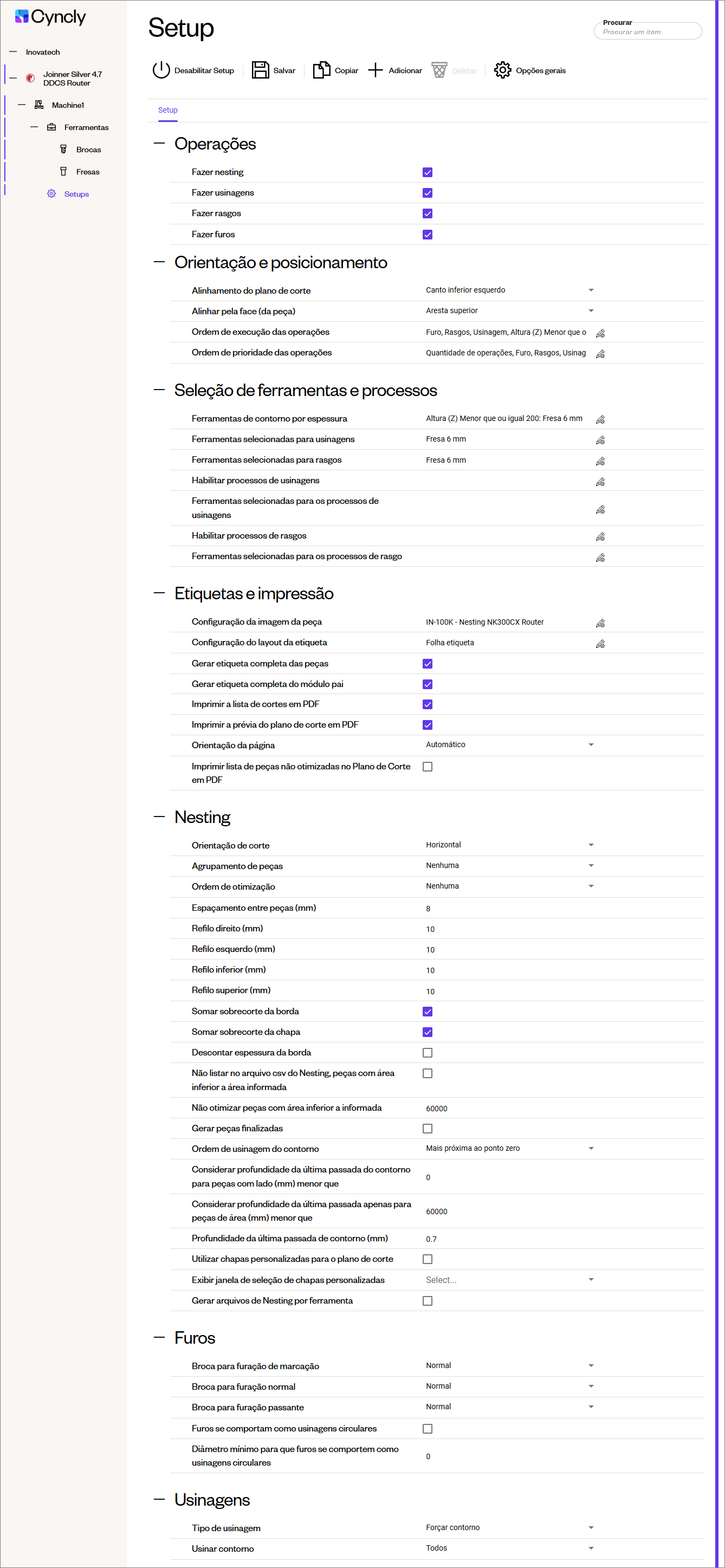

Setups
As configurações em geral da máquina se encontram nesta tela, onde são possíveis as configurações de rasgos, furos, quais ferramentas utilizar, etc.
Na barra superior desta tela, é possível:
Desabilitar/Habilitar Setup: Habilita/Desabilita o setup selecionado.
Salvar: salva as alterações feitas nas configurações.
Copiar: copia o setup selecionado gerando um novo com as mesmas configurações.
Adicionar: adiciona um novo setup.
Deletar: deleta o setup selecionado.
Opções: abre a janela de configurações de bibliotecas relacionada ao cliente.
Operações
Fazer nesting: indica se o Nesting deve ou não ser executado.
Fazer usinagens: com a opção marcada, as usinagens cadastradas serão geradas nos programas de máquina.
Fazer rasgos: com a opção marcada, os rasgos cadastrados serão gerados nos programas de máquina.
Fazer furos: com a opção marcada, os furos cadastrados serão gerados nos programas de máquina.
Orientação e posicionamento
Alinhamento do plano de corte: define o ponto zero para o desenho do plano de corte, podendo ser os quatro cantos da chapa. Essa configuração não interfere na geração do arquivo de integração com a máquina de corte.
Alinhar pela face: define se na geração dos programas é considerada a face de alinhamento cadastrada em cada peça. Se sim esta face será alinhada conforme a configuração selecionada. Para mais informações clique aqui.
Ordem de execução das operações: ordem que a máquina realiza as operações. Exemplo: em uma peça que tenha furos e rasgos na mesma face a ordem indicada neste campo irá determinar a sequência em que eles serão executados pela máquina.
Ordem de prioridade das operações: define a ordem de priorização das operações para geração de programas. Conforme a ordem indicada neste campo o plugin irá priorizar no programa A a opção selecionada. Exemplo: Em uma peça que tenha furos em uma face e rasgos na outra face a ordem indicada neste campo irá determinar qual deles será priorizado no programa A.
Seleção de ferramentas e processos
Ferramentas de contorno por espessura: ferramentas selecionadas para execução de operações de contorno.
Ferramentas selecionadas para usinagens: ferramenta selecionada para operações de usinagem.
Ferramentas selecionadas para rasgos: ferramenta selecionada para operações de rasgo.
Habilitar processos de usinagens: habilita a ferramenta de usinagem por processo de alguma operação pré cadastrada na biblioteca.
Ferramentas selecionadas para os processos de usinagens: seleciona as ferramentas das usinagens por processos.
Habilitar processos de rasgos: habilita a ferramenta de rasgo por processo de alguma operação pré cadastrada na biblioteca.
Ferramentas selecionadas para os processos de rasgo: seleciona as ferramentas dos rasgos por processos.
Etiquetas e impressão
Configuração da imagem da peça: se escolhe qual o modelo de imagem de etiqueta será utilizado.
Configuração do layout da etiqueta: se escolhe a configuração de página que será utilizada. Para mais informações clique aqui.
Gerar etiqueta completa das peças: Indica se a etiqueta completa da peça deve ou não ser gerada.
Gerar etiqueta completa do módulo pai: Indica se a etiqueta completa do pai deve ou não ser gerada.
Imprimir a lista de cortes em PDF: indica se será ou não gerada a lista de cortes da chapa em pdf.
Imprimir a prévia do plano de corte em PDF: indica se será ou não gerada a prévia de cortes da chapa em pdf
Orientação da página: define a orientação da página no plano de corte gerado em pdf.
Imprimir lista de peças não otimizadas no Plano de Corte em PDF: imprime a lista de peças não otimizadas no Plano de Corte.
Nesting
Orientação de corte: define a orientação do corte das peças no plano de corte.
Agrupamento de peças: permite que peças que possuem a mesma dimensão possam ser agrupadas no plano de corte. Quando existem peças com a mesma dimensão, o agrupamento gera o plano de corte com as peças iguais agrupadas, otimizando o corte.
Ordem de otimização: define a ordem de otimização do plano de corte.
Espaçamento entre peças (mm): define o espaçamento que deve haver entre as peças dispostas no plano de corte. A distância deve ser igual ou maior que a espessura da fresa selecionada para fazer a usinagem de contorno.
Refilo direito (mm): define o tamanho do refilo direito em milímetros.
Refilo esquerdo (mm): define o tamanho do refilo esquerdo em milímetros.
Refilo inferior (mm): define o tamanho do refilo inferior em milímetros.
Refilo superior (mm): define o tamanho do refilo superior em milímetros.
Somar sobrecorte da borda: considerar o valor de sobrecorte da borda cadastrado na peça.
Somar sobrecorte da chapa: considerar o valor de sobrecorte da chapa cadastrado na peça.
Descontar espessura da borda: indica se a espessura da borda deve ou não ser descontada do tamanho da peça.
Não listar no arquivo csv do nesting, peças com área inferior a área informada: Marcando essa opção, os programas de peças com área inferior a informada ainda são gerados, porém, não são listados no arquivo nesting.
Não otimizar peças com área inferior a informada: define a área mínima para gerar os programas nesting, os programas de peças com área inferior a informada ainda são gerados, porém, não são listados no arquivo Nesting.
Gerar peças finalizadas: caso esta opção esteja marcada, somente é gerado o contorno e as operações da face principal em um mesmo programa se a peça não tiver operações nas faces de topo. Caso a peça tenha operações na face de topo, é gerado apenas o contorno em um programa e as operações em outro. Caso esta opção esteja desmarcada, é gerado o contorno e as operações da face principal no mesmo programa, independente de outras operações.
Ordem de usinagem do contorno: define a ordem de corte das peças no plano de corte.
Considerar profundidade da última passada do contorno para peças com lado (mm) menor que: define o tamanho do lado máximo da peça para que seja feita a última passada do contorno. Peças com lado maior do que a definida não irão considerar o valor definido para a última passada.
Considerar profundidade da última passada apenas para peças de área (mm) menor que: define a área máxima em mm², da peça para que seja feita a última passada do contorno. Peças com área maior do que a definida não irão considerar o valor definido para a última passada.
Profundidade da última passada de contorno: define a profundidade da última passada do contorno, em milímetros.
Utilizar chapas personalizadas para o plano de corte: Indica se a janela de seleção de chapas personalizadas deve ou não ser exibida. Para mais informações Clique aqui.
Exibir janela de seleção de chapas personalizadas: define quando a janela de seleção de chapas personalizadas será exibida
Gerar arquivos de Nesting por ferramenta: Indica se os arquivos de Nesting devem ou não serem separados por ferramenta. (Utilizado quando a máquina não possui troca automática de ferramenta).
Furos
Broca para furação de marcação: tipo de broca para furação de marcação – Broca Normal ou cônica.
Broca para furação normal: tipo de broca para furações – Broca Normal ou cônica.
Broca para furação passante: tipo de broca para furações passantes – Broca Normal ou cônica.
Furos se comportam como usinagens circulares: indica se as operações de furação devem ou não se comportar como usinagens circulares.
Diâmetro mínimo para que furos se comportem como usinagens circulares: define o diâmetro para os furos como usinagens circulares.
Usinagens
Tipo de usinagem: define o comportamento de usinagens passantes.
Padrão: segue o cadastro da operação;
Forçar esvaziamento: remove todo o material;
Forçar contorno: realiza apenas o contorno da operação.
Usinar contorno: define o contorno de quais peças serão gerados.
Nenhum: usinagem de contorno não será gerada para nenhuma peça;
Todos: usinagem de contorno será gerada para todas as peças;
Apenas marcados: usinagem de contorno será gerada apenas para peças que possuem a propriedade Contorno Usinado habilitado no cadastro da biblioteca.

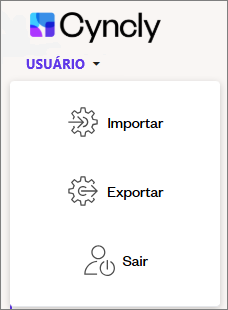

Menu do Usuário
O menu do usuário possui algumas opções da Tela de Configurações:
Importar: Onde pode-se importar outras configurações compatíveis de outra tela web.
IMPORTANTE: as exportações do Builder não são compatíveis.
Exportar: Onde pode-se exportar as configurações da tela web.
IMPORTANTE: importar no Builder não será compatível.
Sair: Pode-se fazer o logout da aplicação.
