Neste artigo, estão disponíveis orientações para configurar o Setup das Máquinas Routers.
Confira abaixo o conteúdo organizado pelos menus disponíveis na sua máquina:

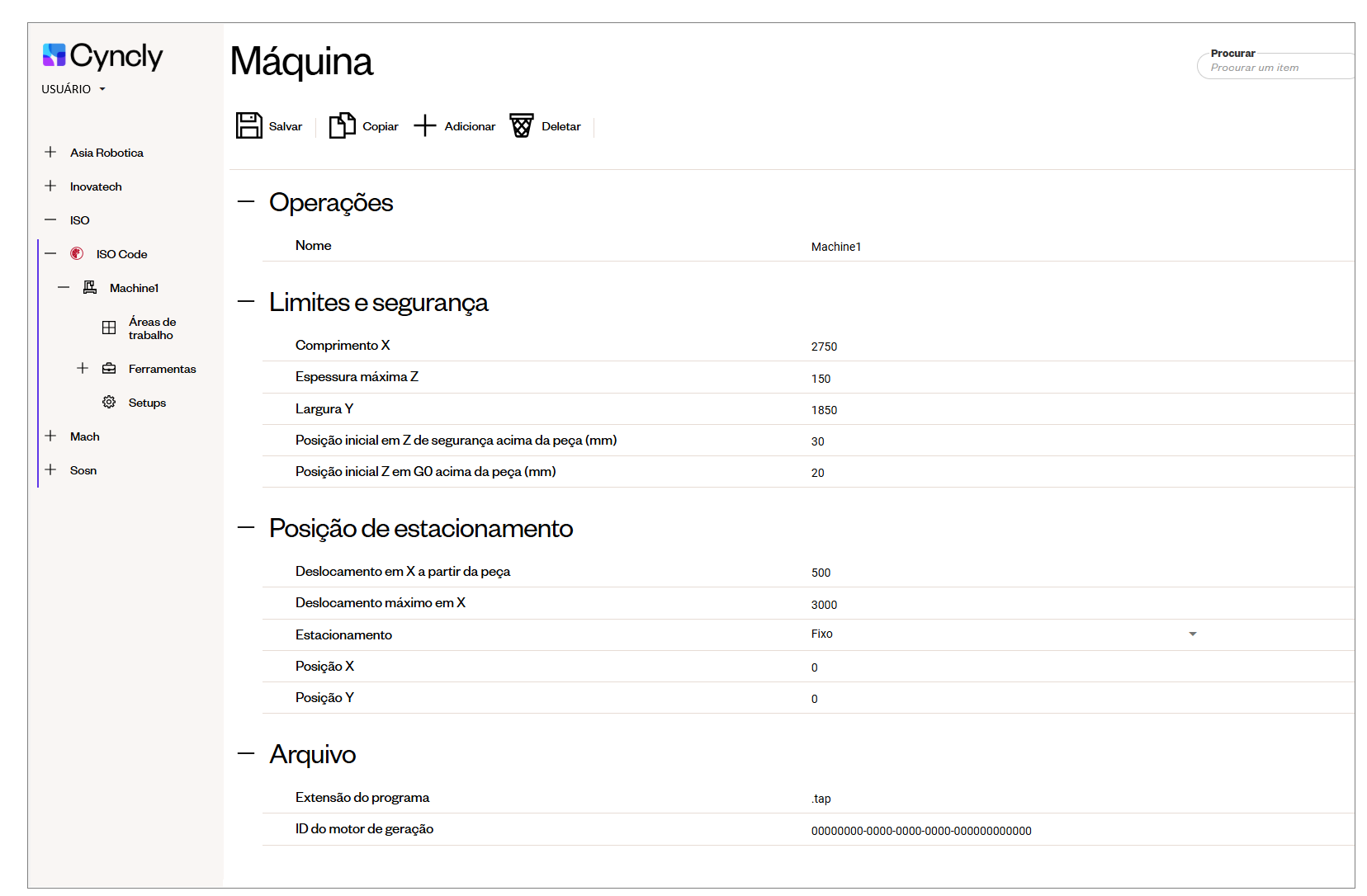

▼ Máquina
Operações
Nome: nome da máquina.
Limites e Segurança
Comprimento X: comprimento X da máquina.
Espessura máxima Z: espessura máxima Z suportada pela maquina.
Largura Y: largura Y da máquina
Posição inicial em Z de segurança acima da peça (mm): posição inicial em Z de segurança acima da peça, em milímetros.
Posição inicial Z em G0 acima da peça (mm): posição inicial Z em G0 acima da peça, em milímetros.
Posição de estacionamento
Deslocamento em X a partir da peça: deslocamento do cabeçote após as operações, para não ficar acima da peça. IMPORTANTE: Valores utilizando a unidade de medida pré-configurada, o valor definido é somado a medida (X) da peça, se esta soma ultrapassar o valor de deslocamento máximo do cabeçote em (X) é usado o valor de deslocamento máximo do cabeçote em (X).
Deslocamento máximo em X: valor máximo que o cabeçote pode deslocar em (X) após as operações.
Estacionamento: define o tipo de estacionamento para o cabeçote da máquina.
Posição X: posição X para o estacionamento do cabeçote da máquina.
Posição Y: posição Y para o estacionamento do cabeçote da máquina.
Arquivo
Extensão do programa: extensão em que os arquivos de máquina serão gerados.
ID do motor de geração: ID do motor de geração da máquina.

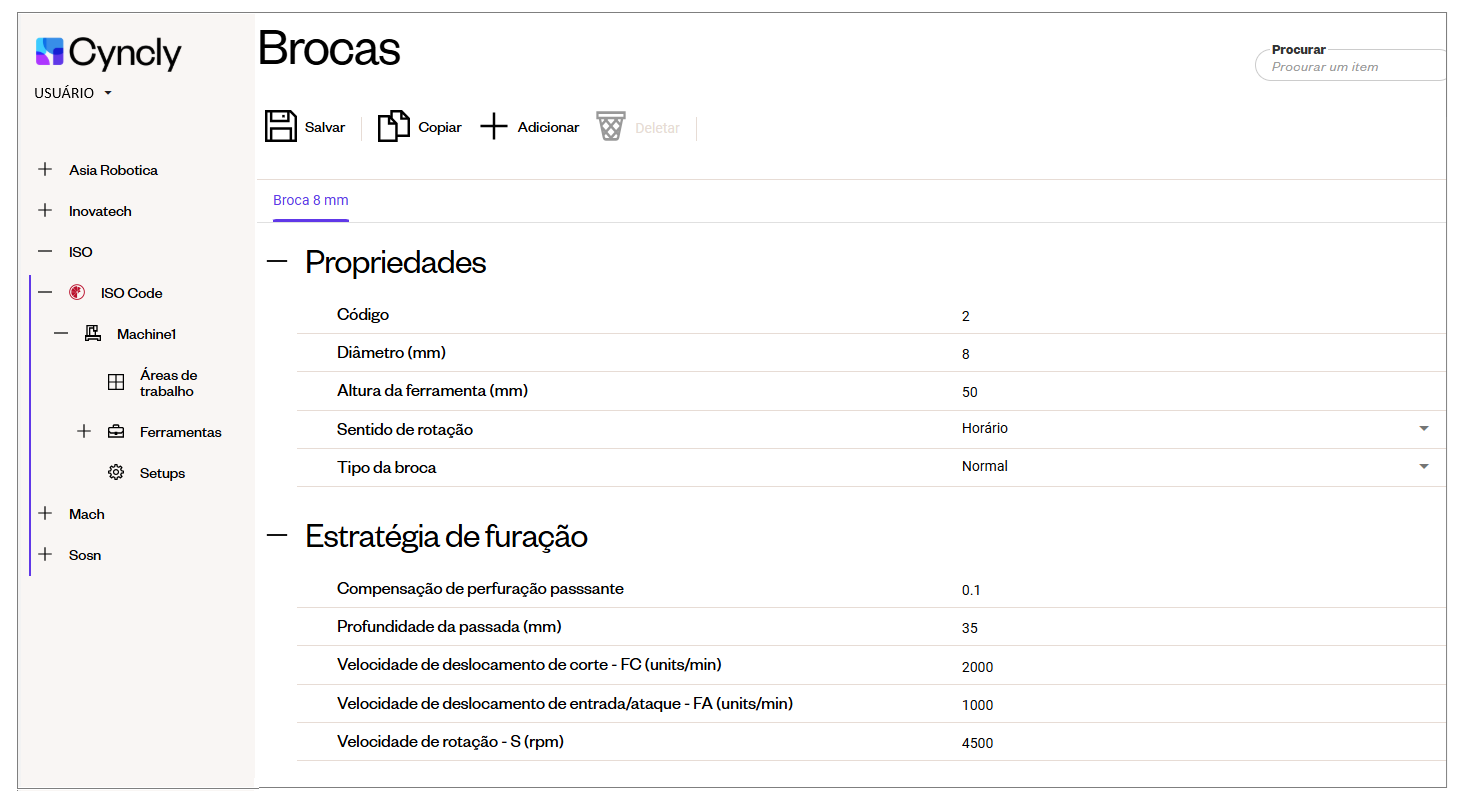

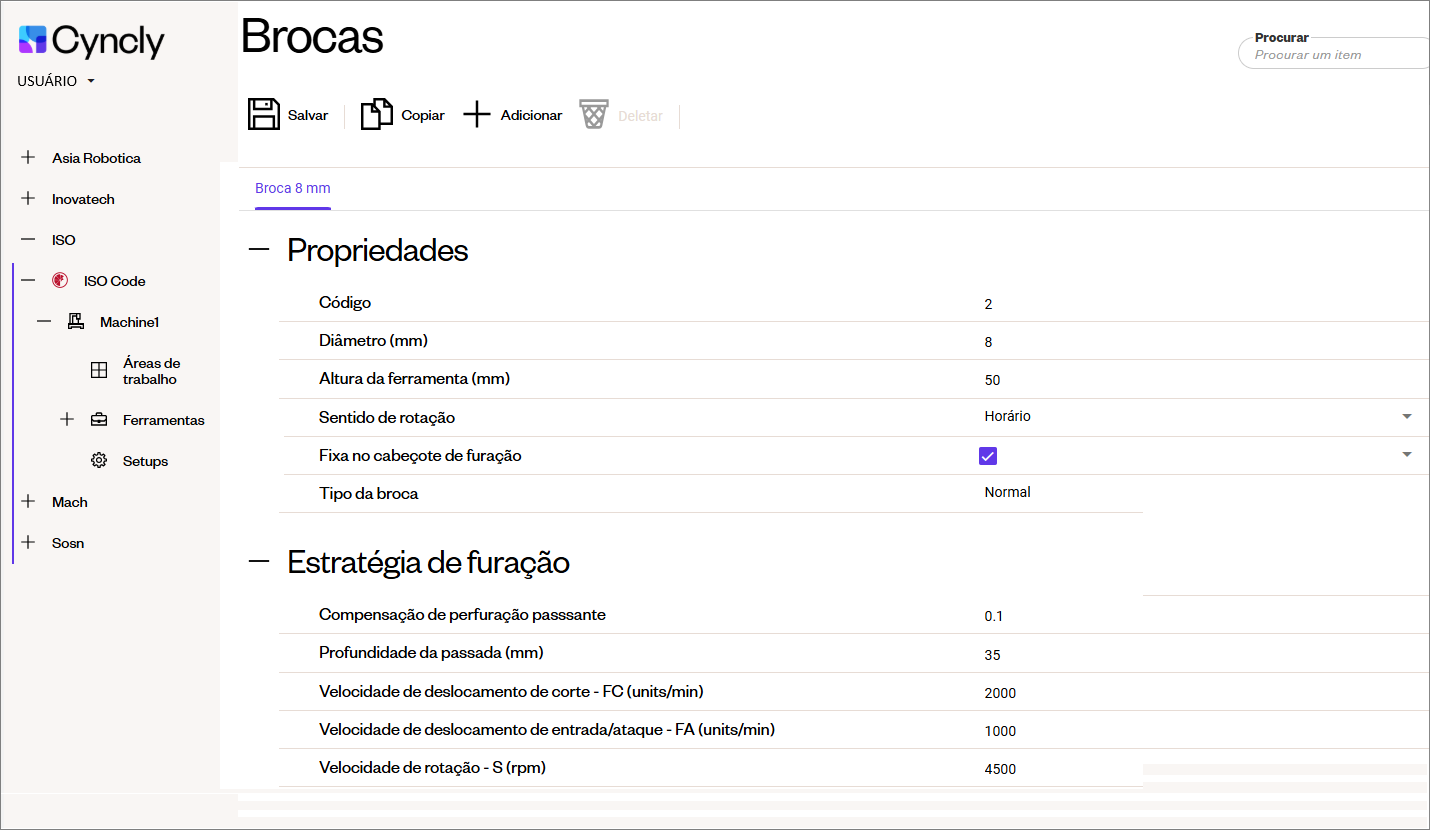

▼ Ferramentas - Brocas
Propriedades
Código: código da ferramenta.
Diâmetro (mm): diâmetro da ferramenta, em milímetros.
Altura da ferramenta (mm): altura da ferramenta, em milímetros.

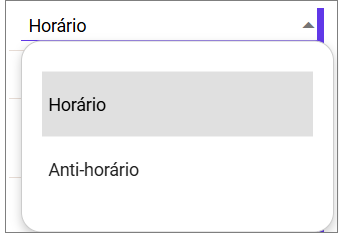

Sentido de rotação: define o sentido de rotação da ferramenta.

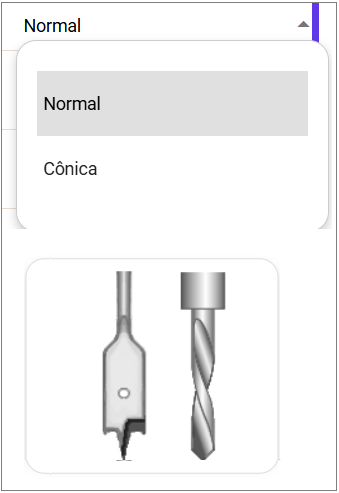

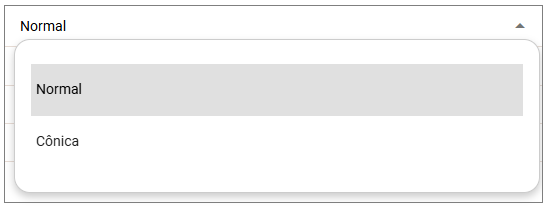

Tipo da broca: define o tipo da broca.
Estratégia de furação
Compensação de perfuração passante: compensação de perfuração passante. IMPORTANTE: valores utilizando a unidade de medida pré-configurada.
Profundidade da passada (mm): profundidade das passadas da ferramenta, em milímetros.
Velocidade de deslocamento de corte - FC (units/min): velocidade de deslocamento de corte - FC (units/min).
Velocidade de deslocamento de entrada/ataque - FA (units/min): velocidade de deslocamento de entrada/ataque - FA (units/min).
Velocidade de rotação - S (rpm): velocidade de rotação - S (rpm).

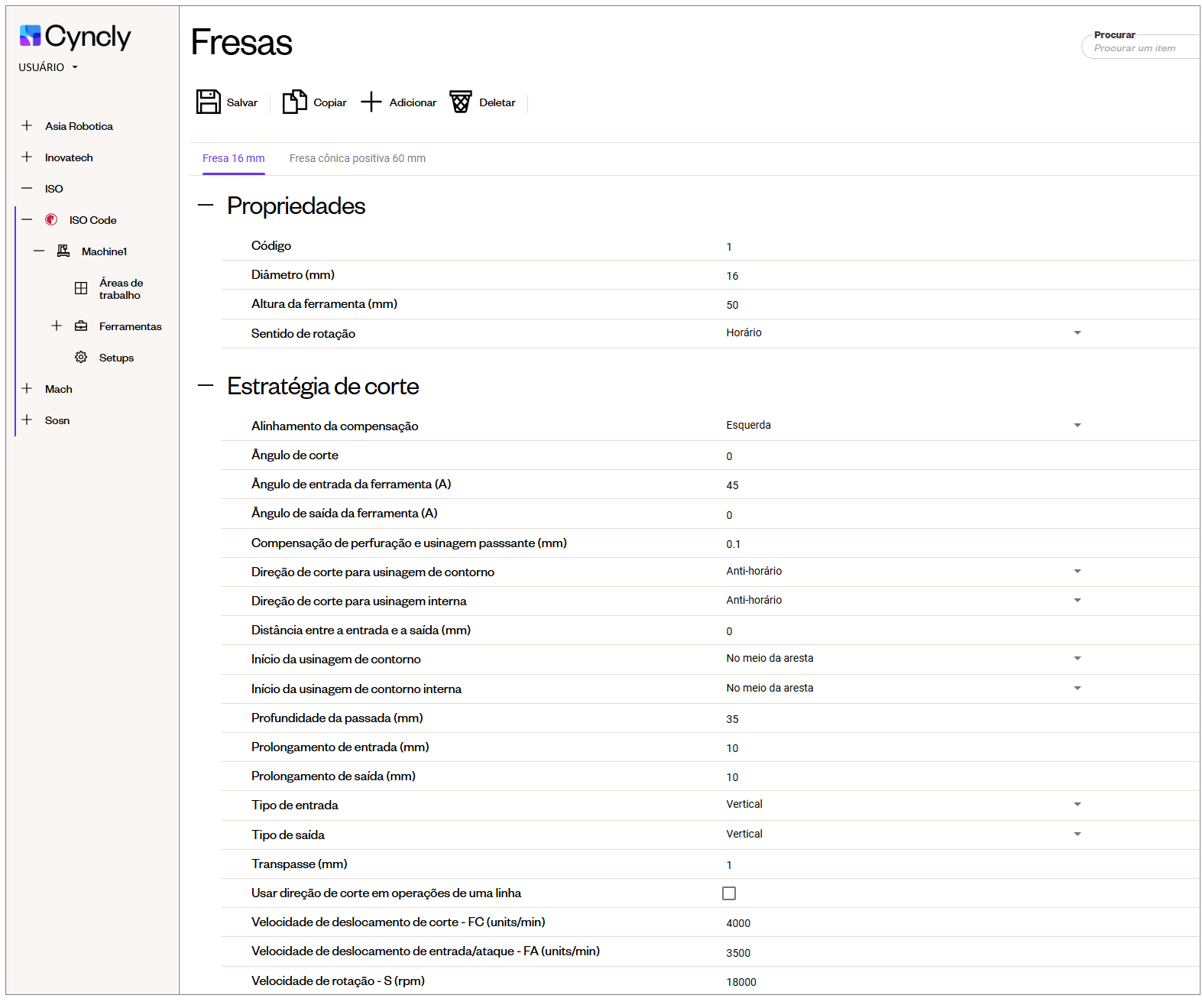

▼ Ferramentas - Fresas
Propriedades
Código: código da ferramenta.
Diâmetro (mm): diâmetro da ferramenta, em milímetros.
Altura da ferramenta (mm): altura da ferramenta, em milímetros.
Sentido de rotação: define o sentido de rotação da ferramenta.
Estratégia de corte

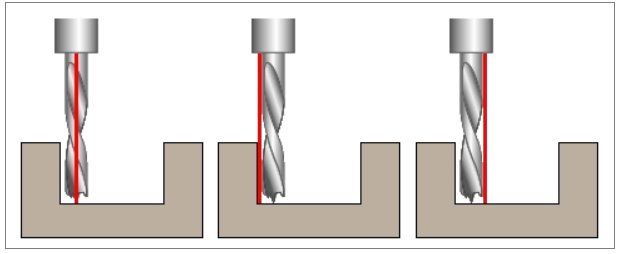

Alinhamento da compensação: define o alinhamento da compensação da ferramenta.

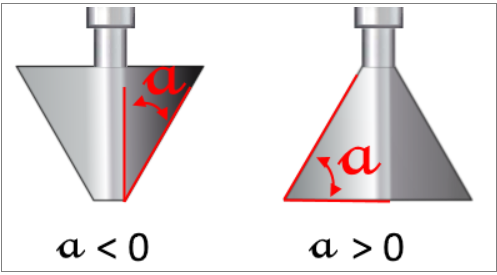

Ângulo de corte: Define se o ângulo da ferramenta é aberto ou fechado.
Ângulo de Entrada da ferramenta (A): ângulo de entrada da ferramenta definido pela cota A.
Ângulo de Saída da ferramenta (A): ângulo de saída da ferramenta definido pela cota A.
Compensação de perfuração e usinagem passante(graus): compensação de perfuração e usinagem passante.

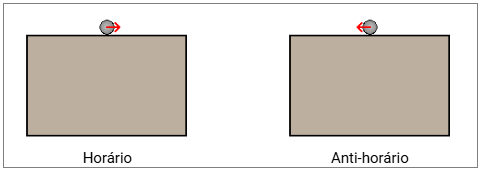

Direção de corte para usinagem de contorno: define se a usinagem interna deve ser feita no sentido horário ou anti-horário.

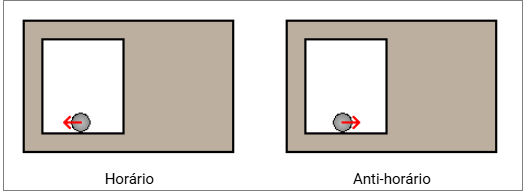

Direção de corte para usinagem interna: define se a usinagem interna deve ser feita no sentido horário ou anti-horário.
Distância entre a entrada e a saída (mm): é aconselhado que este valor seja maior que zero, para que o corte não deixe nenhum fragmento (rebarba).

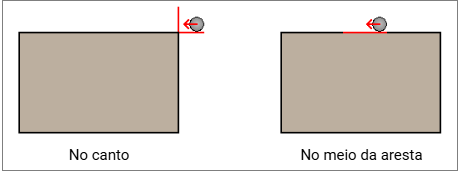

Início da usinagem de contorno: define onde será o início da usinagem interna, em um dos cantos ou no meio de uma das arestas da peça. Aplicável somente a usinagens de contorno externa.
Início da usinagem de contorno interna: define onde será o início da usinagem de contorno, em um dos cantos ou no meio de uma das arestas da usinagem.
Profundidade da passada (mm): profundidade das passadas da ferramenta, em milímetros.
Prolongamento de Entrada(mm): define o prolongamento da entrada da ferramenta, em milímetros.
Prolongamento de Saída (mm): define o prolongamento de saída da ferramenta, em milímetros.

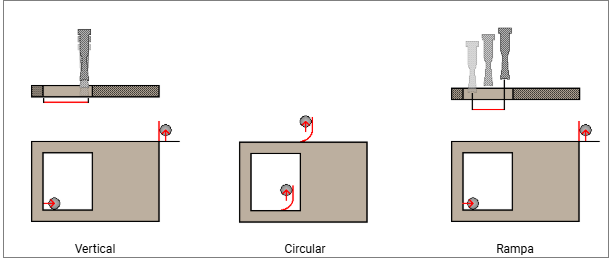

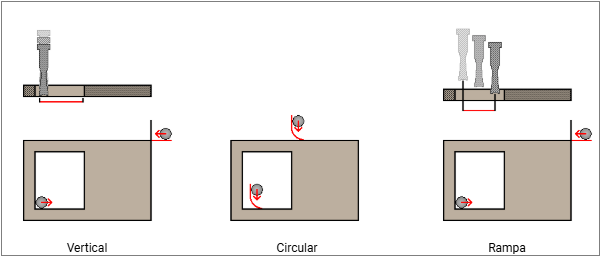

Tipo de entrada: define o tipo de entrada da ferramenta.
- Circular: neste tipo a ferramenta desce fora da peça e então começa a cortar tangencialmente antes de entrar na peça.
- Vertical: neste tipo a ferramenta desce verticalmente sobre a peça e começa o corte.
-
Rampa: neste tipo a ferramenta desce fazendo uma rampa até atingir a profundidade máxima da operação.
Tipo de saída: define o tipo de saída da ferramenta.
Transpasse(mm): transpasse entre as passadas da ferramenta para evitar sobra de material, em milímetros.
Usar direção de corte em operações de uma linha: ao marcar essa configuração, usinagens com uma linha só passarão a respeitar a direção de corte da fresa.
Velocidade de deslocamento de corte - FC (units/min): velocidade de deslocamento de corte - FC (units/min).
Velocidade de deslocamento de entrada/ataque - FA (units/min): velocidade de deslocamento de entrada/ataque - FA (units/min).
Velocidade de rotação - S (rpm): velocidade de rotação - S (rpm).

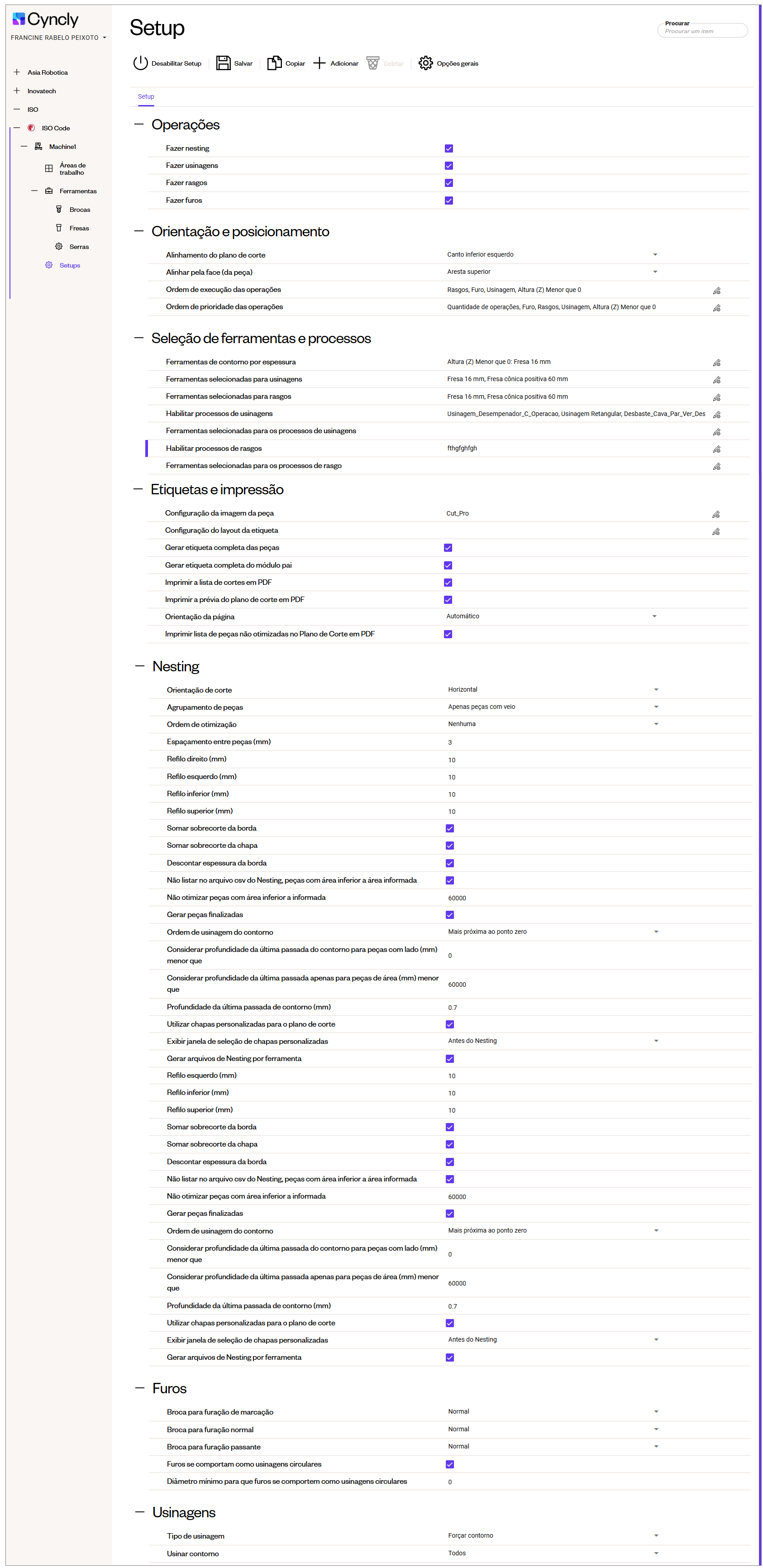

▼ Setup

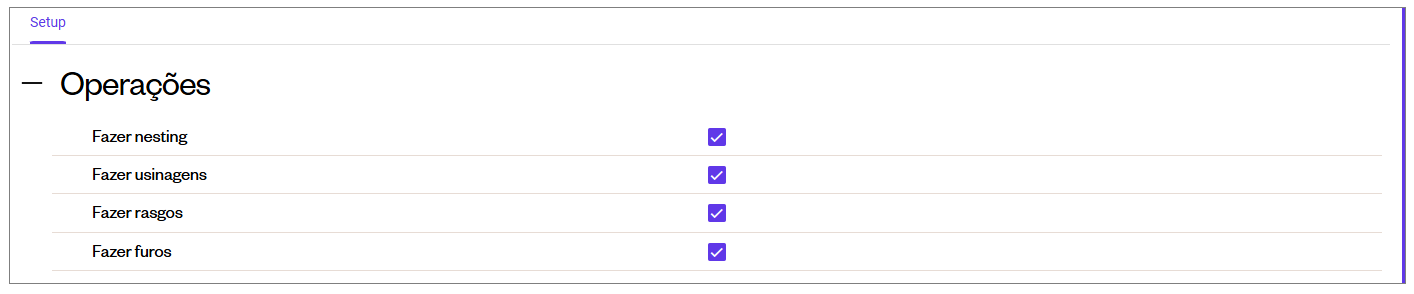

Setup - Operações
Fazer Nesting: com a opção marcada, serão gerados programas para Nesting.
Fazer usinagens: com a opção marcada, as usinagens cadastradas serão geradas nos programas de máquina.
Fazer rasgos: com a opção marcada, os rasgos cadastrados serão gerados nos programas de máquina.
Fazer furos: com a opção marcada, os furos cadastrados serão gerados nos programas de máquina.

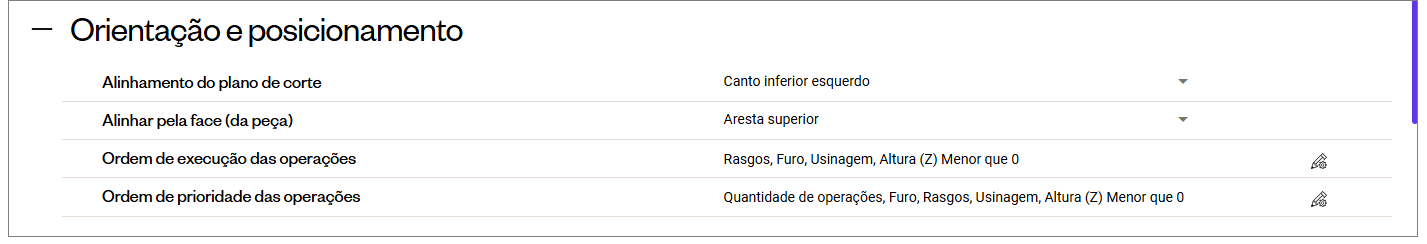

Orientações e posicionamento

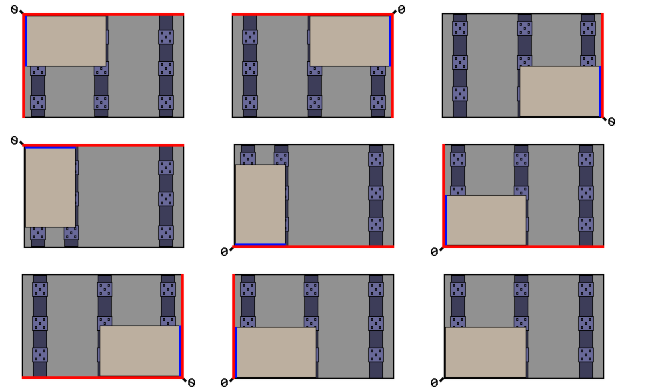

Alinhamento do plano de corte: define o ponto zero para o desenho do plano de corte, podendo ser os quatro cantos da chapa.
Alinhar pela face (da peça): define se na geração dos programas é considerada a face de alinhamento cadastrada em cada peça. Se sim esta face será alinhada conforme a configuração selecionada. Para mais informações clique aqui.
Ordem de execução das operações: ordem que a máquina realiza as operações. Exemplo: em uma peça que tenha furos e rasgos na mesma face à ordem indicada neste campo irá determinar a sequência em que eles serão executados pela máquina.
Ordem de prioridade das operações: define a ordem de priorização das operações para geração de programas. Conforme a ordem indicada neste campo o plugin irá priorizar no programa A a opção selecionada.

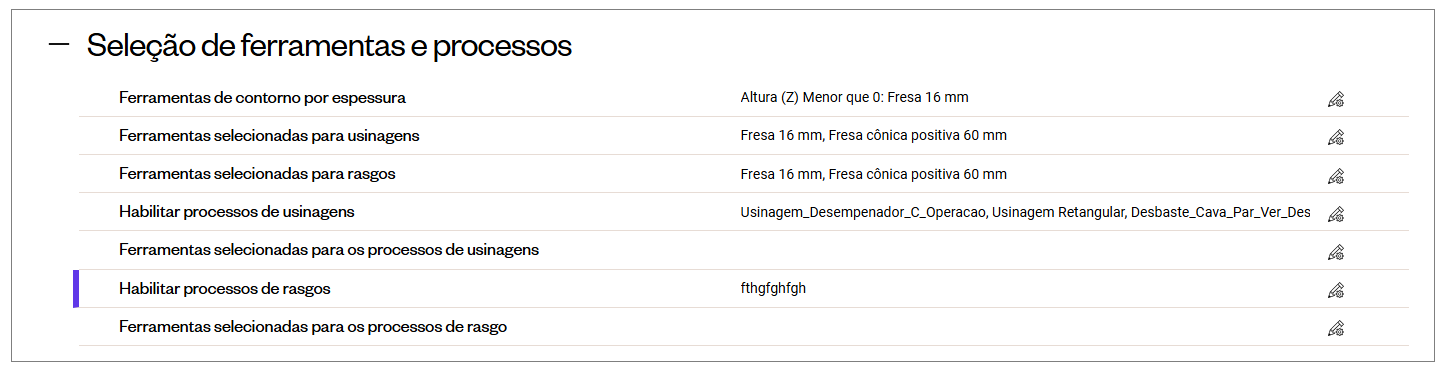

Setup- Seleção de ferramentas e processos
Ferramentas de contorno por espessura: escolhe a ferramenta usada para usinagem de contorno das peças através de regras condicionais utilizando as dimensões da peça.
Ferramentas selecionadas para os processos de rasgo: permite vincular as ferramentas aos denominados processos cadastrados para operações de rasgo. Para mais informações clique aqui.
Ferramentas para os processos de usinagens: permite vincular as ferramentas aos denominados processos cadastrados para operações de usinagem. Para mais informações clique aqui.
Ferramentas selecionadas para rasgos: define ferramenta usada para execução dos rasgos de maneira genérica. IMPORTANTE: esta opção fica disponível quando a opção Fazer rasgos estiver selecionada.
Ferramentas selecionadas para usinagens: define ferramenta usada para execução das usinagem de maneira genérica.
Habilitar processos de rasgos: define os processos que podem ser utilizados para operações do tipo rasgo.
Habilitar processos de usinagens: define os processos que podem ser utilizados para operações do tipo usinagem.

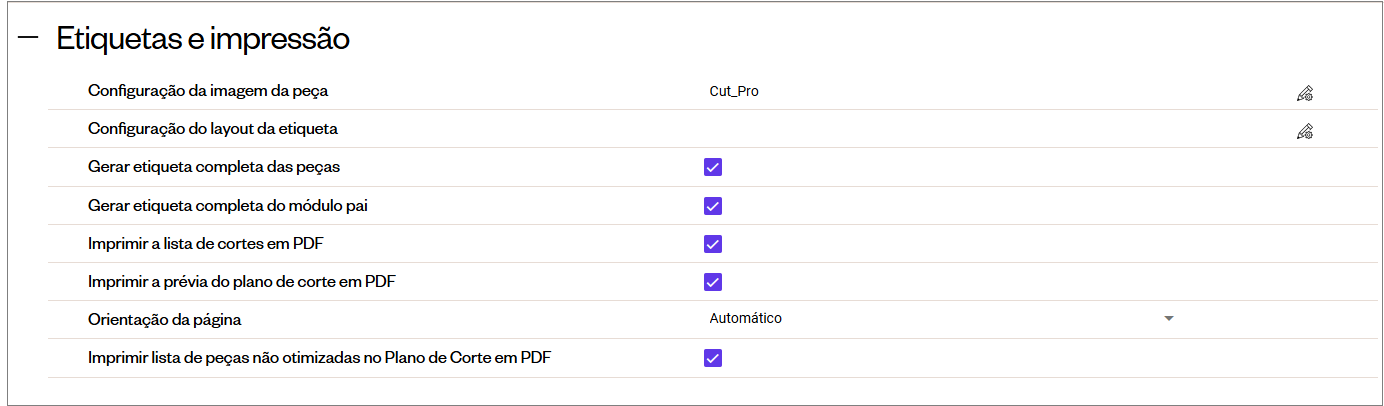

Setup - Etiquetas e impressão
Configurações das imagem da peça: determina a configuração da imagem da peça, previamente cadastrada.
Configuração do layout da etiqueta: determina a configuração do layout da etiqueta, previamente cadastrada.
Gerar etiqueta completa das peças: habilita a gerar etiqueta completa das peças.
Gerar Etiqueta do módulo pai: habilita a gerar etiqueta completa do módulo pai.
Imprimir a lista de cortes em PDF: habilita a impressão da lista de cortes em PDF.
Imprimir a prévia do plano de corte em PDF: habilita a impressão da prévia do plano de corte em PDF.
Orientação da página: define a orientação da página no plano de corte.
Imprimir lista de peças não otimizadas no Plano de Corte em PDF: habilita a impressão da lista de peças não otimizadas no plano de corte em PDF.

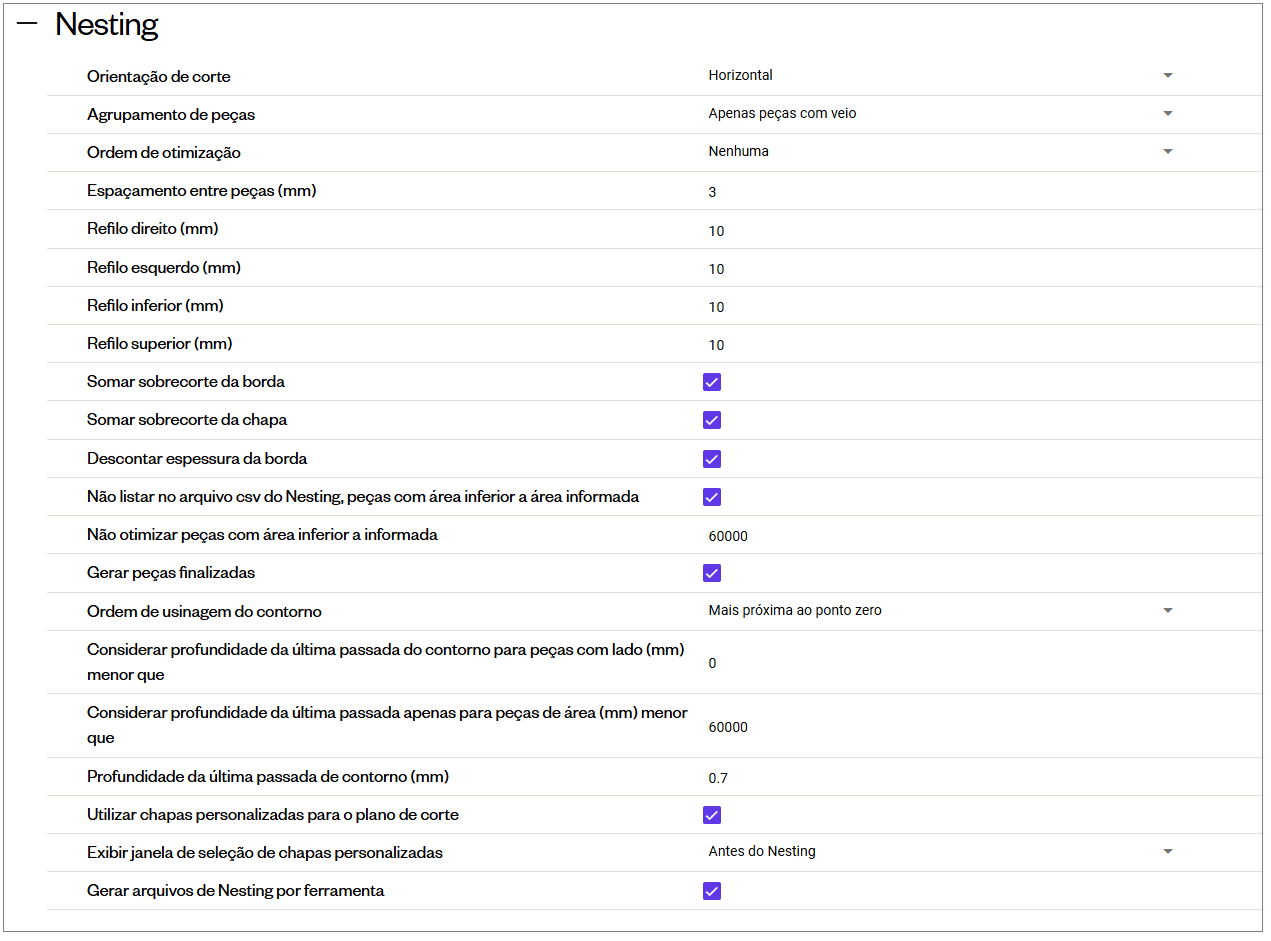

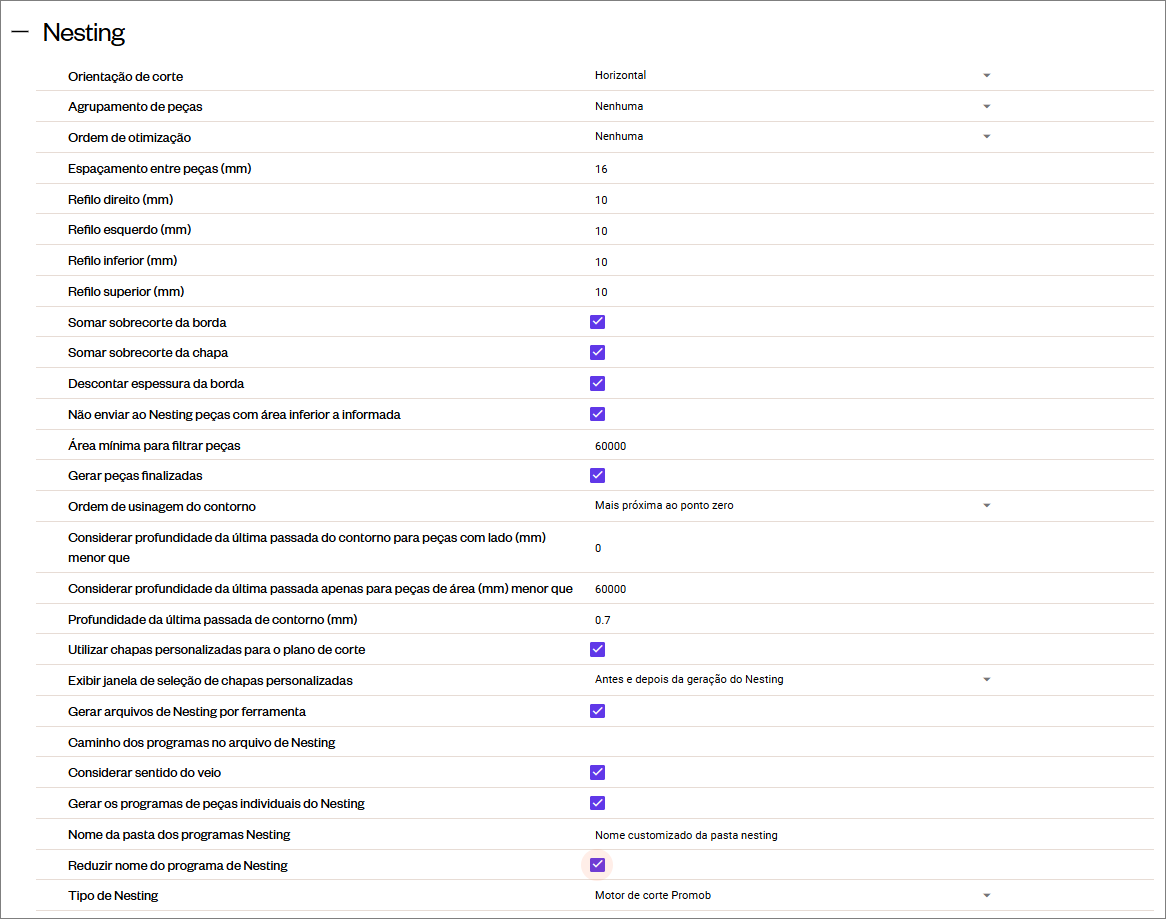

Setup - Nesting

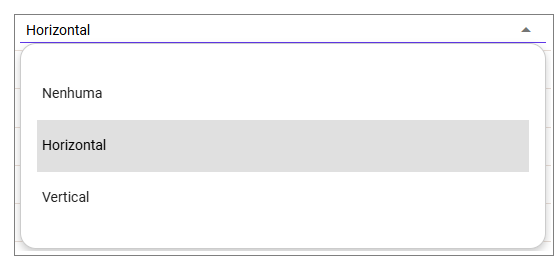

Orientação de corte: define o sentido da chapa a ser cortada.
Agrupamento de peças: Permite que as peças que possuam a mesma dimensão possam ser agrupadas no Plano de Corte.
Ordem de otimização: define a ordem de otimização do plano de corte.
Espaçamento entre peças (mm): indica o espaçamento entre as peças no plano de corte.

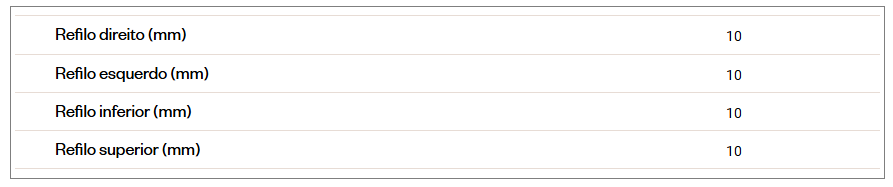

Refilos: define a quantidade de refilo da chapa, podendo escolher os quatro lados individualmente.
Somar sobrecorte da borda: indica se o sobrecorte da borda deve ou não ser somado ao tamanho da peça.
Somar sobrecorte da chapa: indica se o sobrecorte da chapa deve ou não ser somado ao tamanho da peça.
Descontar espessura da borda: indica se a espessura de borda deve ou não ser descontada.
Não listar no arquivo csv do Nesting, peças com área inferior a área informada: ao marcar essa opção, os peças com área menor ao valor informado, não serão enviada para a otimização Nesting; é possível gerar um relatório das peças não processadas.
Não otimizar peças com área inferior a informada: não será otimizada peças com a área menor que a informada no campo.
Gerar peças finalizadas: ao marcar a opção, o arquivo Nesting incluirá apenas os contornos das peças que tiverem operações além da face principal (A); para peças com operação apenas na face (A), as operações serão geradas normalmente.
Ordem de usinagem do contorno: define a regra de contorno das peças otimizadas no Nesting.
Considerar profundidade da última passada apenas para peças de área (mm) menor que: define a área máxima, da peça para que seja feita a última passada do contorno. Peças com área menor que a definida não serão destacadas em uma única passada de contorno; será feita uma nova passada usando a espessura configurada para a profundidade da última passada.
Considerar profundidade da última passada do contorno para peças com lado (mm) menor que: Peças com um dos lados menor que o definido não serão destacadas em uma única passada de contorno; será feita uma nova passada usando a espessura configurada para a profundidade da última passada.
Profundidade da última passada de contorno (mm): valor que a primeira passada deixa sobrando na profundidade da usinagem, para que depois posa fazer a segunda passada.
Utilizar chapas personalizadas para o plano de corte: com esta opção habilitada, a janela do cadastro de sobras é aberta.

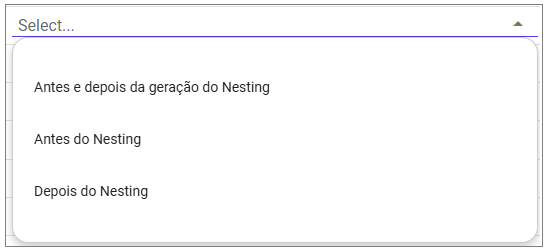

Exibir janela de seleção de chapas personalizadas: define quando a janela de seleção de chapas personalizadas irá ser exibida.
Exibir Janela de seleção de chapas personalizadas (esta opção só é exibida se o campo Utilizar chapas personalizadas tiver habilitada): define quando a janela de seleção de chapas será exibida.
Gerar arquivos de Nesting por ferramenta: indica se os arquivos Nesting deve ou não ser separados por ferramenta.
Somar sobrecorte da borda: indica se o sobrecorte da borda deve ou não ser somado ao tamanho da peça.
Somar sobrecorte da chapa: indica se o sobrecorte da chapa deve ou não ser somado ao tamanho da peça.
Descontar espessura da borda: indica se a espessura de borda deve ou não ser descontada.
Não listar no arquivo csv do Nesting, peças com área inferior a área informada: ao marcar essa opção, as peças com área menor ao valor informado, não sãos enviadas para a otimização Nesting; é possível gerar um relatório das peças não processadas.
Não otimizar peças com área inferior a informada: não será otimizada peças com a área menor que a informada no campo.
Gerar peças finalizadas: ao marcar a opção, o arquivo Nesting incluirá apenas os contornos das peças que tiverem operações além da face principal (A); para peças com operação apenas na face (A), as operações serão geradas normalmente.
Ordem de usinagem do contorno: define a regra de contorno das peças otimizadas no Nesting.
Considerar profundidade da última passada apenas para peças de área (mm) menor que: define a área máxima, da peça para que seja feita a última passada do contorno. Peças com área menor que a definida não serão destacadas em uma única passada de contorno; será feita uma nova passada usando a espessura configurada para a profundidade da última passada.
Considerar profundidade da última passada do contorno para peças com lado (mm) menor que: Peças com um dos lados menor que o definido não serão destacadas em uma única passada de contorno; será feita uma nova passada usando a espessura configurada para a profundidade da última passada.
Profundidade da última passada de contorno (mm): valor que a primeira passada deixa sobrando na profundidade da usinagem, para que depois posa fazer a segunda passada.
Utilizar chapas personalizadas para o plano de corte: com esta opção habilitada, a janela do cadastro de sobras é aberta.
Exibir janela de seleção de chapas personalizadas: define quando a janela de seleção de chapas personalizadas irá ser exibida.
Gerar arquivos de Nesting por ferramenta: indica se os arquivos Nesting deve ou não ser separados por ferramenta.
Setup - Furos
Broca para furação de marcação: define qual a opção de broca para furação de marcação.
Broca para furação normal: define qual a opção de broca para furação normal.
Broca para furação passante: define qual a opção de broca para furação passante.
Furos se comportam como usinagens circulares: se a opção estiver marcada as operações de furação irão se comportar como usinagens circulares.
Diâmetro mínimo para que os furos se comportem como usinagens circulares: Furos com diâmetro maior que o definido serão convertido para usinagens circulares e se comportarão de acordo.

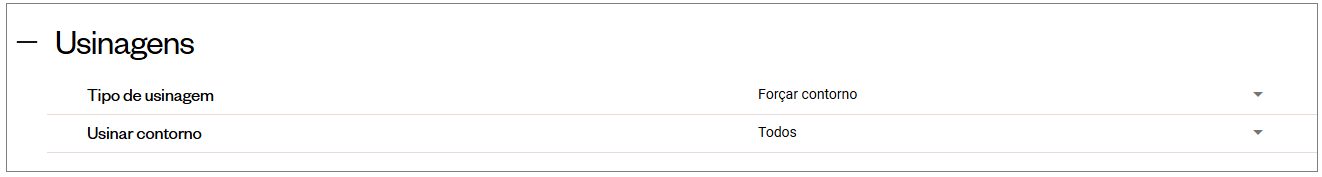

Setup - Usinagens

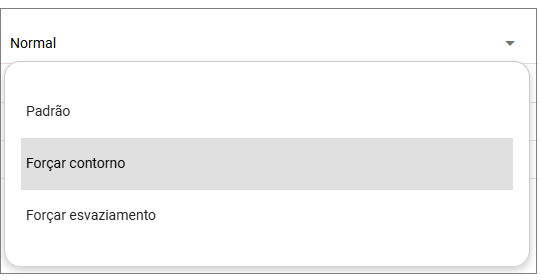

Tipo de Usinagem: define o comportamento de usinagens passantes. Padrão segue o cadastro da operação:
- Forçar esvaziamento: remove todo o material.
- Forçar contorno: realiza apenas o contorno da operação.

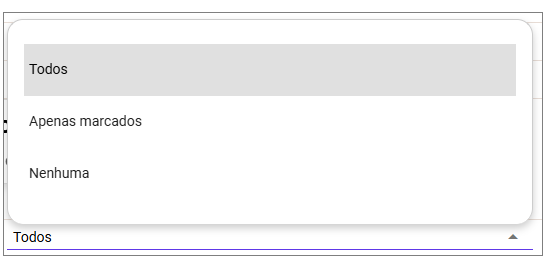

Usinar Contorno: Define quais os contornos devem ser executados.
