Verifique abaixo as especificações e configurações disponíveis no plugin AL 2800DS:
Disponível a partir da versão: Plugin Builder 1.60.37.0

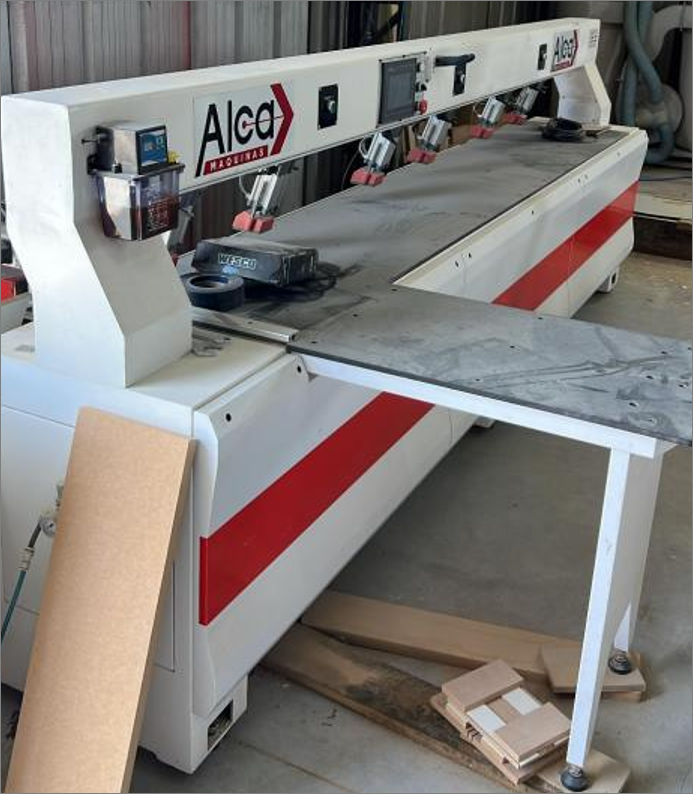

Tipo de máquina: Centro de Furação por comando numérico computadorizado (CNC)
Fabricante: Alca
Extensão do arquivo gerado: .nc
Manual: para consultar, entre em contato com o fabricante.
Principais características
Furos
Rasgos
Configurações
Para verificar as configurações sobre Máquinas CNC, clique aqui.

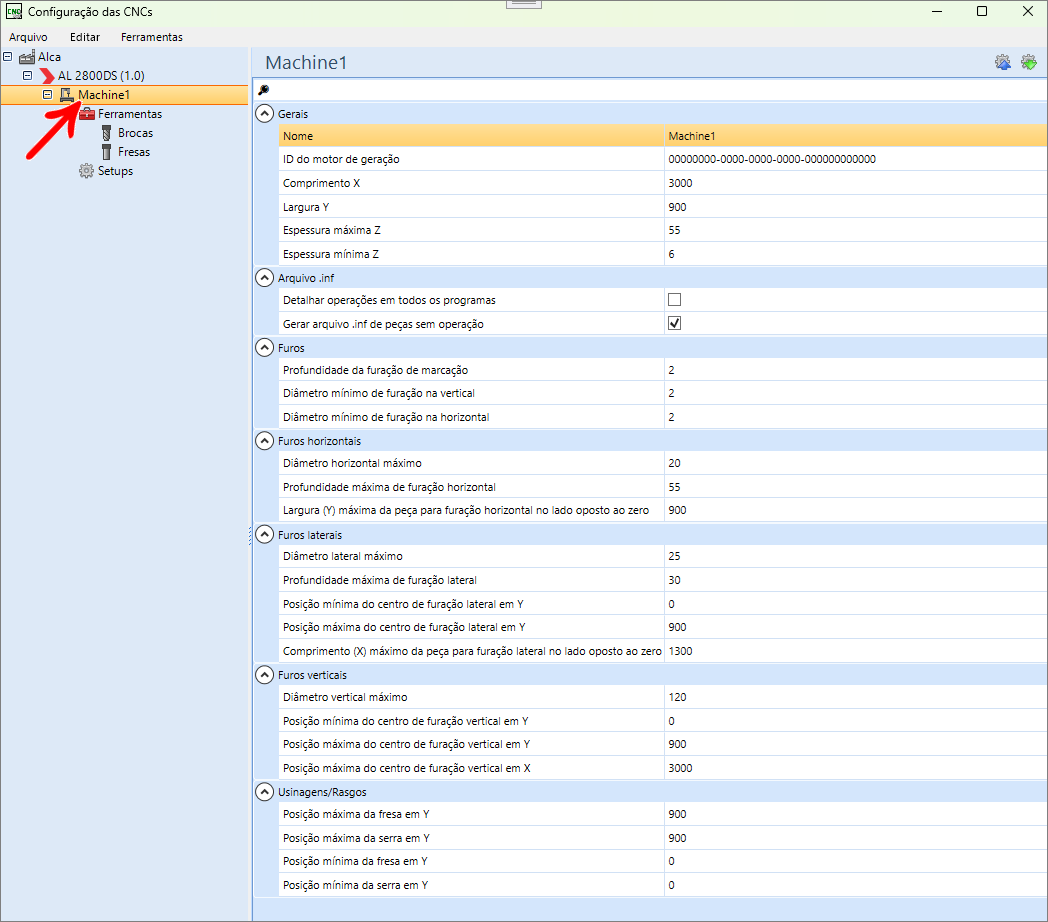

Máquina 1
Gerais

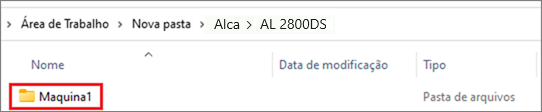

Nome: defina o nome para a máquina. IMPORTANTE: O nome definido neste campo altera também o nome da pasta onde serão salvos os arquivos gerados.
ID do motor de geração: ID do motor de geração da máquina.
Comprimento X (mm): o valor inserido neste campo indica o comprimento máximo útil da máquina.
Largura Y (mm): o valor inserido neste campo indica a largura máxima útil da máquina.
Espessura máxima Z (mm): espessura (Z) máxima suportada pela máquina.
Espessura mínima Z (mm): espessura (Z) mínima suportada pela máquina.
Arquivo .inf
Detalhar operações em todos os programas: detalhar operações não realizadas no arquivo .inf em todos os programas.
Gerar arquivo .inf de peças sem operação: gerar arquivo .inf de peças sem operação.
Furos
Profundidade da furação de marcação (mm): profundidade máxima para ser considerada furação de marcação. Quando o furo for menor ou igual será automaticamente considerado furo de marcação.
Diâmetro mínimo de furação na vertical: diâmetro mínimo de furação, em milímetros.
Diâmetro mínimo de furação na horizontal: diâmetro mínimo de furação na horizontal, em milímetros.
Furos Horizontais
Diâmetro horizontal máximo: diâmetro máximo de furações realizadas na horizontal.
Profundidade máxima de furação horizontal: profundidade máxima de furações realizadas na horizontal.
Largura (Y) máxima da peça para furação horizontal no lado oposto ao zero: largura (Y) máxima da peça para furação horizontal no lado oposto ao zero.
Furos laterais
Diâmetro máximo para furações laterais (mm): diâmetro máximo para furações laterais (mm).
Profundidade máxima de furação lateral (mm): profundidade máxima de furação lateral (mm).
Posição mínima no centro da ferramenta para furações laterais em Y (mm): posição mínima no centro da ferramenta para furações laterais em Y (mm).
Posição mínima do quadrante inferior para furações laterais em Y(mm): posição mínima do quadrante inferior para furações laterais em Y.
Comprimento (X) máximo da peça para furação lateral no lado oposto ao zero: comprimento (X) máximo da peça para furação lateral no lado oposto ao zero.
Furos Verticais
Diâmetro vertical máximo (mm): diâmetro máximo das brocas verticais.
Posição mínima do centro de furação vertical em Y (mm): posição mínima do centro de furação vertical em Y (mm).
Posição máxima do centro de furação vertical em Y (mm): posição máxima do centro de furação vertical em Y (mm).
Posição máxima do centro de furação vertical em X (mm): posição máxima do centro de furação vertical em X (mm)
Usinagens/Rasgos
Posição máxima da fresa em Y (mm): posição máxima da fresa em Y (mm).
Posição máxima da serra em Y (mm): posição máxima da serra em Y (mm).
Posição mínima da fresa em Y (mm): posição mínima da fresa em Y (mm).
Posição mínima da serra em Y (mm): posição mínima da serra em Y (mm).
Ferramentas
Para verificar as configurações sobre Ferramentas CNC, clique aqui.

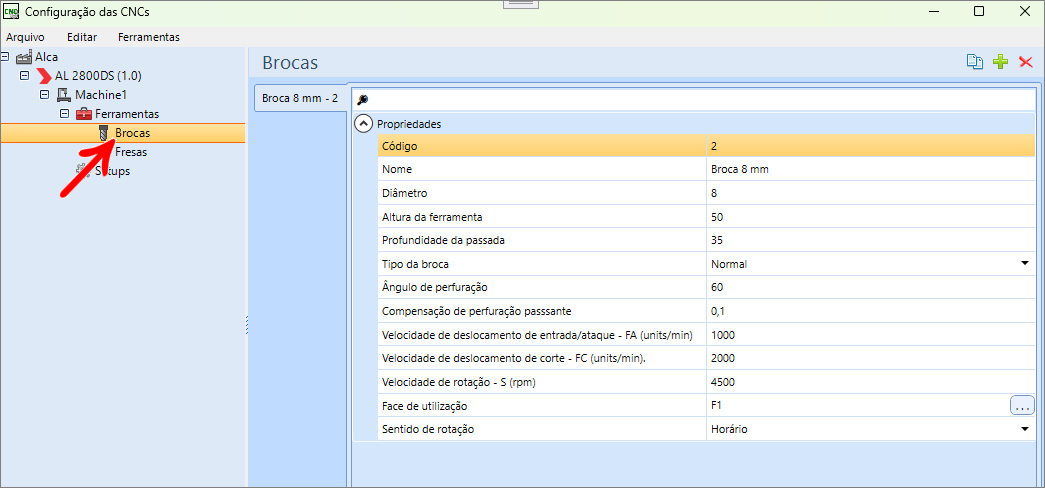

Brocas
Código: código da ferramenta.
Nome: nome da ferramenta.
Diâmetro (mm): diâmetro da ferramenta.
Altura da Ferramenta (mm): define a altura da ferramenta.
Profundidade da passada (mm): define a profundidade da passada da ferramenta.
Tipo da broca: define o tipo da broca, normal ou cônica.
Ângulo da perfuração (mm): ângulo da perfuração em milímetros.
Compensação de perfuração passante (mm): compensação de perfuração passante em milímetros.
Velocidade de deslocamento de entrada/ataque - FA (units/min): velocidade de deslocamento de entrada/ataque - FA (units/min).
Velocidade de deslocamento de corte - FC (units/min): velocidade de deslocamento de corte - FC (units/min).
Velocidade de rotação - S (rpm): velocidade de rotação - S (rpm)
Face de utilização: define em quais faces a ferramenta pode ser utilizada.
Sentido da rotação: define o sentido de rotação da ferramenta.

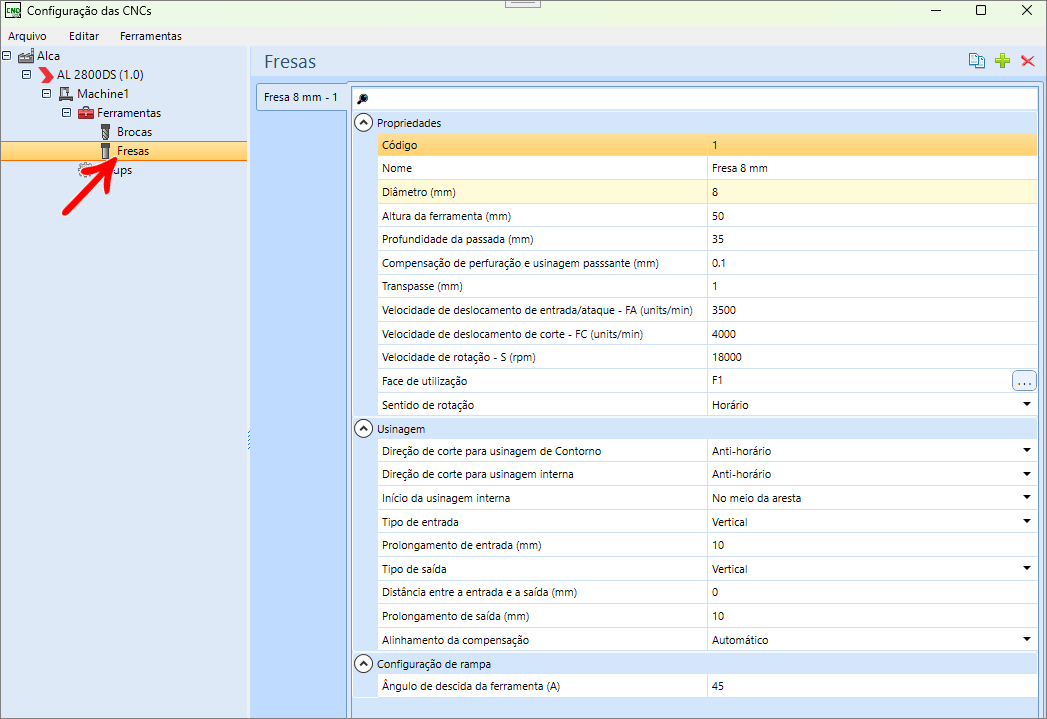

Fresas
As Fresas são utilizadas para execução de rasgos e usinagens.
Propriedades
Código: o código definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Nome: o nome definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Diâmetro (mm): diâmetro da ferramenta.
Altura da ferramenta (mm): define a altura da ferramenta.
Profundidade da passada (mm): define a profundidade das passadas da ferramenta.
Compensação de perfuração e usinagem passante (mm): define a compensação de perfuração e usinagem passante da ferramenta.
Transpasse (mm): transpasse entre as passadas da ferramenta para evitar sobra de material.
Velocidade de deslocamento de entrada/ataque - FA (units/min): velocidade de deslocamento de entrada/ataque - FA (units/min).
Velocidade de deslocamento de corte - FC (units/min): velocidade de deslocamento de corte - FC (units/min).
Velocidade de rotação - S (rpm): velocidade de rotação - S (rpm).
Face de utilização: define em quais faces a ferramenta pode ser utilizada.
Sentido de rotação: define o sentido de rotação da ferramenta.
Movimento de corte: define qual será o movimento de corte da ferramenta.
Usinagem

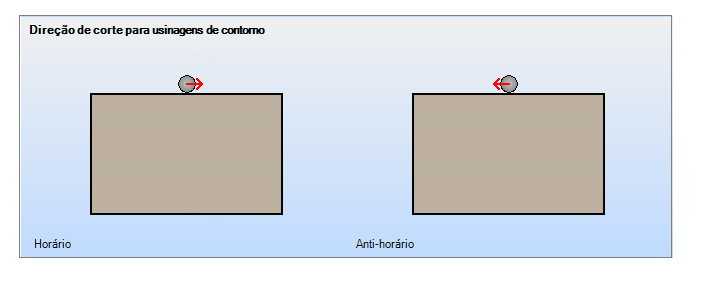

Direção de corte para usinagens de contorno: define se a usinagem de contorno tem de ser feita no sentido horário ou anti-horário.

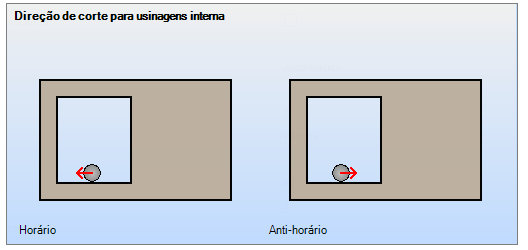

Direção de corte para usinagem interna: define se a usinagem interna tem de ser feita no sentido horário ou anti-horário.
Início da usinagem de contorno interna: define onde é o início da usinagem de contorno interna, em um dos cantos ou no meio de uma aresta da usinagem.
Tipo da entrada em usinagem linear: define o tipo de entrada que a ferramenta irá utilizar ao realizar usinagens e contornos em formas lineares. Opções Rampa, vertical, circular.
Circular: neste tipo a ferramenta desce fora da peça e então começa a cortar tangencialmente antes de entrar na peça.

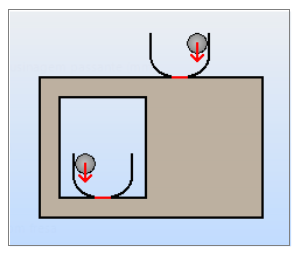

Vertical: neste tipo a ferramenta desce verticalmente sobre a peça e começa o corte.
Rampa: neste tipo a ferramenta desce fazendo uma rampa até atingir a profundidade máxima da operação.

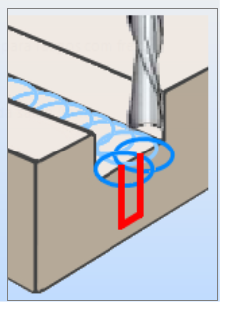

Prolongamento da entrada (mm): prolongamento da entrada antes de começar o corte do contorno, equivalente à linha vermelha na imagem.
Tipo de saída: define o tipo de saída que a ferramenta irá utilizar ao realizar usinagens e contornos.
No tipo vertical, a ferramenta desce verticalmente sobre a peça e começa o corte.
No tipo circular, a ferramenta desce fora da peça e então começa a cortar tangencialmente antes e entrar na peça.
No tipo rampa, a ferramenta desce como uma rampa e começa o corte.
Distância entre a entrada e a saída(mm): distância onde a ferramenta sai e entra da peça. É aconselhado que este valor seja maior que zero para que o corte não deixe nenhum fragmento (rebarba).
Prolongamento da saída (mm): prolongamento de saída após terminar a usinagem/contorno, equivalente à linha vermelha.
Alinhamento de compensação: define se a ferramenta tem uma compensação, Automático, Centro, Esquerda ou Direita conforme sentido da opção Direção de corte para usinagem de contorno. Para mais informações clique aqui.
Configuração de rampa
Ângulo de descida da ferramenta (A): ângulo de descida da ferramenta definido pela cota A.

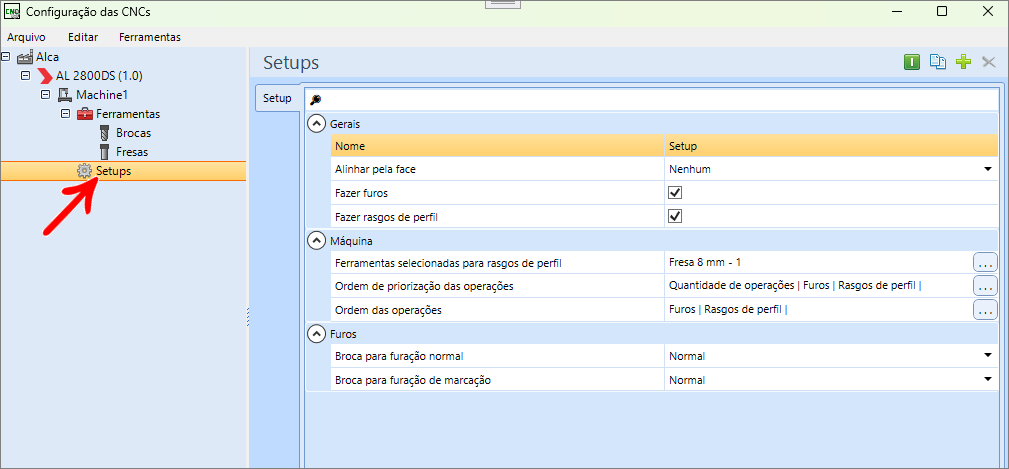

Setups
Gerais

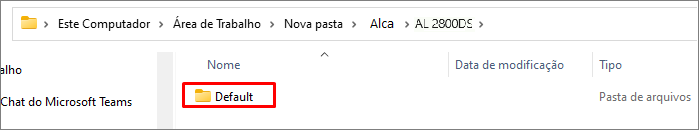

Nome: o nome definido neste campo altera também o nome da pasta onde serão salvos os arquivos gerados.

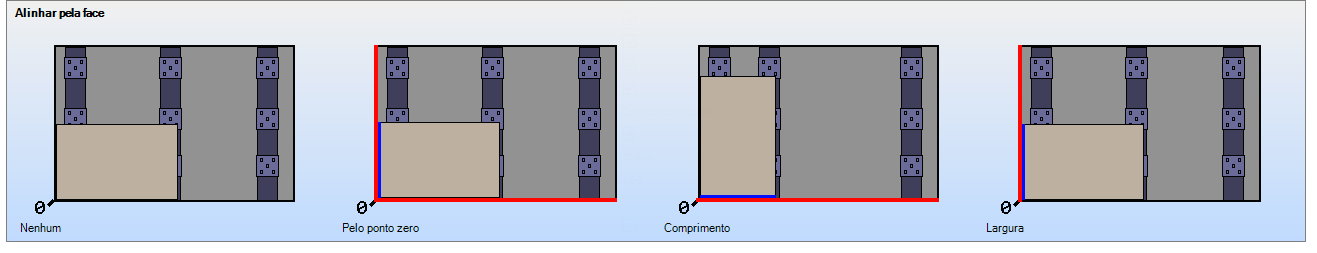

Alinhar pela face: define se na geração dos programas é considerada a face de alinhamento cadastrada em cada peça. Se sim esta face será alinhada conforme a configuração selecionada. Para mais informações clique aqui.
Fazer furos: com a opção marcada, os furos cadastrados serão gerados nos programas de máquina.
Fazer rasgos de perfil: define se este setup executará rasgos nas faces de perfil das peças.
Máquina
Ferramentas selecionadas para rasgos de perfil: através do Plugin Builder, é possível criar e determinar tipos de processos para rasgo cadastrados na biblioteca, possibilitando assim, o uso de determinada ferramenta para determinado rasgo. Para mais informações, clique aqui.
Ordem de priorização das operações: define a ordem de priorização das operações para geração de programas. Conforme a ordem indicada neste campo, o plugin irá priorizar no programa A a opção selecionada.
Exemplo: Em uma peça que tenha furos em uma face e rasgos na outra face à ordem indicada neste campo irá determinar qual deles será priorizado no programa A.
Ordem de Operações: ordem que a máquina realiza as operações. Exemplo: em uma peça que tenha furos e rasgos na mesma face, à ordem indicada neste campo irá determinar a sequência em que eles serão executados pela máquina.
Furos
Broca para furação normal: opção de broca para furação normal. Furação será considerada normal quando não for passante ou marcação.
Broca para furação de marcação: opção de broca para furação de marcação.
