Este artículo explica cómo ajustar los límites del piso manual y automáticamente en Promob, considerando paredes u otros ítems, además de editar dimensiones y reglas del piso. También aborda la creación de un piso estándar con dimensiones fijas y detalla configuraciones para facilitar el posicionamiento de objetos en el ambiente 3D.
En este artículo verifique más sobre el piso:
▼ Ajustar límites del piso
Después de finalizar la construcción de las paredes, si es necesario, ajuste la dimensión del piso. Para ello:

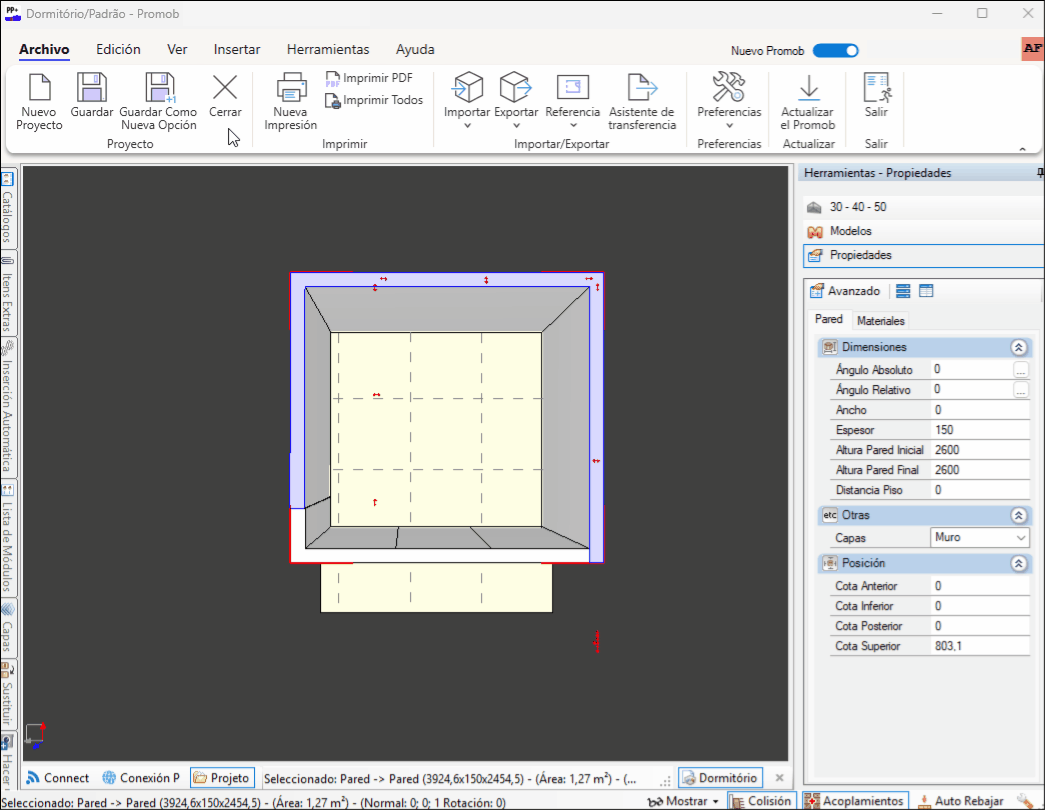

1. Con las paredes creadas, haga clic en Pared/Piso, seleccione Ajustar el Piso - Ajustar el Piso.
2. El formato del piso se ajusta automáticamente conforme a la dimensión total de las paredes construidas.
▼ Ajustar límites del piso automáticamente
Para que el ajuste del piso se haga automáticamente, es posible configurarlo a través de la pestaña Preferencias de Promob y además definir si debe ajustar el límite considerando solo las paredes construidas.

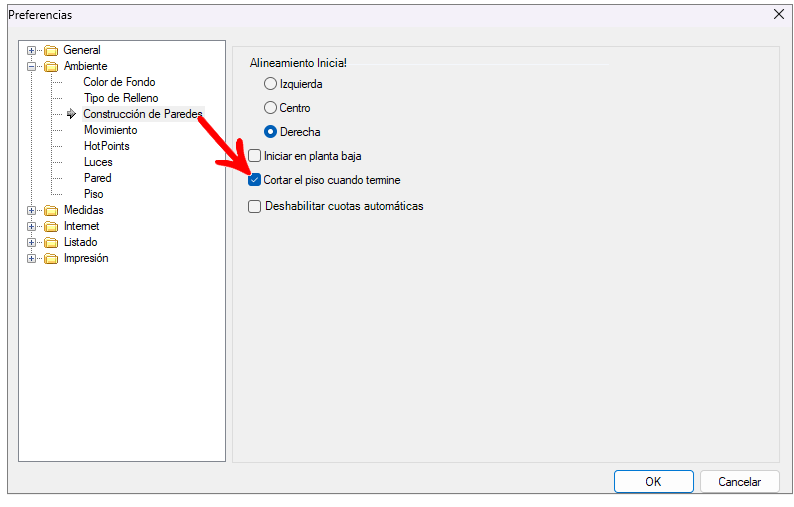

1. En la pestaña Preferencias, acceda a Ambiente - Construcción de Paredes.

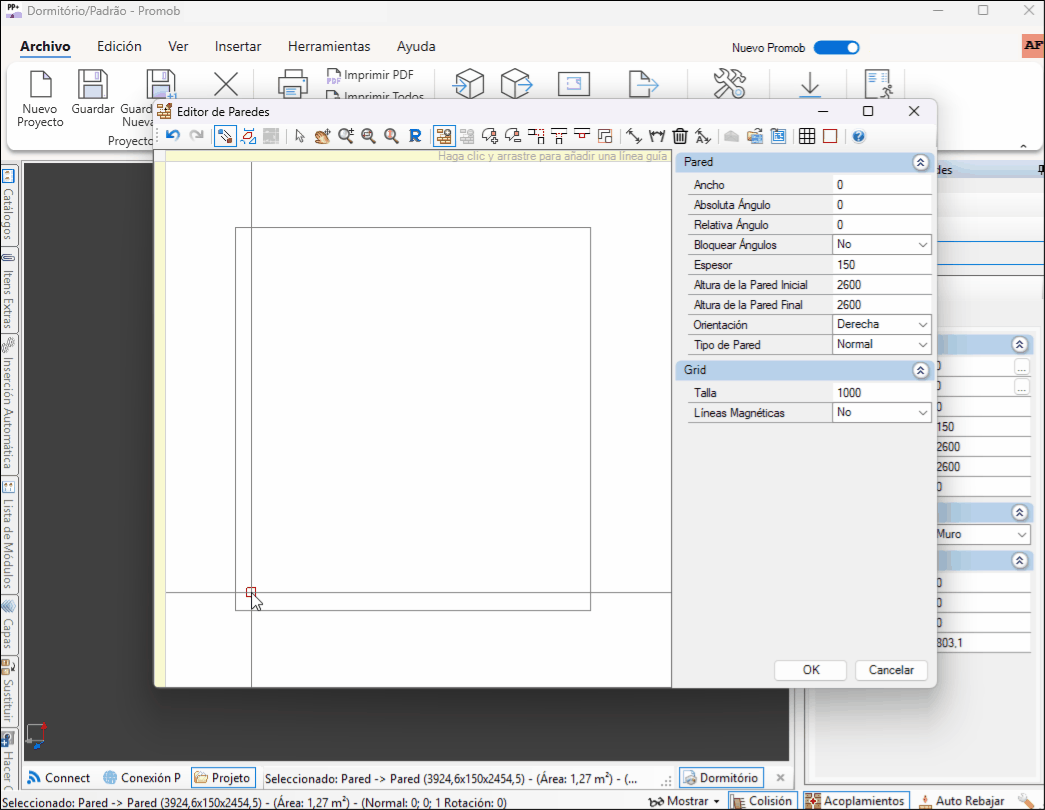

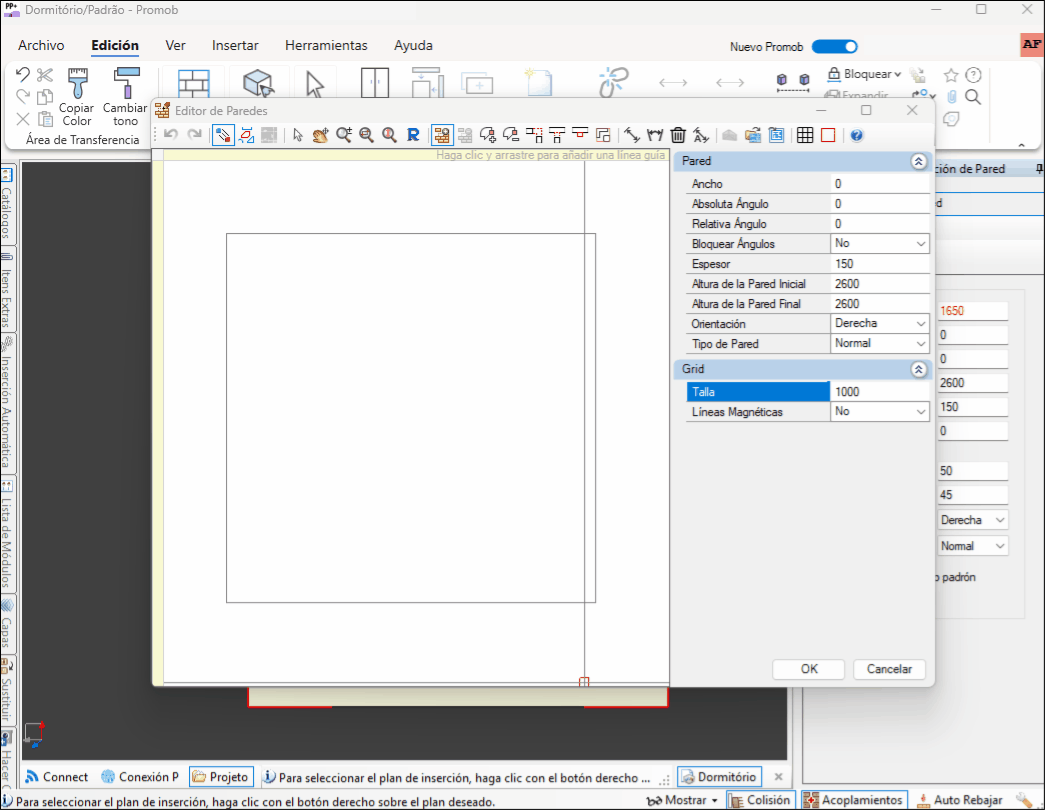

2. Marque la opción Cortar el piso cuando termine. De esta forma, al mantener esta opción marcada, al finalizar la construcción de una pared, a través del Editor de Paredes, el piso se ajusta automáticamente conforme al formato de la pared.
Ejemplo:

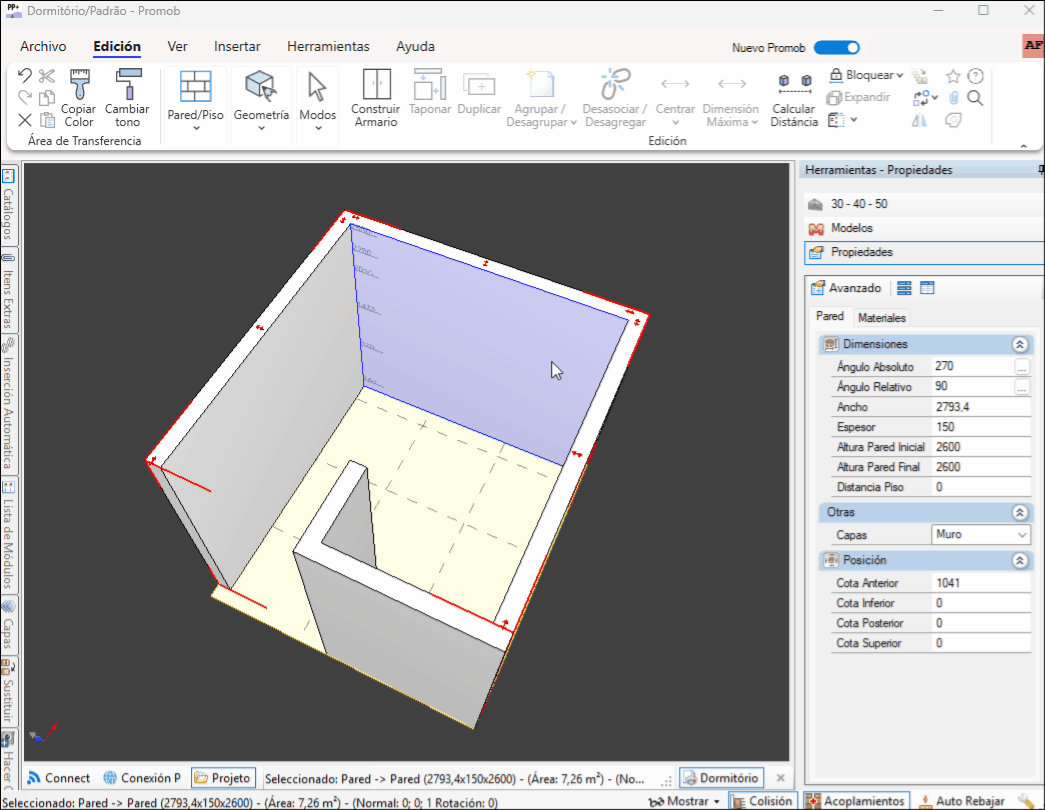

Y cuando hay dos o más paredes, el piso se ajusta a los límites máximos:
▼ Considerar solo paredes al ajustar límites del piso

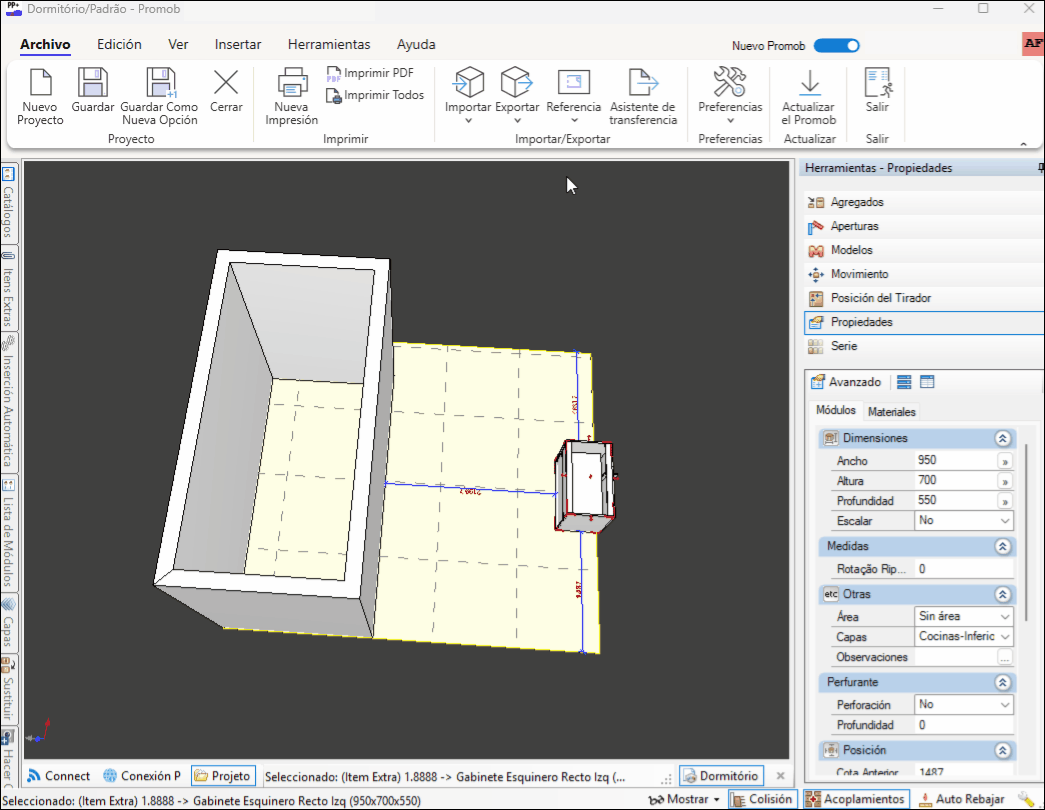

En el ajuste del piso, es posible definir si los límites del mismo serán considerados en relación a las extremidades de las paredes construidas, o si serán consideradas en relación a las extremidades de todos los ítems que estén fuera del límite de las paredes.
1. En la pestaña Preferencias, acceda a Ambiente - Piso.
2. Marque o desmarque la opción Considerar solo las paredes al ajustar los límites del piso.
3. El piso se ajusta conforme a la selección.
▼ Dimensiones del piso
Las dimensiones del piso pueden definirse mediante dos opciones: a través del Panel de Propiedades o mediante las Flechas de redimensionamiento. Verifique a continuación:
Panel de propiedades

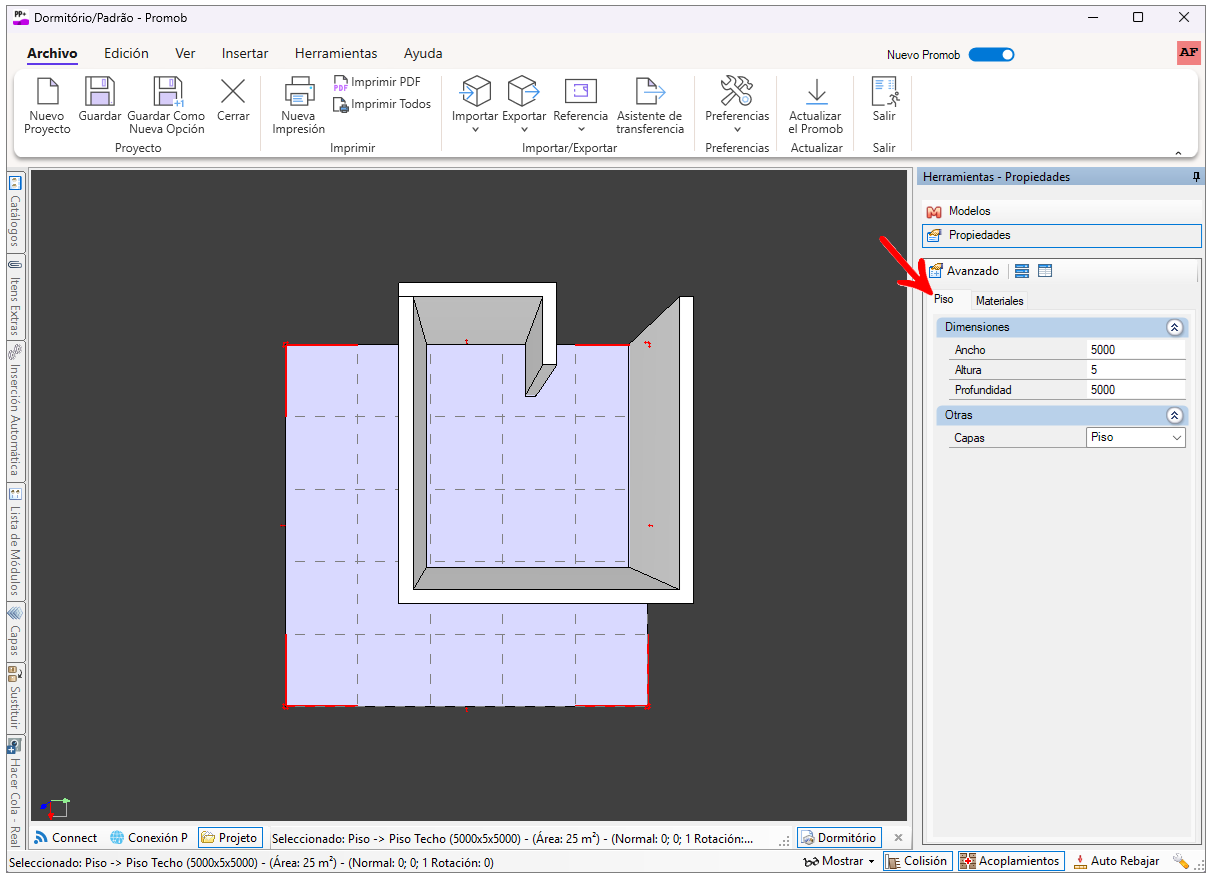

1. Seleccione el piso, luego acceda al Panel de Herramientas - Propiedades, defina las dimensiones deseadas para el piso.
Flechas de redimensionamiento

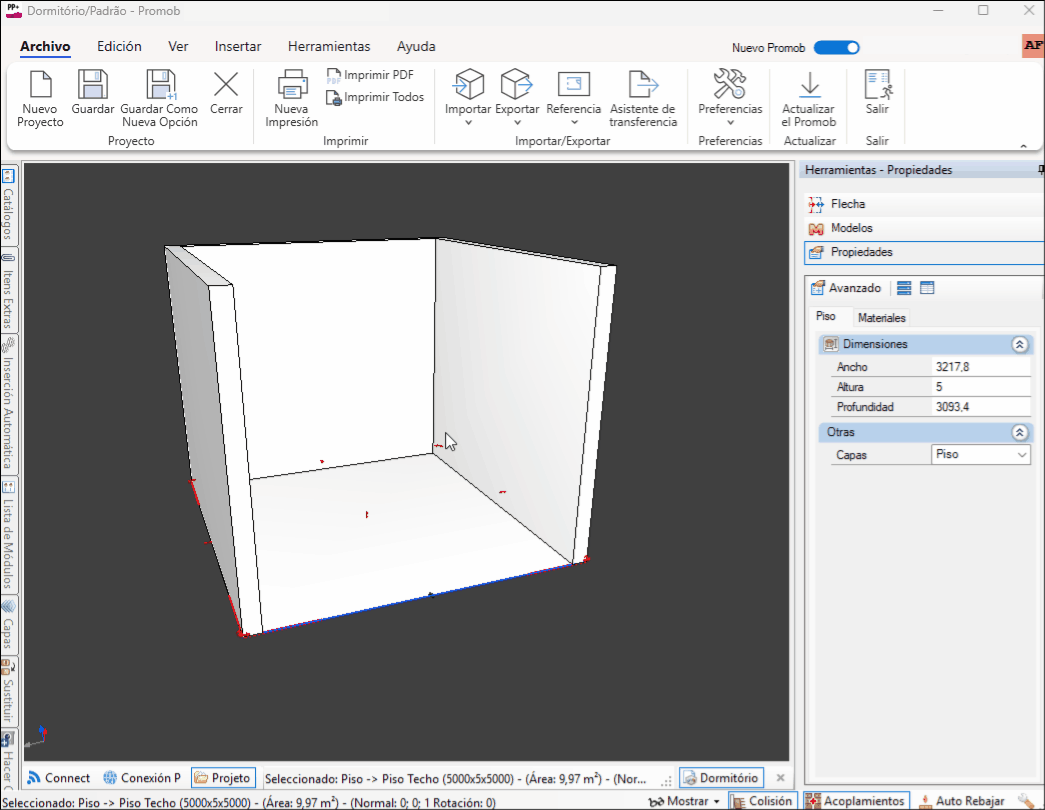

1. Al seleccionar el piso observe que se muestran flechas rojas en las extremidades. Haga clic en la flecha ubicada en el lado deseado para ajustar la dimensión del piso, aumentando o reduciendo según sea necesario.
2. Al moverse la flecha cambia a color verde. Haga clic sobre la flecha y arrástrela hasta definir la dimensión deseada.
3. Para realizar el movimiento de la flecha con precisión, selecciónela y en el Panel de Herramientas - Flecha, en Incremento, informe el valor deseado de desplazamiento de la flecha seleccionada. Haga clic en Aplicar.
IMPORTANTE: este valor informado puede ser positivo o negativo.
▼ Crear piso Estándar
Para situaciones donde el Ajuste de piso automático está habilitado o, es necesario hacer o rehacer cambios en las dimensiones del piso, es posible utilizar la herramienta Crear Piso Estándar. Esta desconsidera el último piso creado y crea un piso con dimensiones estándar, iguales a las mostradas en un nuevo proyecto (5000 x 5000 mm).
Para ello:

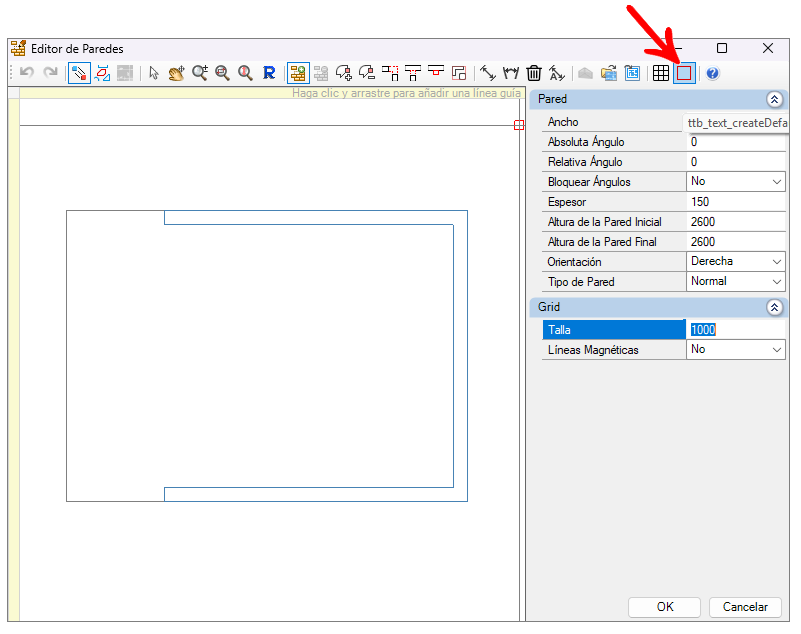

1. Acceda al Editor de Paredes, haga clic en Crear Piso Estándar.

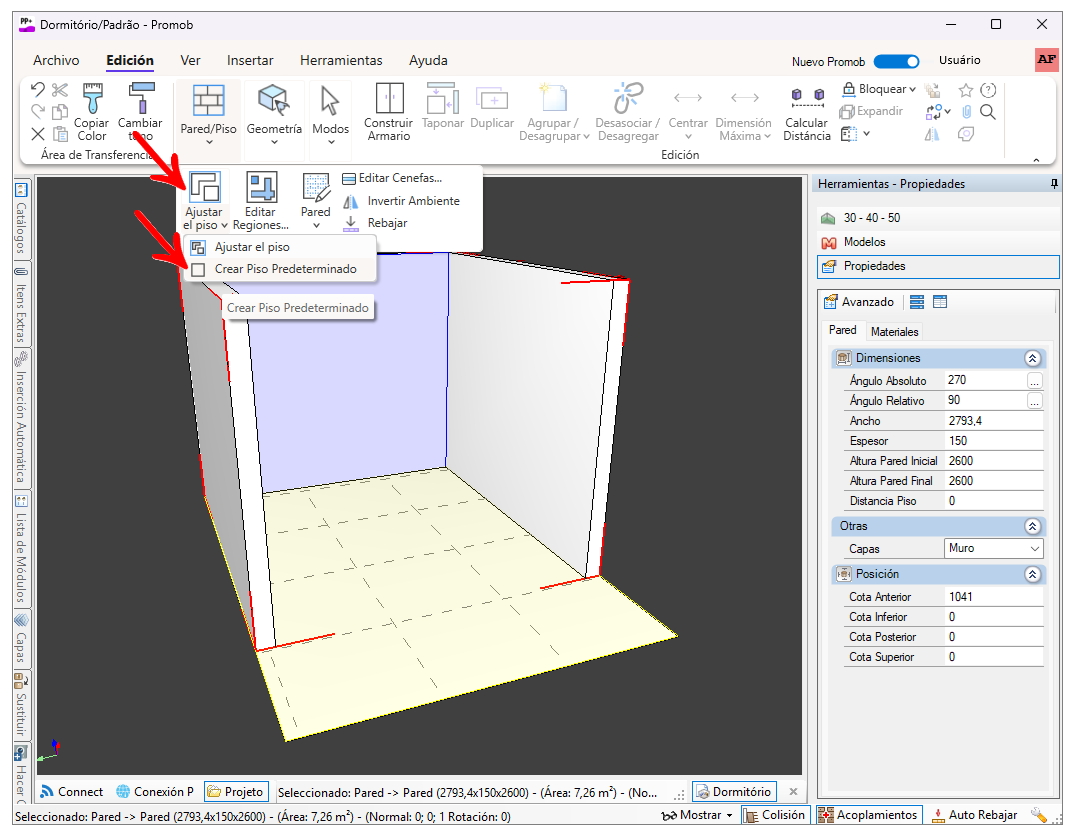

2. O en el ambiente 3D, acceda a Pared/Piso - Ajustar Piso - Crear Piso Estándar.
▼ Editar las reglas del piso
El piso del ambiente muestra una cuadrícula, que es un punteado con áreas cuadradas, donde la región de color más intenso corresponde al piso. Para editar las reglas del piso:

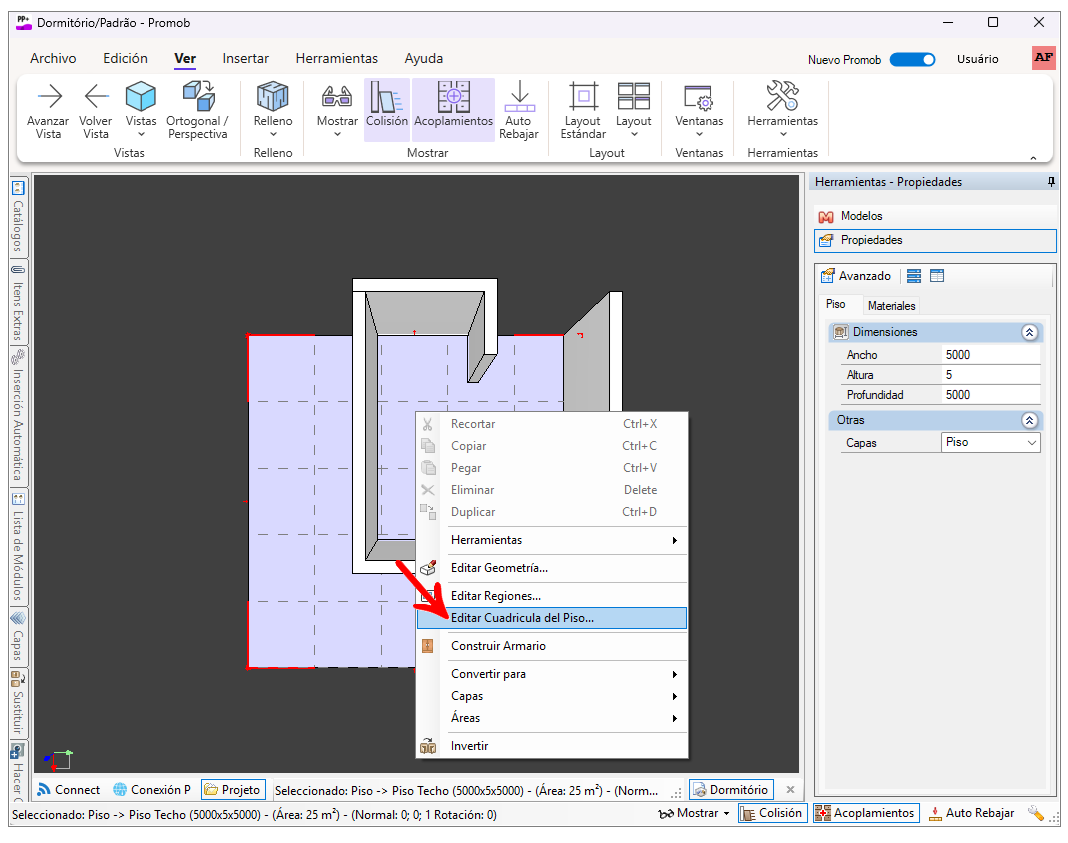

1. Haga clic con el botón derecho del ratón sobre el piso y seleccione la opción Editar Cuadrícula del Piso.

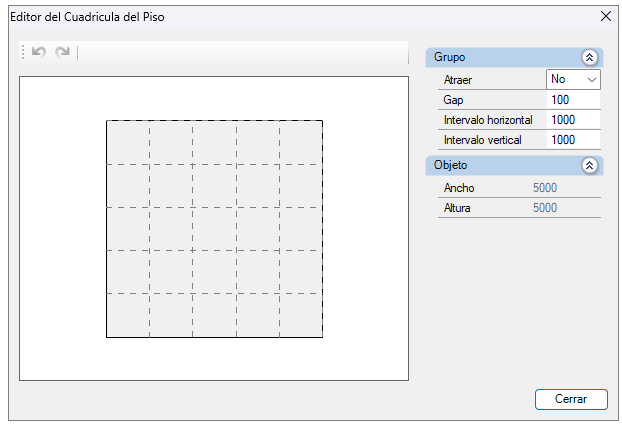

2. En la pantalla del Editor de Cuadrícula:
Grupo
Atraer:
- Sí: cuando un ítem sea insertado en el ambiente 3D, éste será atraído hacia cerca de la regla.
- No: cuando un ítem sea insertado en el ambiente 3D, éste no será atraído hacia cerca de la regla.
Gap: esta propiedad indica cuál es la distancia de la regla a la que un ítem al ser insertado será atraído o no.
Intervalo horizontal e Intervalo vertical: define el intervalo entre las líneas en la posición horizontal y vertical. Observe los intervalos en el ambiente 3D.
Objeto: muestra ancho y alto del piso definidos en el Panel de Herramientas - Propiedades del ambiente 3D.
