La Aba Posicionamiento tiene como objetivo ampliar el control de posicionamiento de componentes en el proyecto 3D, permitiendo ajustar la orientación de los ítems (como estanterías, puertas, herrajes, etc.) con mayor precisión, a través de las opciones de rotación y la elección entre los modos Normal y Invertido.
Es especialmente útil para girar ítems personalizados sin alterar la geometría e invertir el posicionamiento de componentes simétricos (ej: bisagras, tiradores);
Cómo acceder
1. Siga el flujo estándar de creación de un módulo agregado.

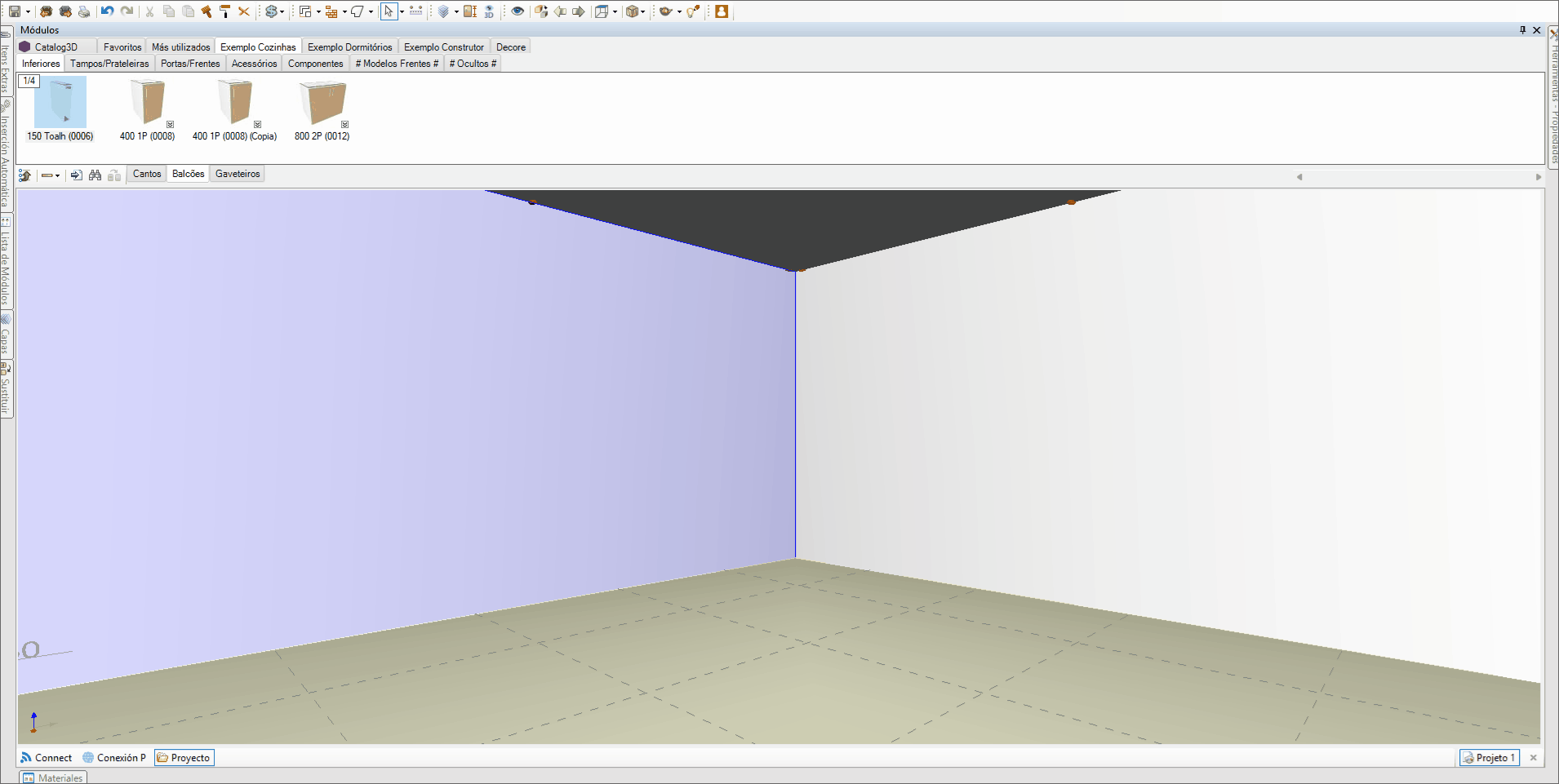

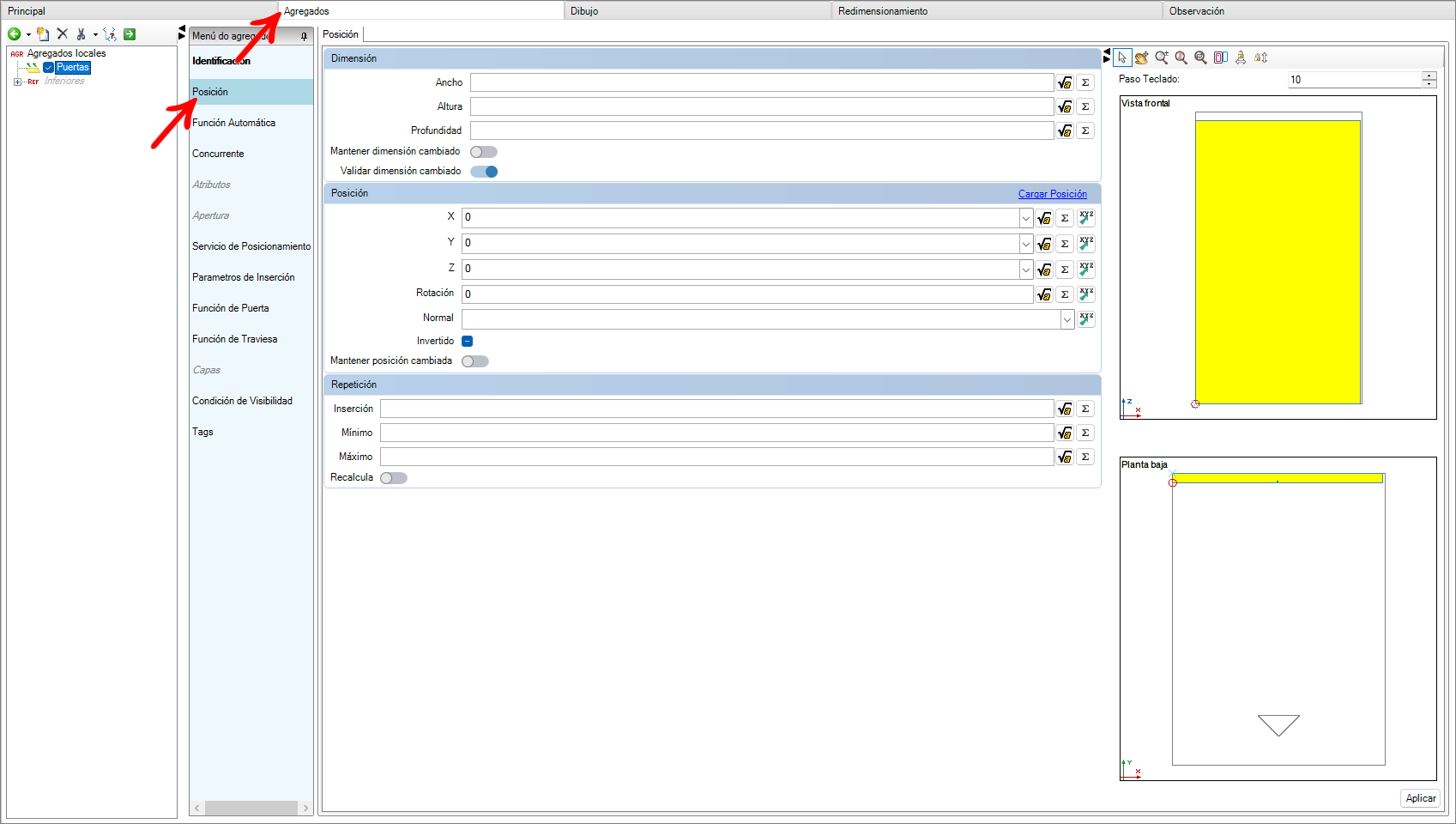

2. En la aba Agregados, acceda a la opción Posicionamiento.
3. Se muestra una pantalla con el conjunto de campos para edición de posición.
Campo Rotación

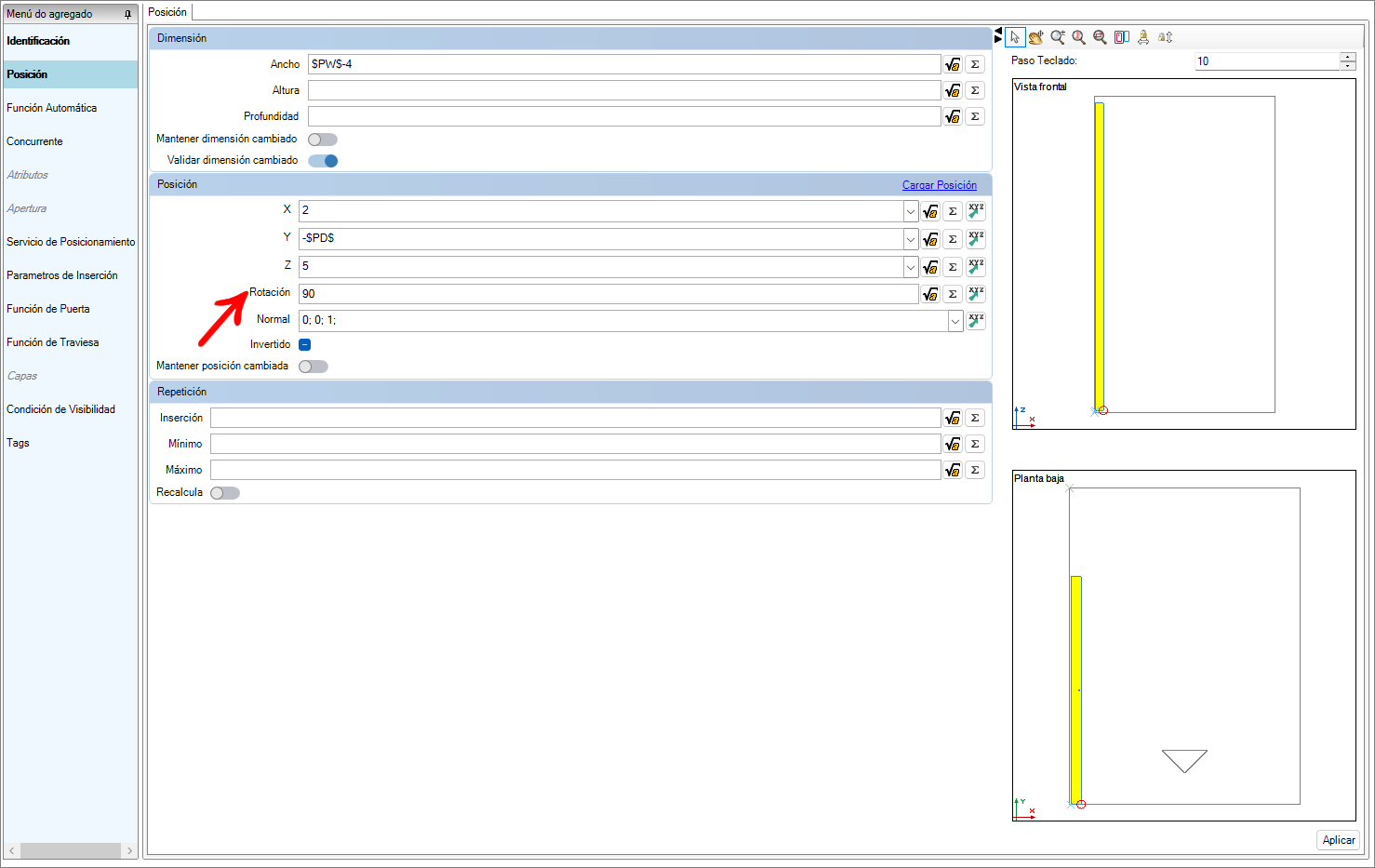

Permite girar el ítem alrededor de un eje específico (X, Y o Z), de acuerdo con la orientación del ítem en el ambiente. La rotación puede ser definida en grados.
Ejemplo: para que el ítem gire 90º en el plano horizontal, ingrese "90" en el campo de rotación Z.
Campo Normal

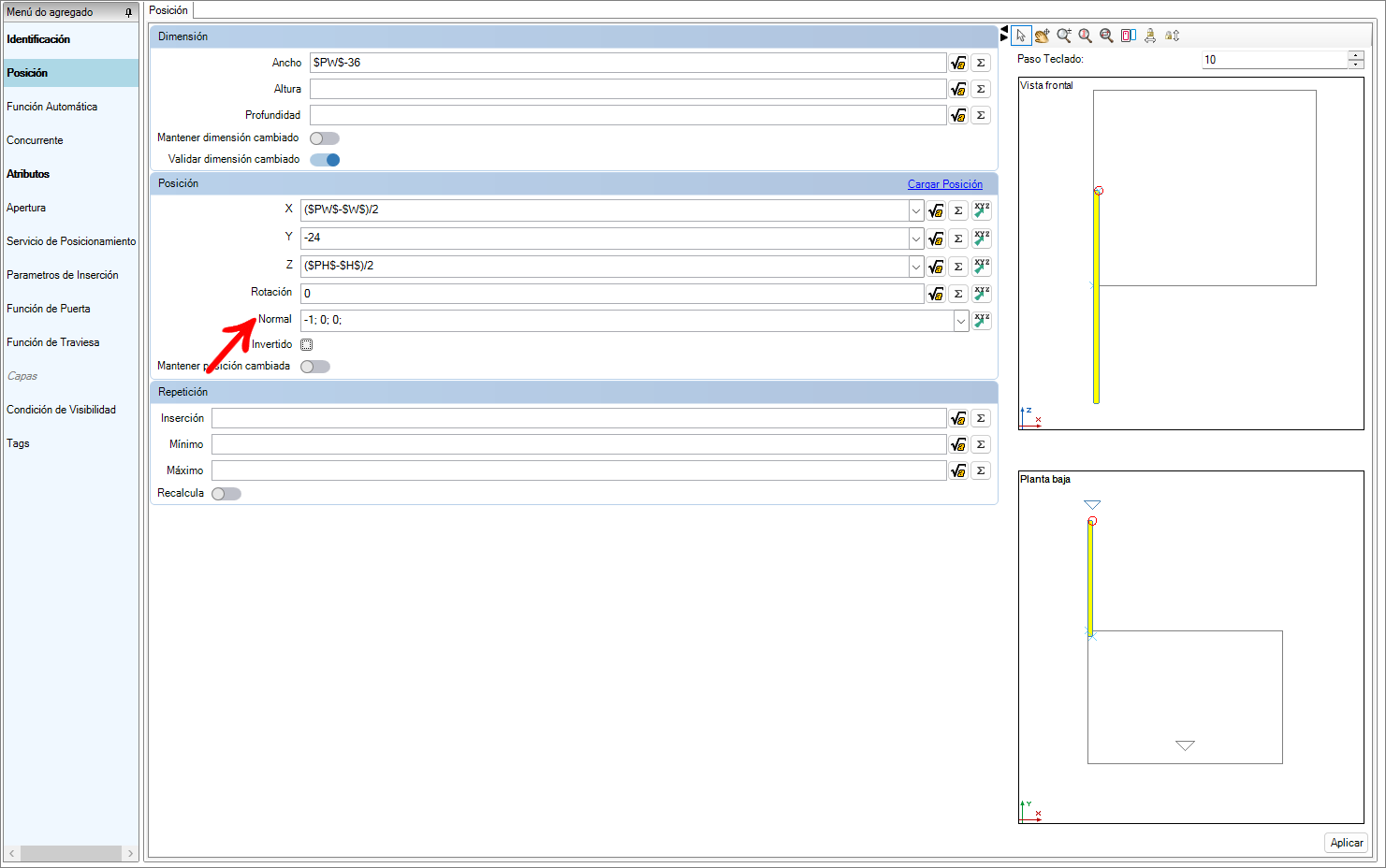

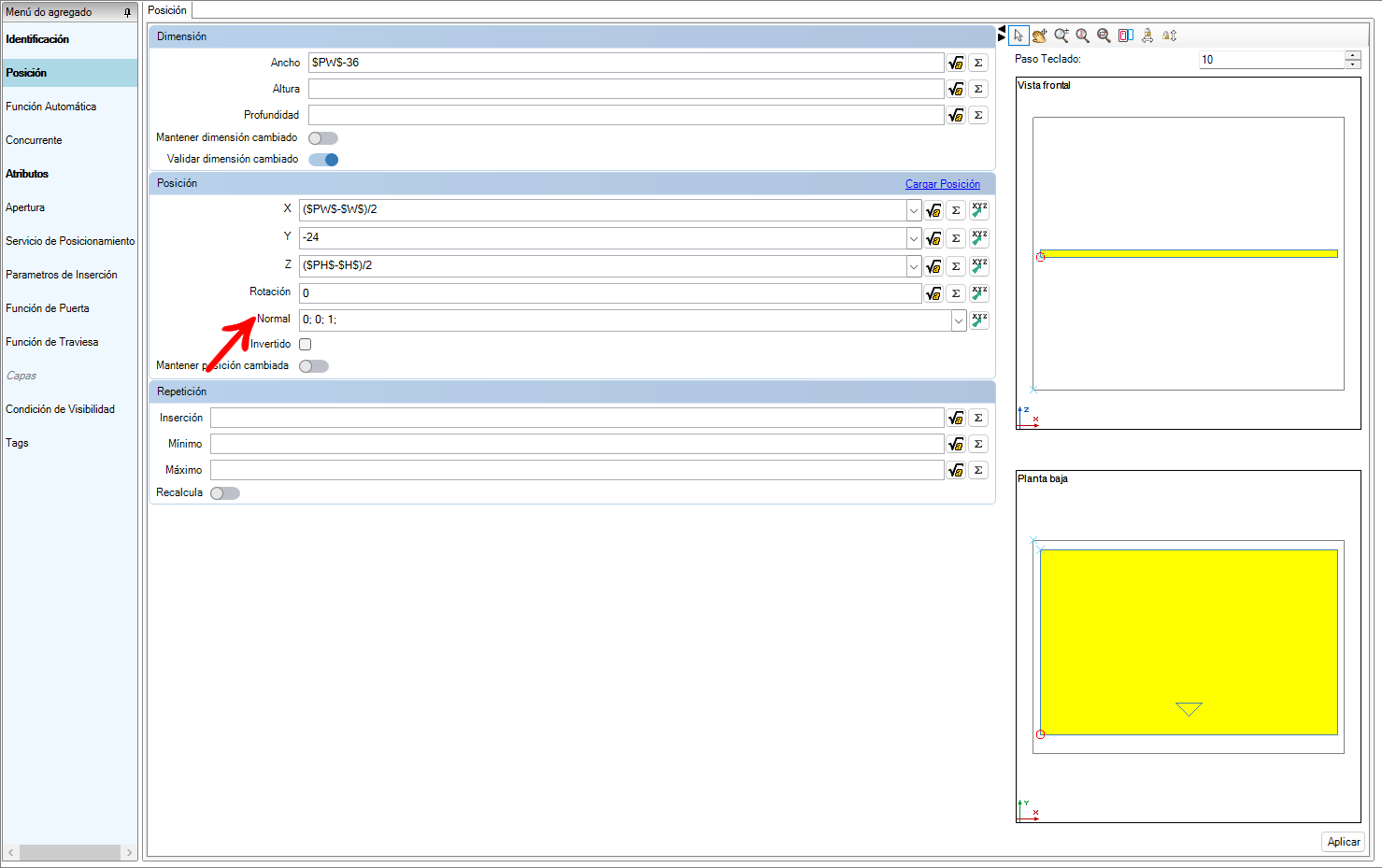

Define la dirección vectorial de la cara principal del módulo. En el Ambiente 3D, el campo normal del módulo indica hacia dónde está apuntando la parte frontal de la pieza.
Ejemplo de valores comunes en el Campo Normal:
| Valor | Dirección |
|---|---|
| 0,0,1 | Frente |
| 0,0,-1 | Trasero |
| 0,1,0 | Superior |
| 0,-1,0 | Inferior |
| 1,0,0 | Lateral Derecho |
| -1,0,0 | Lateral Izquierdo |
Campo Invertido
Invierte el lado o la dirección hacia la cual el componente está orientado. No altera la forma del módulo, solo refleja su posición en relación al eje original definido

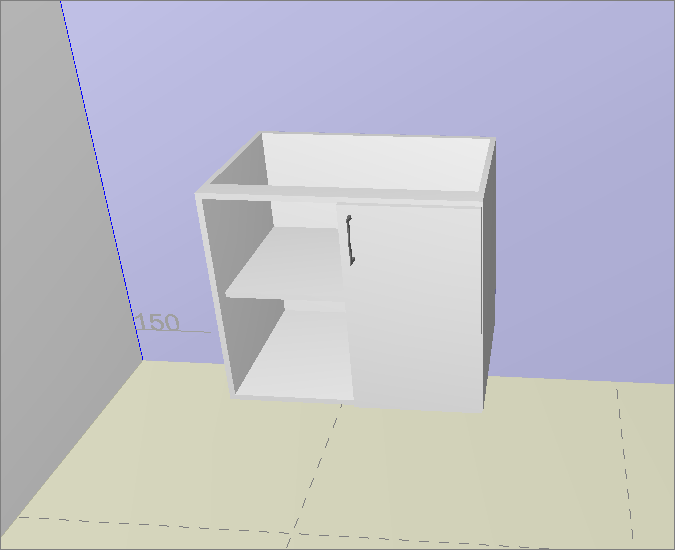

Campo Invertido Habilitado.

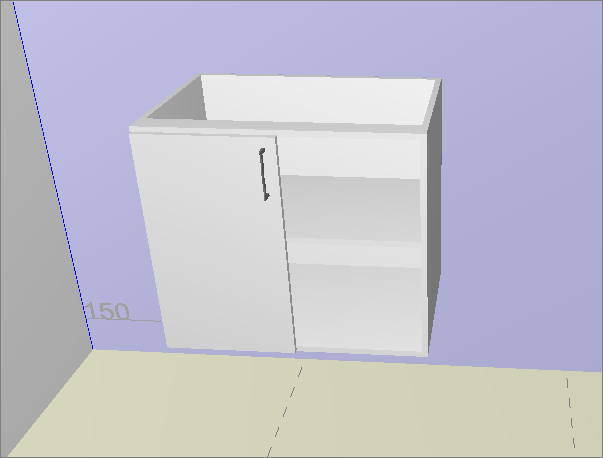

Campo Invertido Deshabilitado.
