Disponível a partir da versão 1.2.18.0 do Cut Pro, a funcionalidade de Posicionamento Automático de Etiqueta permite gerar etiquetas em formato de imagem (bitmap), com base nas dimensões reais da etiqueta. Essa configuração é utilizada por plugins de máquinas CNC com função de etiquetagem automática, para garantir o melhor posicionamento da etiqueta na peça, evitando sobreposição com operações de usinagem.
Máquinas Compatíveis
WDMAX DN-2609DL LNC Nesting.
Configuração
Confira abaixo o processo para configurar a impressão de forma correta.

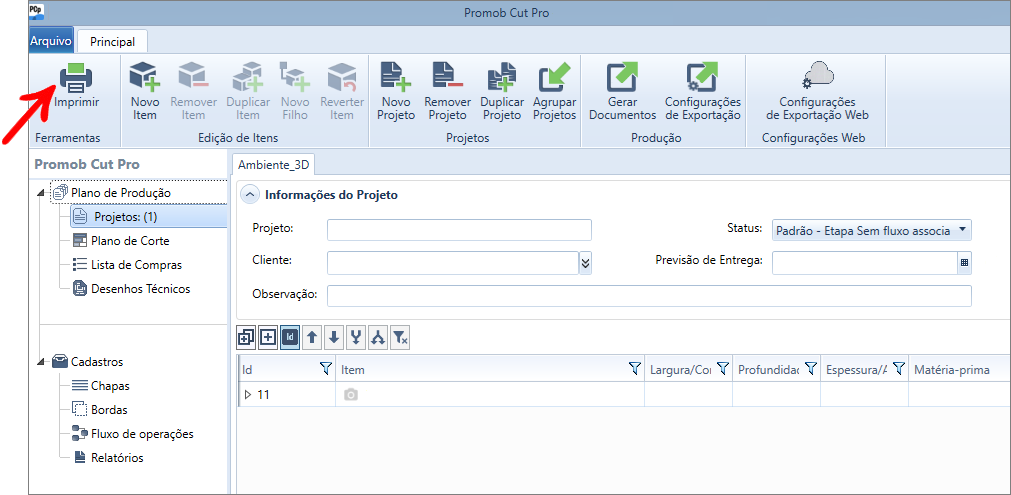

1. Acesse o menu de etiquetas do Cut Pro, clicando sobre o botão Imprimir.

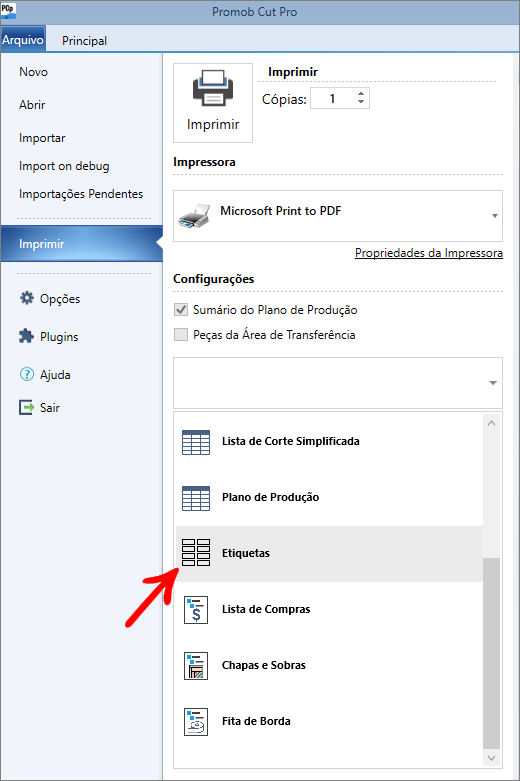

2. Selecione a opção Etiquetas.

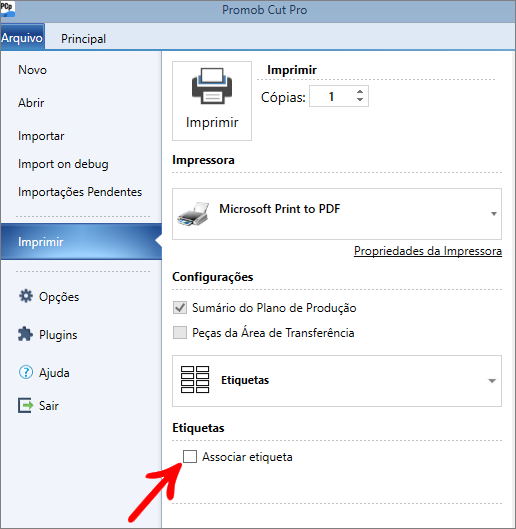

3. No campo Etiquetas, marque a opção Associar etiqueta.

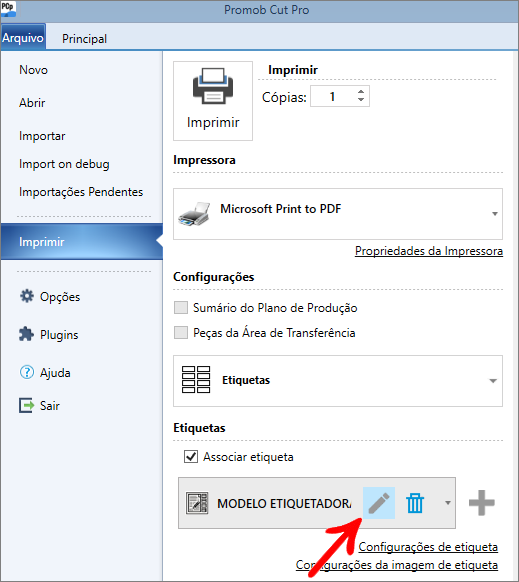

4. Selecione a associação de etiqueta desejada para edição.

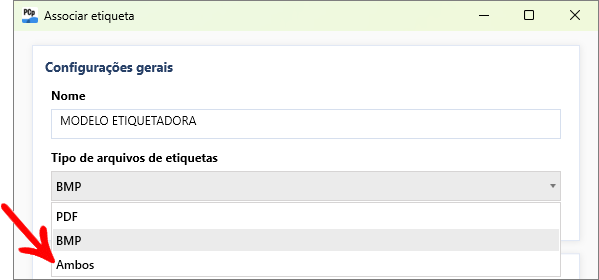

5. Para a impressão das imagens da etiqueta de forma correta, selecione uma das seguintes opções:
Imagem: selecionando essa opção, serão gerados arquivos BMP das etiquetas na pasta nesting dos arquivos de programa gerados.
Ambos: selecionando essa opção, além do arquivo de imagem bmp de cada peça, será gerado um PDF na pasta labels com todas as etiquetas.

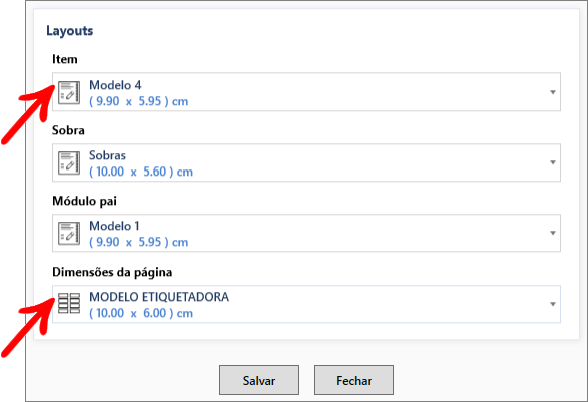

6. Selecione também um modelo de etiqueta para o item, e uma configuração de página para as etiquetas. Esta configuração é essencial.

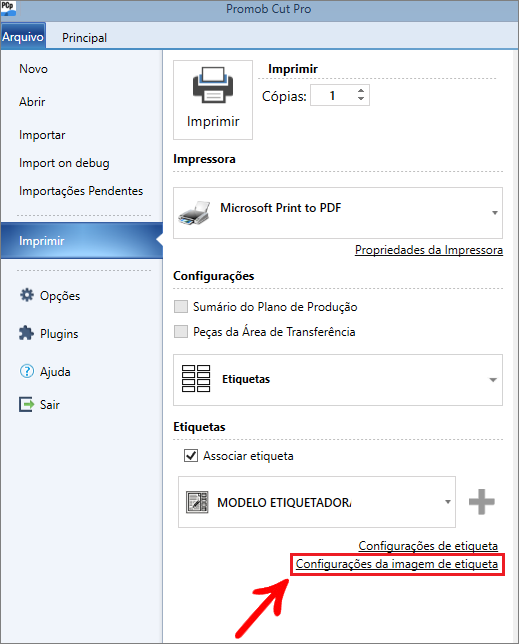

7. Para configurar a resolução da imagem do BMP gerado, acesse as Configurações da imagem de etiqueta.

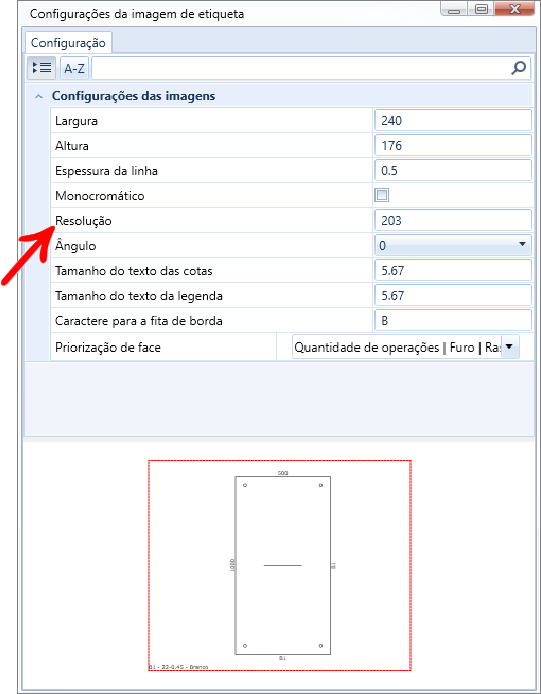

8. Faça as devidas configurações na resolução, conforme desejado, e salve as alterações fechando a tela.
| IMPORTANTE: Para conferir as configurações de etiquetas criadas pelo Builder, clique aqui. |
