Disponível a partir da versão Builder 1.60.34.0, a funcionalidade de Posicionamento automático de etiqueta completa permite gerar etiquetas em formato de imagem (bitmap) com base nas dimensões reais da etiqueta. Essa configuração é utilizada por plugins de máquinas CNC com função de etiquetagem automática, para garantir o melhor posicionamento da etiqueta na peça, evitando sobreposição com operações de usinagem.
Máquinas compatíveis
Esta funcionalidade aplica-se às seguintes máquinas:
- Alca AL2030F ATC Weihong Nesting
- ETools Pro Max Syntech 60CA Router
- KDT KN 2409NL LNC Router
- Madetech RCA 2030 ATC Syntec Nesting
- Alca AL2030F ATC Syntec Nesting
- Mach Commander NC Studio Router
- Starkend CN9-1828F Syntec Nesting
- Alca AL1928F ATC Weihong Nesting
- WDMAX DN-2609DL LNC Nesting
- Excitech E4-2128D OSAI Nesting
- Bkrick CR 2130 ATC Syntec Nesting
- Raizen Vision Plus Syntec Router
- CVL Syntec Router
Para acessar siga os procedimentos abaixo:
Configurar a etiqueta completa

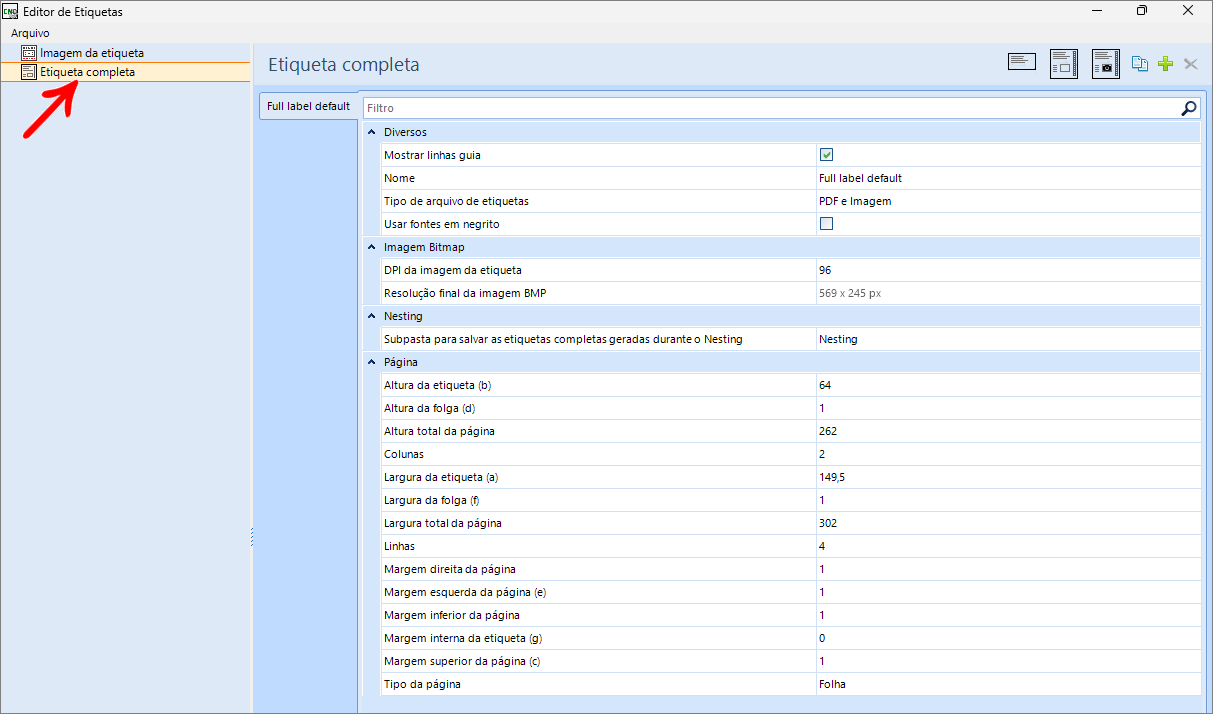

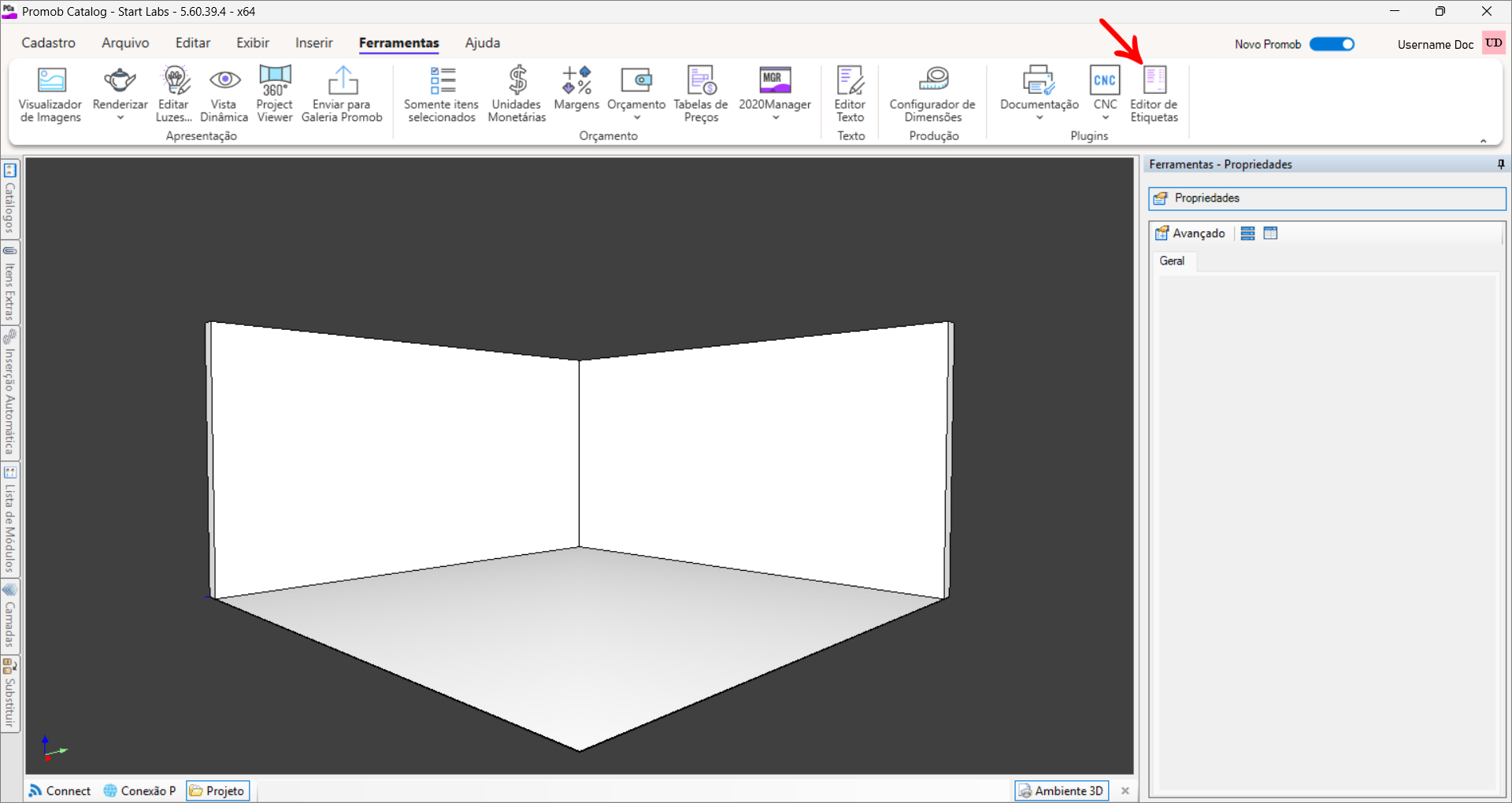

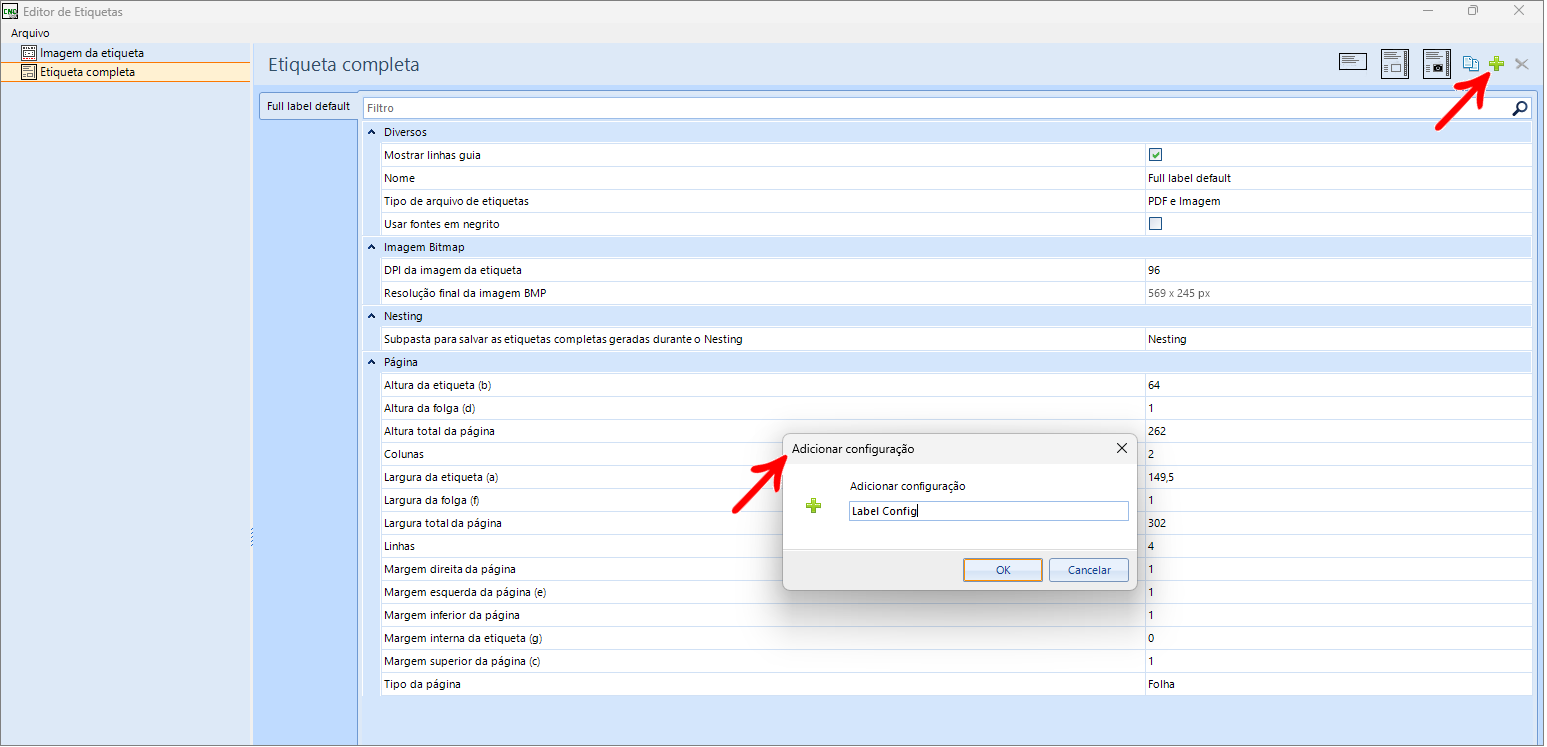

1. Acesse o menu Editor de etiquetas - Etiqueta completa.
2. Acesse as Configurações de Etiqueta completa.
3. Adicione uma nova configuração.

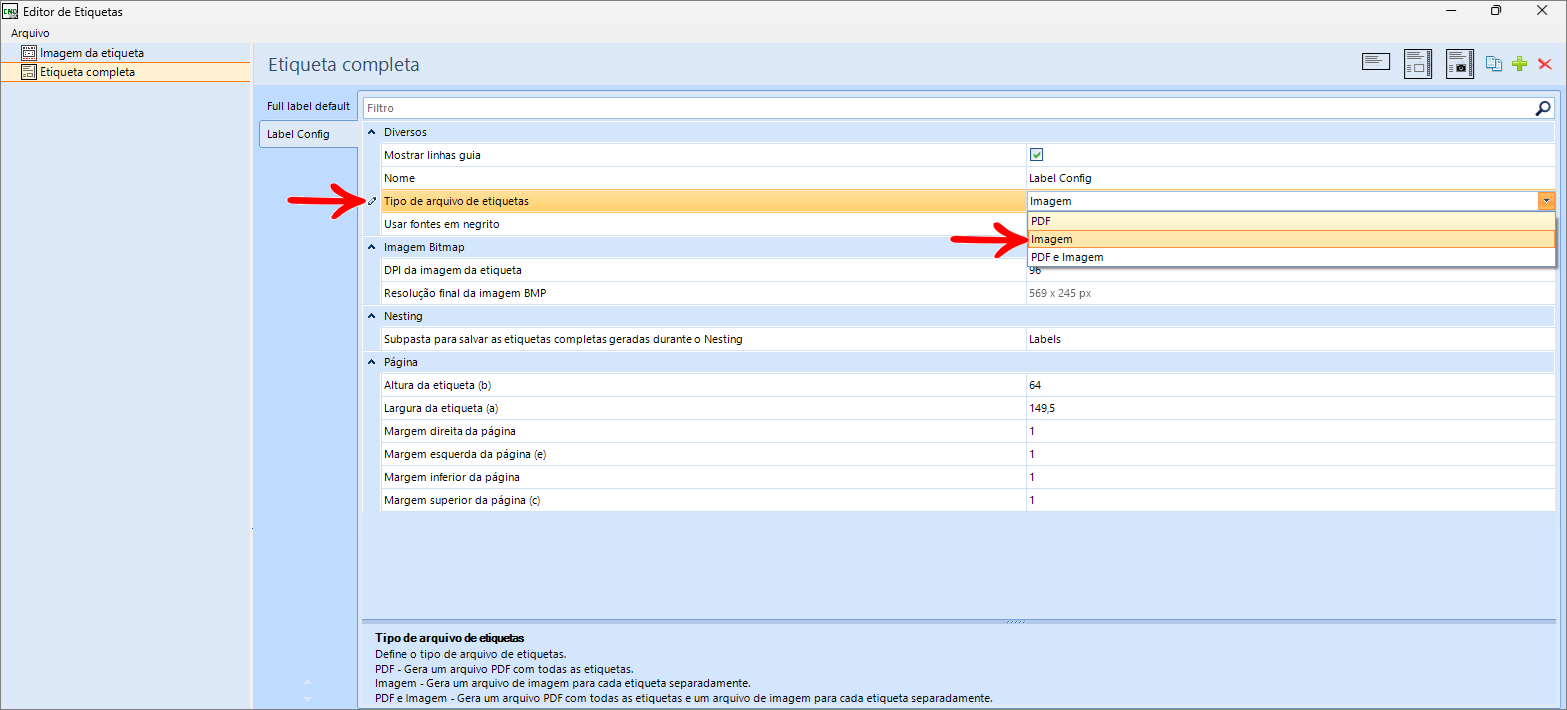

4. No campo Tipo de arquivo de etiquetas, selecione Imagem.
5. Preencha os campos:

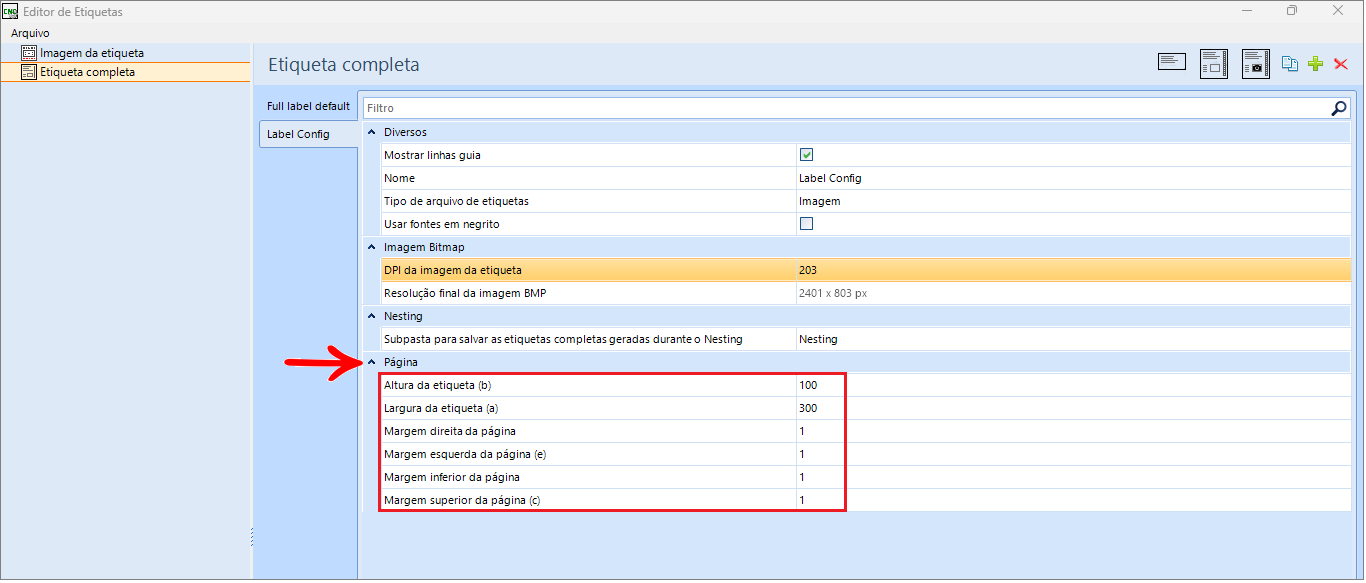

- Altura da etiqueta
- Largura da etiqueta
- Margens
IMPORTANTE: Utilize os valores reais da etiqueta para garantir o posicionamento correto nas peças.
6. Configure o layout da etiqueta. Para isso, acesse Builder - Editar etiqueta completa.

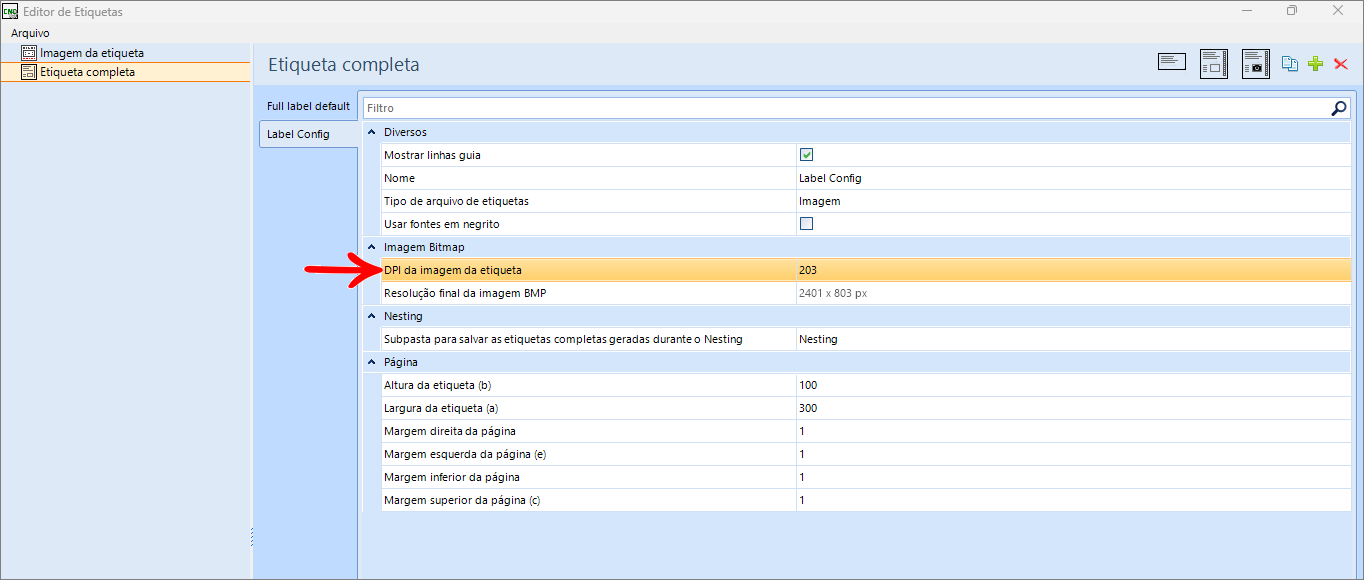

7. No campo DPI da Imagem da etiqueta, defina o valor necessário para a impressão.
IMPORTANTE: O valor mínimo permitido é 96 DPI.

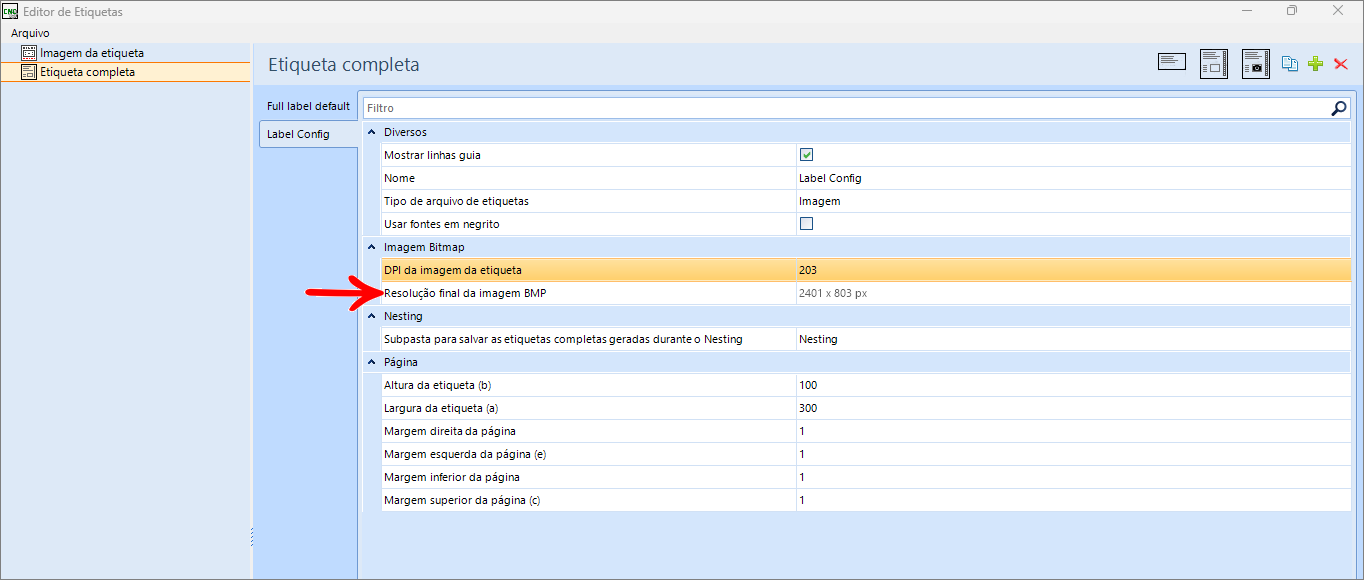

8. Verifique o campo Resolução final da imagem BMP.
OBSERVAÇÕES: Este campo serve apenas como visualização. A resolução final é definida a partir dos campos de DPI, altura, largura e margens.

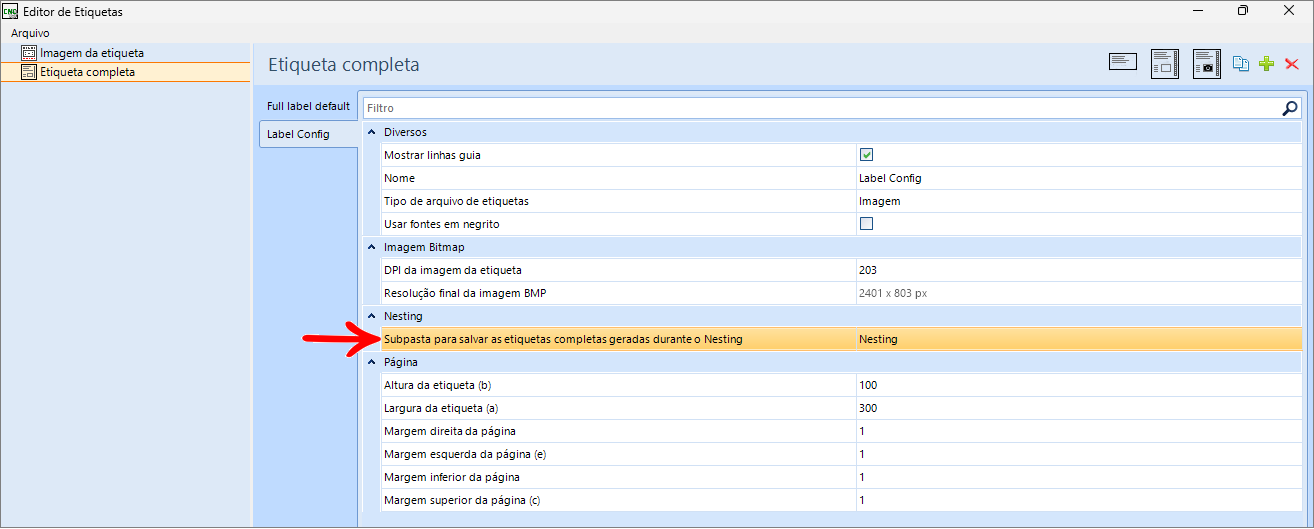

9. No campo Subpasta para salvar as etiquetas completas geradas durante o Nesting, insira Nesting.
IMPORTANTE: Essa configuração se aplica apenas para as máquinas listadas acima que utilizam etiquetagem automática.

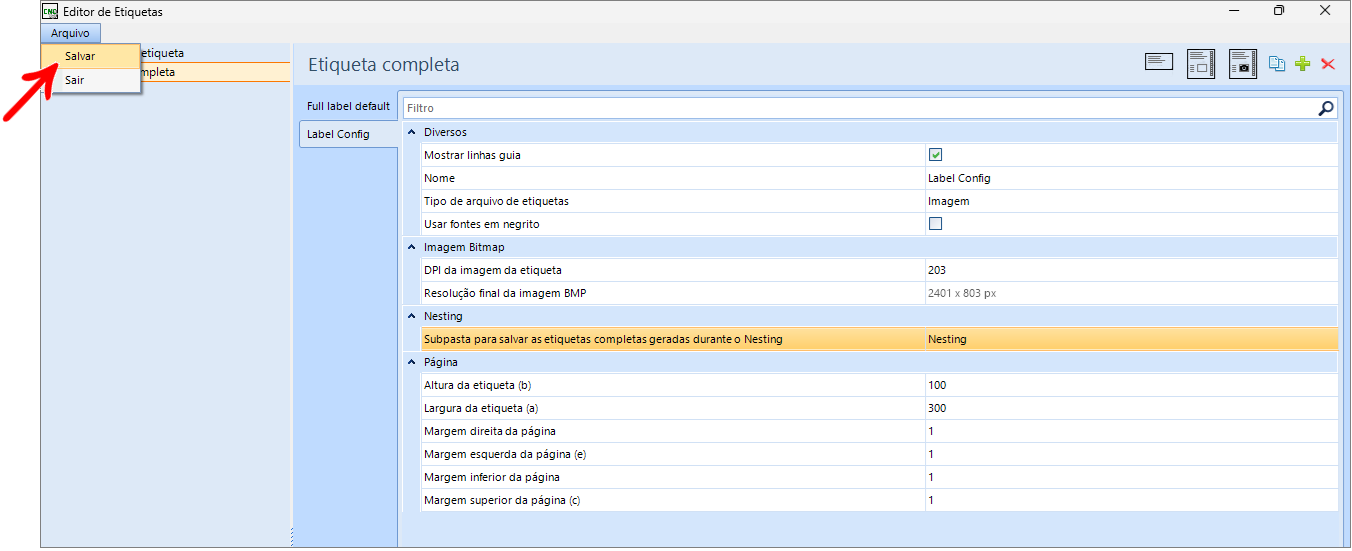

10. Salve a configuração e feche o editor.
Vincular a configuração no setup do CNC
1. Abra a Configuração do CNC.
2. Localize o setup da máquina desejada.

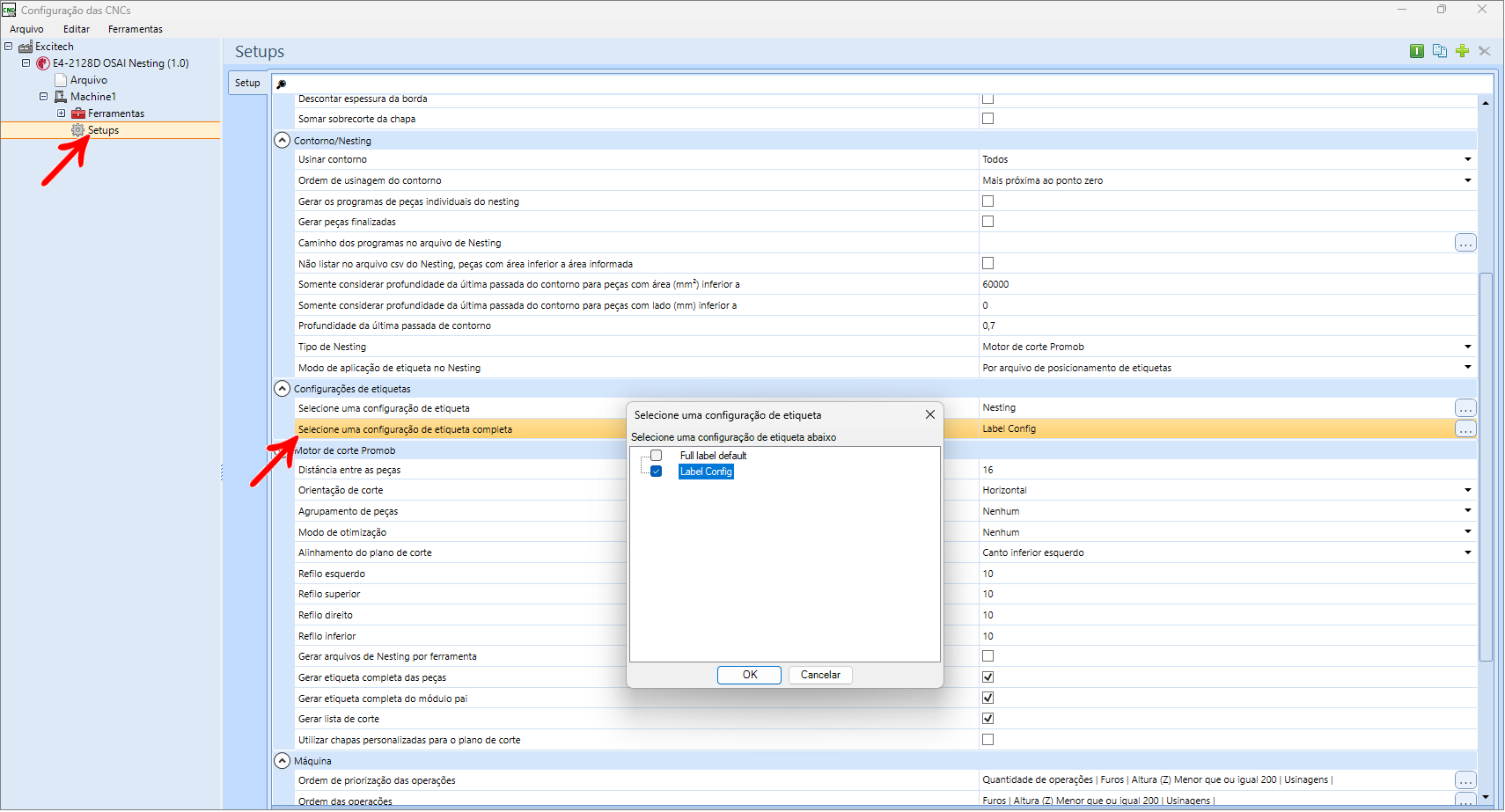

3. No campo Selecione uma configuração de etiqueta completa, vincule a configuração criada anteriormente.
4. Salve o setup. A partir deste momento, o sistema posiciona automaticamente as etiquetas nas peças, evitando sobreposição com as operações.
