IMPORTANTE: A importação de paredes do SketchUp para o Promob é uma funcionalidade nova e ainda em fase beta, o que significa que há algumas limitações importantes.
No SketchUp, não existe o conceito de parede como no Promob. Tudo é interpretado como formas geométricas: retângulos, círculos, linhas, triângulos, etc. Isso significa que nem toda forma criada no SketchUp será entendida como uma parede válida pelo Promob.
Para que uma parede seja corretamente reconhecida e importada, confira algumas condições que precisam ser atendidas:
Requisitos para importação correta
- A forma precisa ser uma geometria simples;
- Deve ser um retângulo perfeitamente alinhado (sem distorções);
- Perfurações, como janelas e portas, são suportadas, desde que feitas corretamente.
Modelagens Incorretas
1. Criando por partes, com várias faces conectadas:
Realizar desenho de diversos retângulos e conectá-los manualmente, como se cada um fosse uma face isolada.
Esse método pode até funcionar em alguns casos, mas não é garantido. Muitas vezes, mesmo que o visual pareça correto, internamente o SketchUp pode interpretar como várias paredes distintas devido a ligações imprecisas entre as faces ou à forma como ele salva a orientação dessas superfícies. Isso pode gerar erros na importação para o Promob.
2. Faces ou linhas tortas (retângulo imperfeito):
Se as linhas ou vértices estiverem fora de esquadro (em ângulo), a geometria não será reconhecida como parede válida.
O Promob pode importar essa estrutura de forma incorreta ou nem conseguir importar. Esse erro é comum quando ocorre a tentativa de “encaixar” paredes com pequenos ângulos, mas o Promob não suporta esse tipo de modelagem.
3. Criando paredes por partes com vários retângulos:
Juntar vários retângulos para formar uma parede também é uma prática incorreta. Isso pode gerar a importação de um bloco sólido, sem aberturas, ou até causar perda ou inversão de partes da geometria.

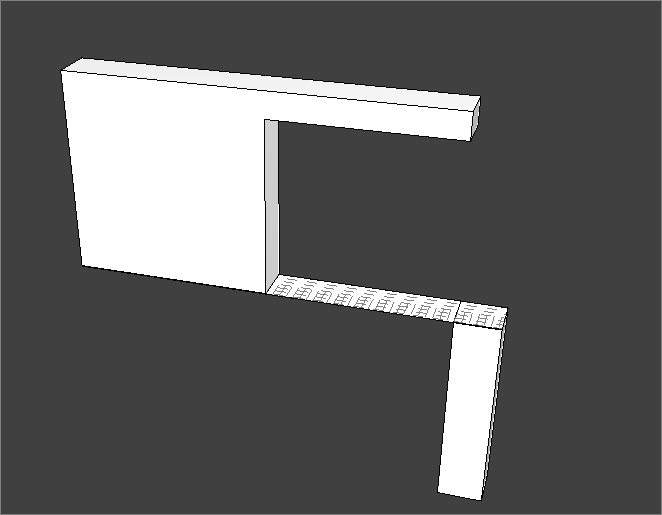

Resultado da importação no Promob:
Modelagens Corretas
1. Retângulo perfeito, criado de forma independente.
Essa é a forma ideal de modelar: um retângulo único, criado isoladamente, sem depender de conexões com outras paredes.
IMPORTANTE: Evite criar o retângulo no chão e “puxar” para cima depois. Isso pode causar inversão das faces na hora da importação. Sempre modele uma parede de cada vez, finalize uma antes de começar a próxima.

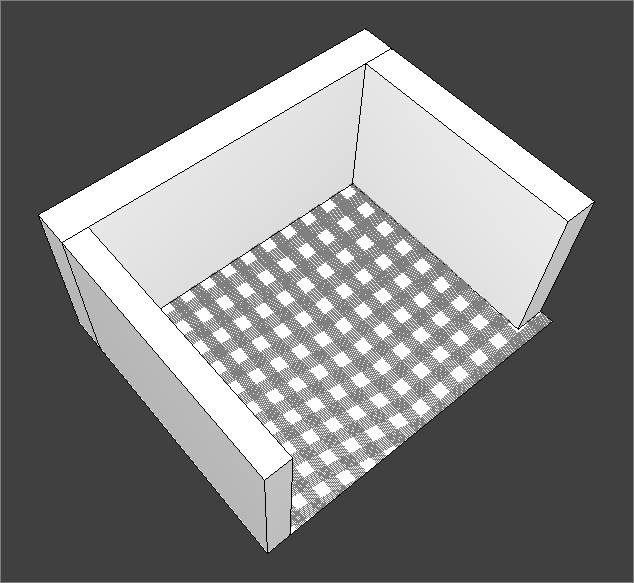

Resultado da importação no Promob:
2. Retângulo com abertura (perfuração correta)
Quando necessário criar paredes com aberturas (como janelas ou portas), utilize o sistema de perfuração do SketchUp.
Essa é a melhor forma de garantir que o Promob reconheça e importe as aberturas corretamente, sem distorções.

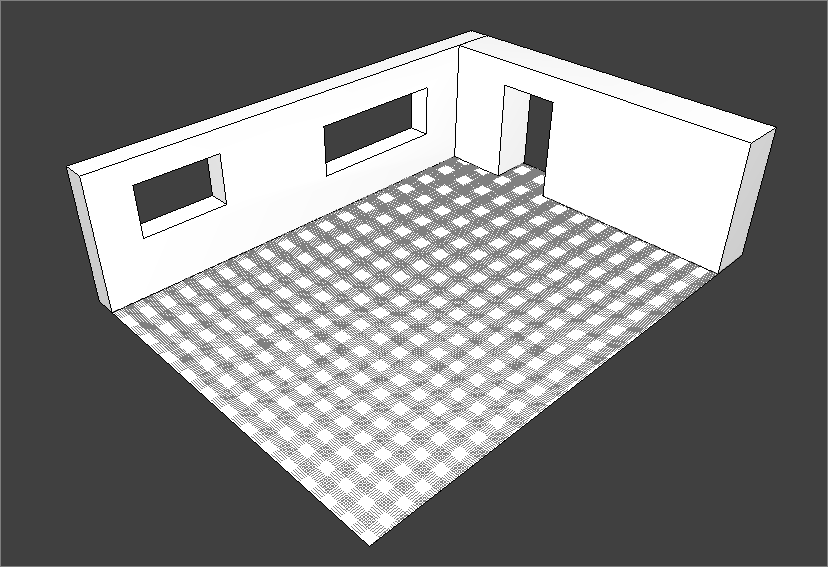

Resultado da importação no Promob:
IMPORTANTE:
- Enquanto a funcionalidade está em desenvolvimento, seguir essas boas práticas é fundamental para garantir a correta importação das paredes modeladas no SketchUp.
- Este artigo foi criado para esclarecer essas limitações e ensinar a forma correta de criar paredes, evitando erros no Promob.
