A Aba Posicionamento tem como objetivo ampliar o controle de posicionamento de componentes no projeto 3D, permitindo ajustar a orientação dos itens (como prateleiras, portas, ferragens etc.) com maior precisão, através das opções de rotação e da escolha entre os modos Normal e Inverted.
É especialmente útil para girar itens customizados sem alterar a geometria e inverter o posicionamento de componentes simétricos (ex: dobradiças, puxadores);
Como acessar

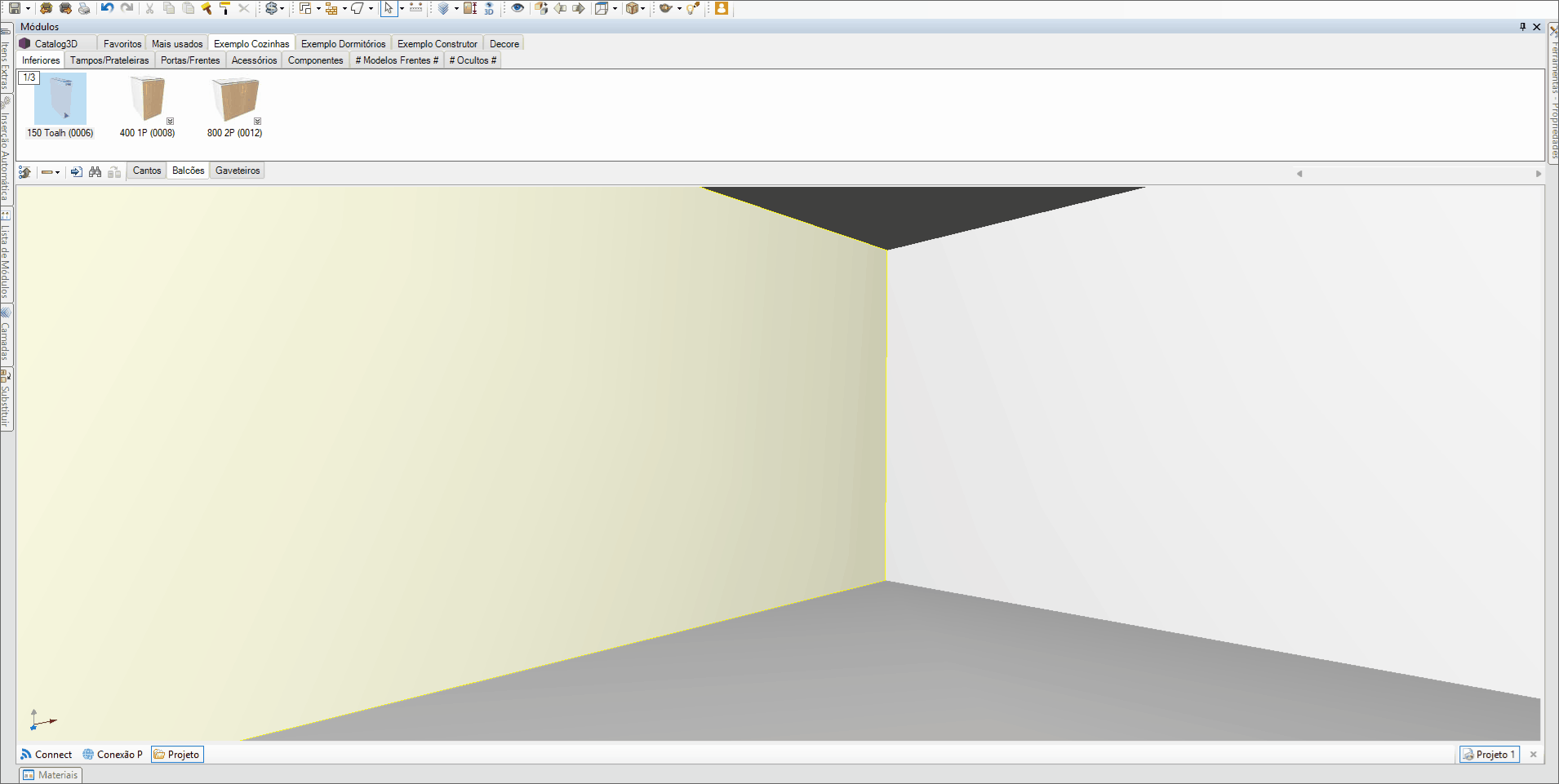

1. Siga o fluxo padrão de criação de um módulo agregado.

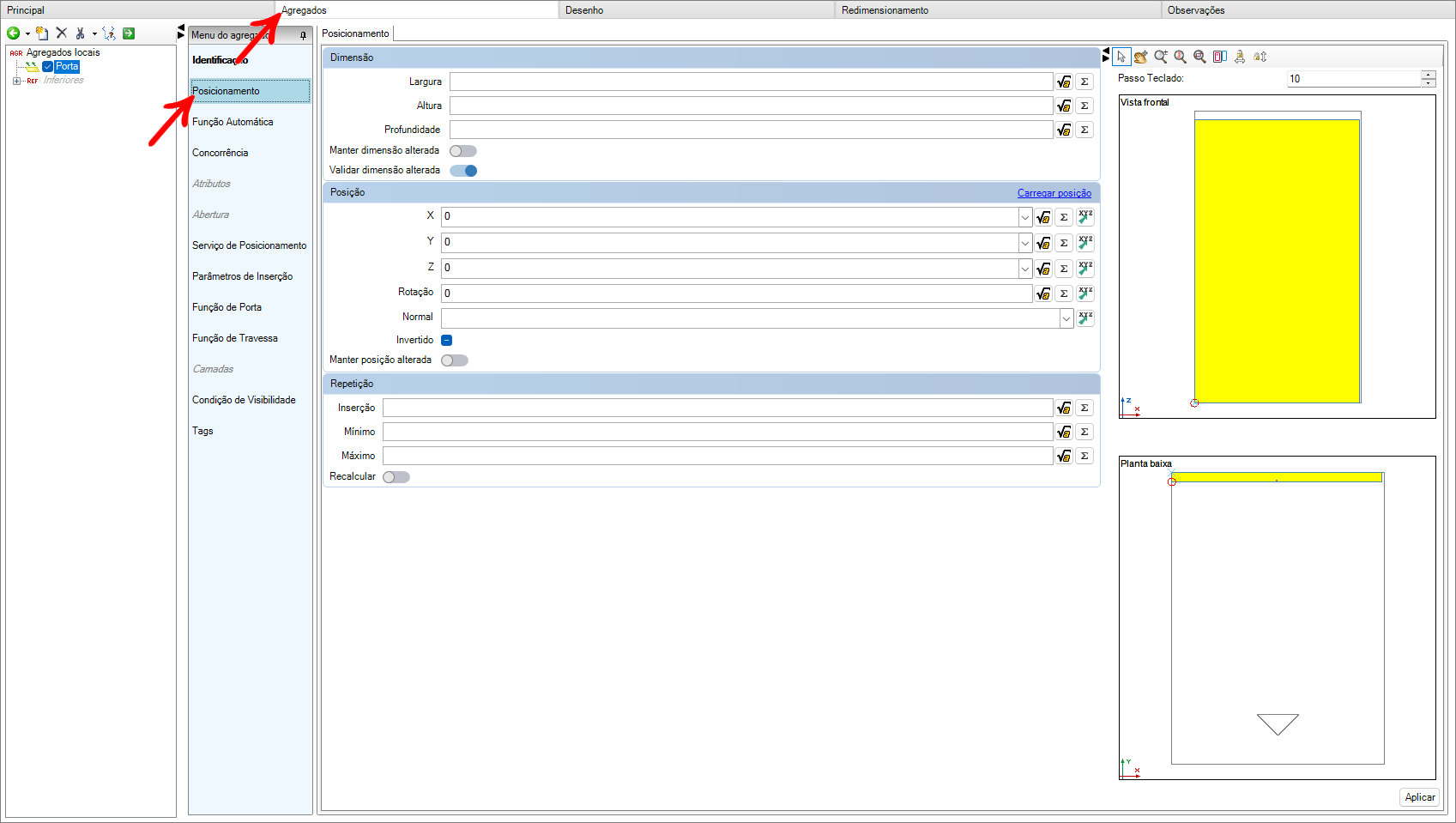

2. Na aba Agregados, acesse a opção Posicionamento.
3. É exibida tela com o conjunto de campos para edição de posição.

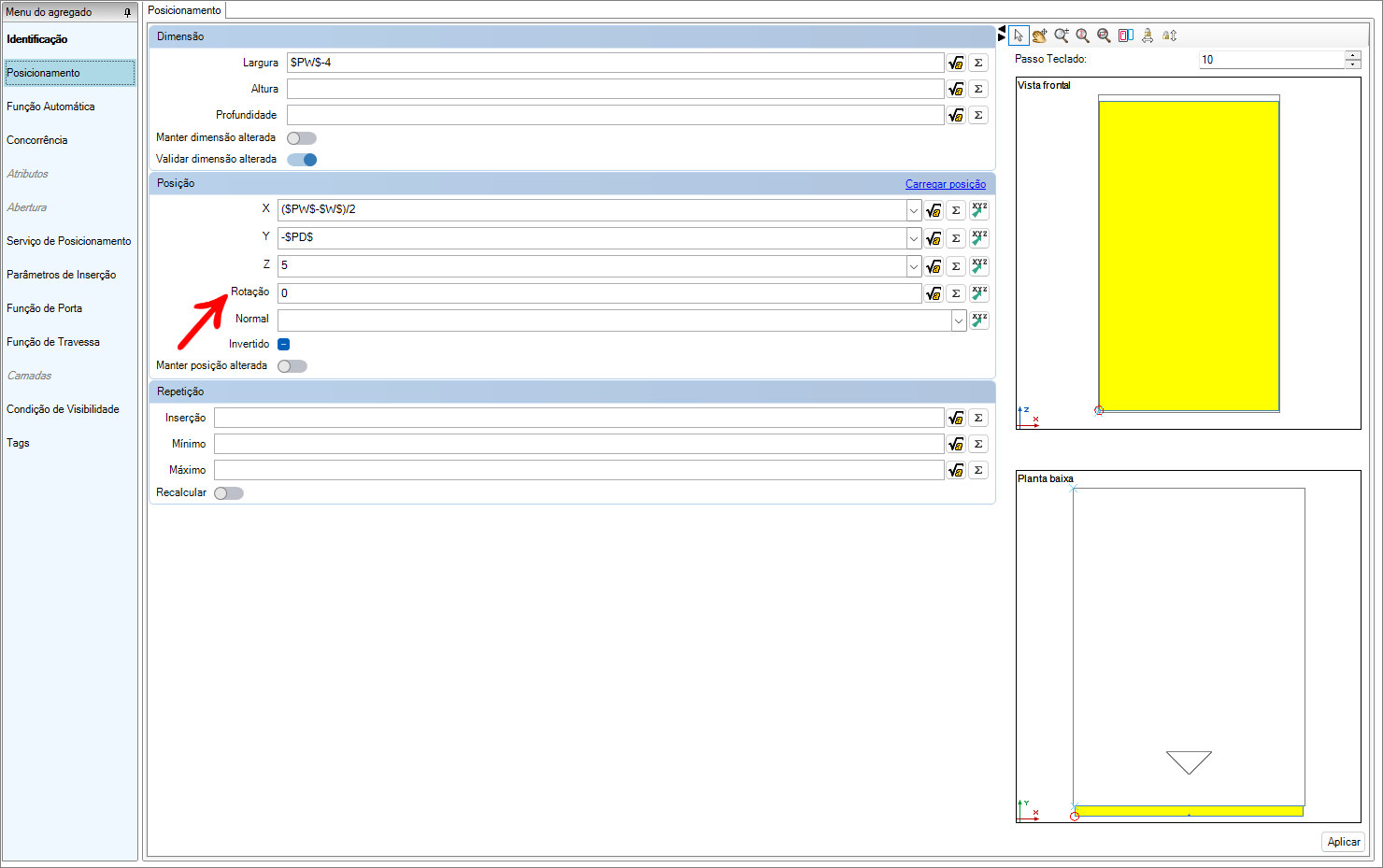

Campo Rotação
Permite girar o item em torno de um eixo específico (X, Y ou Z), de acordo com a orientação do item no ambiente. A rotação pode ser definida em graus.

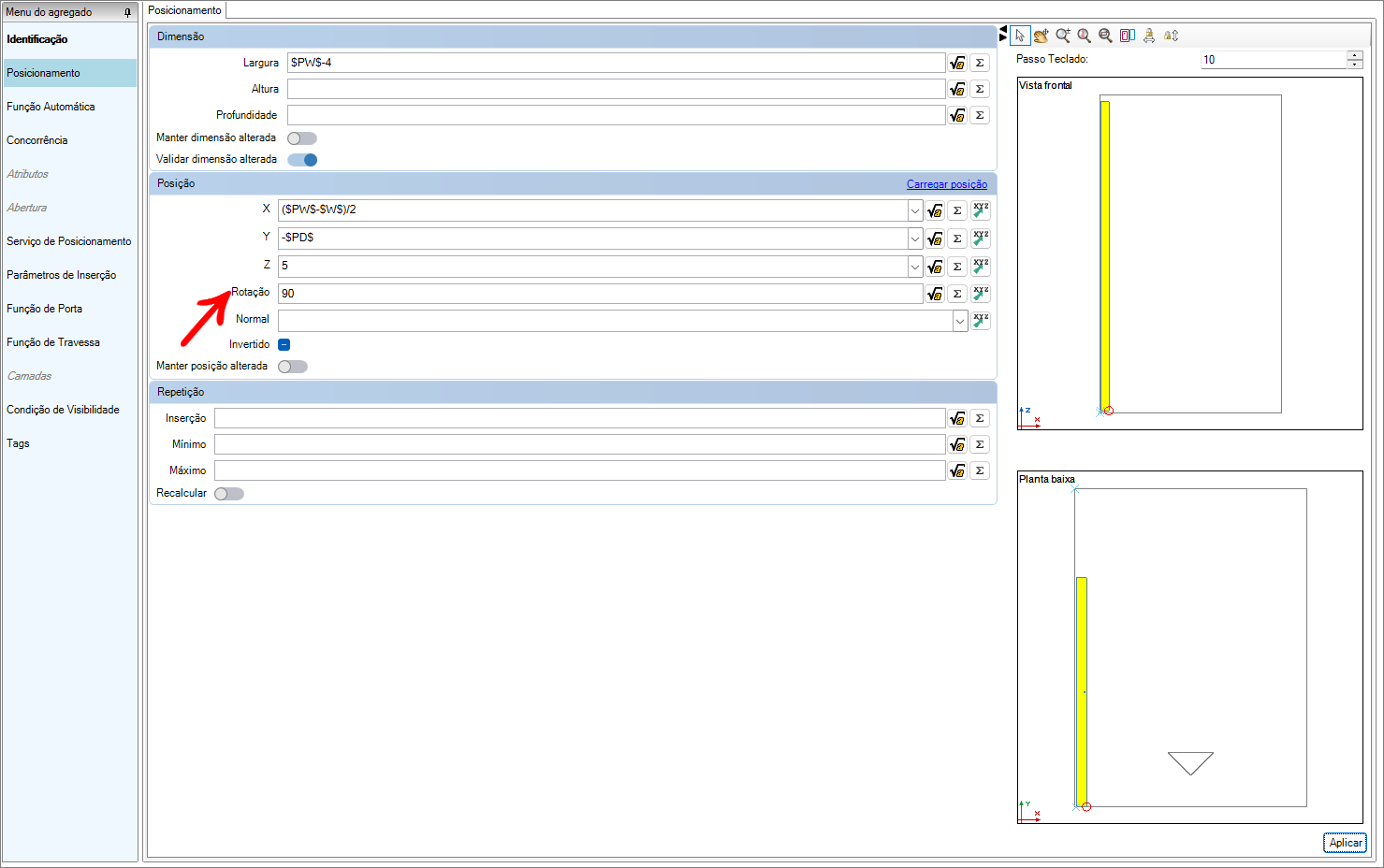

Exemplo: para o item virar em 90º no plano horizontal, digite "90" no campo de rotação Z.

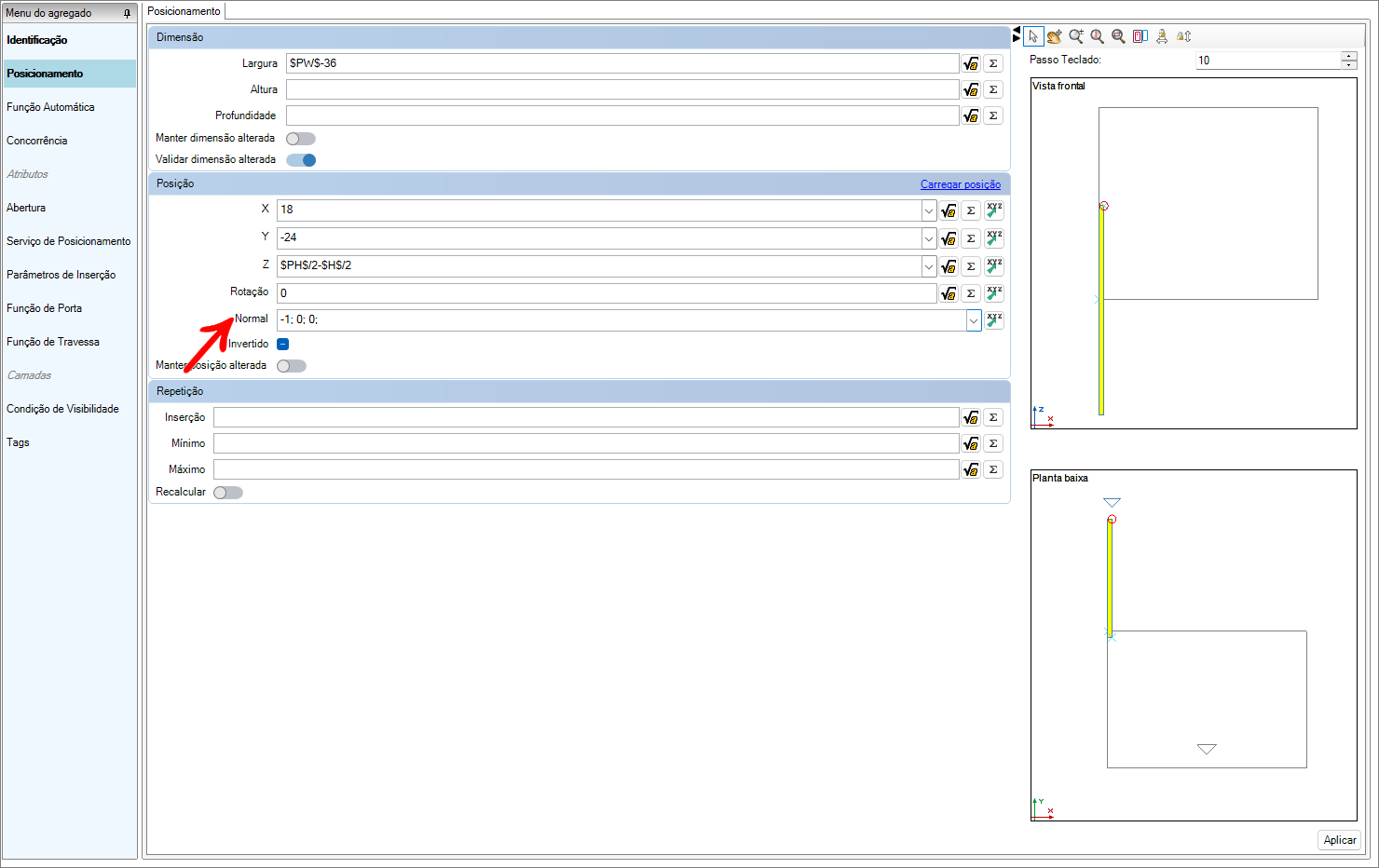

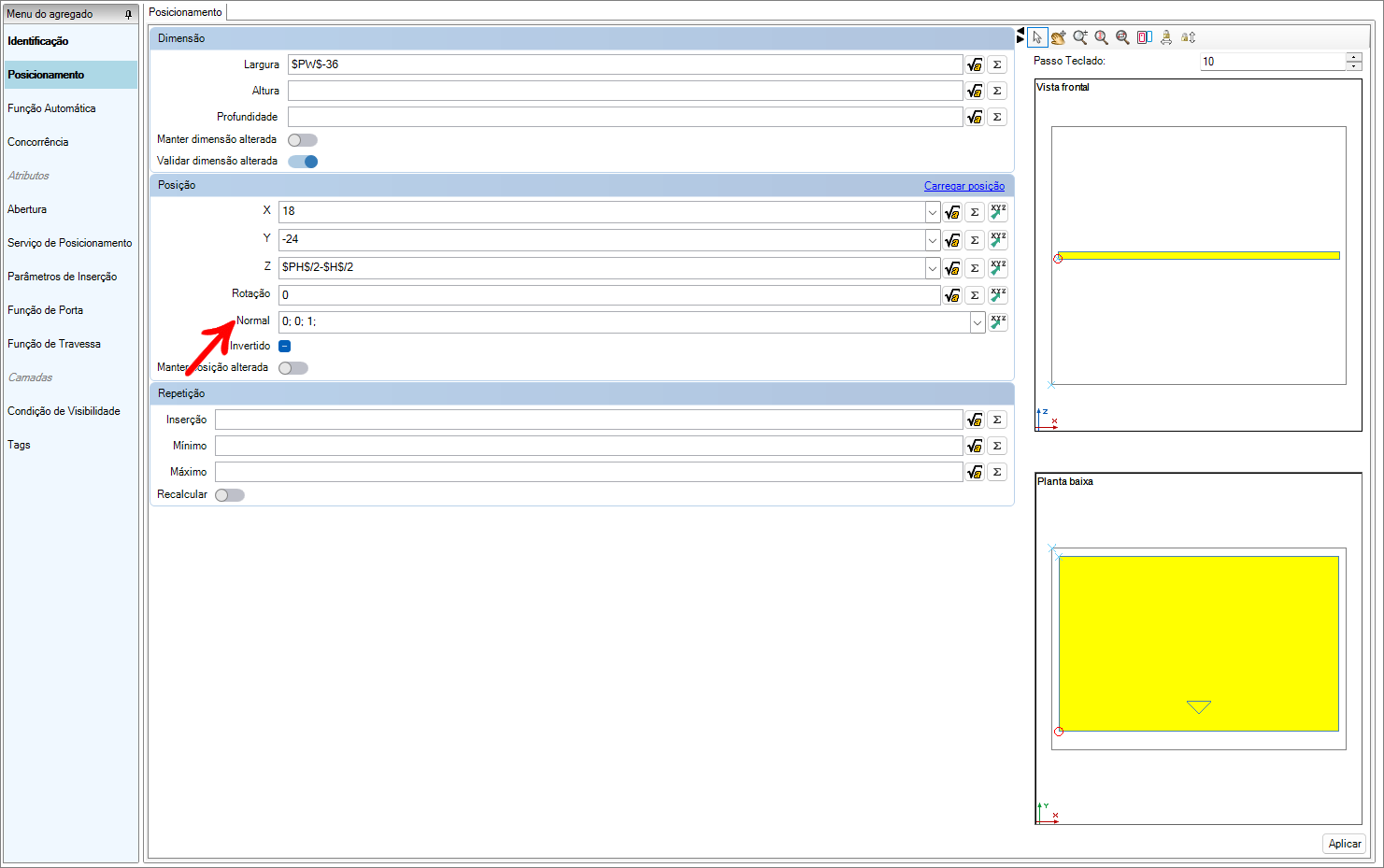

Campo Normal
Define a direção vetorial da face principal do módulo. No Ambiente 3D, o campo normal do módulo indica para onde a frente da peça está apontando.
Exemplo de valores comuns no Campo Normal:
| Valor | Direção |
|---|---|
| 0,0,1 | Frente |
| 0,0,-1 | Traseiro |
| 0,1,0 | Superior |
| 0,-1,0 | Inferior |
| 1,0,0 | Lateral Direito |
| -1,0,0 | Lateral Esquerdo |
Campo Inverted
Inverte o lado ou a direção para qual o componente está voltado. Não altera a forma do módulo, apenas espelha sua posição em relação ao eixo original definido

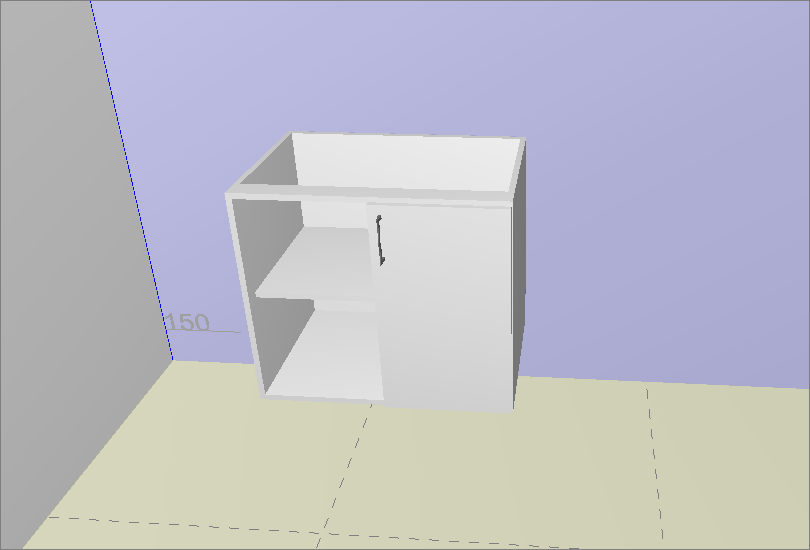

Campo Inverted Habilitado.

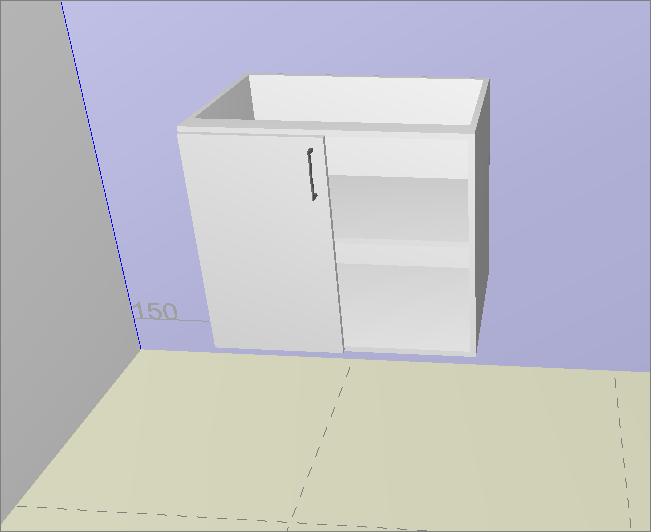

Campo Inverted Desabilitado.
