Através das Cotas, o Promob oferece um conjunto de ferramentas que permitem esclarecer de forma rápida e prática qualquer questão relacionada com a dimensão de itens, bem como a distância entre estes no ambiente.
As informações com relação a dimensões e distâncias entre os diversos itens podem ser de grande importância para simplificação do trabalho de montagem do projeto.

O projetista pode, além de consultar a qualquer uma destas informações, inserir no desenho linhas de chamada e cota que permitirão uma consulta posterior simplificada seja na tela do computador, seja em material impresso.

Verifique o conteúdo abaixo:
1. Inserção de Cotas
2. Excluir Cotas
3. Editar o valor das cotas
4. Propriedades das Cotas
5. Condições de Cotagem
6. Cotar agregados dos módulos
7. Cotar as paredes e aberturas

Inserção de Cotas

O Promob oferece um conjunto de ferramentas que permitem esclarecer de forma rápida e prática qualquer questão relacionada com a dimensão de itens, bem como a distância entre estes no ambiente.

Com as Cotas, é possível marcar os pontos que limitam um móvel, um ambiente ou uma parede, especificando nesta o seu valor. As informações com relação a dimensões e distâncias entre os diversos itens podem ser de grande importância para simplificação do trabalho de montagem do projeto.

Tipos de cotas

As cotas estão disponíveis na página de impressão, e existem seis opções: Linear, Alinhada, Angular, Reta, Contínua e Rápida.

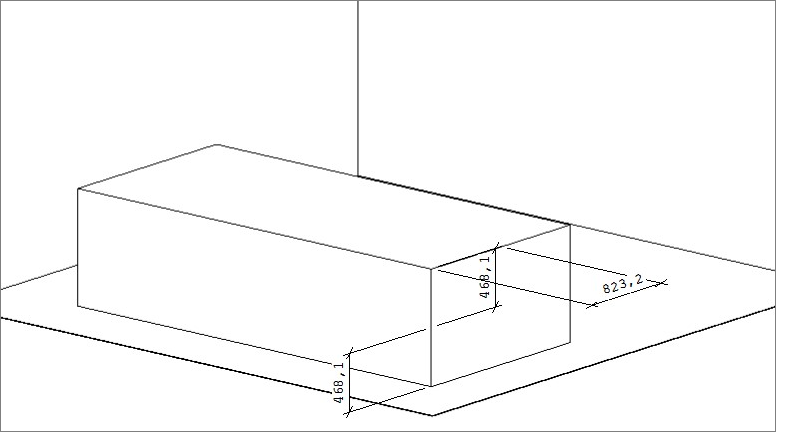

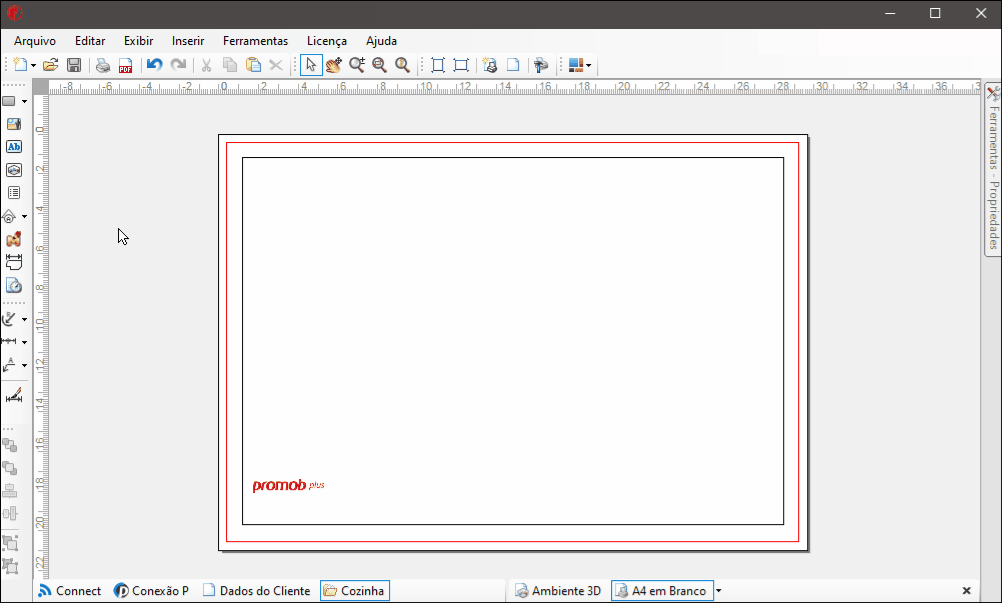

03_pt 01.gif

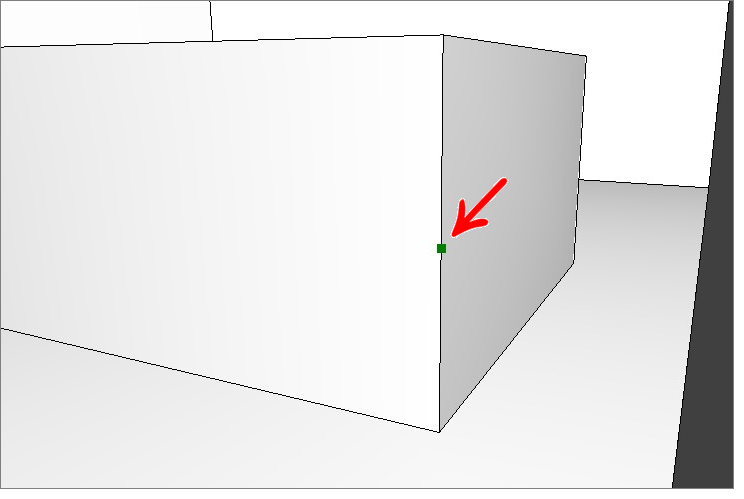

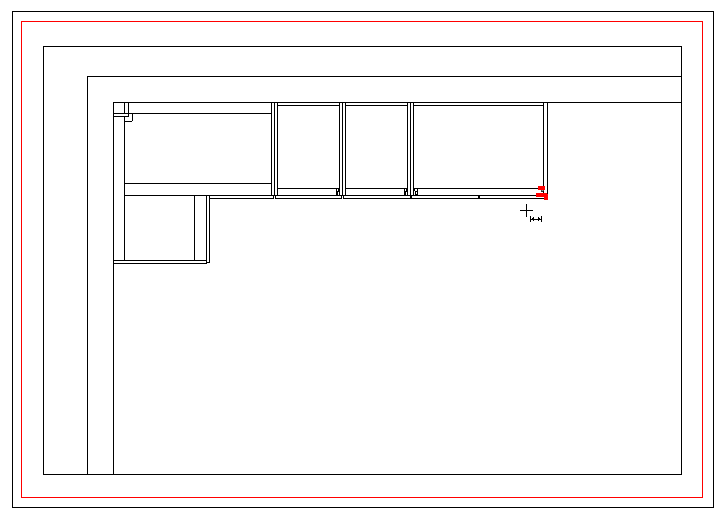

IMPORTANTE: A partir da versão Promob 5.60.16.77, ao posicionar o mouse próximo ao centro da cota, é exibido um quadrado laranja no ponto médio da aresta, assim é possível adicionar uma nova cota com precisão.

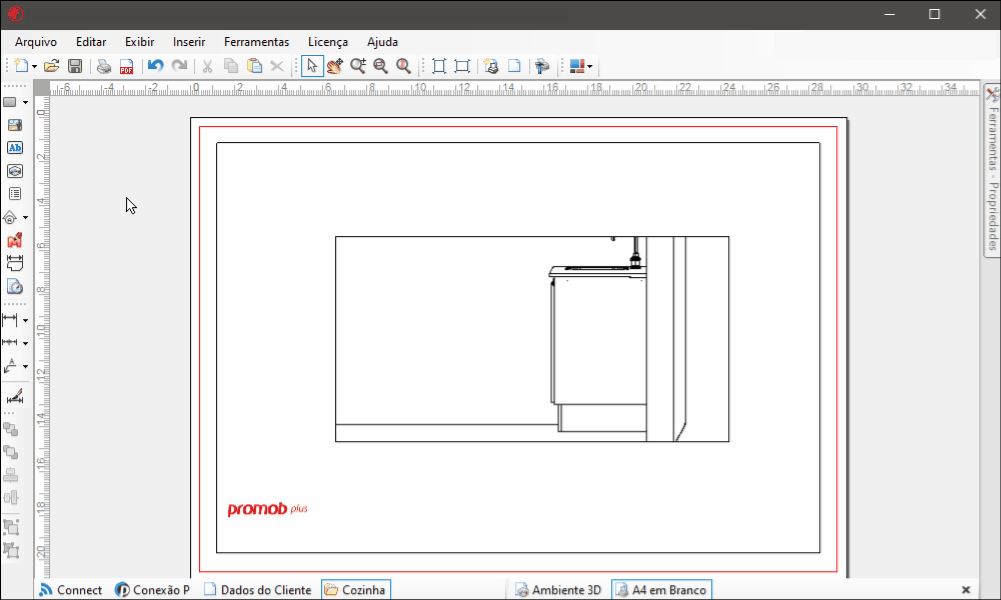

cotas_pt_01 02.png



A partir da versão Promob 5.60.17.11 é possível desabilitar o ponto médio da cota, na lista de impressão através do menu Preferências.

Para desabilitar o ponto médio:

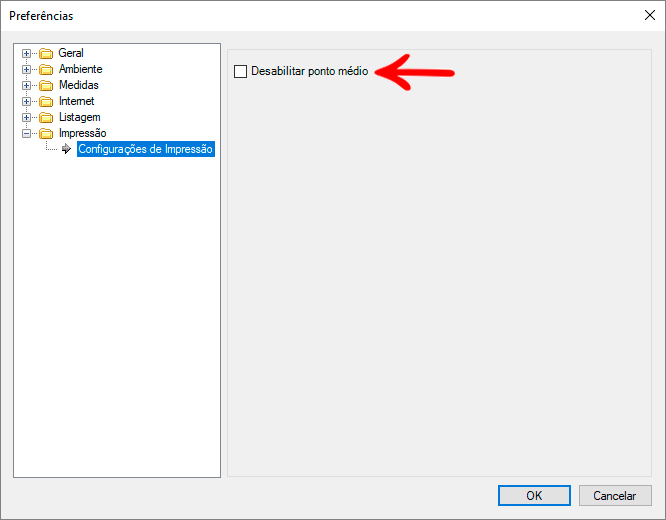

1. Com o Promob aberto acesse Ferramentas - Preferências - Impressão - Configurações de Impressão.

2. Habilite ou desabilite a opção Desabilitar Ponto Médio conforme a necessidade.




  •  Cota Linear: cota a distância entre dois pontos. Para inseri-lá realize os pocedimentos abaixo:

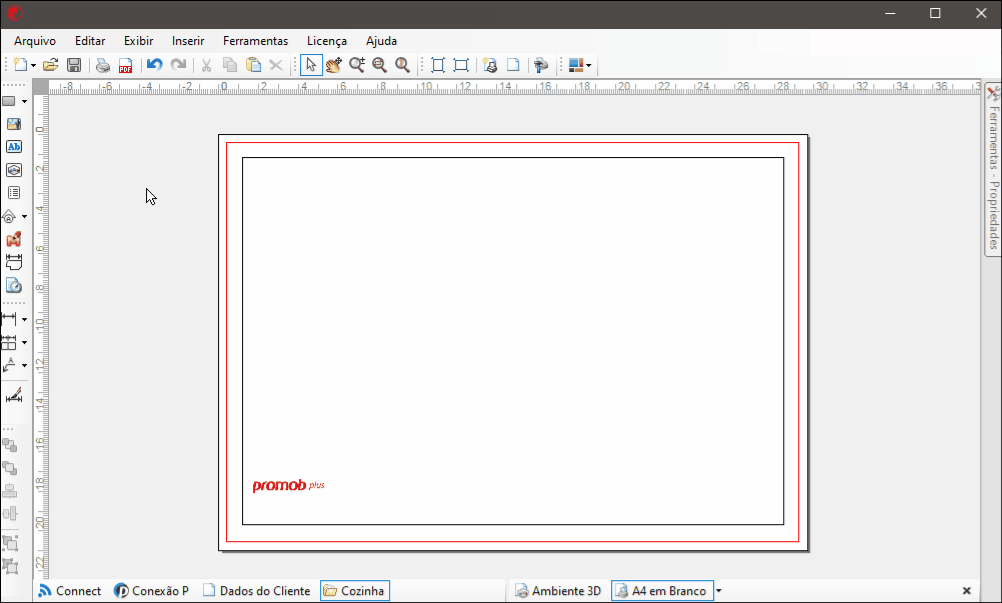

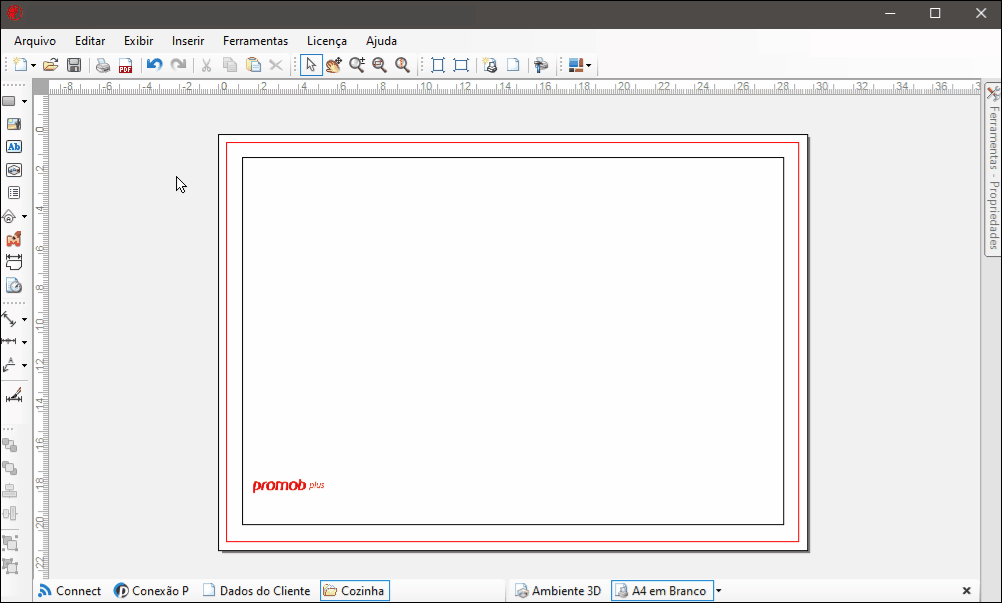

  1. Insira uma viewport na página de impressão.
  2. Posicione o projeto na vista desejada, e em modo ortogonal.
  3. Selecione a Viewport e acesse Editar Viewport.
  4. Em Vistas, selecione uma das opções para visualizar seu projeto.
  5. Selecione Ortogonal/Perspectiva.
  6. Na barra lateral esquerda, selecione a Cota Linear.
  7. Clique no primeiro ponto, mova o mouse e clique no segundo ponto que deseja finalizar a cota.
  8. Movimente o mouse para esquerda/direita ou cima/baixo para posicionar a cota e clique para inseri-la.

cotalinea_pt 03.gif



  •  Cota Alinhada: cota a distância diagonal entre dois pontos.
  1. Insira uma viewport na página de impressão.
  2. Posicione o projeto na vista desejada, e em modo ortogonal.
  3. Selecione a Viewport e acesse Editar Viewport.
  4. Em Vistas, selecione uma das opções para visualizar seu projeto.
  5. Selecione Ortogonal/Perspectiva.
  6. Na barra lateral esquerda, selecione a Cota Alinhada.
  7. Clique no primeiro ponto, mova o mouse e clique no segundo ponto que deseja finalizar a cota.
  8. Movimente o mouse para esquerda/direita ou cima/baixo para posicionar a cota e clique para inseri-la.


  • Cota Angular: cota um ângulo.
  1. Insira uma viewport na página de impressão.
  2. Posicione o projeto na vista desejada, e em modo ortogonal.
  3. Selecione a Viewport e acesse Editar Viewport.
  4. Em Vistas, selecione uma das opções para visualizar seu projeto.
  5. Selecione Ortogonal/Perspectiva.
  6. Na barra lateral esquerda, selecione a Cota Angular.
  7. Movimente o mouse para esquerda/direita ou cima/baixo para posicionar a cota e clique para inseri-la.

IMPORTANTE: a cota angular necessita da indicação de pelo menos três pontos para precisa a cota, pois sem eles, não é possível identificar os pontos a serem cotados. Clique sobre os três pontos e observe que o segundo ponto indica o local do ângulo a ser cotado.

cotaangular_pt 05.gif



  • Cota Raio: cota o raio de uma circunferência.
  1. Insira uma viewport na página de impressão.
  2. Posicione o projeto na vista desejada, e em modo ortogonal.
  3. Selecione a Viewport e acesse Editar Viewport.
  4. Em Vistas, selecione uma das opções para visualizar seu projeto.
  5. Selecione Ortogonal/Perspectiva.
  6. Na barra lateral esquerda, selecione a Cota Raio.
  7. Clique no ponto central da circunferência e após em um dos hotpoints disponíveis no arco;
  8. Movimente o mouse para esquerda/direita ou cima/baixo para posicionar a cota e clique para inseri-la.seri-la.

      IMPORTANTE: a cota raio precisa da indicação de dois pontos.



cotaraio_pt 06.gif



  • Cotagem Rápida: cota vários itens ao mesmo tempo.
  1. Insira uma viewport na página de impressão.
  2. Posicione o projeto na vista desejada, e em modo ortogonal.
  3. Selecione a Viewport e acesse Editar Viewport.
  4. Em Vistas, selecione uma das opções para visualizar seu projeto.
  5. Selecione Ortogonal/Perspectiva.
  6. Na barra lateral esquerda, selecione a Cotagem Rápida.
  7. Através de cliques, abra uma janela de seleção nos objetos que deseja cotar, após arraste vertical ou horizontalmente, de acordo com sua necessidade.
  8. Clique com mouse para posicionar a cota.

cotagemrapida_pt 07.gif

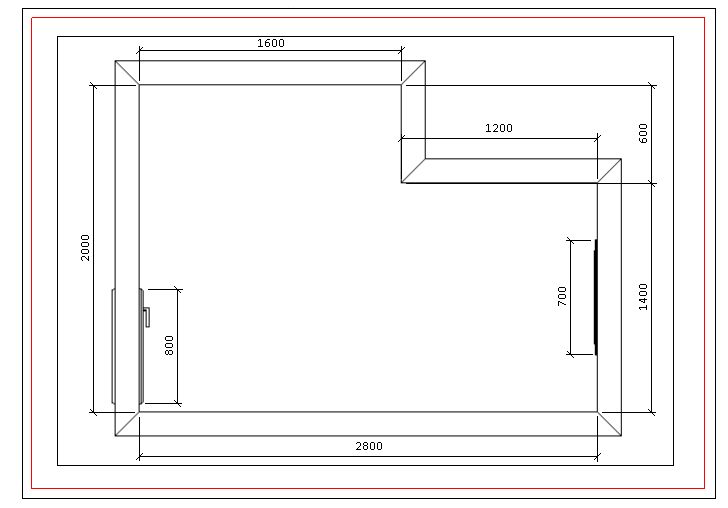

  • Cota Contínua: cota a distância entre vários módulos ao mesmo tempo.
  1. Insira uma viewport na página de impressão.
  2. Posicione o projeto na vista desejada, e em modo ortogonal.
  3. Selecione a Viewport e acesse Editar Viewport.
  4. Em Vistas, selecione uma das opções para visualizar seu projeto.
  5. Selecione Ortogonal/Perspectiva.
  6. Na barra lateral esquerda, selecione a Cota Contínua.
  7. Clique nos pontos que deseja cotar. Após o último ponto, clique com o botão direito do mouse para finalizar a cotagem.
  8. Com o botão esquerdo do mouse, fixe a posição das cotas. Movimente o mouse para esquerda/direita ou cima/baixo para posicionar a cota.

cotacontinua_pt 08.gif



Excluir Cota

Para excluir apenas uma cota da viewport, existem duas opções:

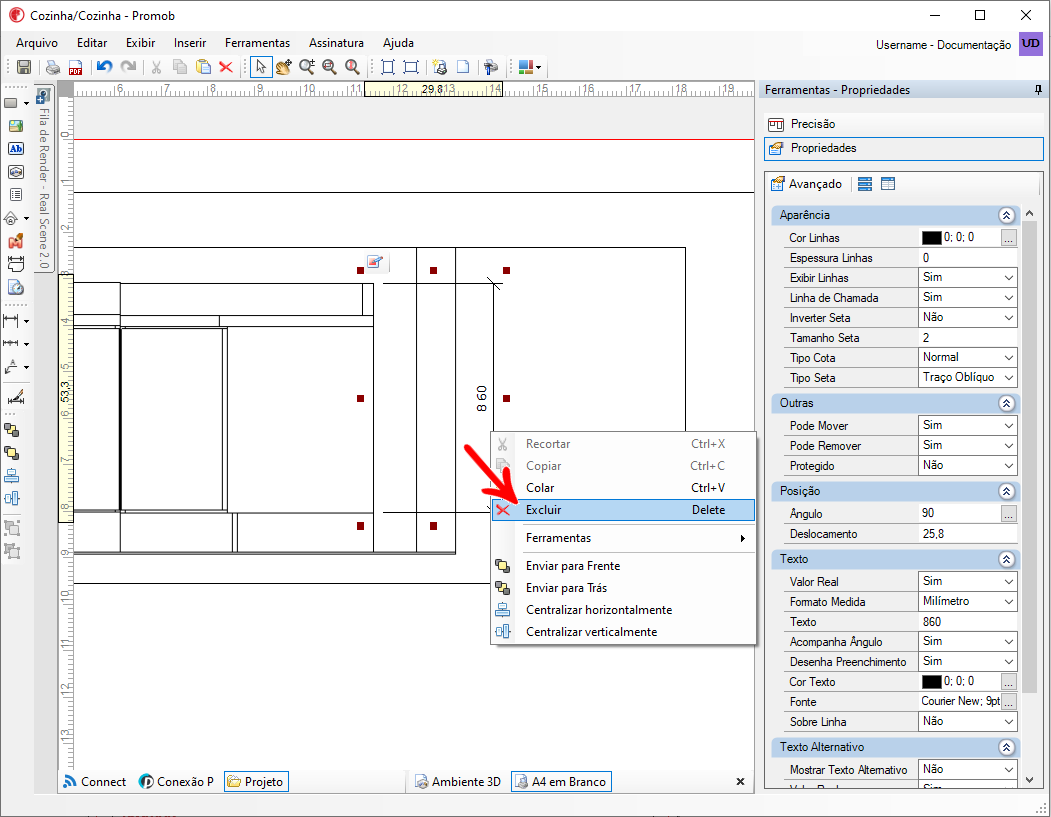

Opção 1: Selecione a cota que deseja excluir, e pressione Delete no teclado.

Opção 2: Selecione a cota que deseja excluir, e selecione na barra superior Excluir.


Para excluir todas as cotas da viewport, faça o seguinte:

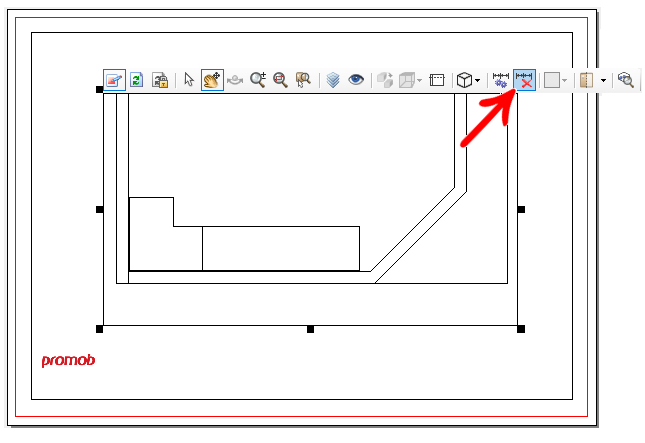

1. Selecione a viewport, e clique em Editar Viewport. Em seguida, selecione Remover todas as cotas.

03_pt 09.png





Editar o valor das cotas

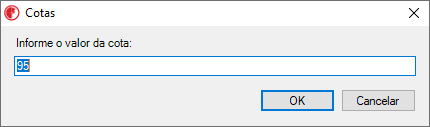

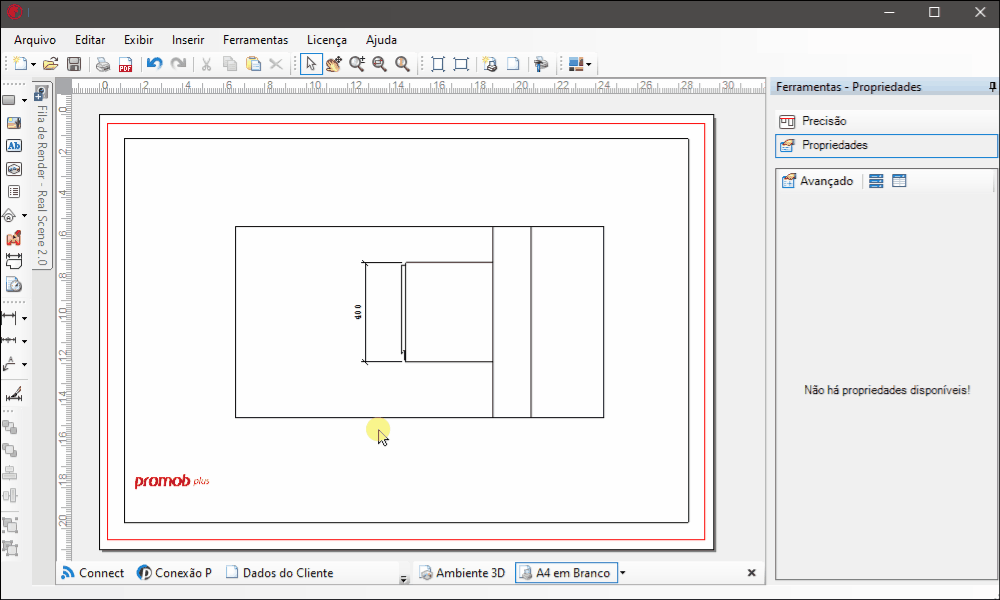

1. Na viewport da área de impressão, dê duplo clique com o mouse sobre a cota que deseja editar;

2. Na janela aberta é exibido o valor atual da cota. Digite a informação que deseja exibir e clique em OK;

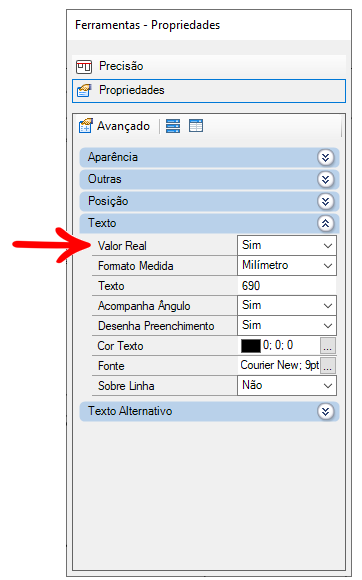

3. Para retornar a exibição do valor real da cota acesse Ferramentas - Propriedades com a cota selecionada e na categoria Texto, altere a propriedade Valor Real para Sim.




Propriedades das Cotas

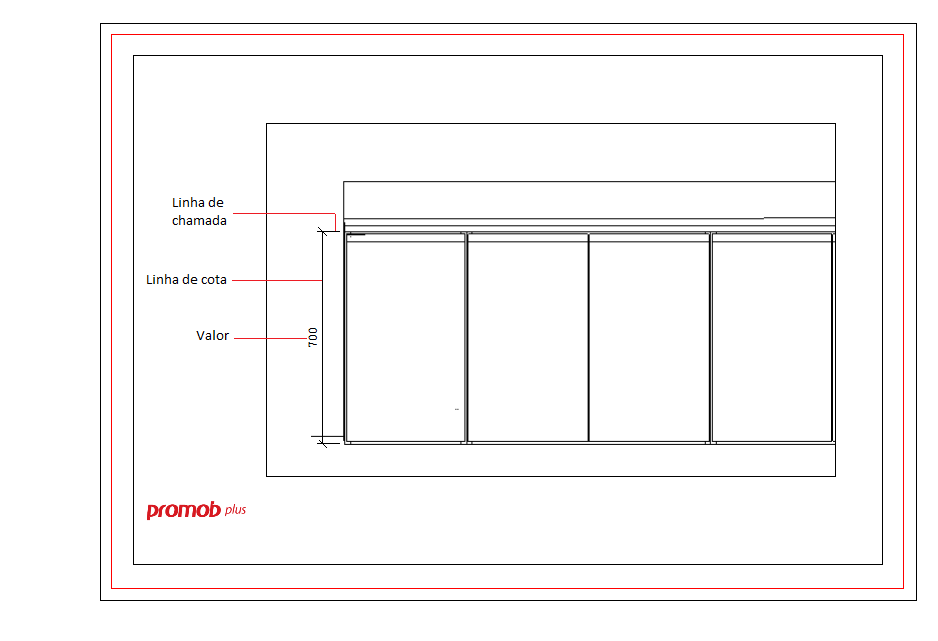

O objeto cota é composto por duas linhas de chamada, a linha de cota e o valor:

principal 10.png

Para configurar as propriedades das cotas, realize os procedimentos abaixo:

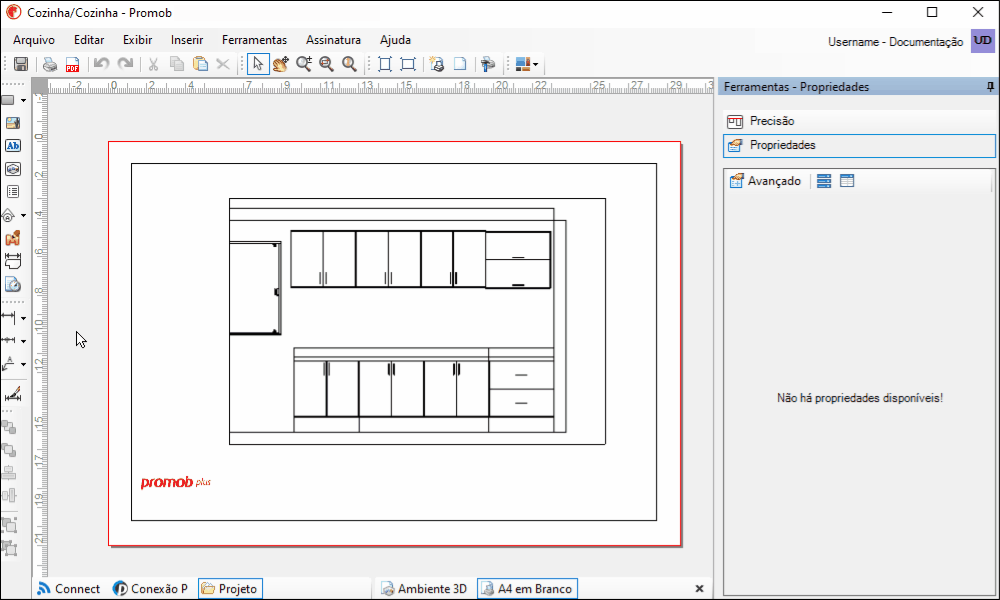

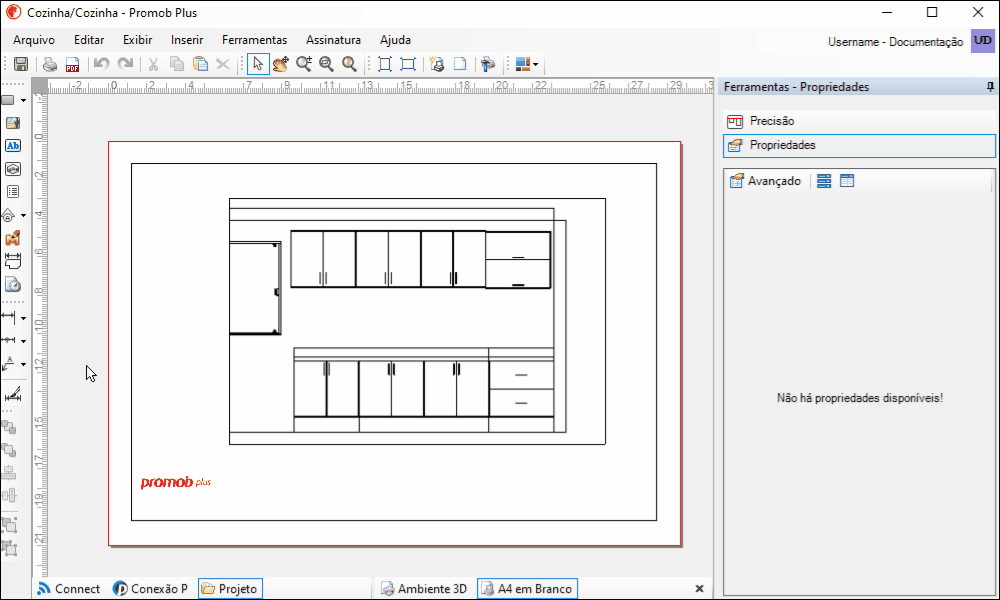

1. Selecione a cota a ser editada, e acesse  Ferramentas - Propriedades:

propi 11.gif

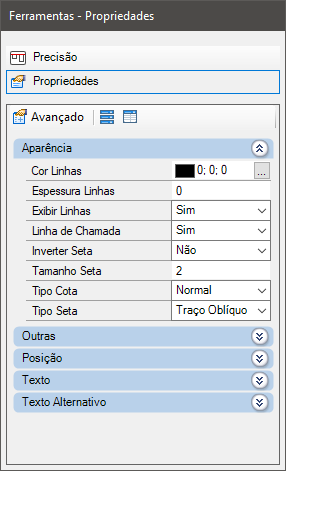

2. Em Aparência, defina:

  • Cor linhas: define a cor que a linha da cota e as linhas de chamada serão exibidas;
  • Espessura de linhas: define a espessura da linha da cota e das linhas de chamada;
  • Inverter seta: define se a ponta da seta, definida no item Tamanho Seta será ou não invertida;
  • Linha de chamada: determina se as linhas de chamada são ou não desenhadas para a cota;
  • Tamanho Seta: define o tamanho da seta;
  • Tipo Cota: altera o tipo da cota de normal e tipo Leader
  • Tipo Seta: define o modelo de seta a ser utilizado nas extremidades da linha de cota;




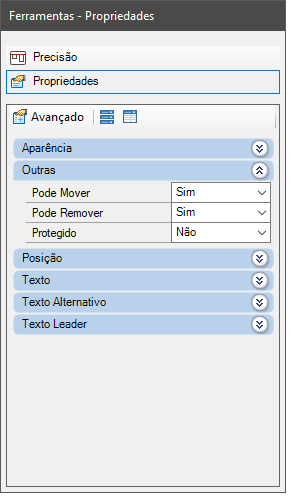

3. Em Outras, defina:

  • Pode Mover: defina se a cota pode ou não ser movida;
  • Pode Remover: defina se a cota pode ou não ser removida;
  • Protegido: defina se a cota pode ou não ter alterações;

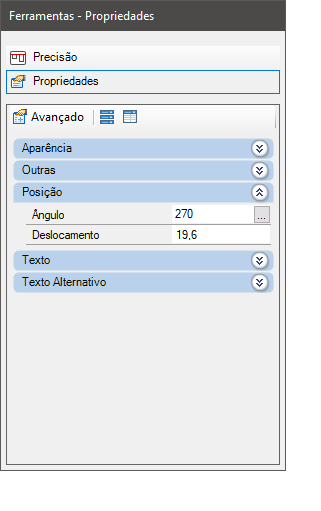

4. Em Posição, defina:

  • Ângulo: defina o ângulo da cota;
  • Deslocamento: defina a distância existente entre os pontos utilizados na definição.

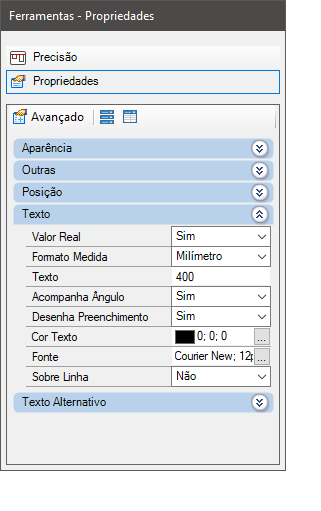

5. Em Texto, defina:

  • Valor Real: defina se o valor real da cota deve ou não ser exibido;
  • Formato Medida: define o formato da medida da cota;
  • Texto: defina o texto a ser apresentado junto à linha de cota.
  • IMPORTANTE: Se esta propriedade estiver em branco, o valor apresentado será o valor real da cota. Caso algum valor seja informado, este será apresentado, desde que a propriedade Valor Real esteja definido como Não.
  • Acompanha Ângulo: defina se o texto da cota acompanha ou não a linha da cota, após a definição do ângulo na categoria Posição.
  • Desenha Preenchimento:
  • Cor Texto: defina a cor do texto do valor da cota;
  • Fonte: defina a fonte do texto do valor da cota;
  • Sobre Linha: define se o texto da cota será exibido sobre ou abaixo da linha de cota;

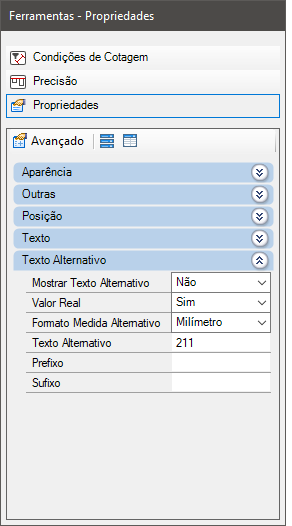

6. Em Texto Alternativo, defina:

  • Mostrar Texto Alternativo: defina se um texto alternativo da cota será ou não exibido;
  • Valor Real: define se o valor real da cota deve ser ou não exibido como texto alternativo.
  • IMPORTANTE: Caso esta propriedade for definida como Não, é exibido o texto informado na propriedade Texto Alternativo.
  • Formato Medida Alternativo: define o formato da medida da cota caso o texto alternativo seja um valor;
  • Texto Alternativo: por padrão, nesta propriedade é apresentado o valor real da cota. Informe o texto alternativo que deseja exibir;
  • Prefixo: informe o texto que deseja exibir antes do texto alternativo;
  • Sufixo: informe o texto que deseja exibir após do texto alternativo;








Condições de Cotagem

Para definir as condições de cotagem, realize os seguintes procedimentos:

1. Insira a viewport e selecione uma das opções de cotagem, exceto a Cotagem Rápida;

2. Acesse Propriedades - Condições de Cotagem.

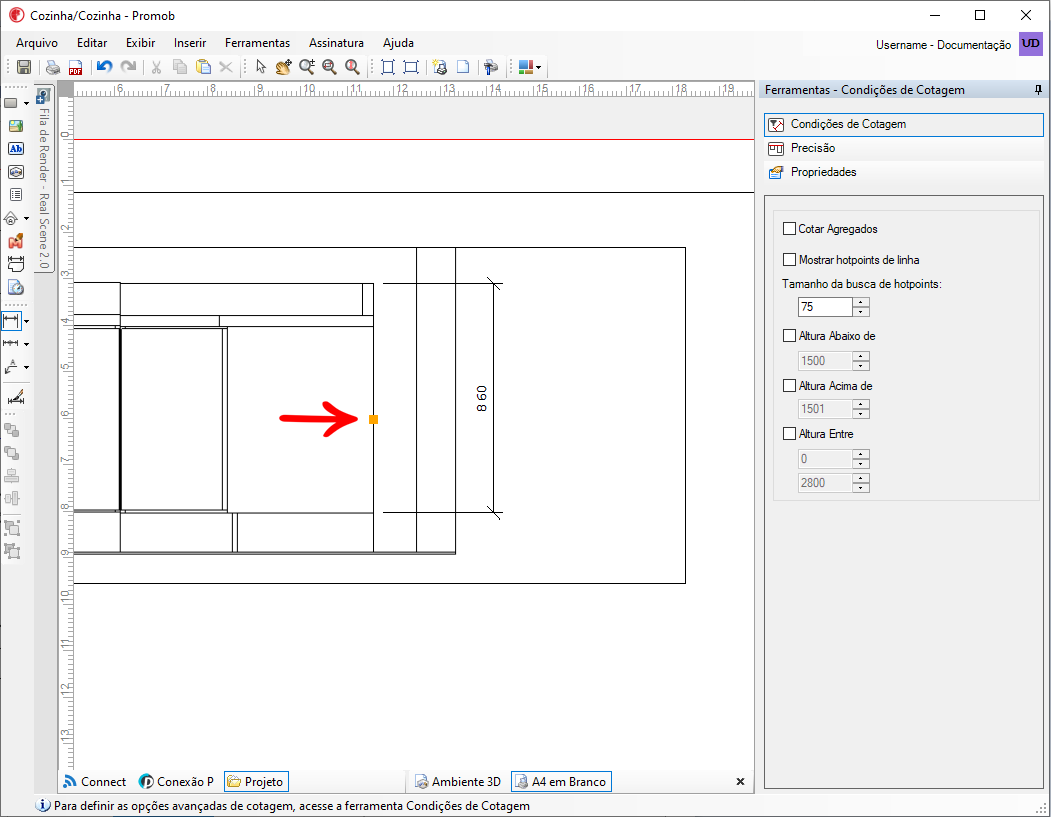

IMPORTANTE: somente serão exibidos na viewport cotada os hotpoints dos itens do ambiente que atendem as condições de cotagem.

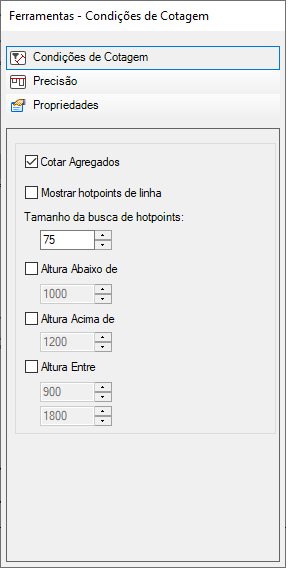

1. Cotar agregados: exibe os hotpoints dos agregados dos módulos;




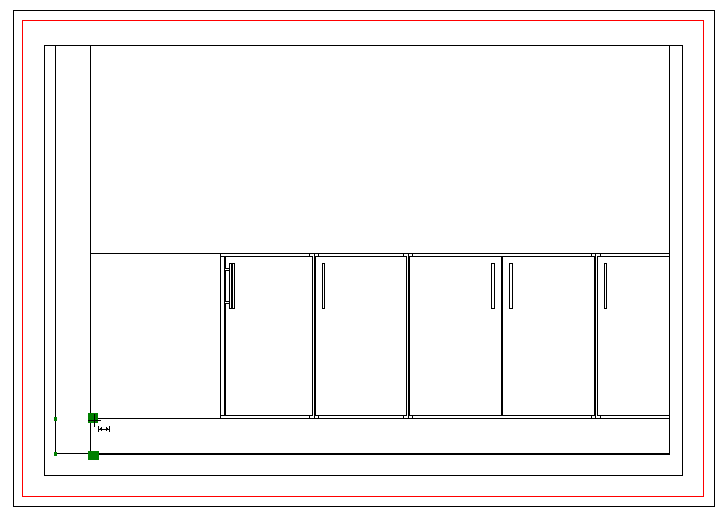

2. Mostrar hotpoints de linha: permite habilitar/desabilitar os hotpoints de linha (hotpoints verdes);


IMPORTANTE: a partir da versão Promob 5.60.15.53 é possivel a seleção de midpoints de linhas.











3. Altura abaixo de: exibe os hotpoints dos módulos que estão abaixo da altura informada;






4. Altura Acima de: exibe os hotpoints dos módulos que estão acima da altura informada;






5. Altura Entre: exibe os hotpoints dos módulos que estão entre a faixa de altura informada.






Cotar agregados do módulo

Para cotar os agregados do módulo, realize os procedimentos abaixo:

1. Habilite uma das opções de cotagem .

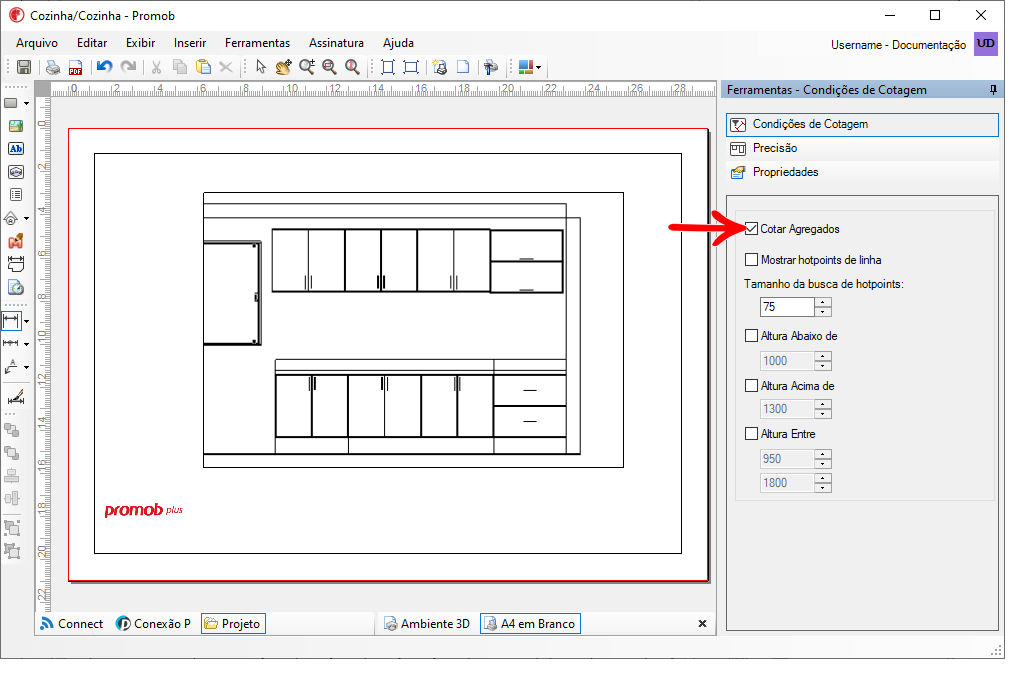

2. Acesse Ferramentas - Condições de Cotagem e marque Cotar Agregados.




3. Na viewport posicione o mouse sobre o agregado e observe que os hotpoints são exibidos. Realize a cotagem dos agregados de acordo com o tipo de cota selecionada.






Cotar as paredes e aberturas do projeto

Para cotar as paredes e as aberturas de um projeto, realize os seguintes procedimentos:

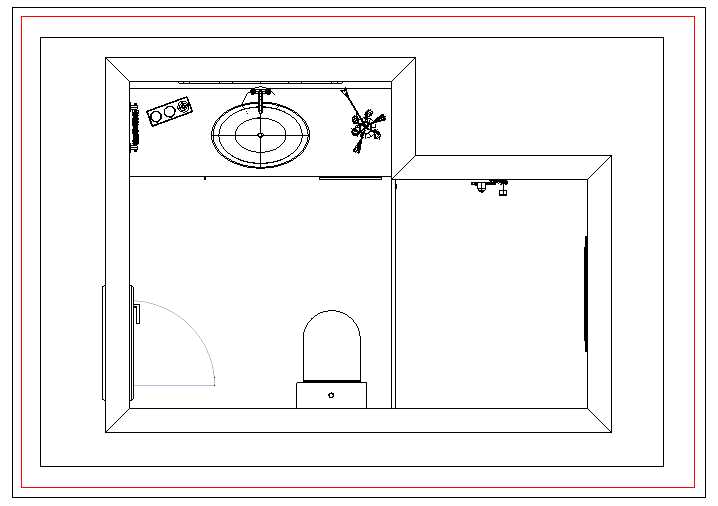

1. Insira uma viewport e posicione a vista do projeto em planta baixa:

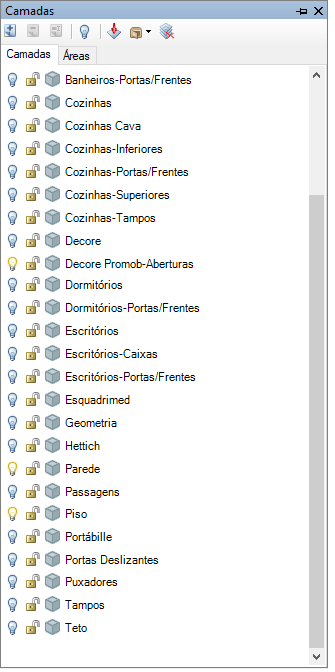

2. Habilite a barra de ferramentas da viewport e acesse a janela de Camadas. Desligue as camadas do projeto, exceto Parede, Piso e Decore - Aberturas;


3. Realize a cotagem das paredes e aberturas.
