O Plugin LeoPlan tem como objetivo permitir a geração de um arquivo JSON contendo as informações do projeto.

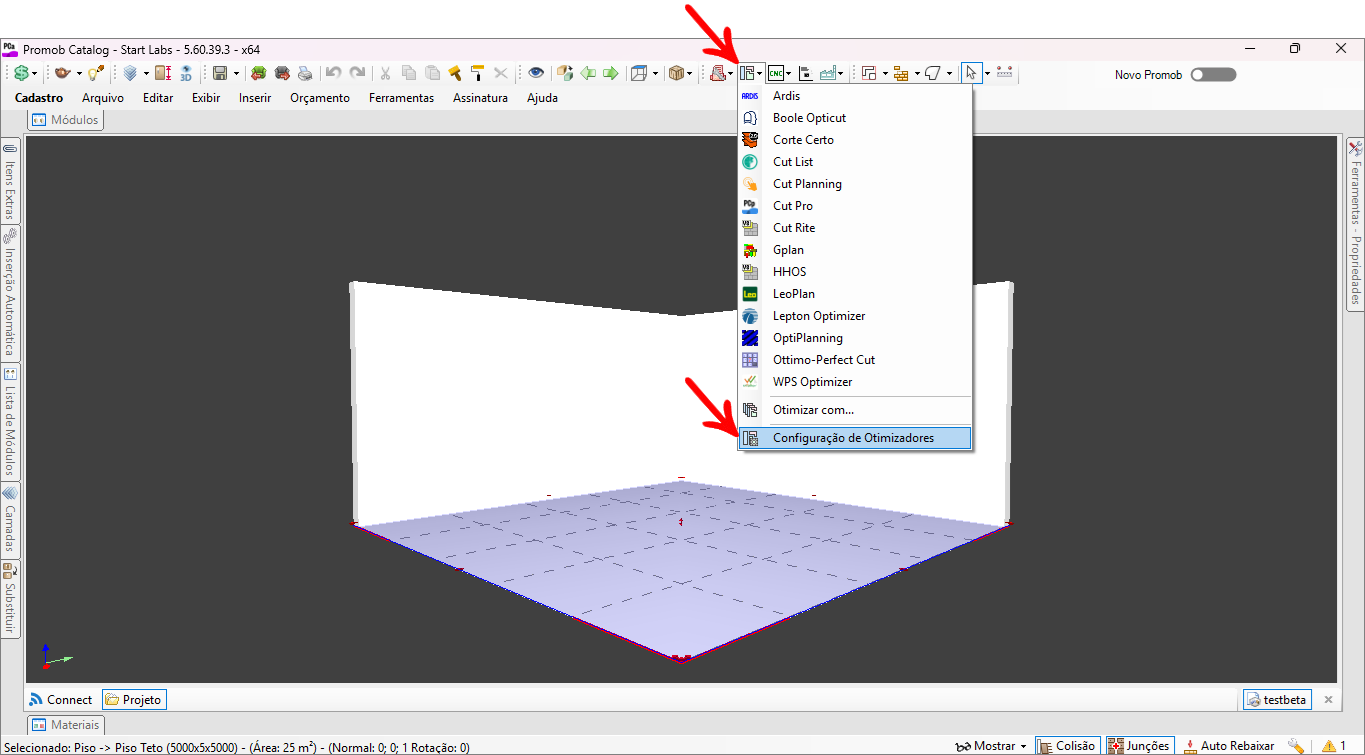

1. Para acessar as configurações do plugin, selecione o menu Plano de Corte - Configuração de Otimizadores.

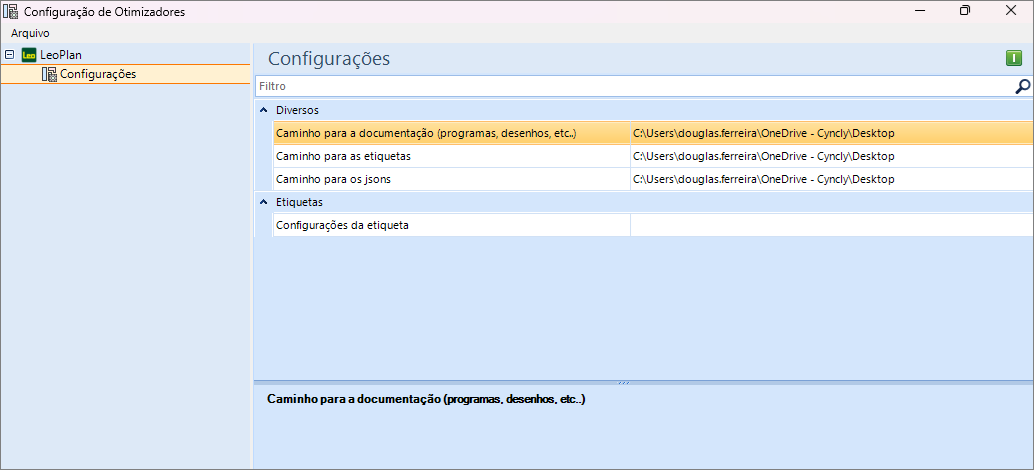

2. Verifique abaixo as configurações do plugin.
Caminho para a documentação: é o caminho escolhido para onde ficará os programas de máquinas (para máquinas ativas), desenhos técnicos.
Caminho para as etiquetas: é o caminho escolhido de onde ficará as imagens de etiquetas geradas.
Caminho para os jsons: é o caminho escolhido de onde ficará os jsons gerados.
Configurações da etiqueta: clique aqui para conferir a Configuração de Etiquetas.
IMPORTANTE: por padrão o caminho escolhido é o desktop do computador, é necessário que o cliente ajuste conforme ele necessite.

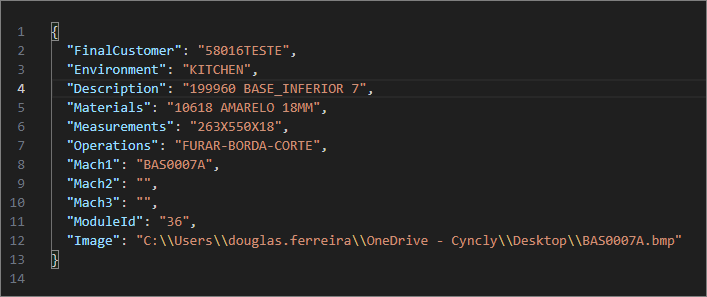

3. O Json da Leo contém as seguintes informações:
FinalCustomer: nome do cliente do projeto.
Environment: tipo de ambiente do projeto.
Description: ID da LeoMob, a descrição da peça e o ID único da peça.
Materials: código e a descrição do Material da peça.
Measurements: dimensões da peça (LarguraXComprimentoXAltura).
Operations: operações que serão feitas na peça (as operações irão aparecer na tela de cadastro de operações conforme o campo adicionado, no caso, o Campo Rótulo de Operação; caso o cliente não faça o cadastro, será utilizado o ID da operação).
Mach1: primeiro programa de máquina (obs: caso a máquina não consiga fazer o programa por alguma restrição, esse campo ficará em branco).
Mach2: segundo programa de máquina.
Mach3: terceiro programa de máquina.
ModuleId: ID do módulo pai.
Image: caminho da etiqueta da peça.
IMPORTANTE: Na aba de Cadastro de Orçamento de Operações, foi incluído um novo campo chamado Rótulo de Operação. Se esse campo for preenchido, o nome informado será incluído no JSON das operações.
