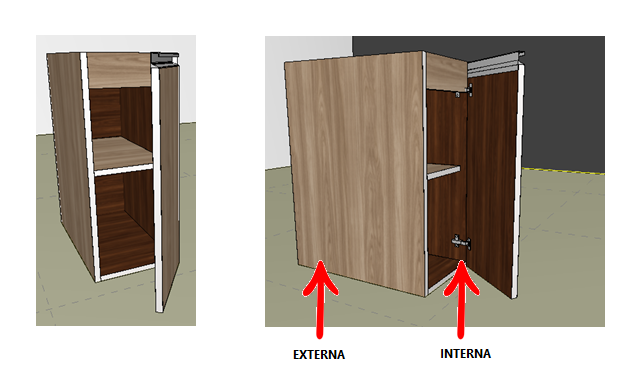

La configuración de las hojas externas y las hojas internas está disponible en Promob Start:
Compruebe a continuación la información necesaria para el registro de las hojas en Promob Start:
Atributos

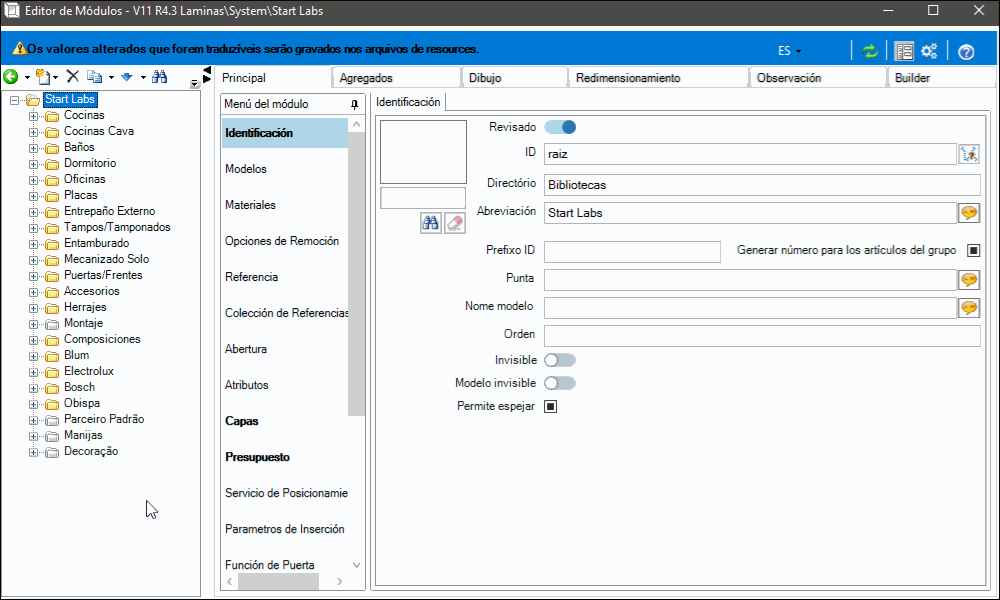

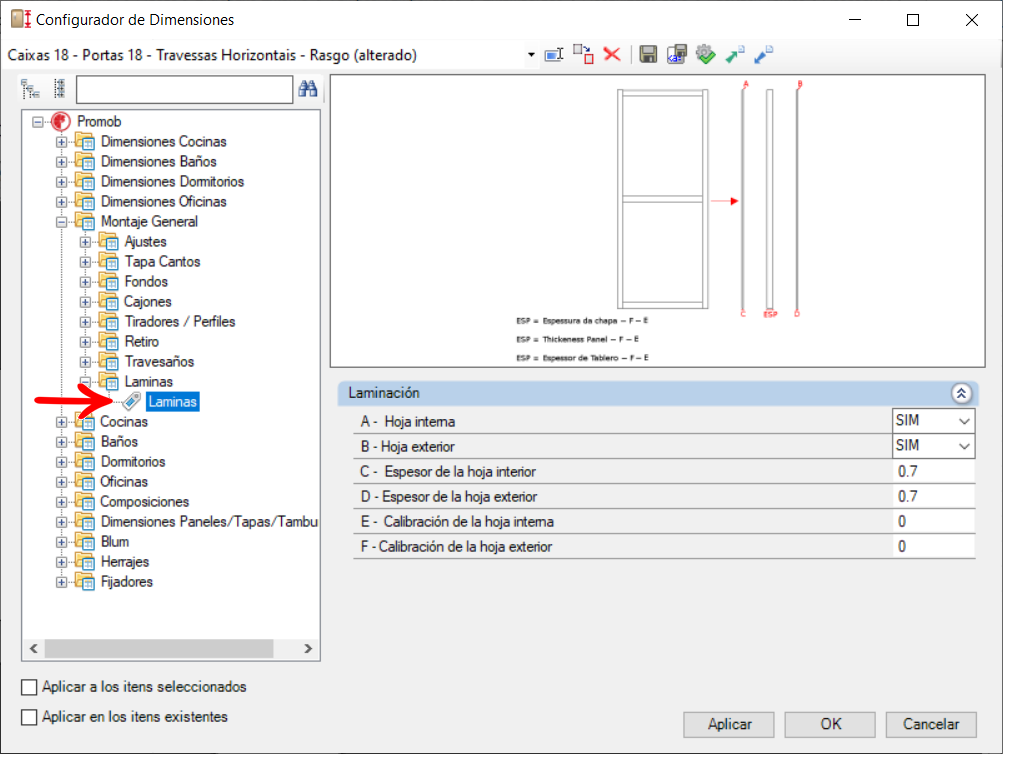

Los atributos utilizados para configurar las cuchillas se registran en el Configurador de Dimensiones en Montaje General - Laminas.
Estos atributos son:
- Hoja interna: define si la pieza tendrá una hoja interna.
- Hoja externa: define si la pieza tendrá una hoja externa.
- Espesor de la hoja interior: define el espesor de la hoja interior.
- Espesor de la hoja exterior: define el espesor de la hoja exterior.
- Calibración de la hoja interna: Establece el espesor de calibración de la hoja interna.
- Calibración de la hoja externa: Establece el espesor de calibración de la hoja externa.
Aplicación de los atributos

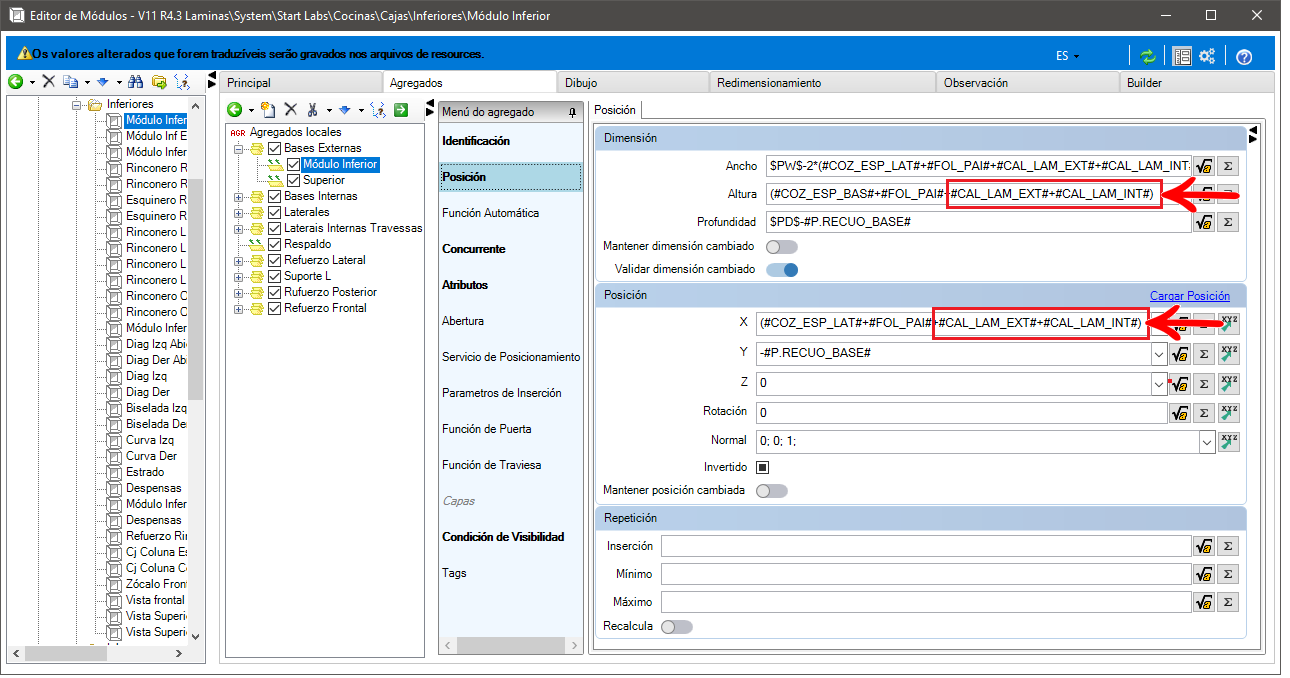

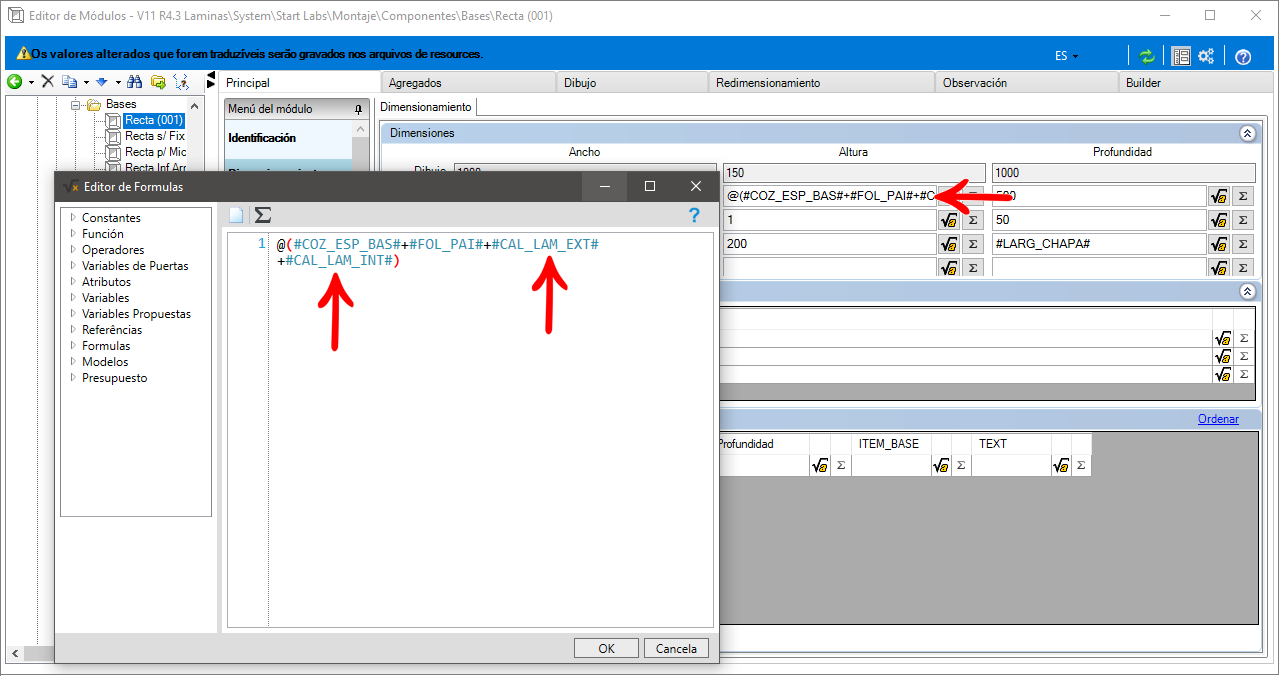

Los atributos #CAL_LAM_EXT# y #CAL_LAM_INT# se añaden al atributo #FOL_PAI# en la construcción de cajas y dimensión de piezas:
Modelos
En el registro de modelos se crea un grupo asociado para las hojas, y dirigido a los modelos específicos de hojas externas y hojas internas.

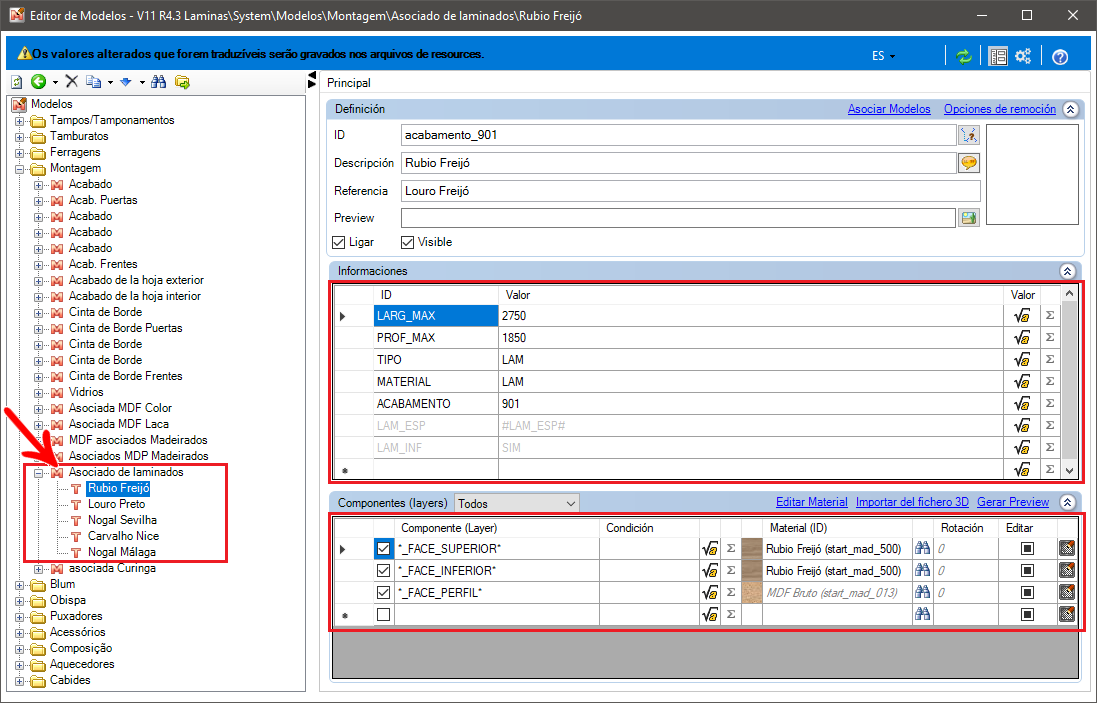

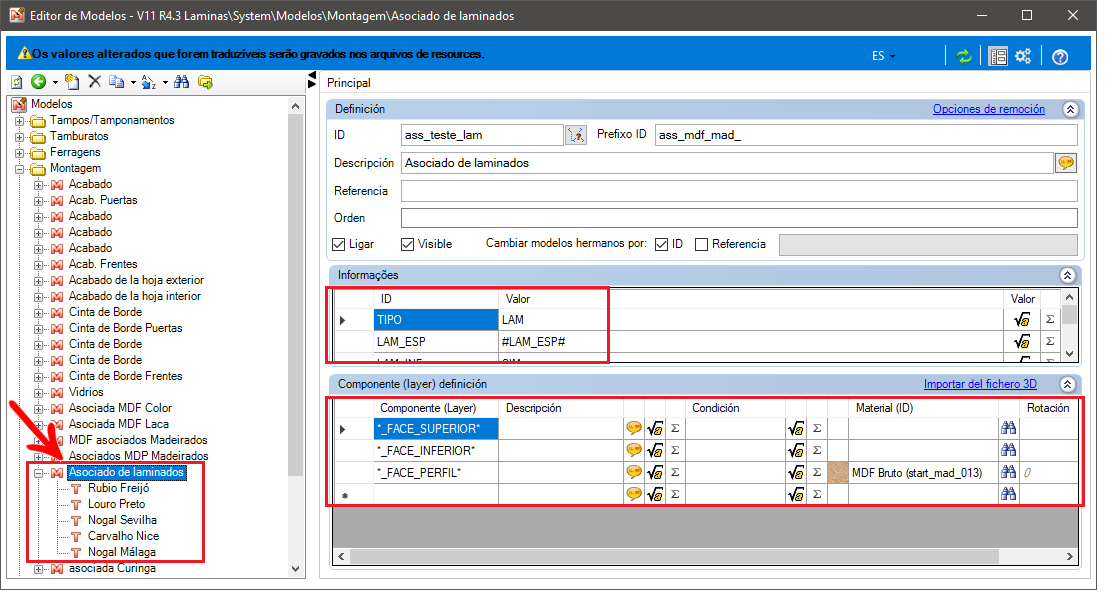

En el registro de Asociados Laminados, en el campo Información, se debe registrar lo siguiente:
- TIPO - LAM
- LAM_ESP - # LAM_ESP #
- LAM_INF - SÍ
En el registro de Asociados Laminados, las capas utilizadas son:
- *_FACE_SUPERIOR*
- *_FACE_INFERIOR*
- *_FACE_PERFIL*
En el registro de materiales, la información debe ser:
- LARG_MAX - (ancho de la hoja)
- PROF_MAX - (profundidad de la hoja)
- TIPO - LAM
- MATERIAL - LAM
- ACABAMENTO- código de acabado
En el registro de materiales, las layers utilizadas son:
- *_FACE_SUPERIOR*
- *_FACE_INFERIOR*
- *_FACE_PERFIL*

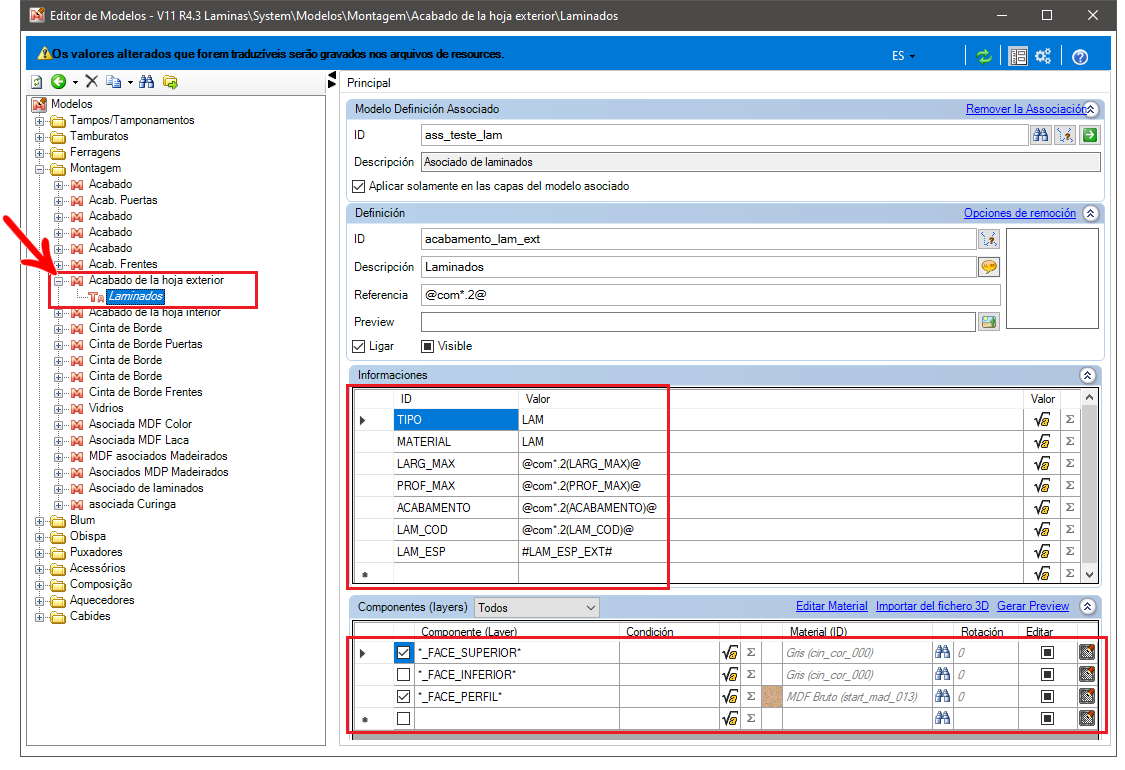

En el registro del Acabado de la hoja exterior:
En el registro de acabados, en el campo Información debe estar registrado:
- TIPO - LAM
- MATERIAL - LAM
- LARG_MAX - @com*.2(LARG_MAX)@
- PROF_MAX - @com*.2(PROF_MAX)@
- ACABADO - @com*.2(ACABAMENTO)@
- LAM_COD - @com*.2(LAM_COD)@
- LAM_ESP - #LAM_ESP_EXT#

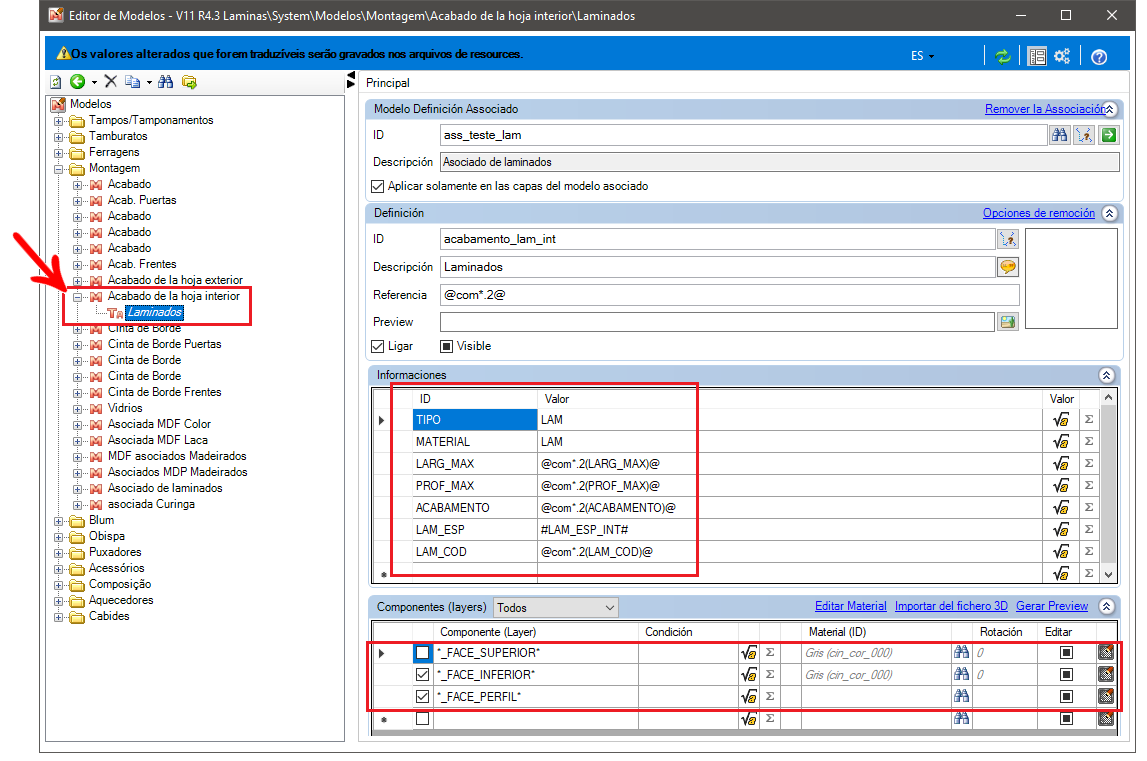

En el registro de Acabado de la hoja Interna:
En el registro de acabado, en el campo de información, se debe registrar lo siguiente:
- TIPO - LAM
- MATERIAL - LAM
- LARG_MAX - @ com * .2 (LARG_MAX) @
- PROF_MAX - @ com * .2 (PROF_MAX) @
- ACABAMENTO- @ com * .2 (FINALIZAR) @
- LAM_COD - @ com * .2 (LAM_COD) @
- LAM_ESP - # LAM_ESP_INT #
En el registro de acabado, las capas utilizadas son:
- * _FACE_SUPERIOR *
- * _FACE_PERFIL *
Estructura de la hoja

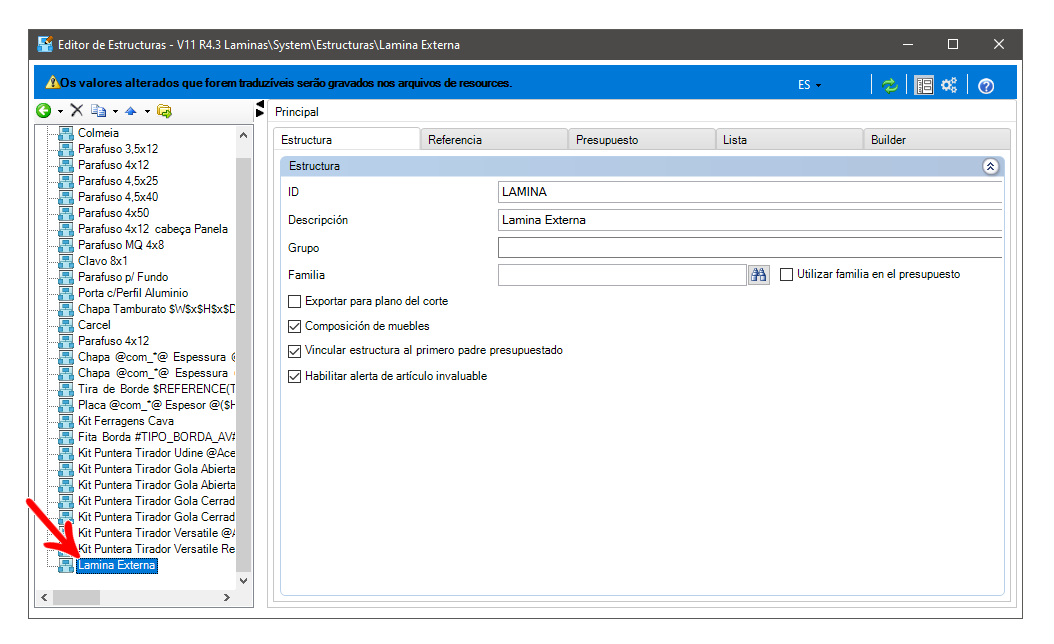

Las hojas tienen su propia estructura que se asocia a los componentes de la cuchilla, y se registra en el Editor de Estructura.

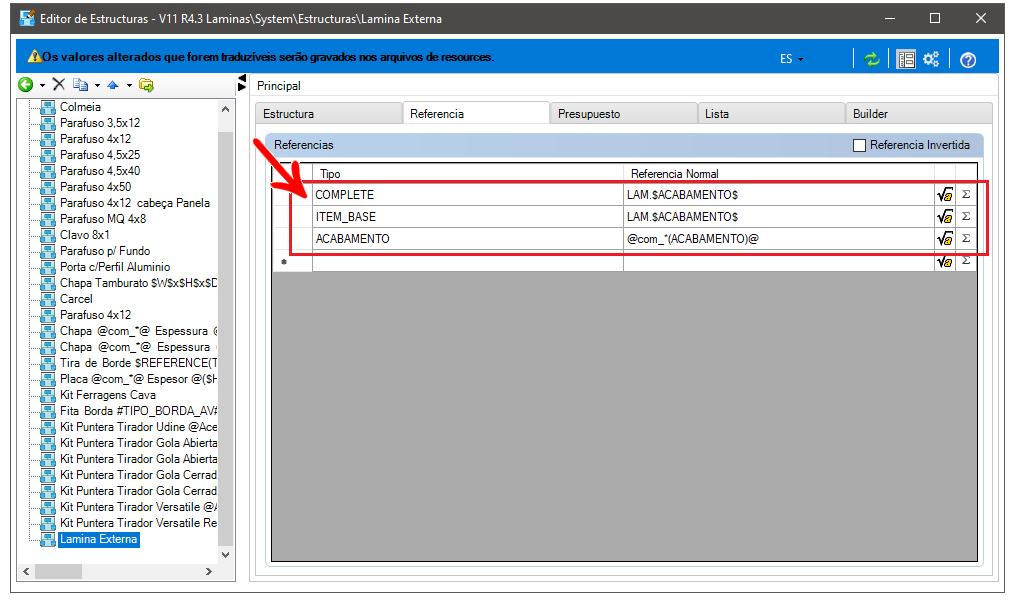

La referencia de las hojas está formada por LAM.$ACABADO$:
- LAM: Hoja
- $ACABAMENTO$: Código de finalización registrado en la pantalla del modelo.

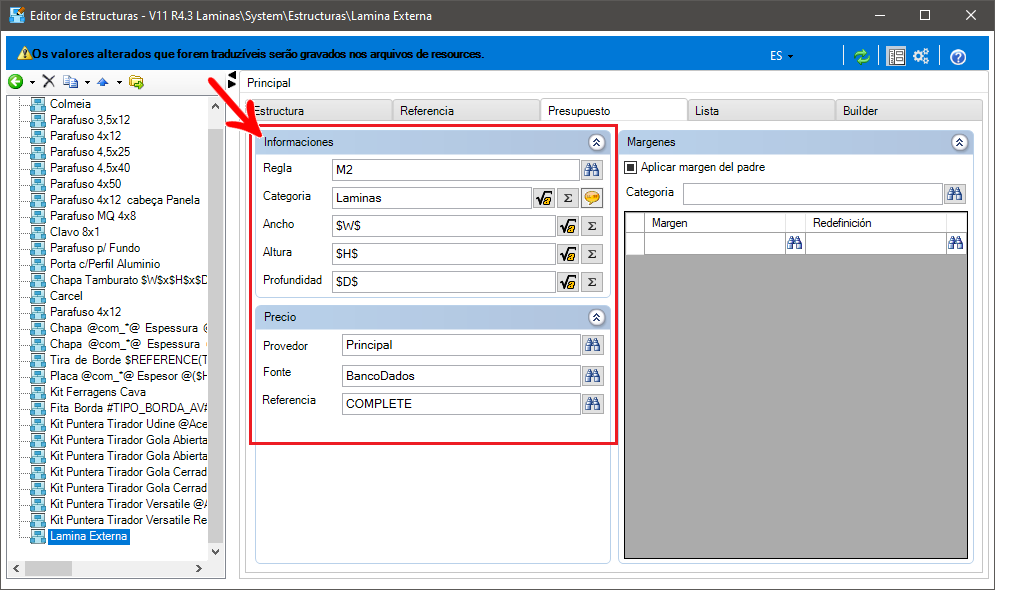

Las hojas se cotizan por M2:
- Regla - M2
- Categoría - Hojas
- Anchura - $W$
- Altura - $H$
- Profundidad - $D$
Registro de laminas
Montaje - Hojas

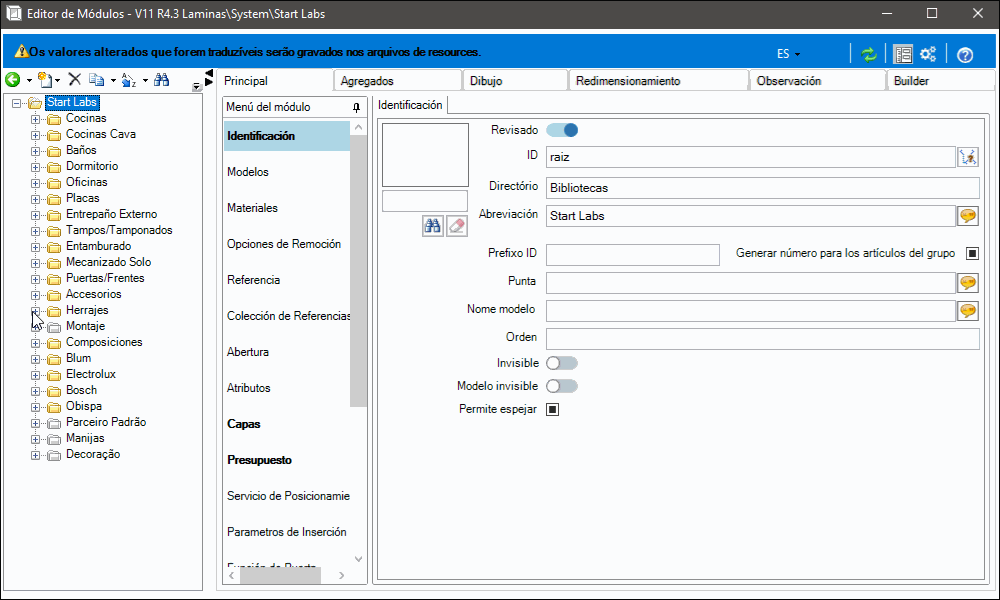

Las hojas se registran en Montaje- Laminas, en esta carpeta se registran la Hoja Externa y la Hoja Interna, que se utilizan para ensamblar las partes que componen los módulos.

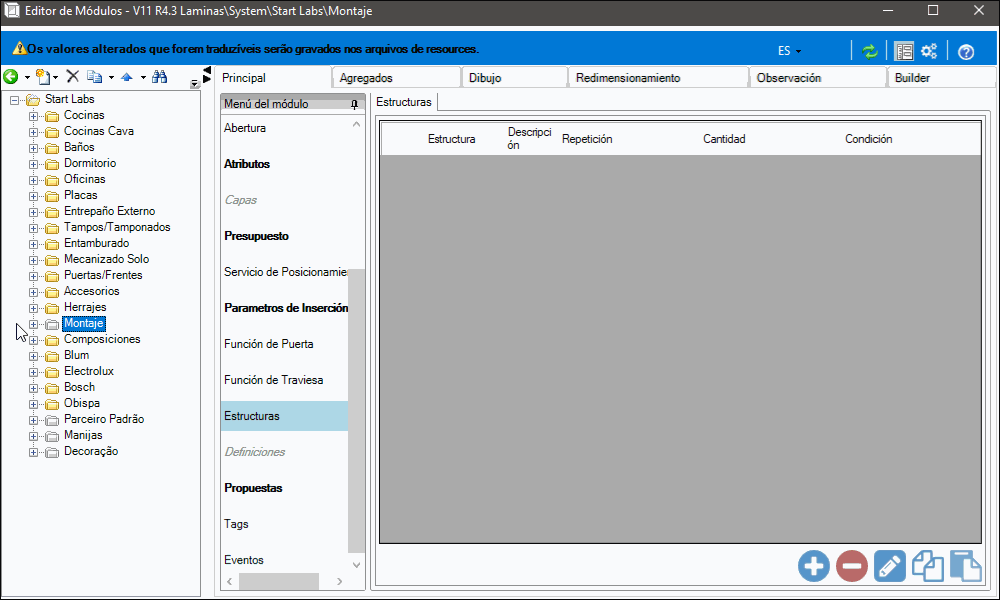

En esta carpeta se registra la estructura de Hoja creada anteriormente:
En el nivel inferior se encuentran las Hoja Exterior e Interior, donde se registra la información relativa a la identificación, dimensiones, modelo y documentación de los componentes.
Montaje - Laminas (piezas especiales)
En Laminas - Montaje se encuentran las Hojas Externas e Internas creadas para piezas con características especiales, estas se registran con la información relevante para la identificación, dimensiones, modelo y documentación de los componentes, según el mismo estándar que los ítems anteriores:
Laminas - Puertas/Frentes
En Hojas - Puertas/Frentes son las Láminas Externas e Internas creadas para las puertas, se registran con la información pertinente en cuanto a identificación, dimensiones, modelo y documentación de los componentes, según el mismo patrón de los ítems anteriores:
Registro Hojas de agregados de datos
En la carpeta principal del montaje se crean dos agregados, que se asociarán a los componentes del módulo:
- LAM_INF (Hojas inferiores) - Hoja exterior e interior
- LAM_SUP (Hojas superiores) - Hoja exterior e interior
Estos elementos se colocan de acuerdo con la necesidad de ensamblar las partes de composición de los módulos.

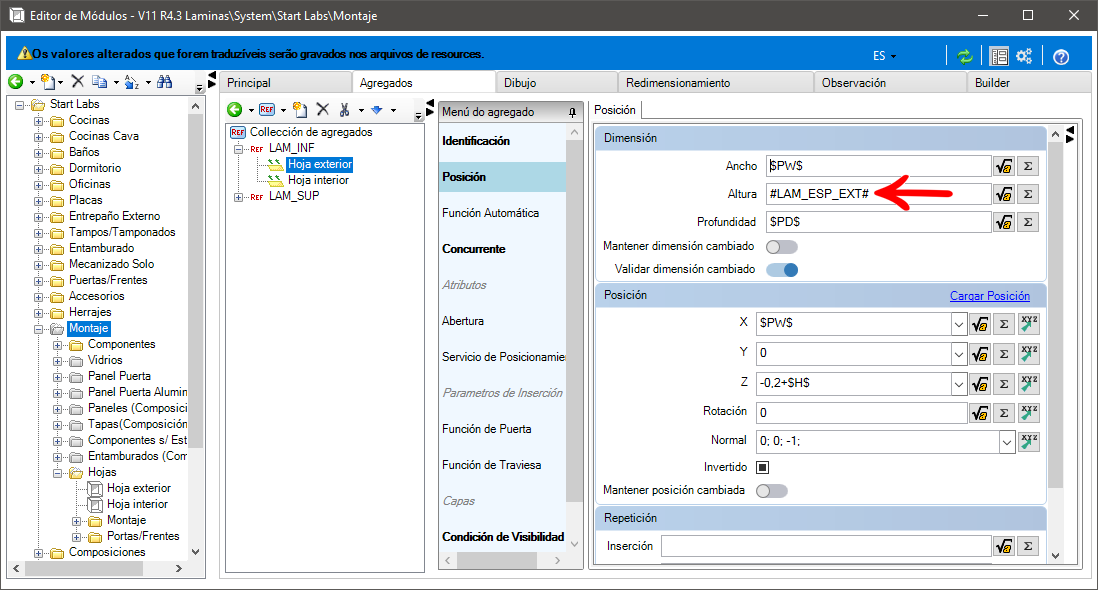

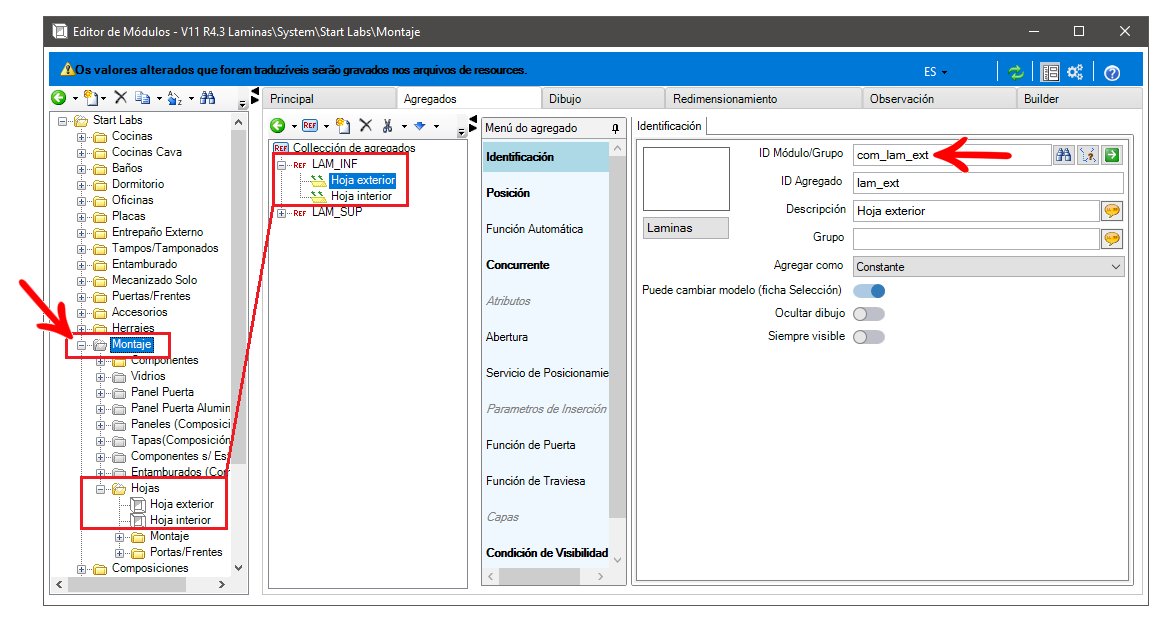

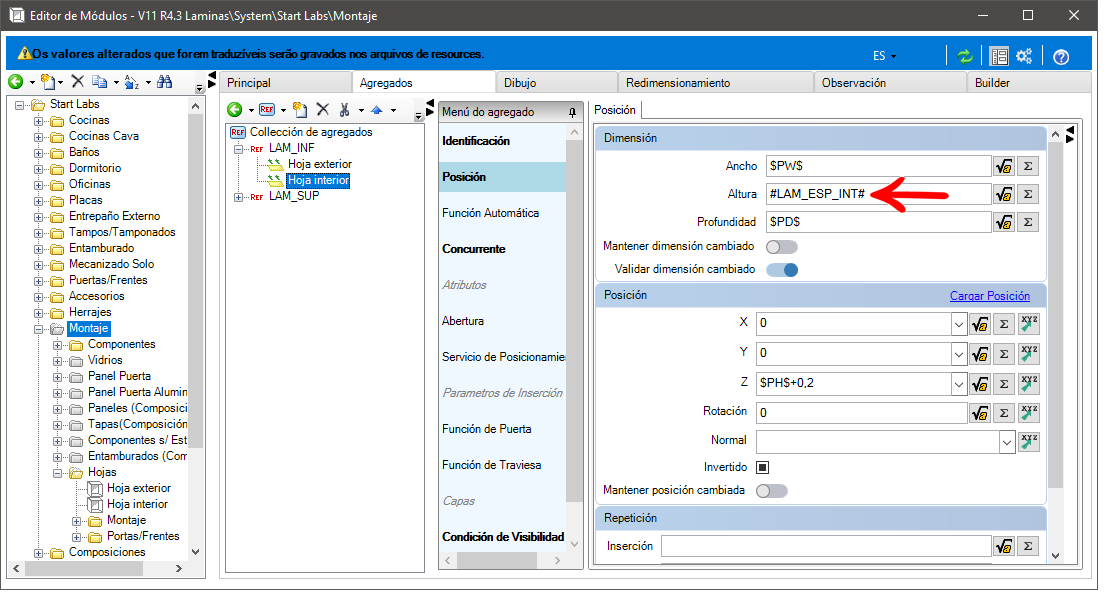

En estos agregados se asocian los elementos creados en la carpeta Montaje - Hojas:

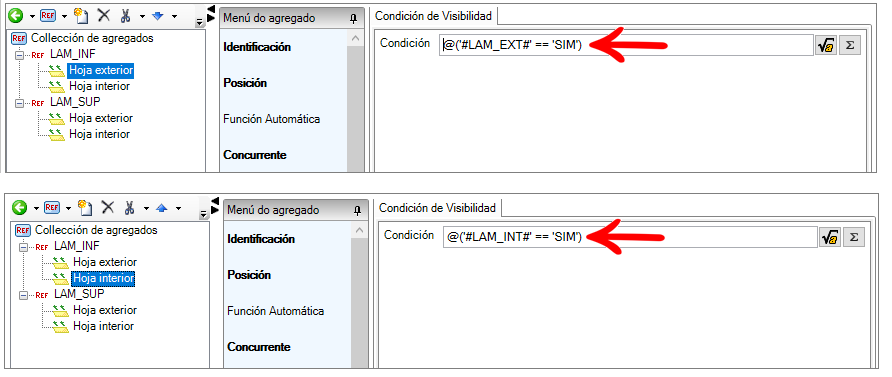

Condición de visibilidad aplicada según los atributos creados para las hojas:
Hojas agregadas a componentes

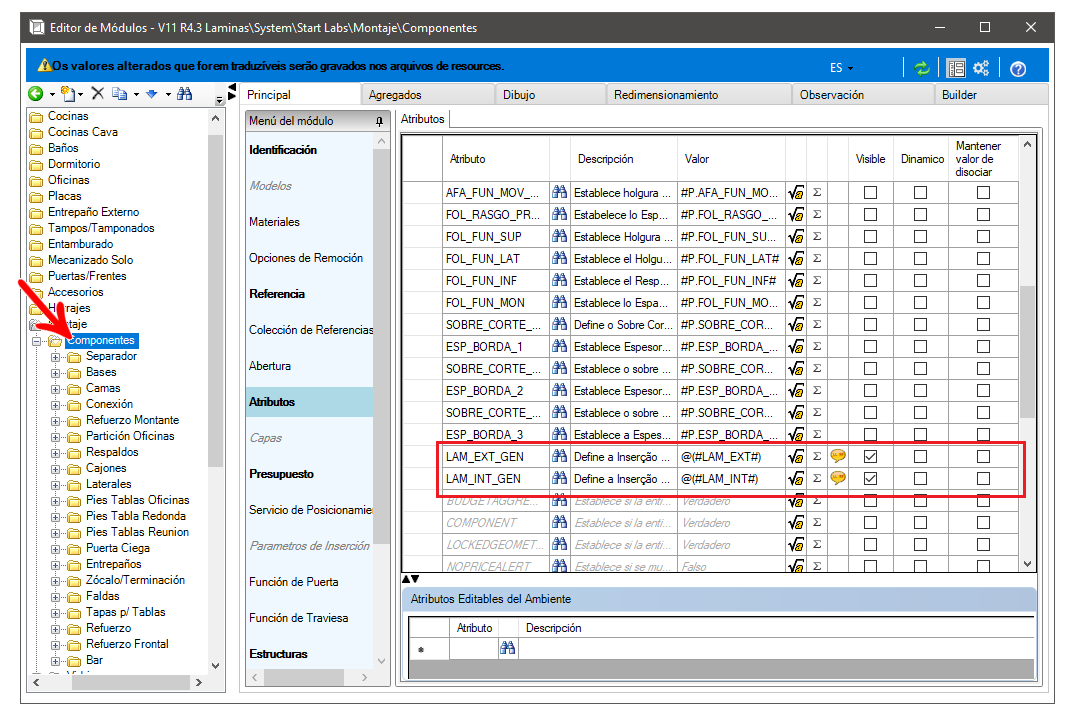

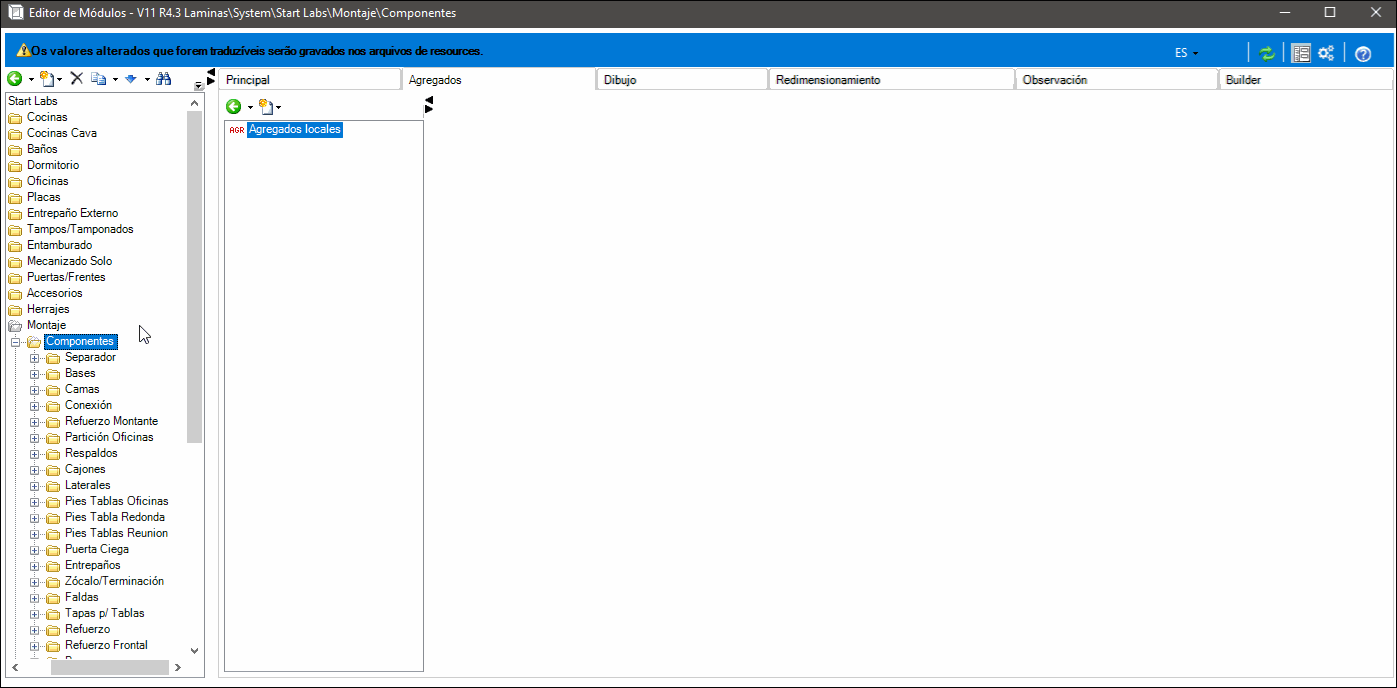

En la carpeta principal del componente se aplican los atributos de inserción de hojas.
En las carpetas de componentes, las chapas están agregadas, formando parte de la composición de la hoja.
Entorno 3D

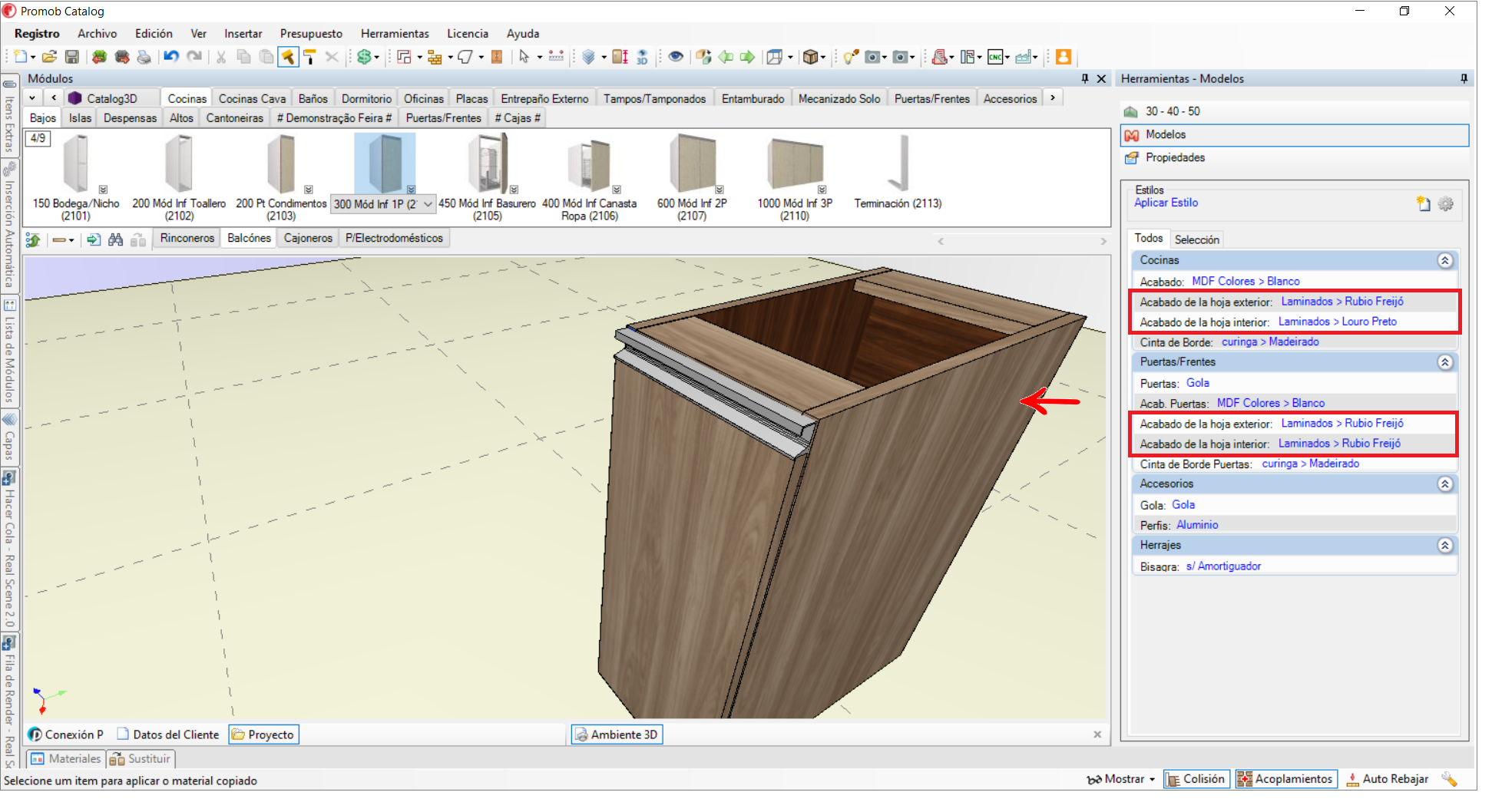

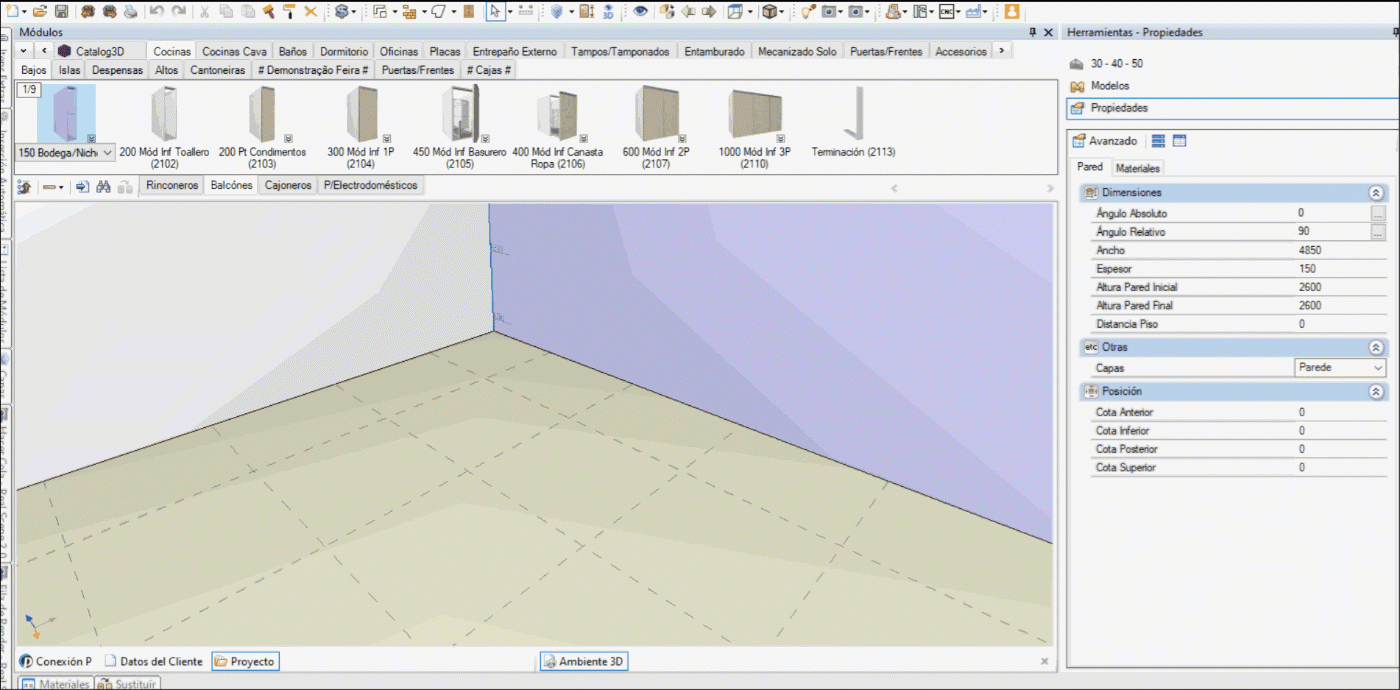

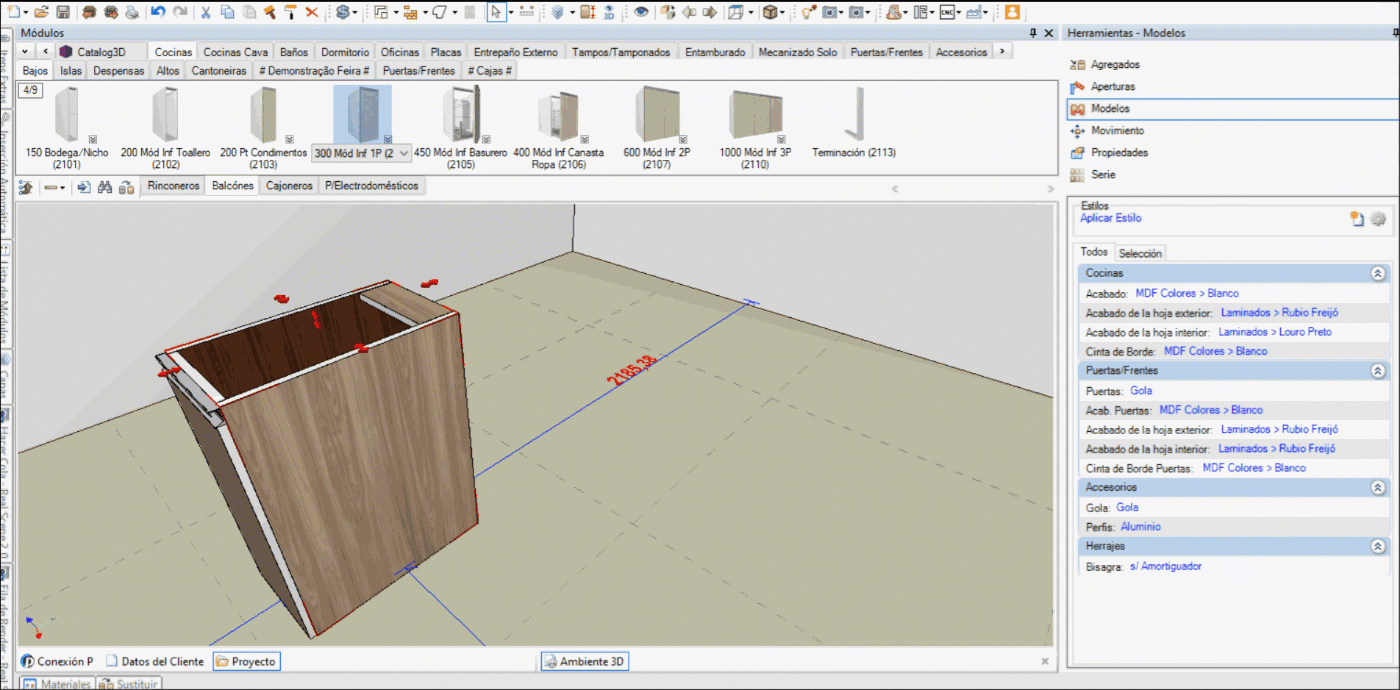

Al insertar un módulo en el entorno, viene con la configuración predeterminada del sistema, que se puede cambiar a través de los modelos y el configurador de dimensiones:

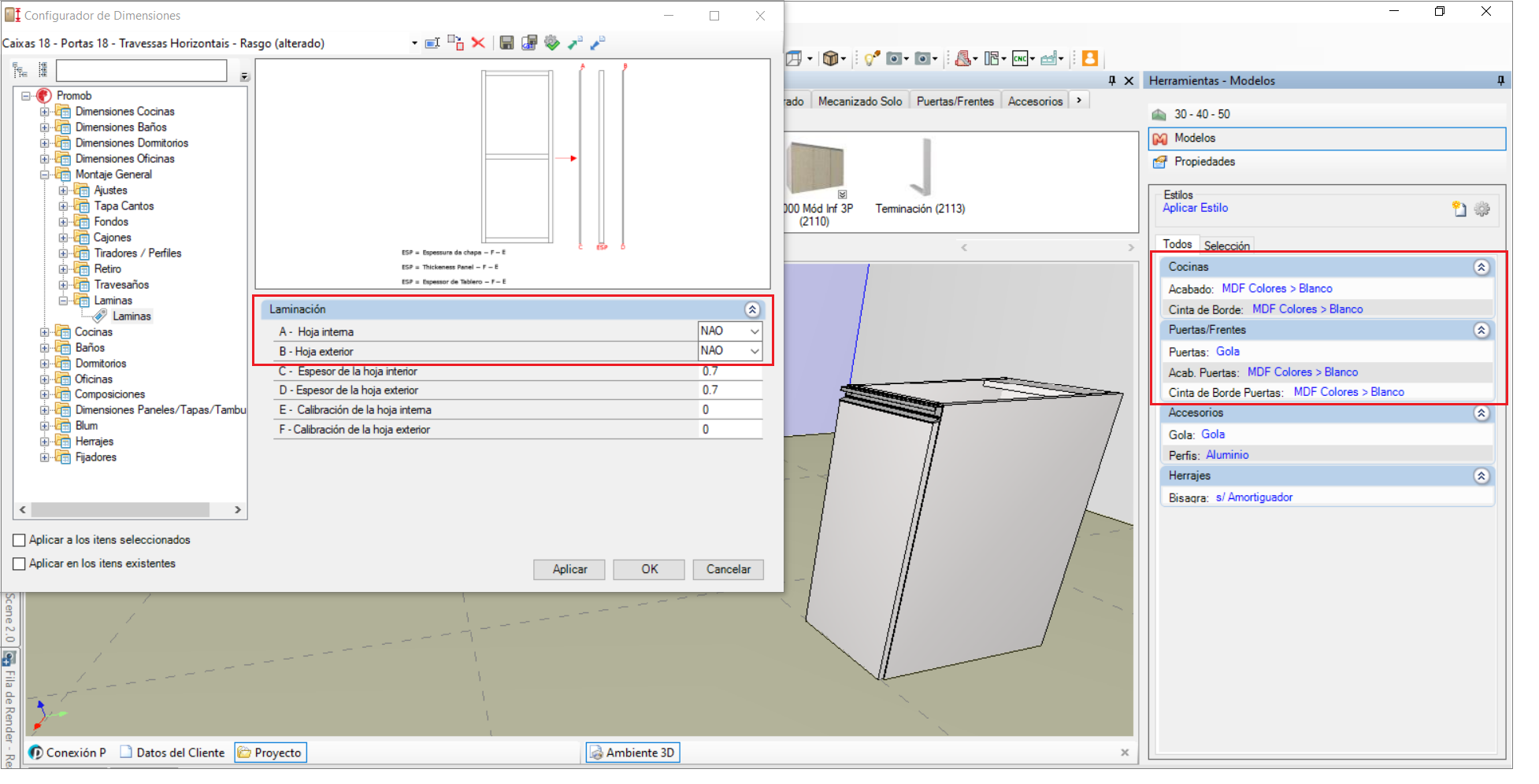

Al aplicar el valor NO a los atributos de inserción de la hoja, en el Configurador de Dimensiones no se visualiza la opción de modelos en los módulos, solo permitiendo la configuración del acabado del tablero:
Las hojas generan información para Informes y Dibujos Técnicos, para más información sobre las funciones que realizan los plugins del Builder para los elementos del Entorno 3D y que tienen cuchillas o pinturas aplicadas a los Modelos, haga clic aquí.
