Disponible en Start V.13 R.0 o superior.
Está disponible el Perfil Led en la biblioteca Start. Es posible insertarlo en todos los elementos de modulación, lado, bases y divisores, además de insertarlo en paneles separados. El Perfil Led permite generar documentación técnica, como planos, presupuesto e informes.
Inserción en el ambiente

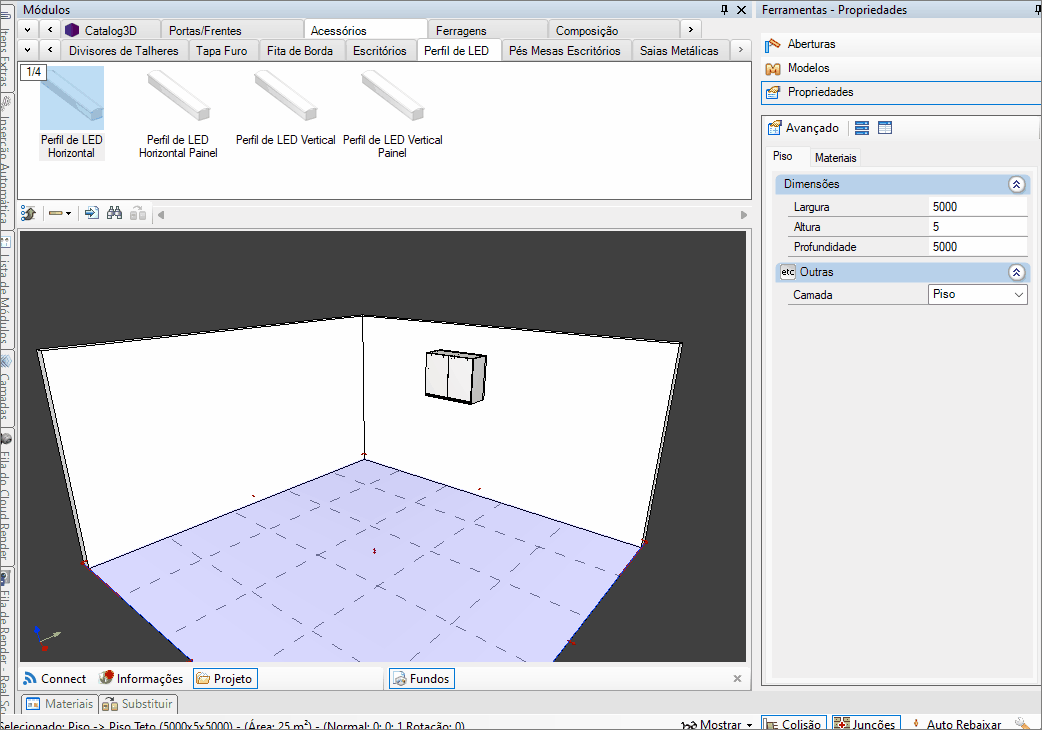

1. Con un módulo insertado en el ambiente, acceda a la pestaña Accesorios - Perfil LED;

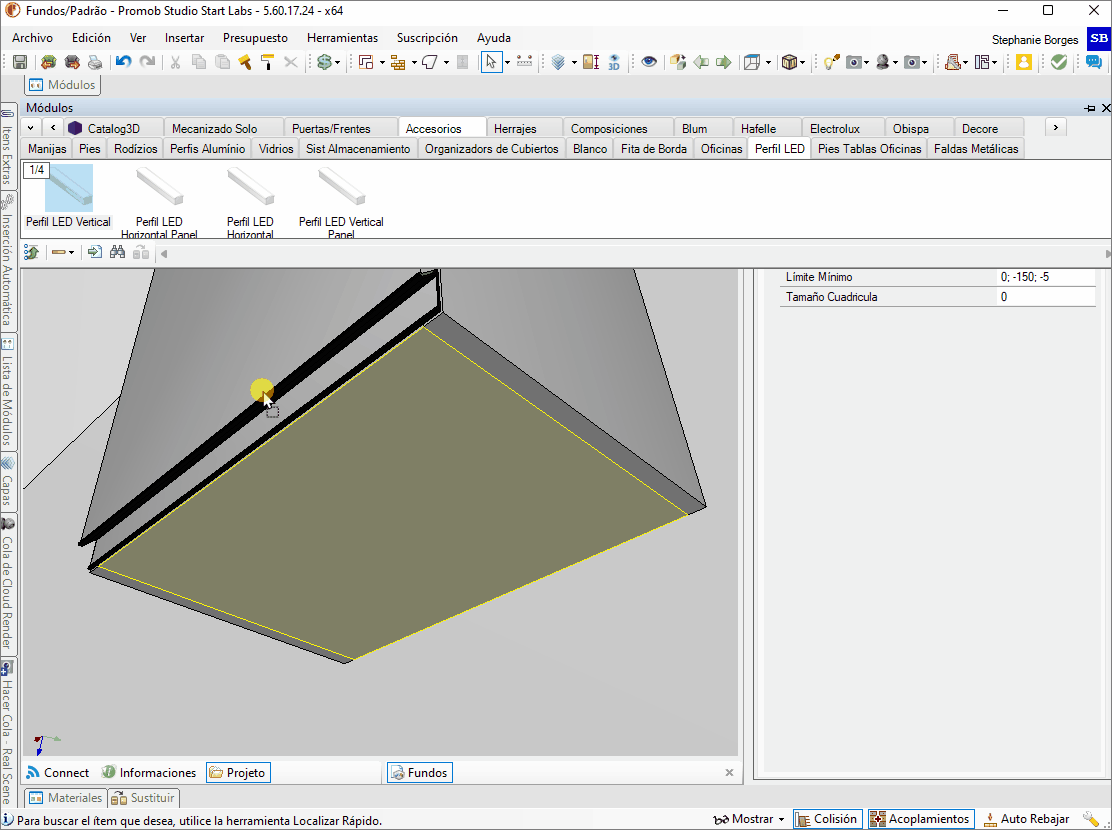

2. Presione la tecla Ctrl y arrastre el perfil a la cara de la pieza;
3. El perfil calcula y se ajusta al tamaño de la pieza;
4. Si es necesario, cambia manualmente el tamaño del perfil usando las flechas, o en la pestaña Propiedades, en el lado izquierdo.
5. Mueva el perfil de la pieza a la posición deseada.
IMPORTANTE
Debido a las limitaciones del sistema, el Perfil Led se ajusta al tamaño de la pieza solo en elementos de forma regular que forman parte de la composición de un módulo. De lo contrario, es necesario ajustar manualmente la posición, la rotación y la dimensión en la pestaña Propiedades y Movimiento.
Son artículos irregulares: bases y tapas con corte para esquina en L, y recorte para columnas
Son artículos individuales: artículos de la línea Composiciones y de la línea Paneles.

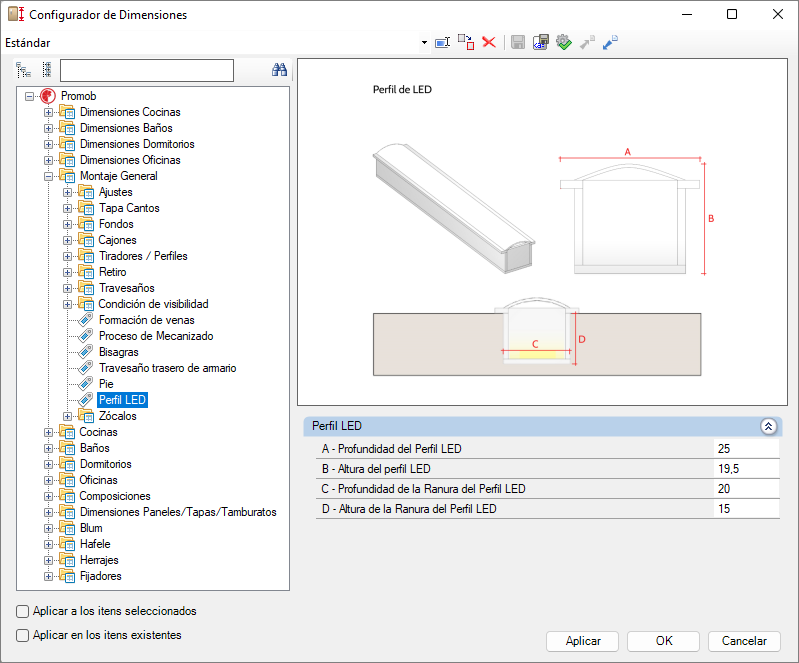

Configurador de Dimensiones
A través del Configurador de Dimensiones, es posible definir el tamaño del perfil y el tamaño de los espacios de desgarro del perfil. Para los espacios abiertos, el cambio solo es visible en el dibujo técnico y no se puede identificar en el entorno 3D.

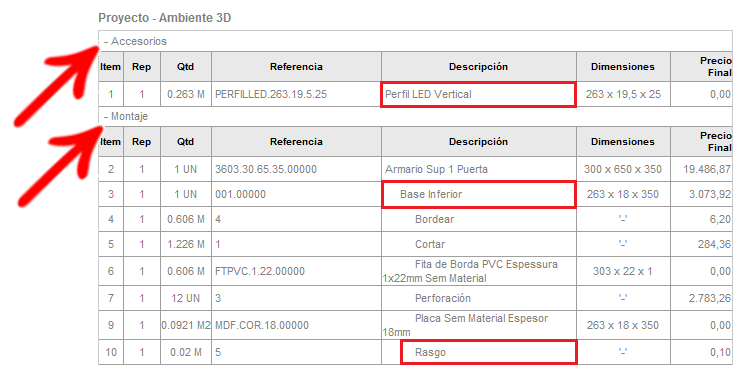

Presupuesto
Al generar el presupuesto del Perfil Led, se muestra en la lista de Accesorios y la operación de rasgado que genera se muestra como una operación en la pieza donde se aplicó, por lo tanto, se muestra debajo de la pieza.

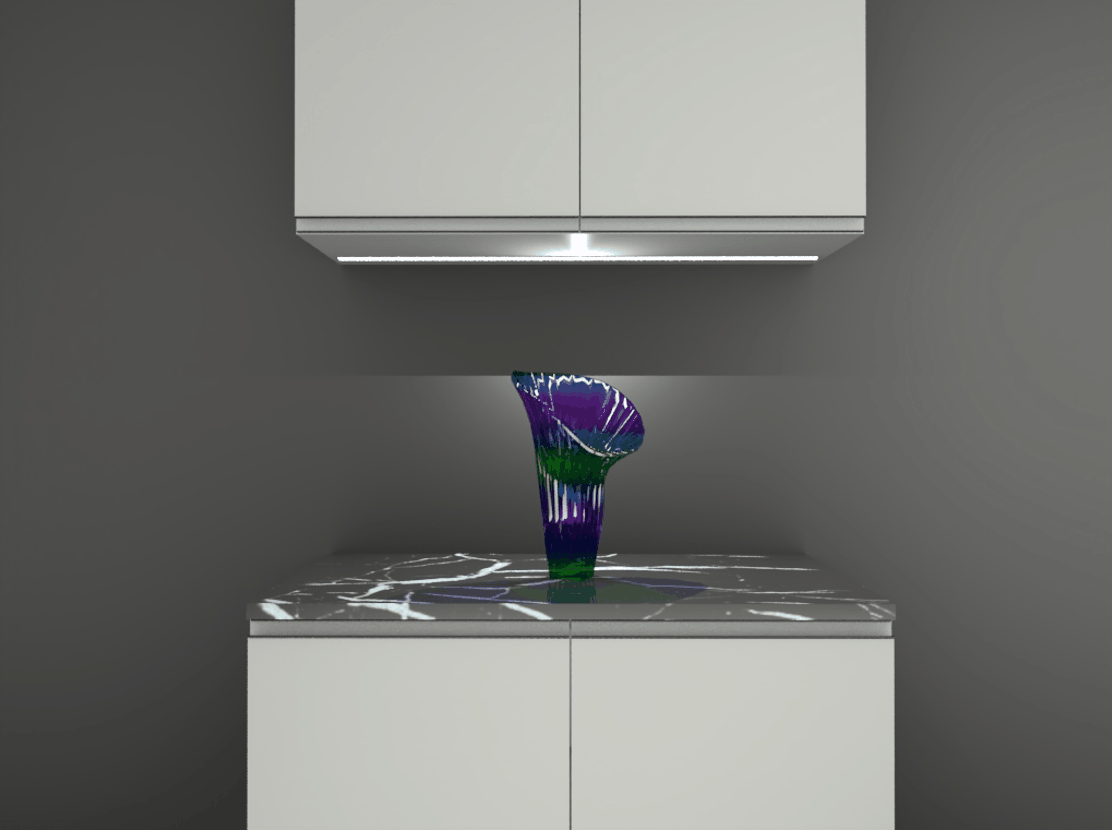

Representación

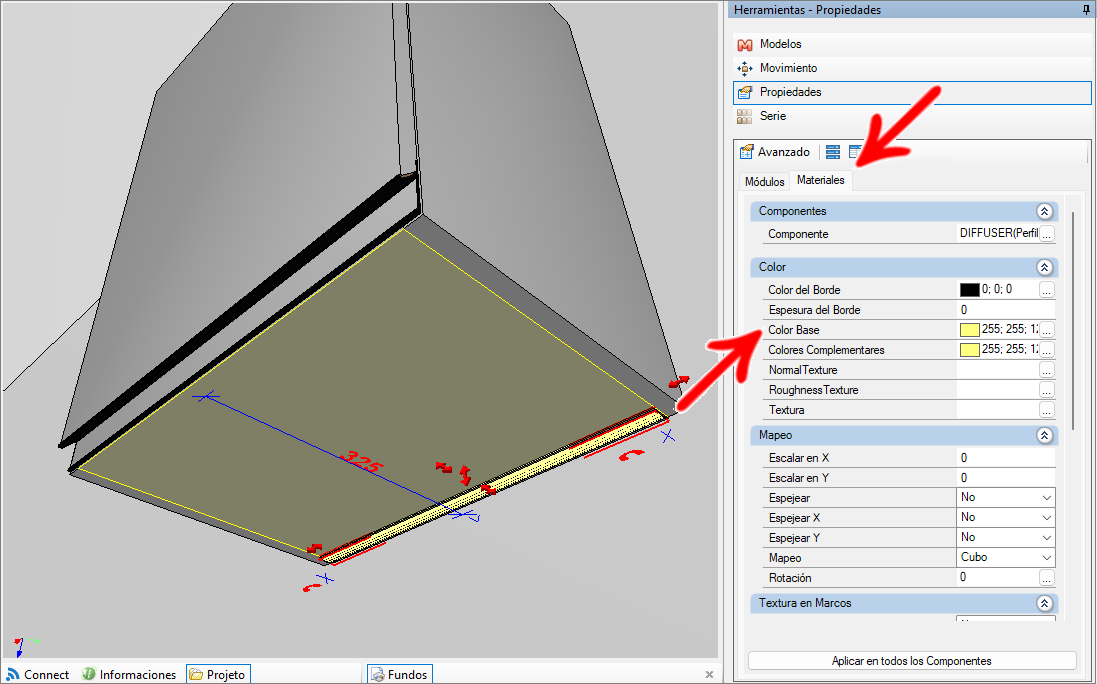

De forma predeterminada, el Perfil Led recibe luz emisiva para renderizar. Es posible cambiar el color de la luz en la pestaña Propiedades - Materiales, además de aplicar diferentes tipos de luz emisiva en la pestaña MCodes.
