O que ocorre?

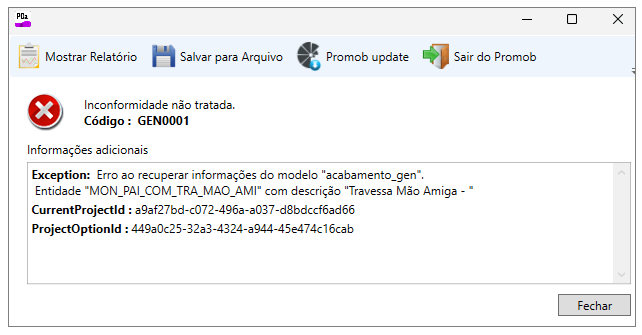

Durante a geração de documentações do Builder, como desenhos técnicos, relatórios e programas de máquina, é exibida a inconformidade impedindo a conclusão do processo.
Por que ocorre?
Essa inconformidade ocorre quando o modelo aplicado a uma das peças presentes no ambiente 3D possui fórmulas para cálculo de dimensões (altura, largura ou comprimento) e, por algum motivo, uma dessas fórmulas não pode ser resolvida corretamente.
Quando isso acontece, uma informação necessária para a geração da documentação não é calculada, impedindo que o processo continue.
O que fazer?
Validar o modelo

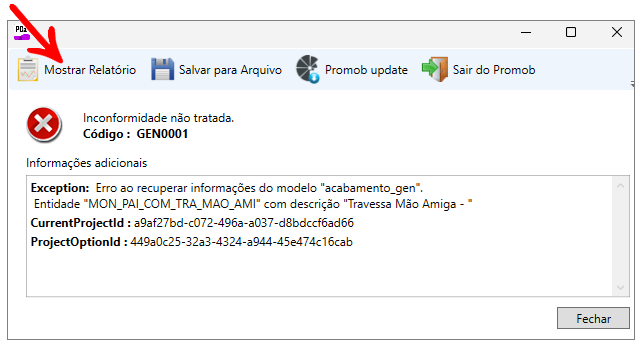

1. No relatório de inconformidades, é possível identificar a peça que apresenta falha, juntamente com seu ID e as informações do modelo utilizado. Para isso, clique em Mostrar Relatório.
2. Recomendamos verificar, no cadastro da biblioteca, as configurações de dimensionamento do modelo sinalizado no relatório e validar as fórmulas utilizadas.
Caso necessário, entre em contato com a equipe de Suporte Promob.
