Disponível a partir da versão 5.60.39.0 do Promob
Este artigo explica as particularidades da conversão de projetos no formato .skp (SketchUp) para o Promob, incluindo limitações conhecidas relacionadas à precisão das medidas.
Pré-requisitos:
Antes de realizar a importação de arquivos .skp, é necessário configurar o projeto no SketchUp de forma adequada: Para saber mais sobre como realizar esta configuração, acesse o link, Como configurar o arquivo SKP para importação no Promob.
Para saber mais sobre como Importar o arquivo SKP, clique aqui.
Diferenças de medidas no Promob
Durante a conversão de projetos do SketchUp para o Promob, pode haver pequenas diferenças nos valores das medidas exibidas. Isso não se deve a uma falha no Promob, mas sim à forma como o SketchUp realiza internamente os cálculos de geometria.
Por que isso acontece?
- O SketchUp utiliza internamente cálculos em polegadas, mesmo que o usuário visualize o projeto em milímetros, centímetros ou metros.
- Ao exportar ou integrar com outros softwares (como o Promob), os valores podem ser arredondados de acordo com o sistema de medidas.
- Essa conversão é feita de forma automática pelo SketchUp, e não é possível modificar esse comportamento, pois o código do SketchUp é proprietário.
Exemplo prático
1. No SketchUp, um objeto pode apresentar as seguintes medidas:

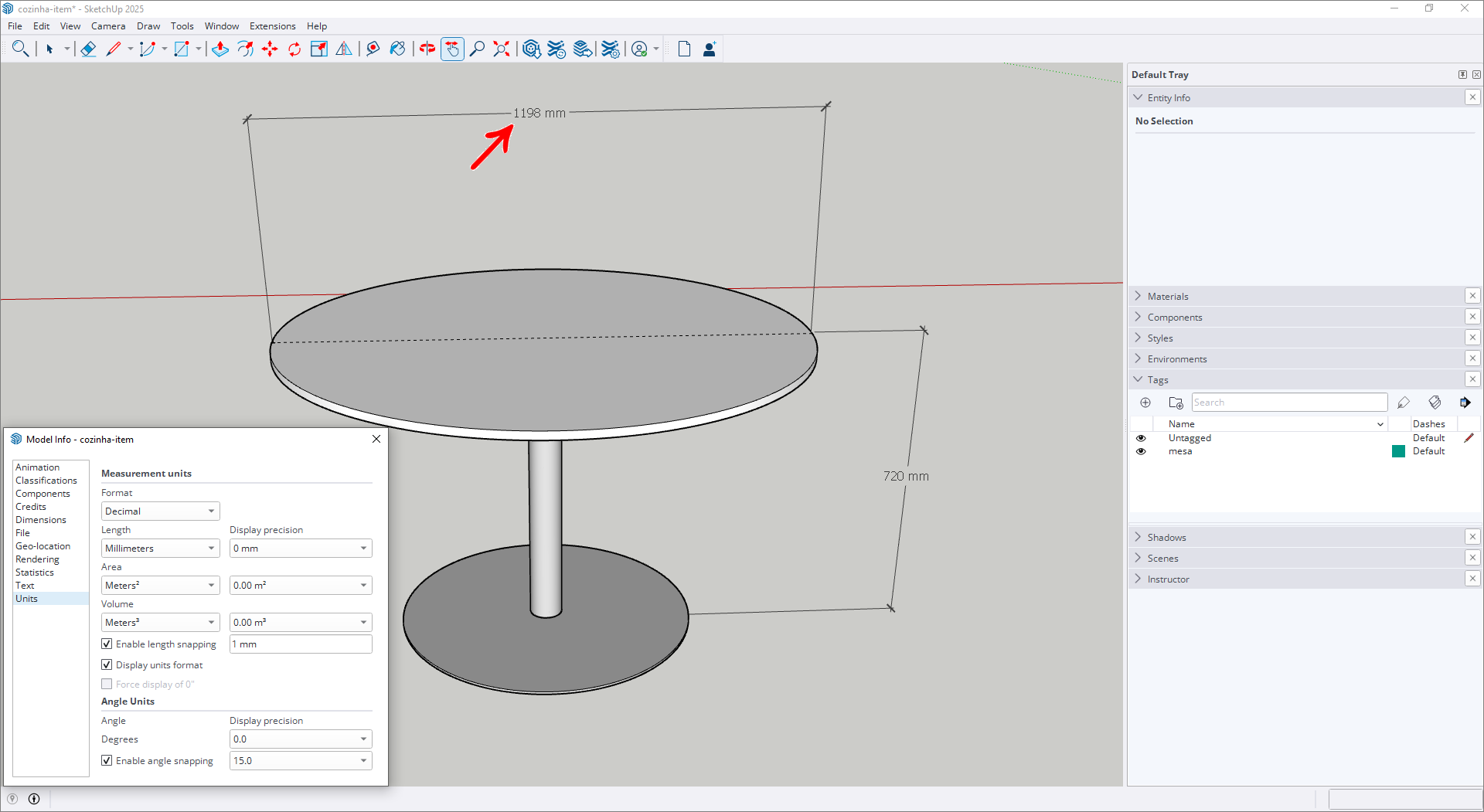

Exemplo: Largura do objeto no SketchUp 1198mm.
2. Ao importar o mesmo objeto para o Promob, as medidas exibidas podem ser arredondadas:

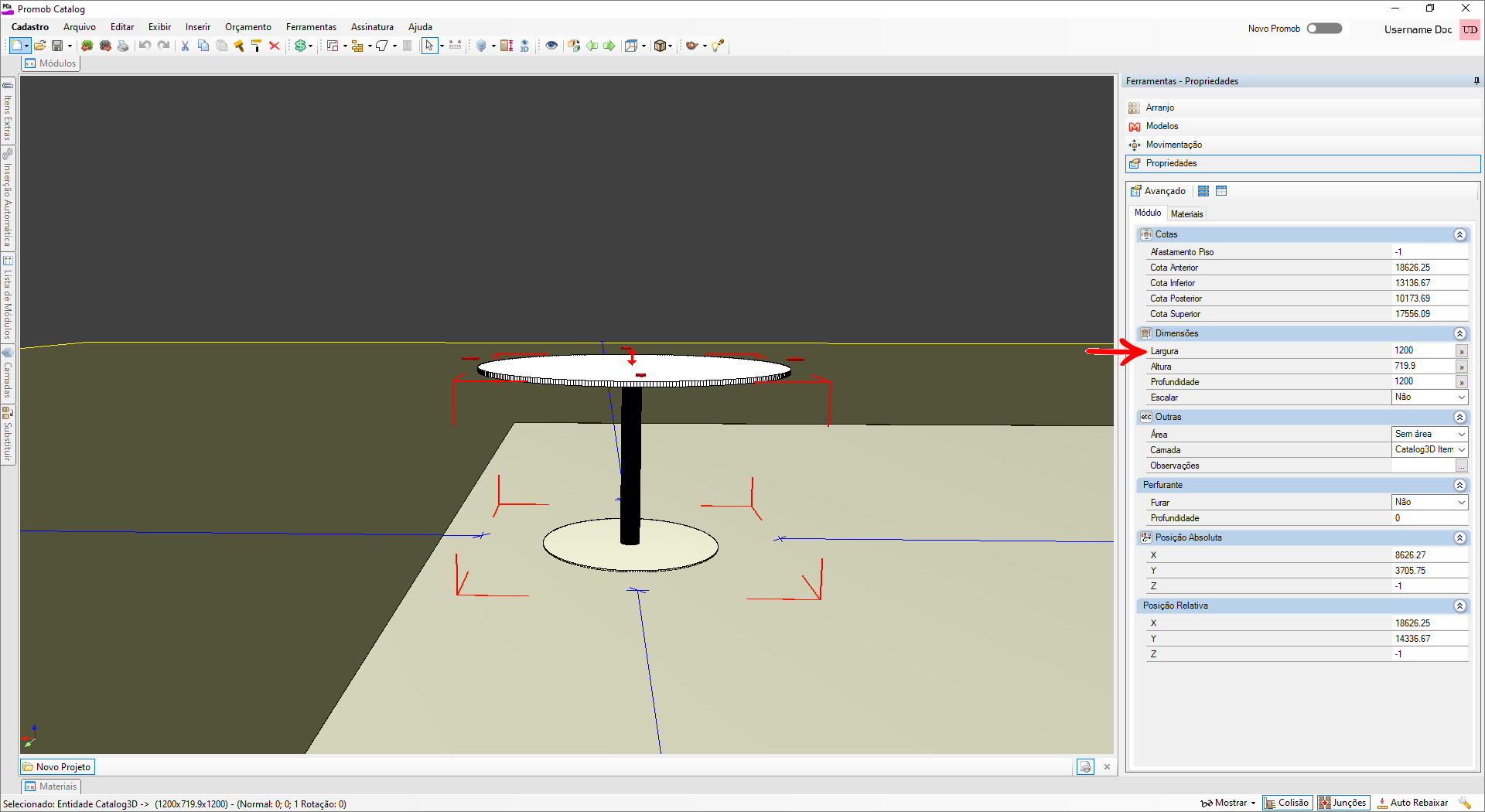

Exemplo: Largura do objeto no Promob 1200mm.
Detalhamento técnico
Os dados importados pelo Promob são calculados com base nos limites da geometria informados pelo SketchUp:
Exemplo tabela limits.Max:
| Name | Value | Type |
| limits.Max | {(9826.27, 3705.75, 719.9)} | Point3D |
| X | 9826.27 | double |
| Y | 3705.75 | double |
| Z | 719.9 | double |
Exemplo tabela limits.Min:
| Name | Value | Type |
| limits.Min | {(8626.27, 2505.75, -0)} | Point3D |
| X | 8626.27 | double |
| Y | 2505.75 | double |
| Z | 0 | double |
IMPORTANTE:
- Neste exemplo o Cálculo do tamanho total utilizado foi: limits.Max.X - limits.Min.X = 9826.27 - 8626.27 = 1200 mm.
- O valor de 1200mm já é fornecido pelo SketchUp no momento da importação.

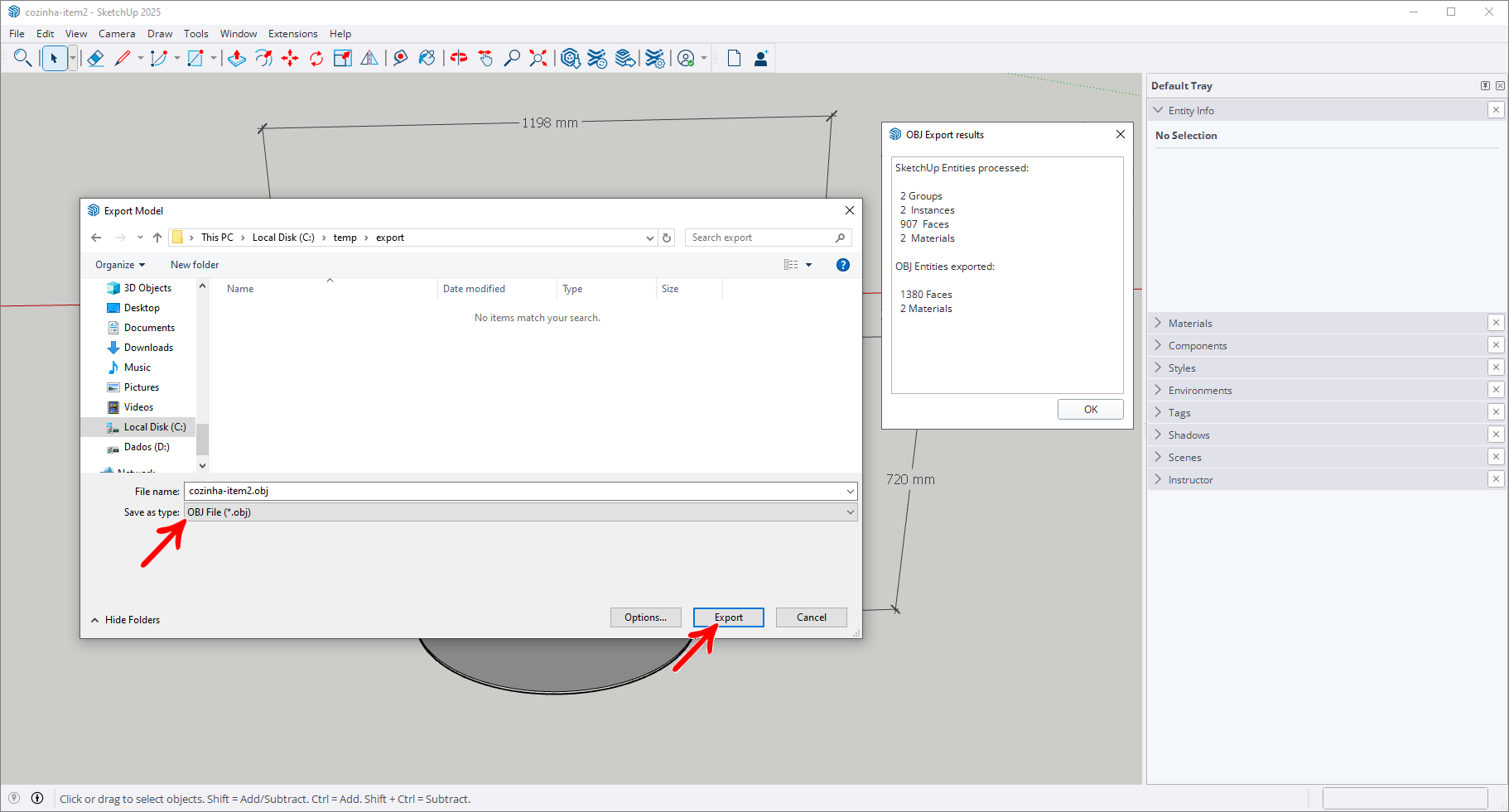

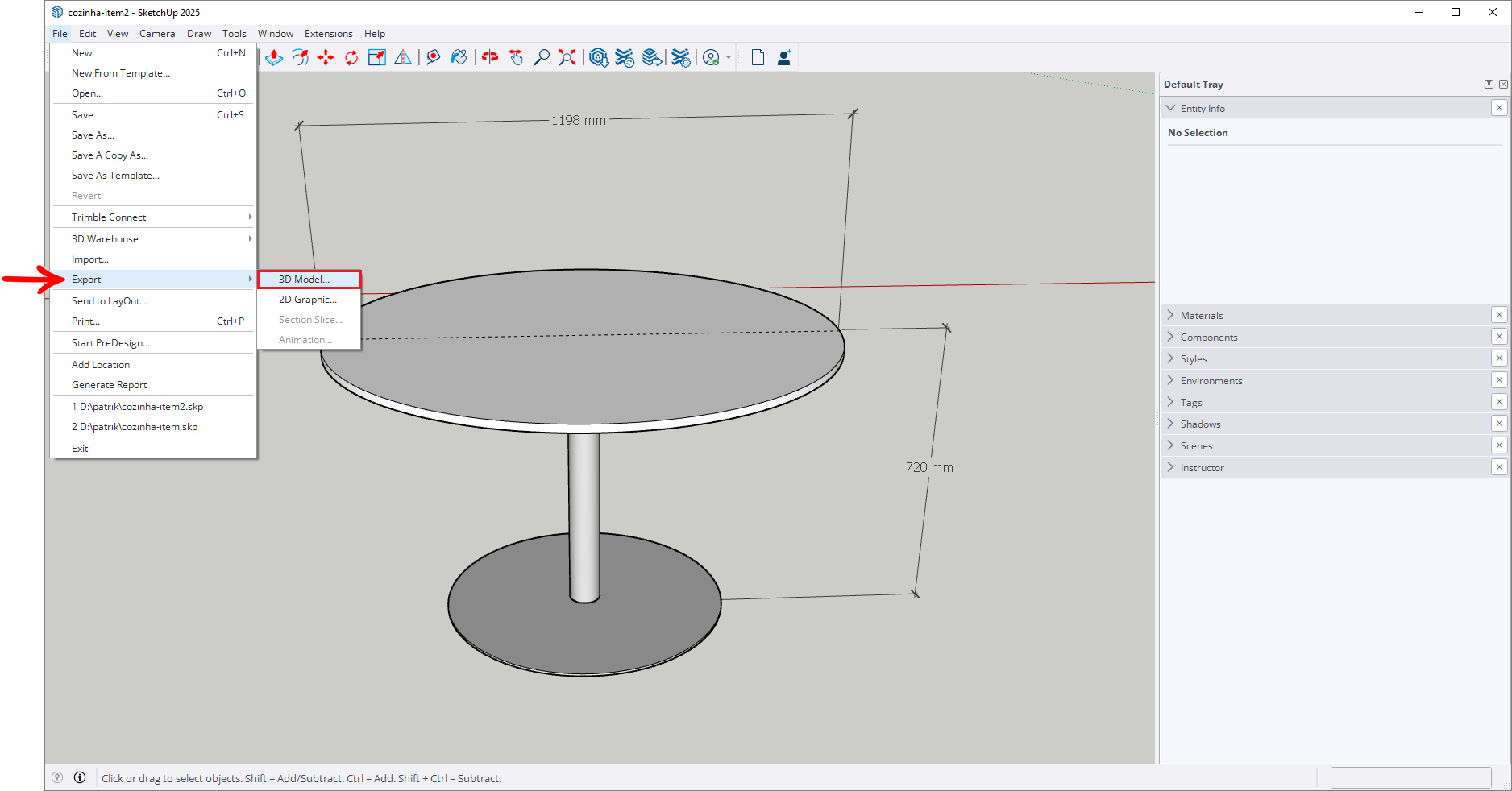

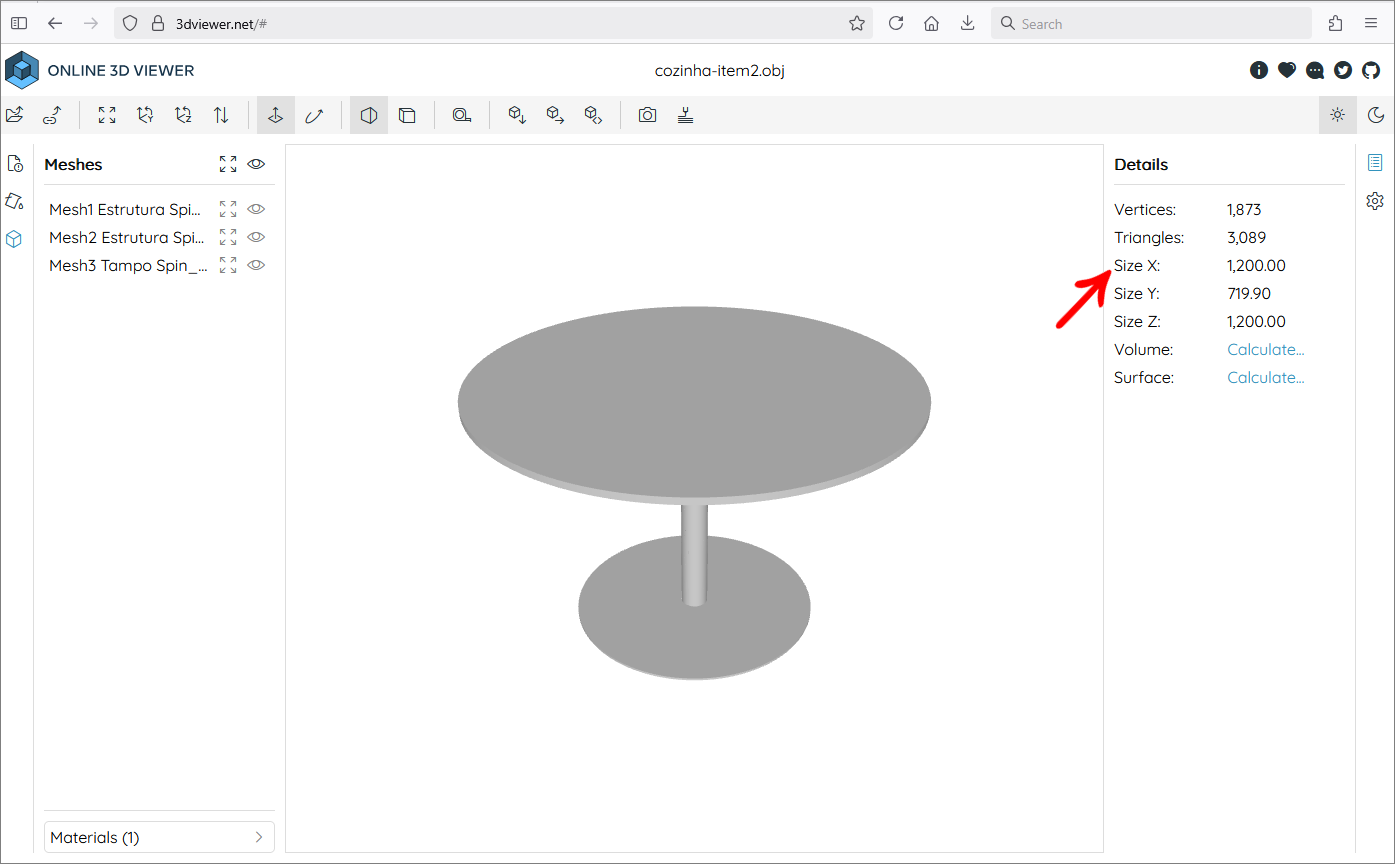

OBSERVAÇÕES: Essa diferença de valores não indica erro ou falha na conversão feita pelo Promob. A mesma situação ocorre inclusive se o projeto for exportado em .obj diretamente no SketchUp e visualizado em qualquer outro software de modelagem, conforme exemplos abaixo:
