Procedimentos Necessários
Camadas
Atualmente as camadas do Promob disponíveis para importação são as de Paredes, Piso, Teto, Geometrias e Itens de Decoração.
Para poder realizar a importação é necessário relacionar as camadas (etiquetas) do arquivo do SketchUp com as camadas do Promob, como descrito na etapa deste artigo, saiba mais aqui.
- Criar camadas
Para criar camadas (etiquetas) no SketchUp siga os passos abaixo:

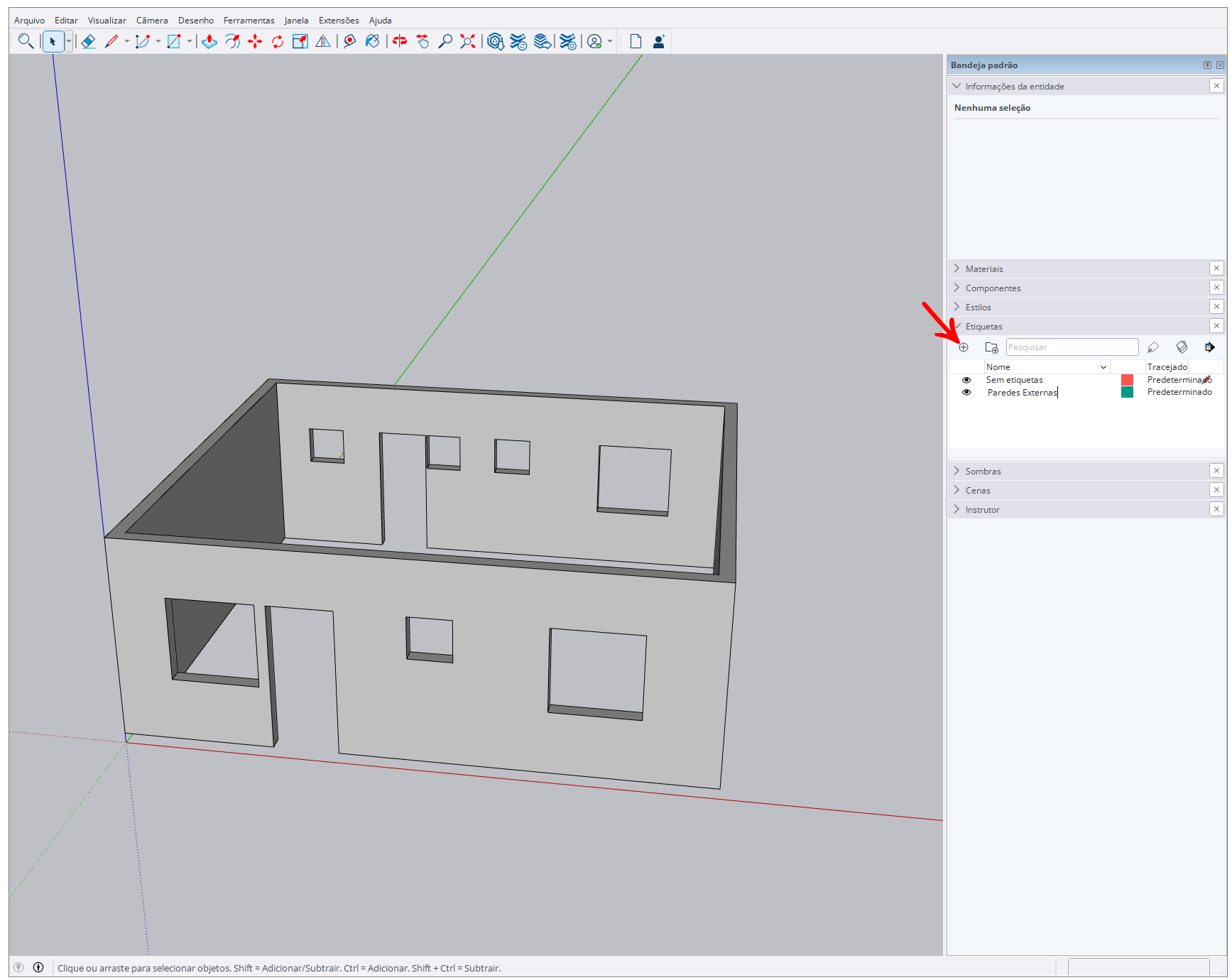

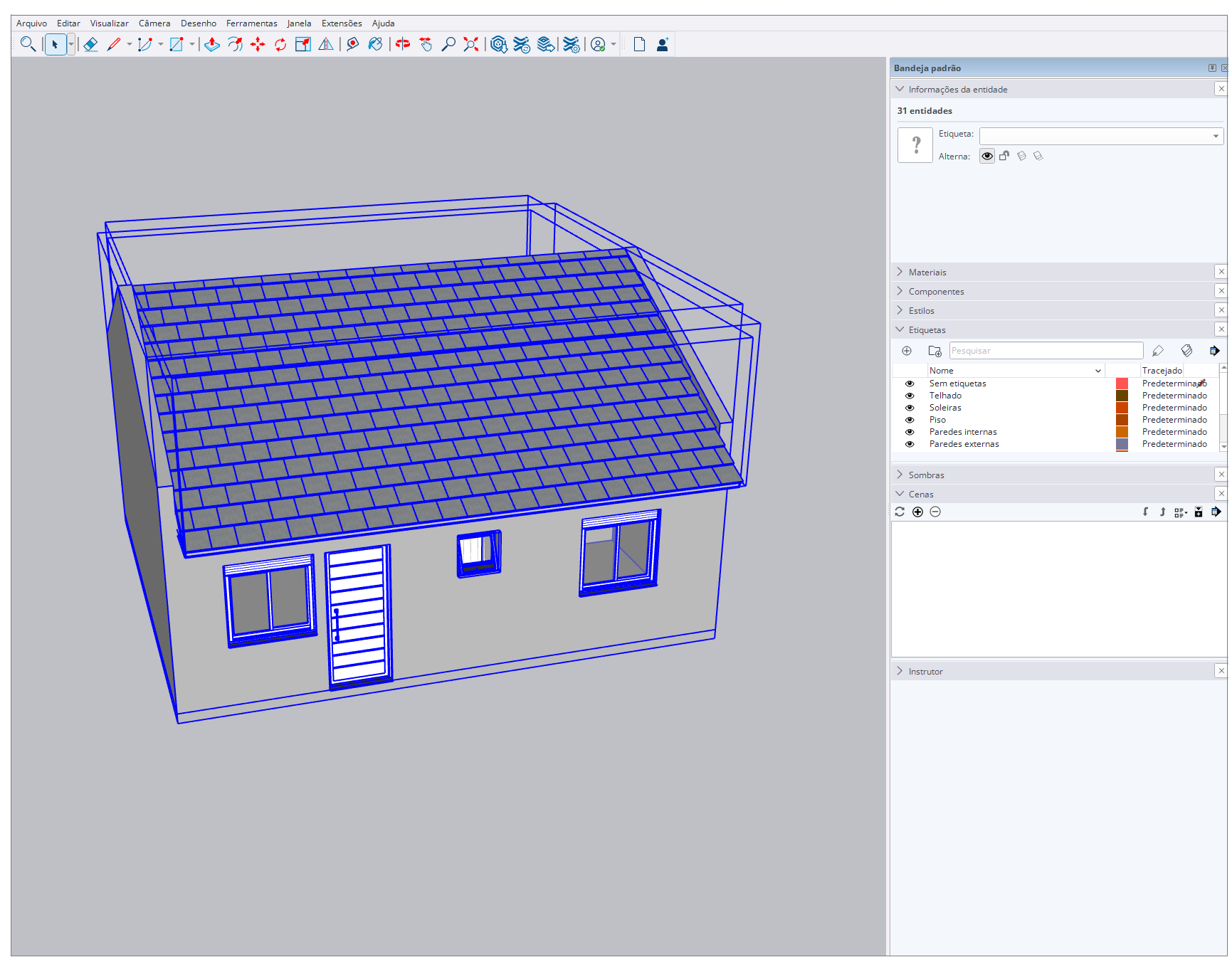

1. Clique no botão adicionar etiqueta e dê um nome para a camada.
- Atribuir entidades do SketchUp
Para atribuir as entidades do SketchUp desejadas para a camada criada siga os passos abaixo:

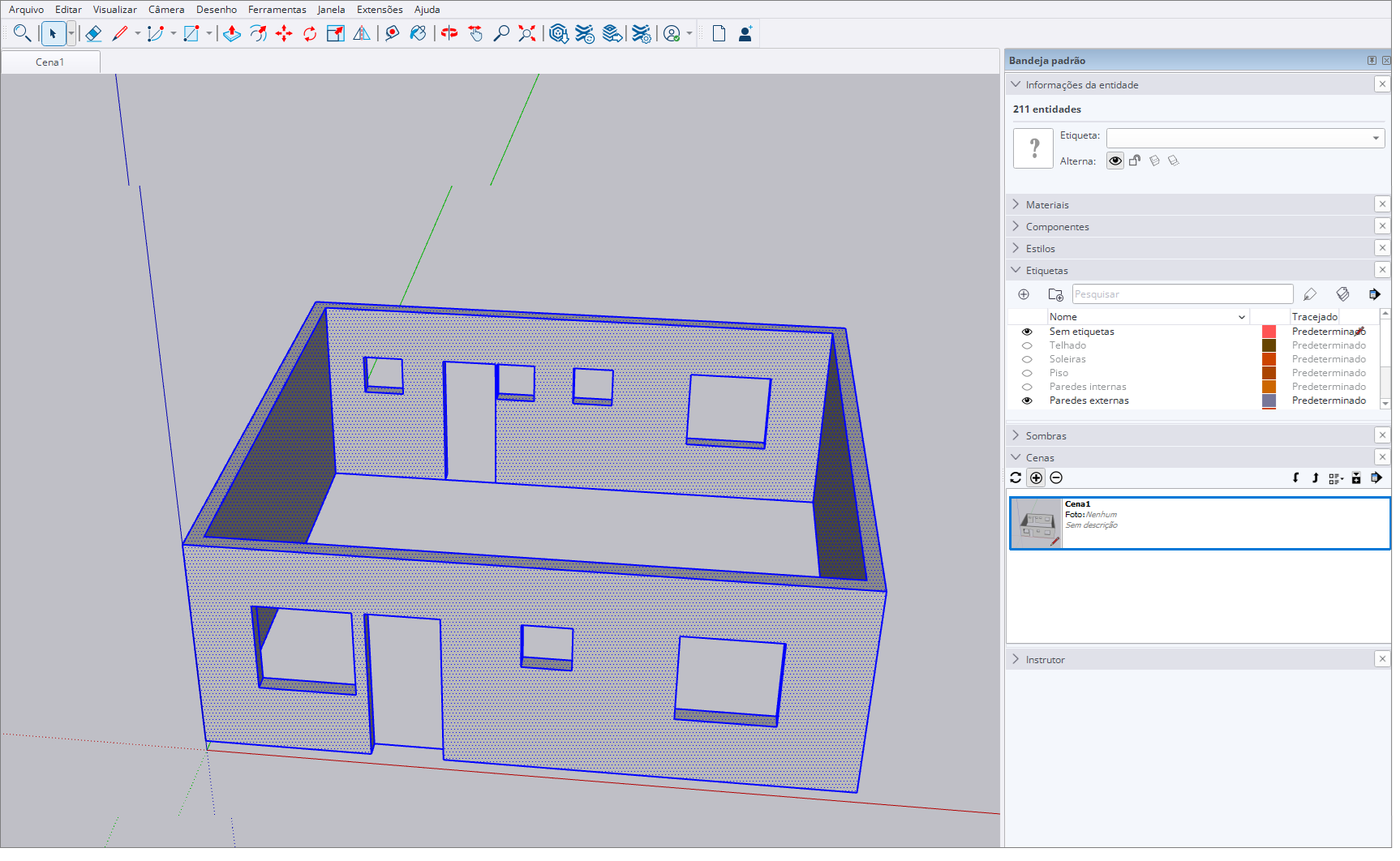

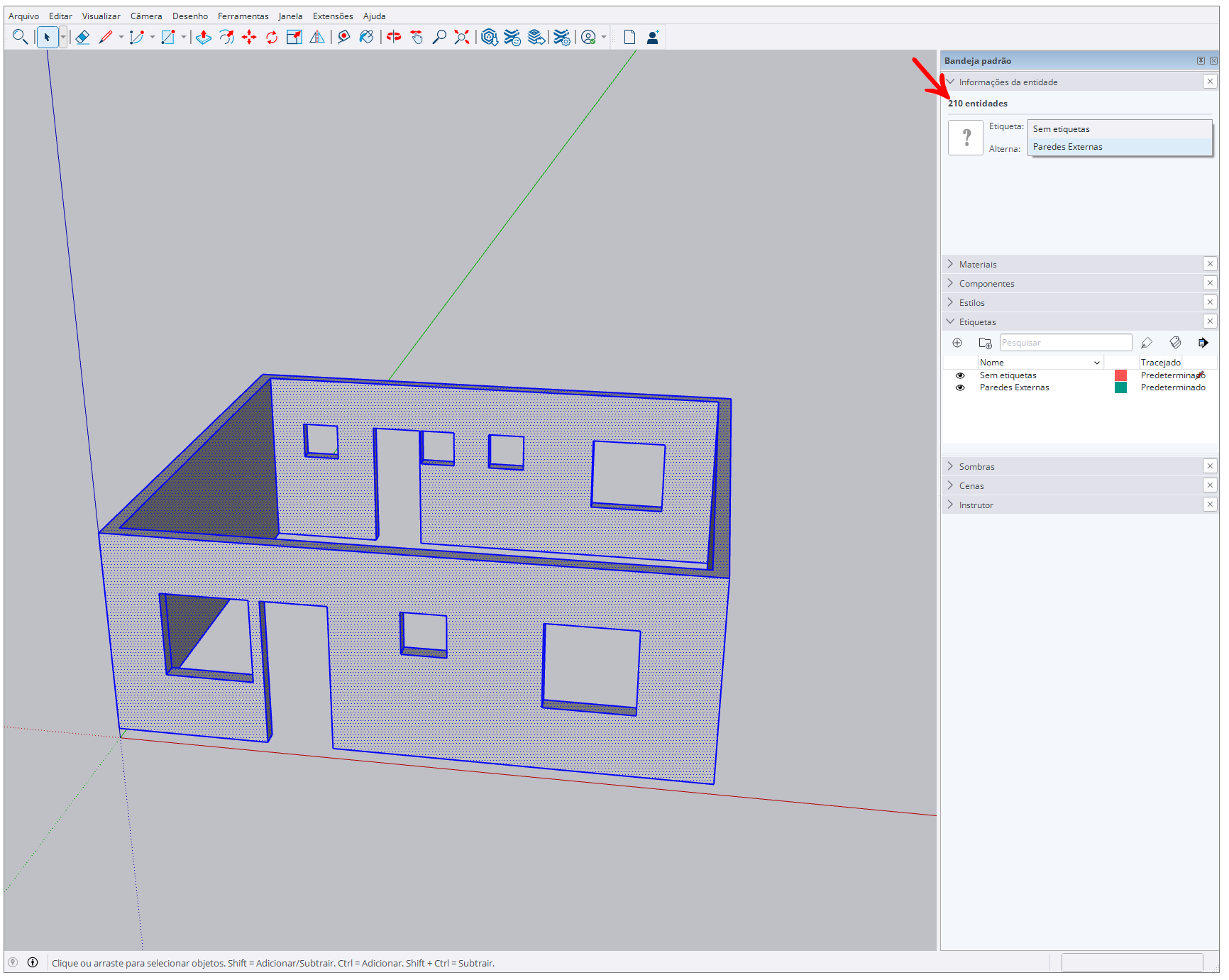

1. Selecione as entidades no SketchUp.
2. Com as entidades selecionadas, na barra a direita selecione a etiqueta desejada.
- Restrições das Camadas
Paredes
Para realizar a importação das Paredes é necessário que o arquivo do SketchUp siga algumas regras:
- As entidades precisam serem retangulares e bem definidas, sem linhas sobrando/faltando.
- As entidades precisam ter faces superiores niveladas na horizontal.
Piso
Para realizar a importação do Piso é necessário que o arquivo do SketchUp siga algumas regras:
- A camada do piso deve ter apenas um objeto completo.
- A camada do piso não pode ter degraus ou variações de altura.
Itens de Decoração
Para realizar a importação dos Itens de Decoração, é necessário que os objetos do SketchUp sigam as seguintes regras:
- Os objetos não podem ter faces soltas.
- Os objetos precisam ser Componentes ou Grupos.
Procedimentos Opcionais
A fim de aumentar a chance de sucesso na conversão do projeto, é recomendado seguir os passos abaixo:
Levar as entidades para a origem:
1. Selecione todas as entidades do projeto.

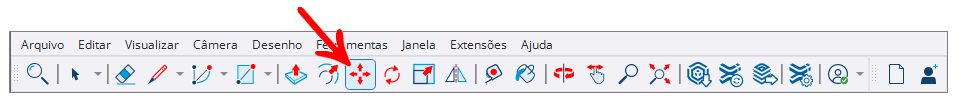

2. Selecione a ferramenta de movimentação.
3. Selecione um ponto para ser a origem, recomenda-se o ponto mais a esquerda e em baixo.

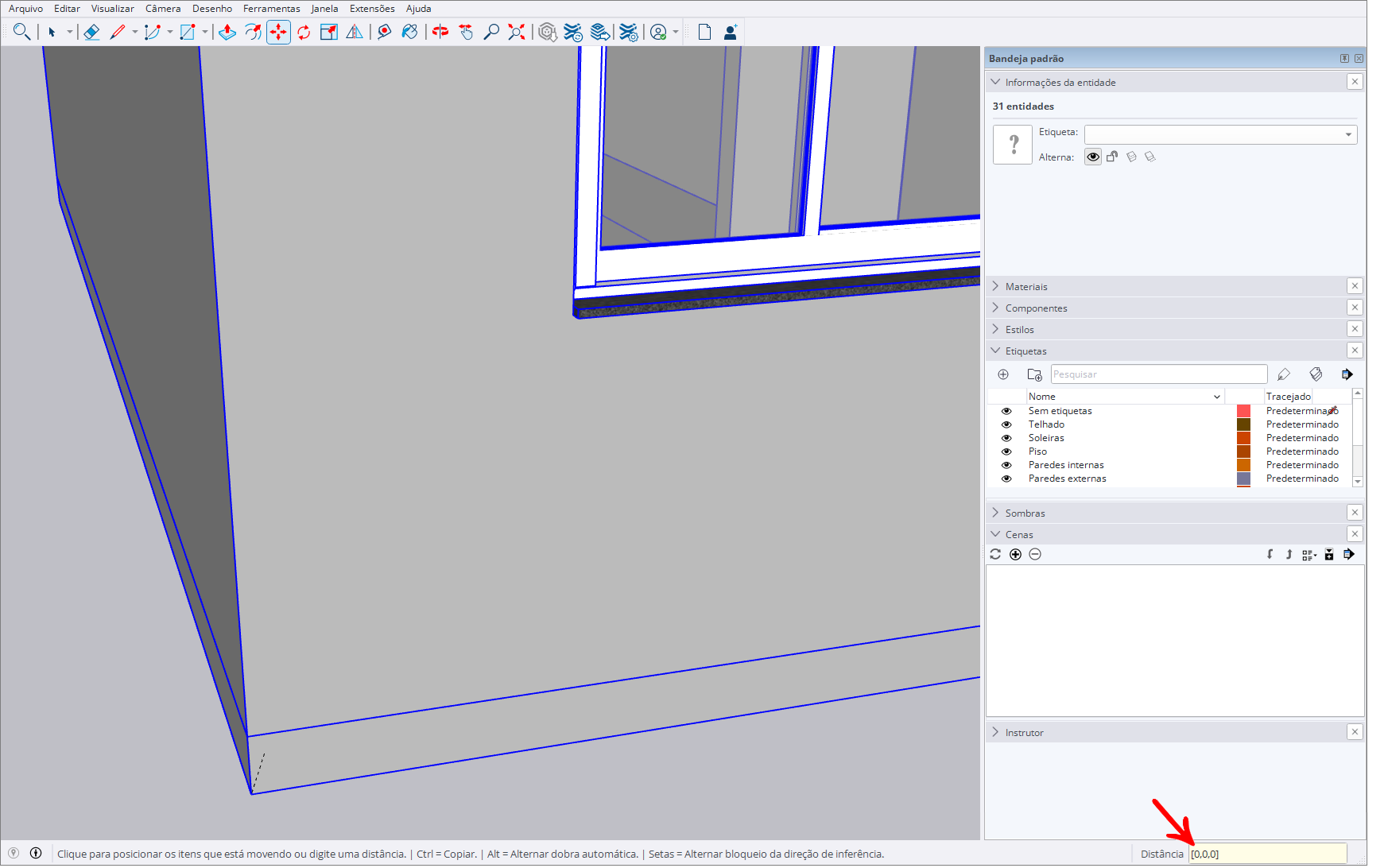

4. Com o ponto selecionado, digite [0,0,0] com os colchetes e aperte Enter.

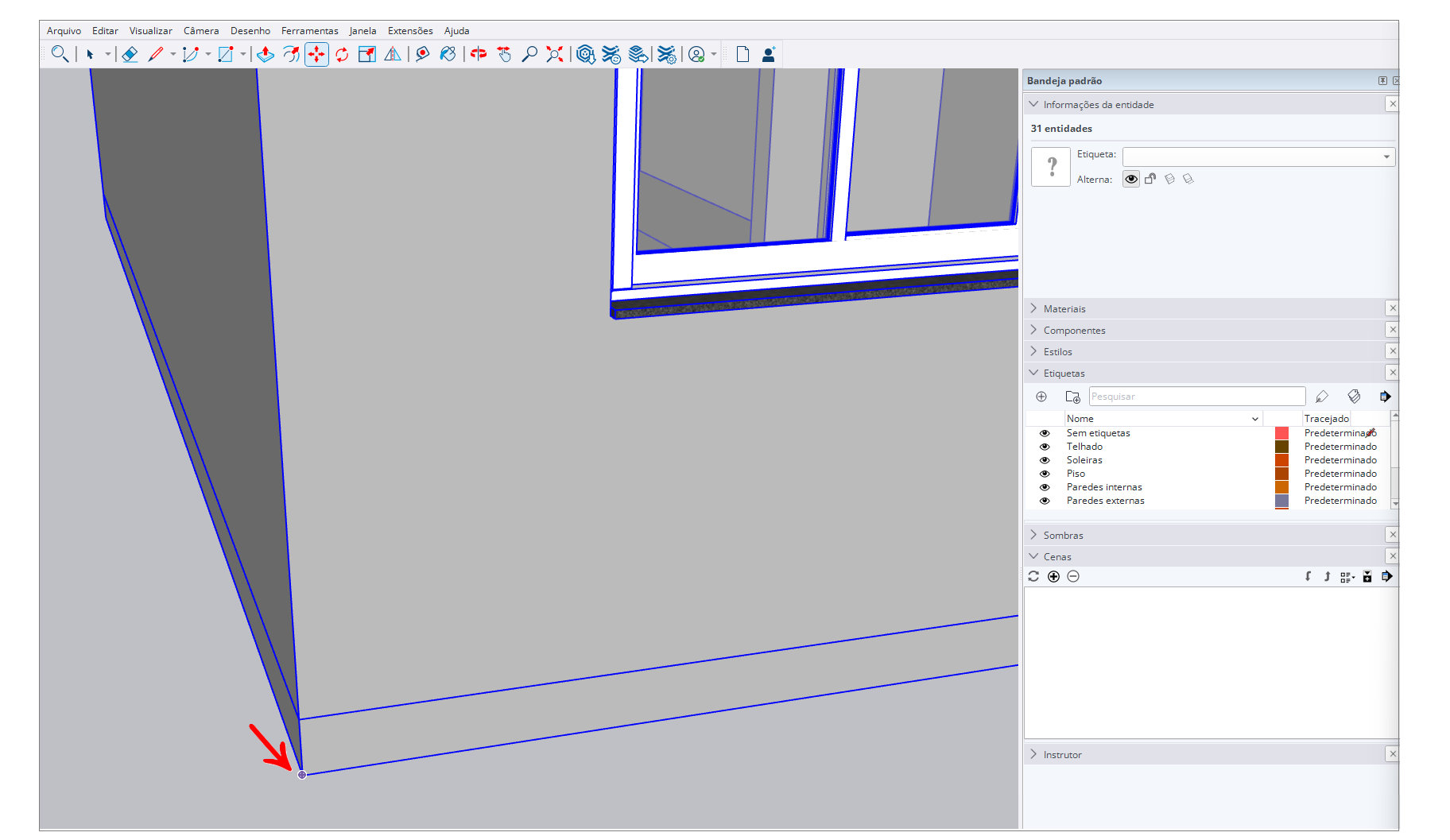

5. As entidades estarão na origem se as linhas guias estiverem aparecendo.
Evitar grupos/componentes aninhados em camadas de Parede
Para que as camadas de Parede sejam corretamente convertidas, evite usar grupos ou componentes aninhados (ou seja, dentro de outros grupos/componentes).
Para remover o aninhamento:

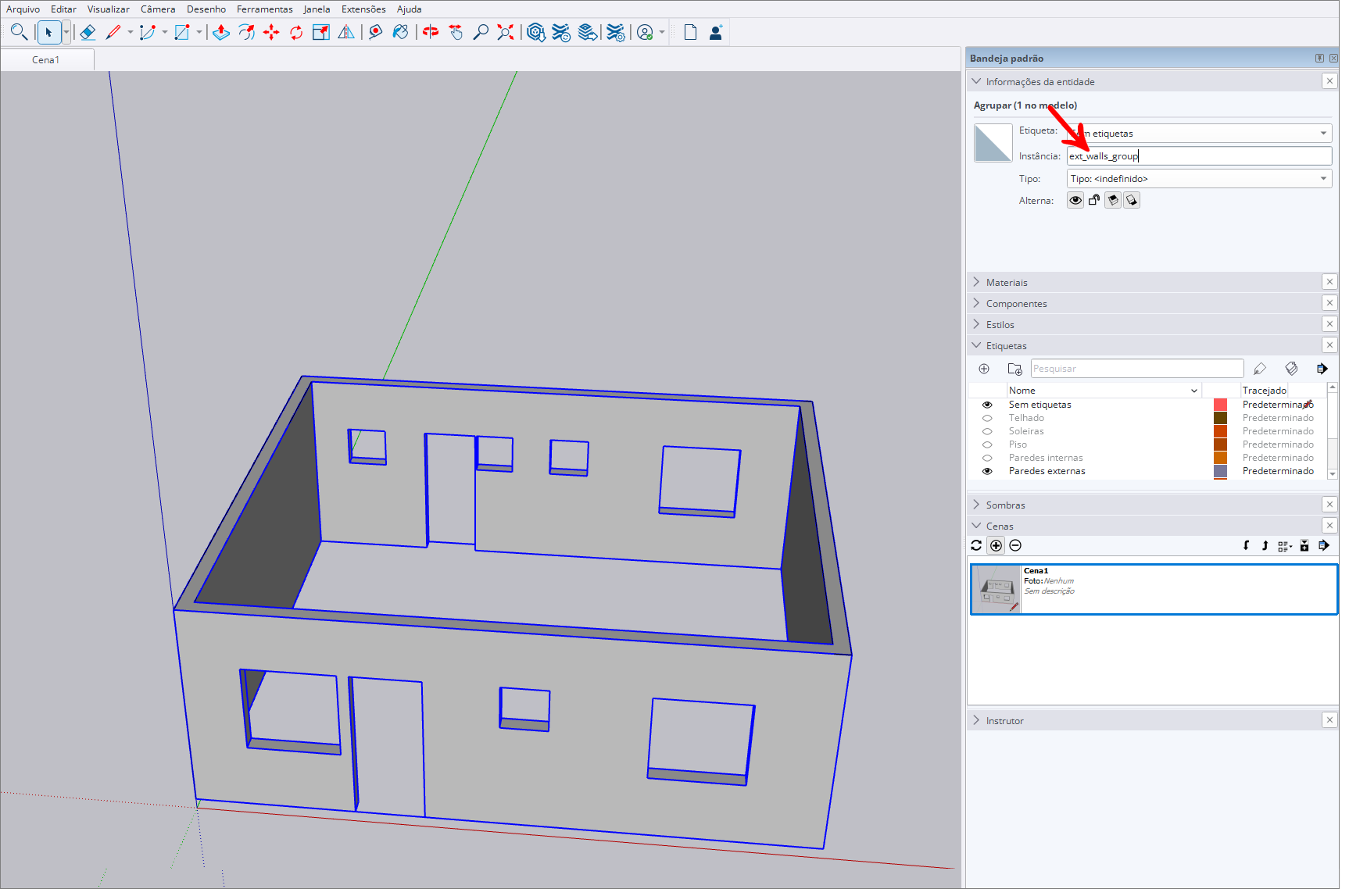

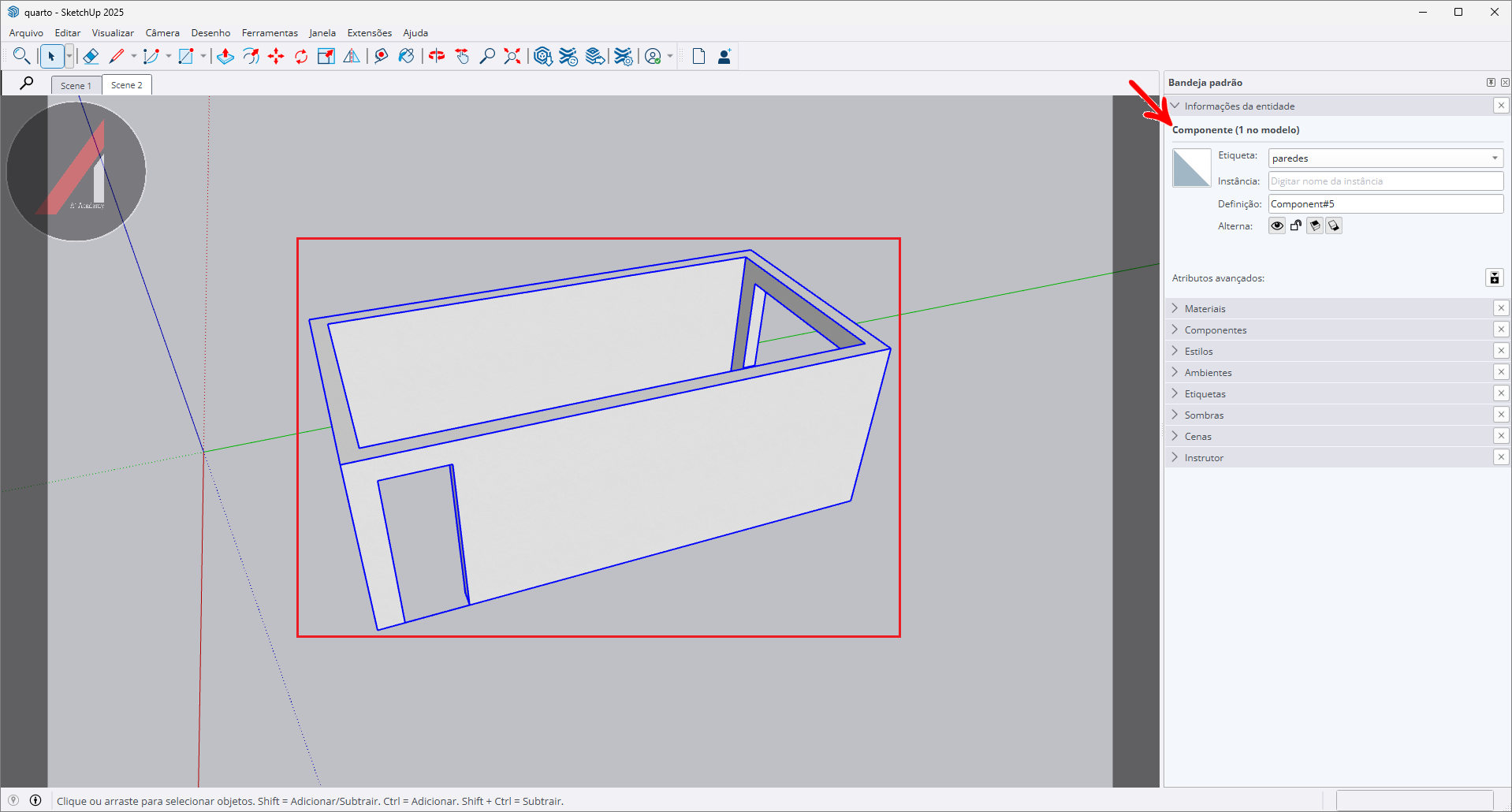

1. Selecione as entidades da camada e verifique se fazem parte de um grupo ou componente.

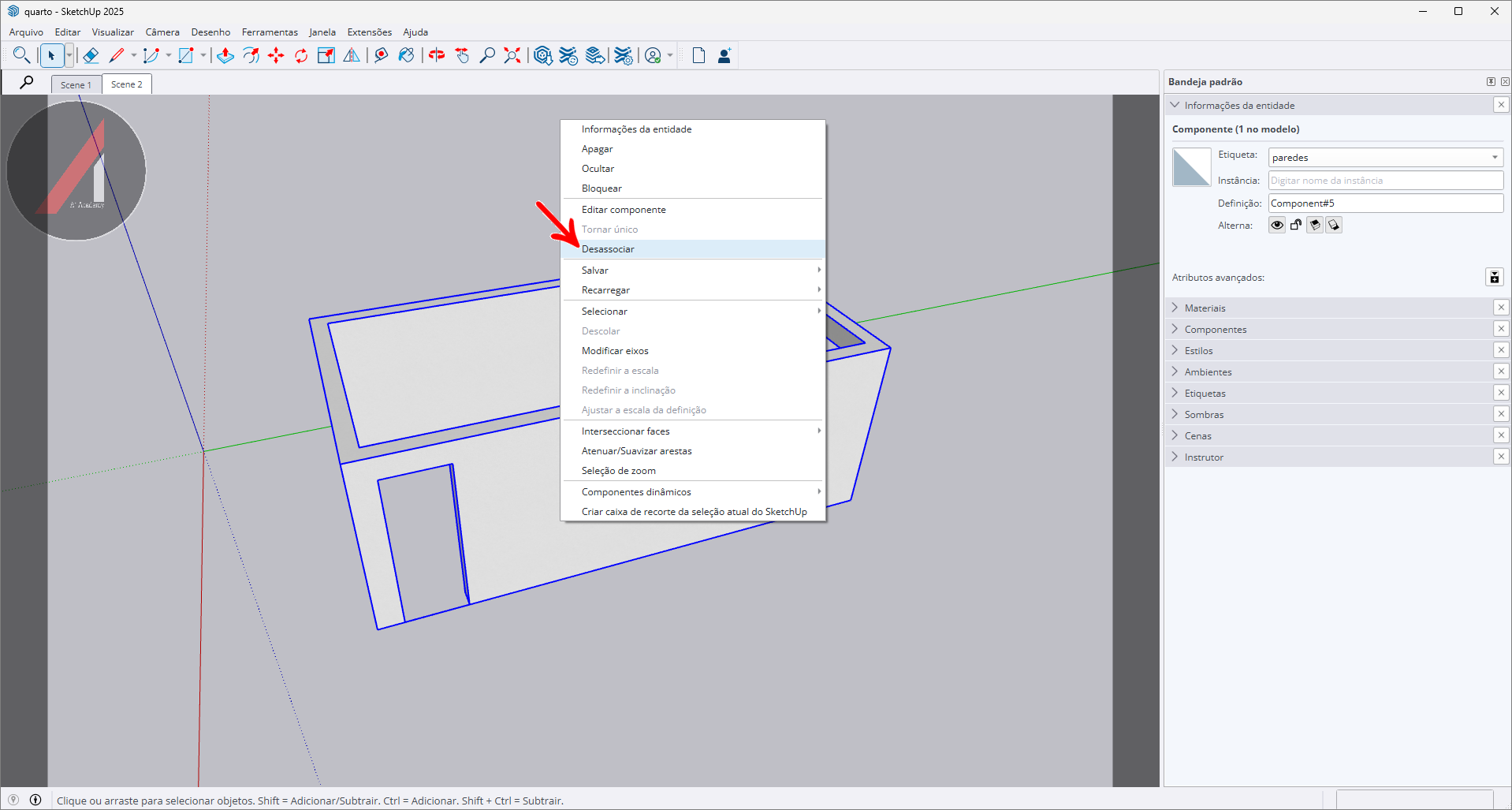

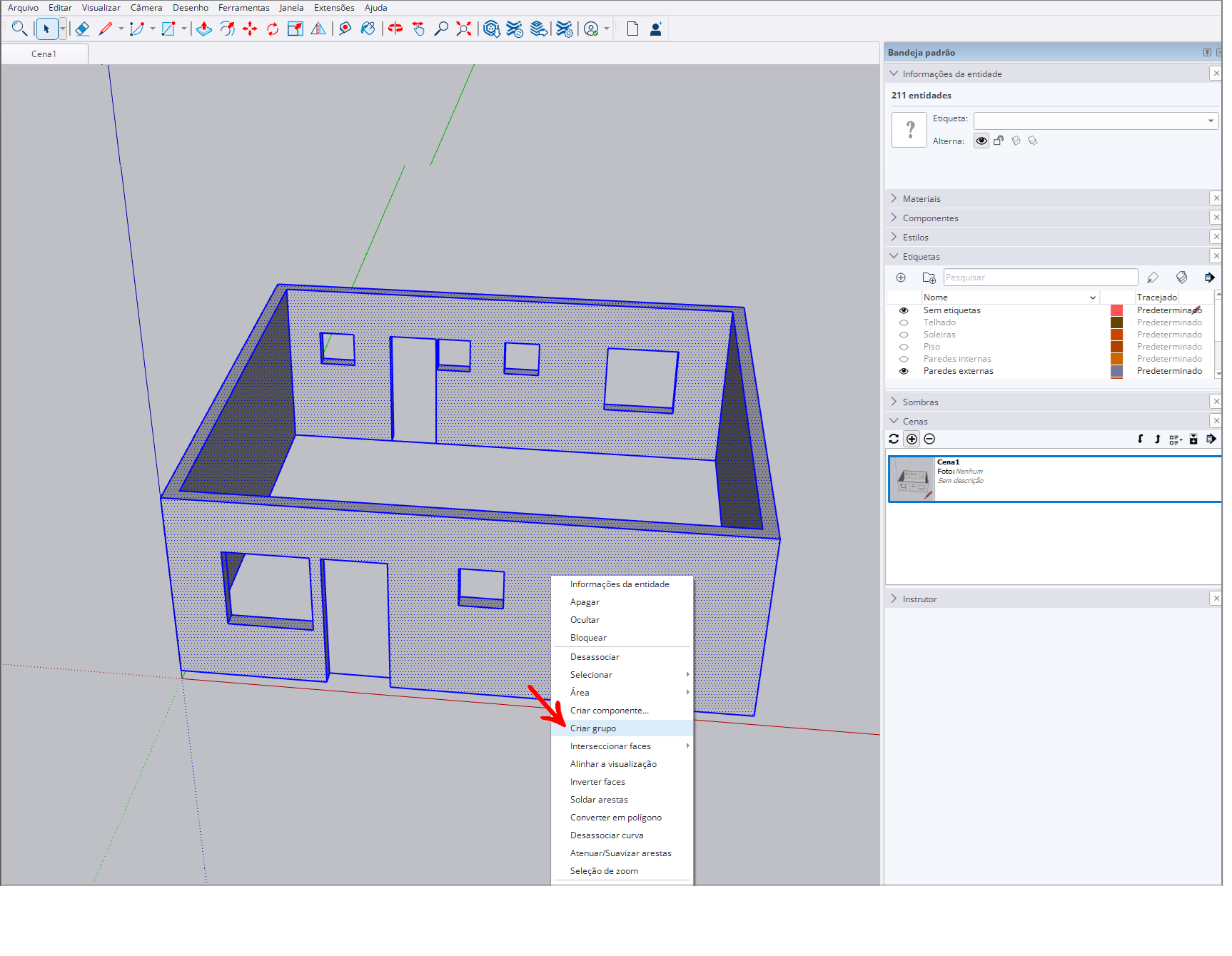

2. Clique com o botão direito sobre as entidades e selecione Desassociar.
3. Repita esse processo até restar apenas um nível de grupo/componente ou até que as entidades estejam completamente desagrupadas.
Exemplos de projetos do importados com sucesso
Aqui listamos alguns exemplos de projetos que foram importados para o Promob.

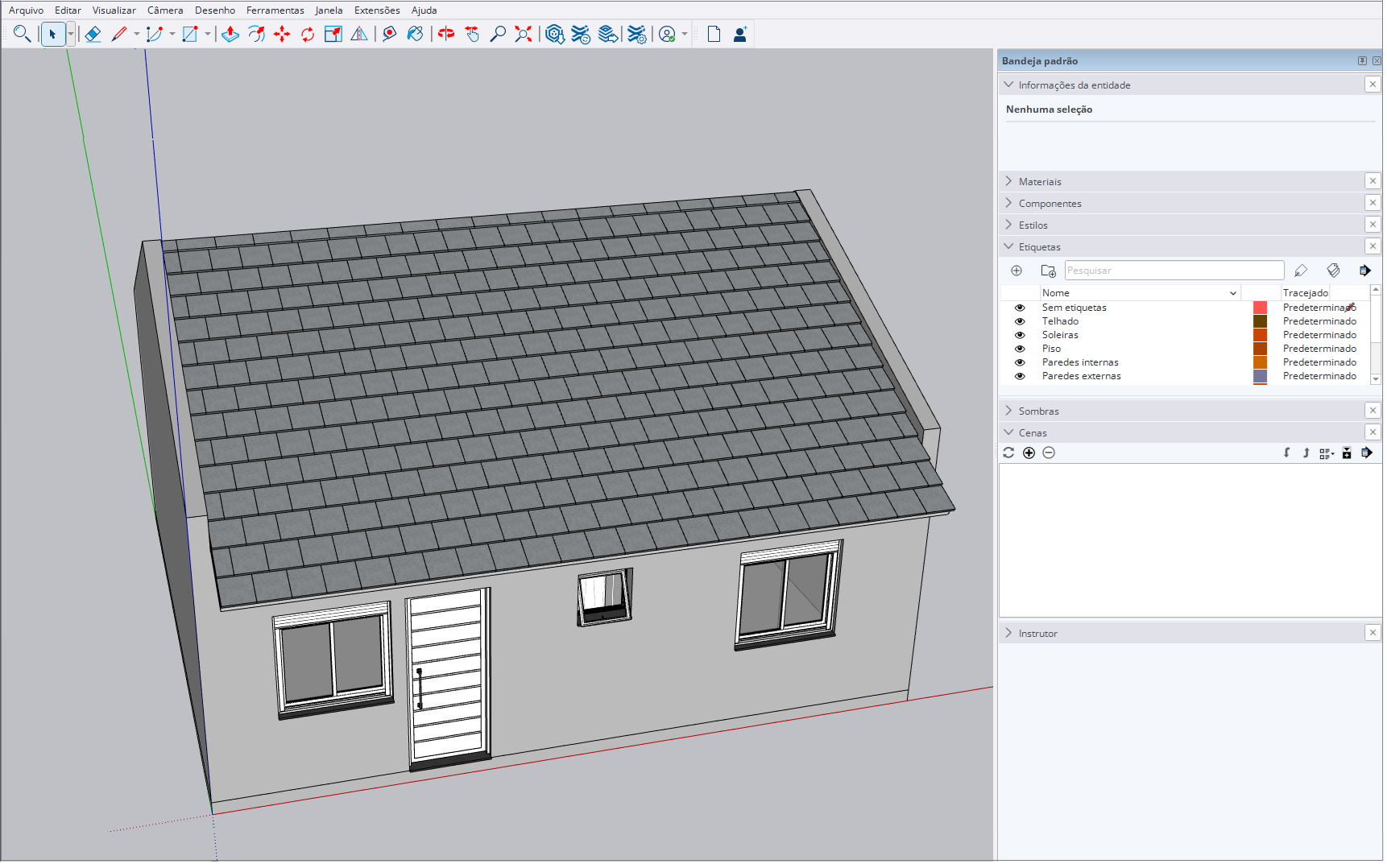

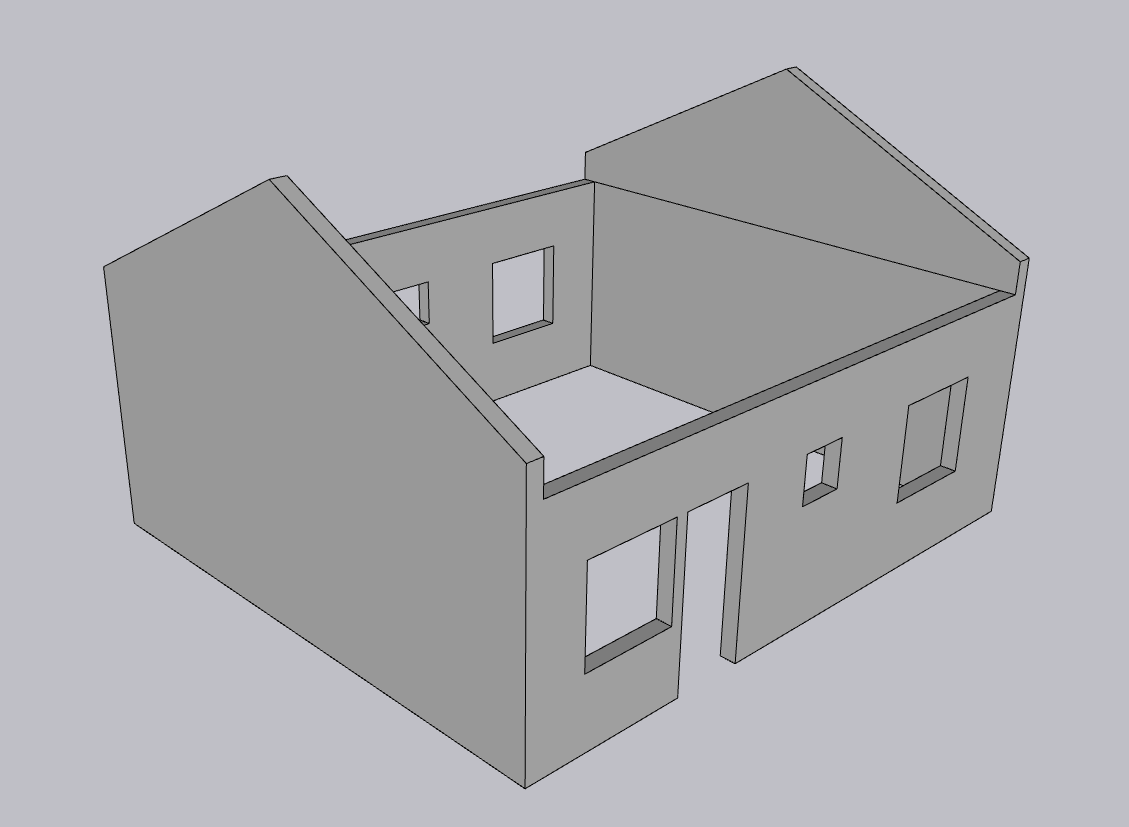

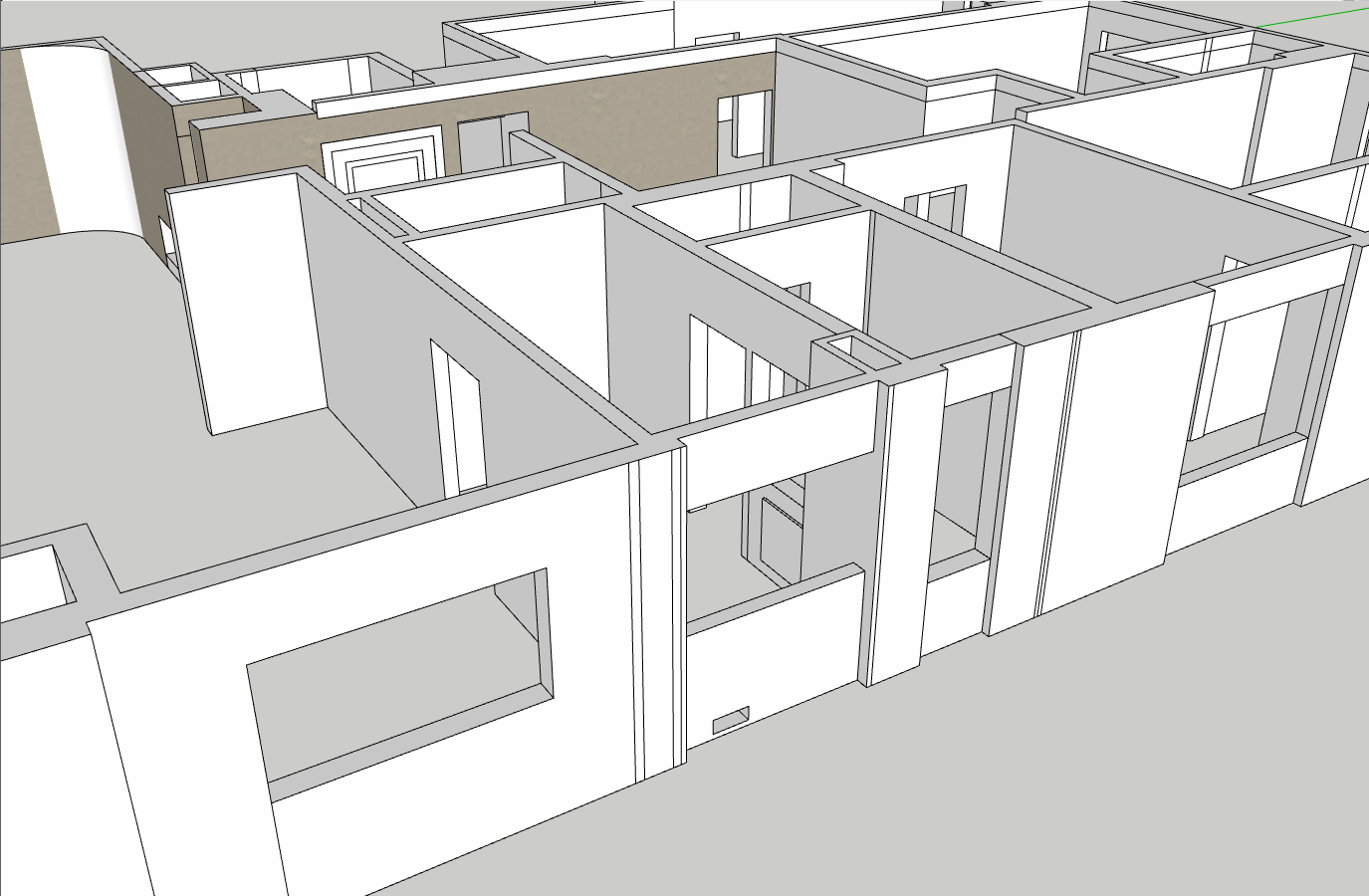

- Projeto 01

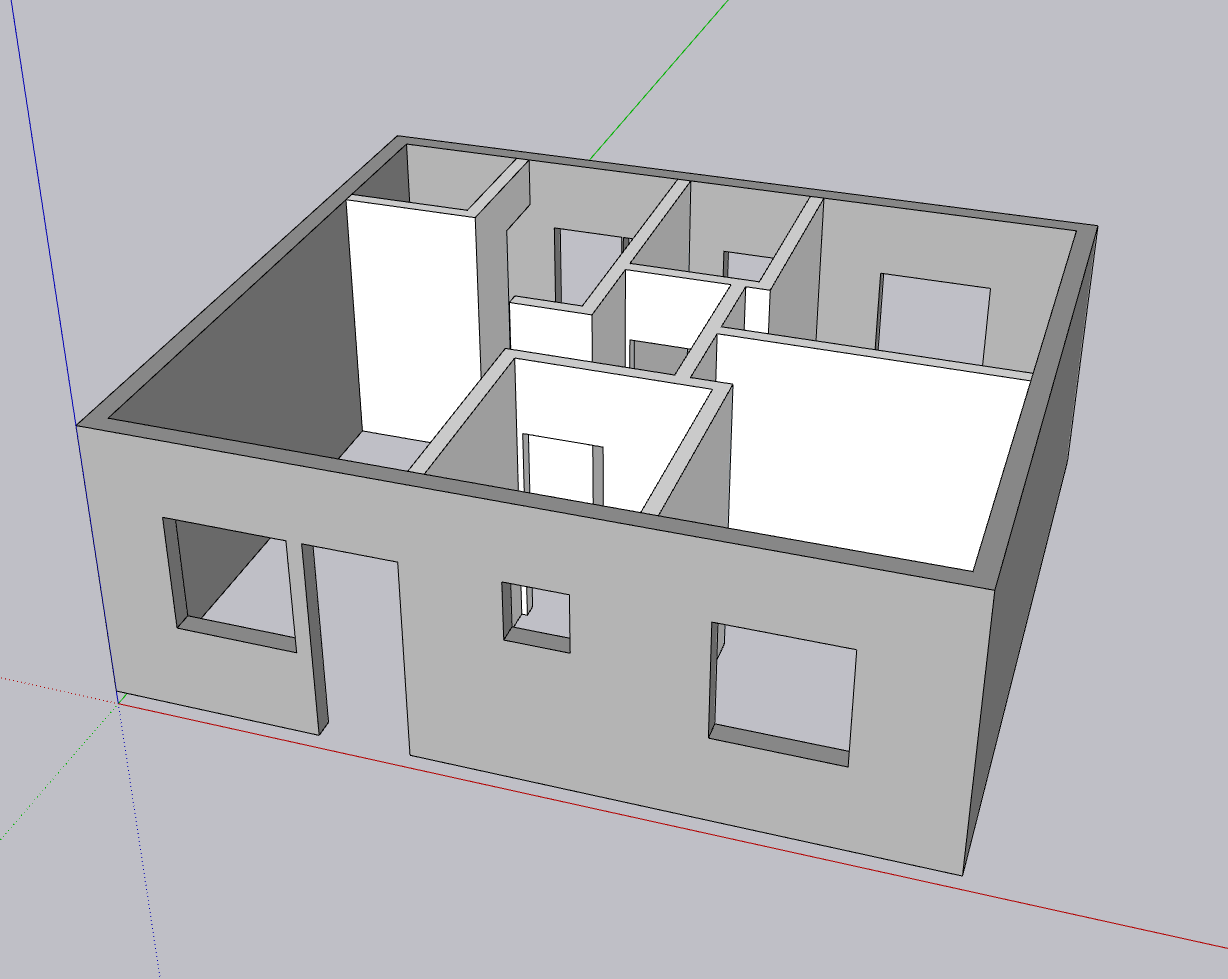

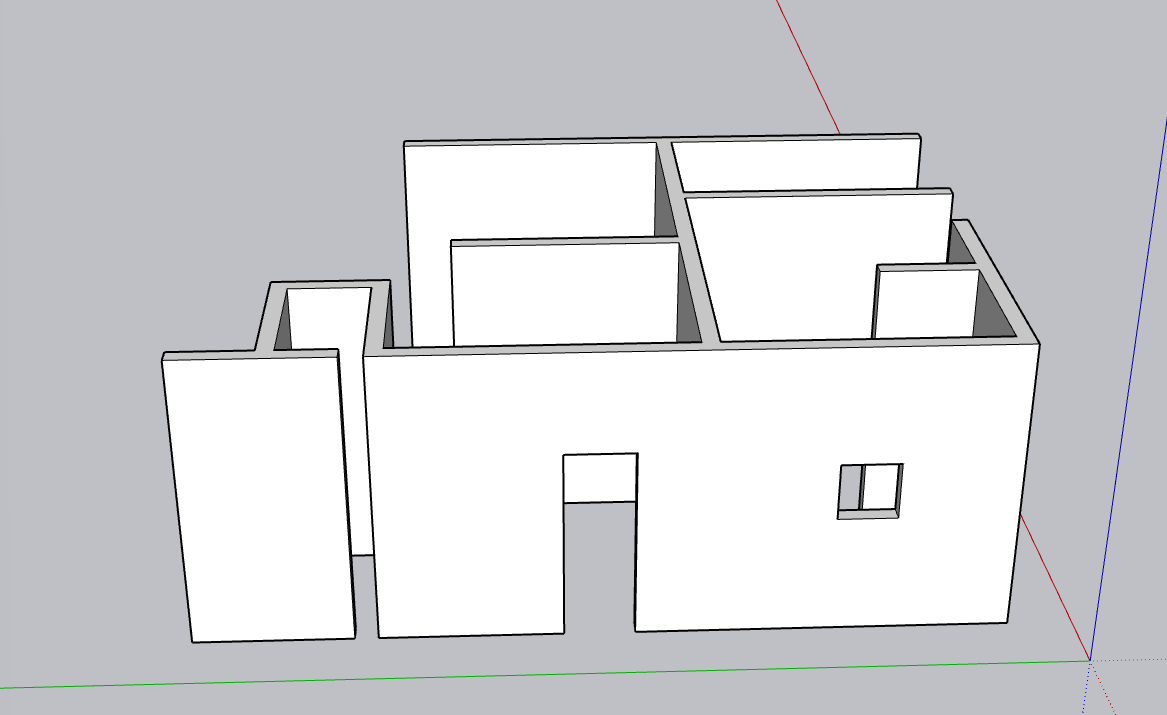

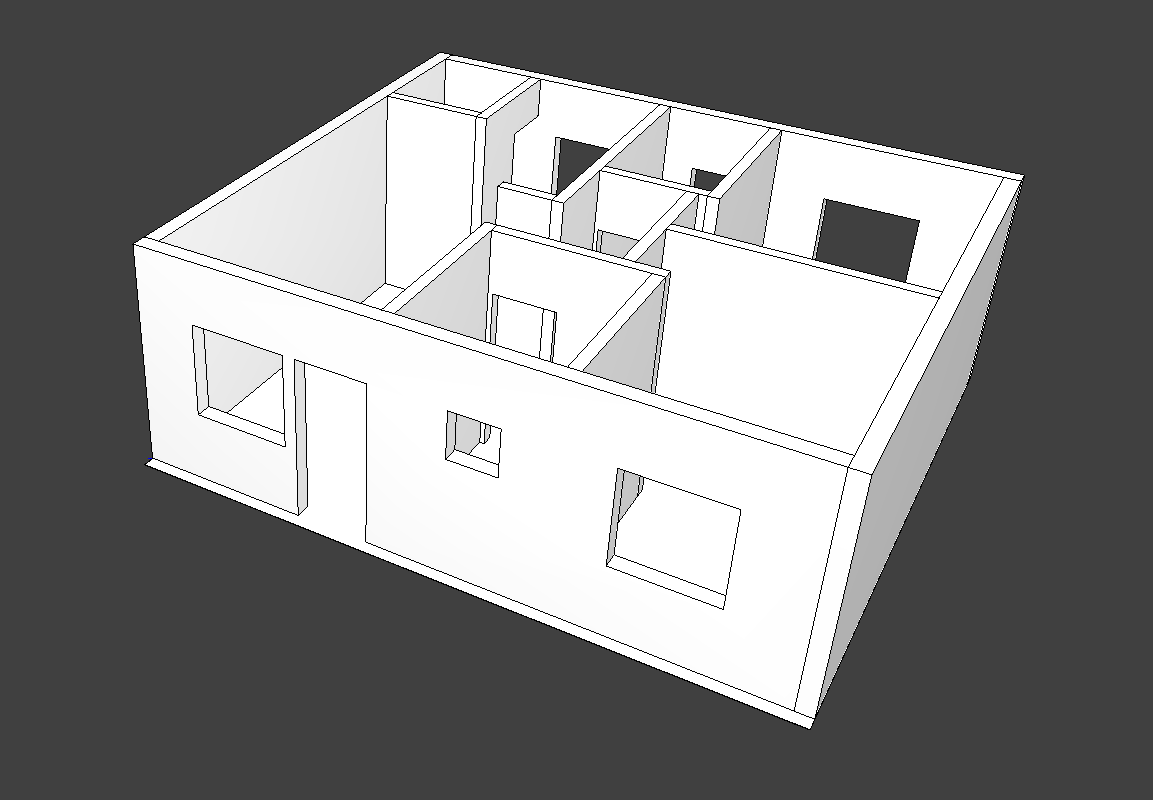

- Projeto 02
Exemplos de projetos indevidos para importação
Aqui listamos alguns exemplos de entidades do SketchUp não recomendadas para importação no Promob:

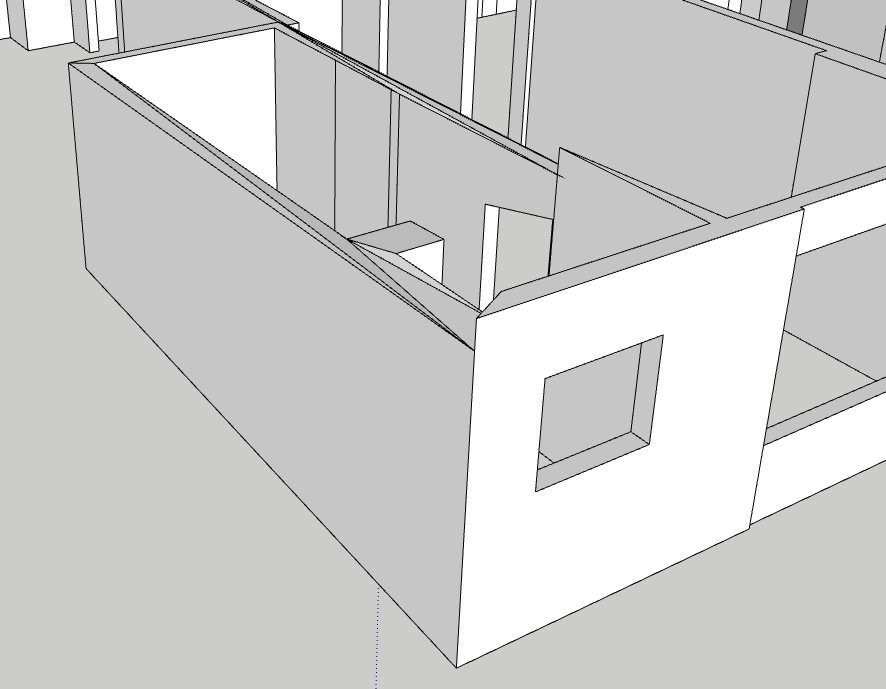

1. Paredes triangulares não é possível converter.

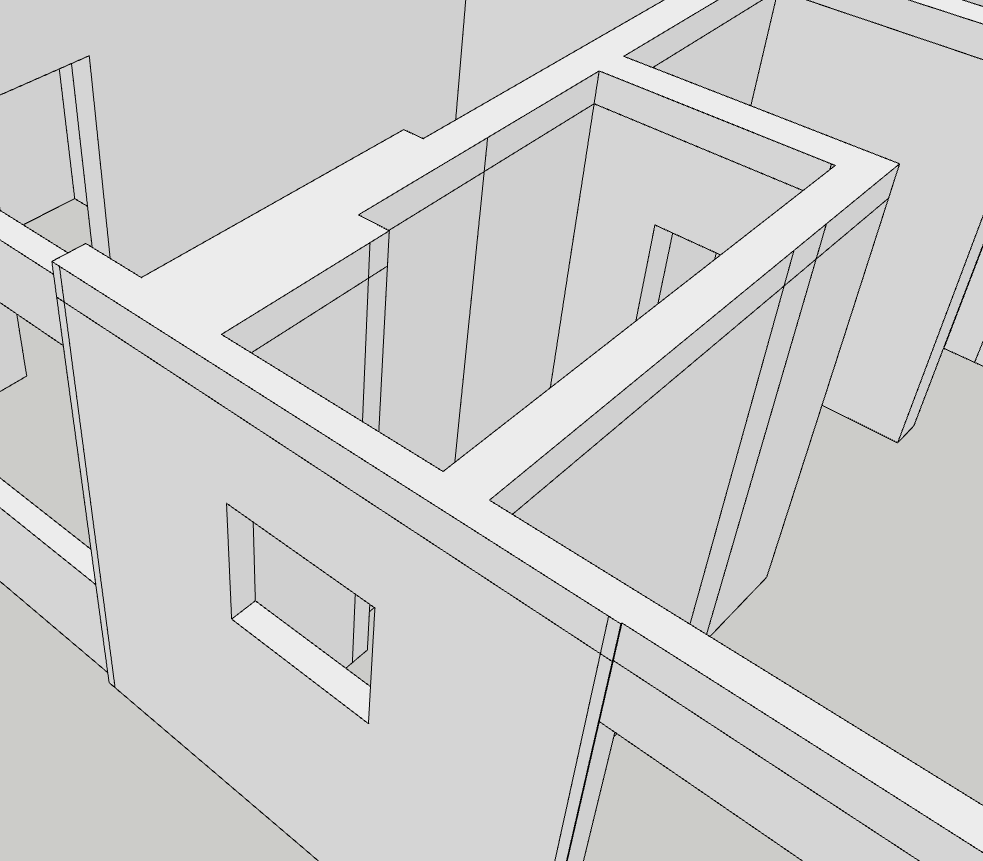

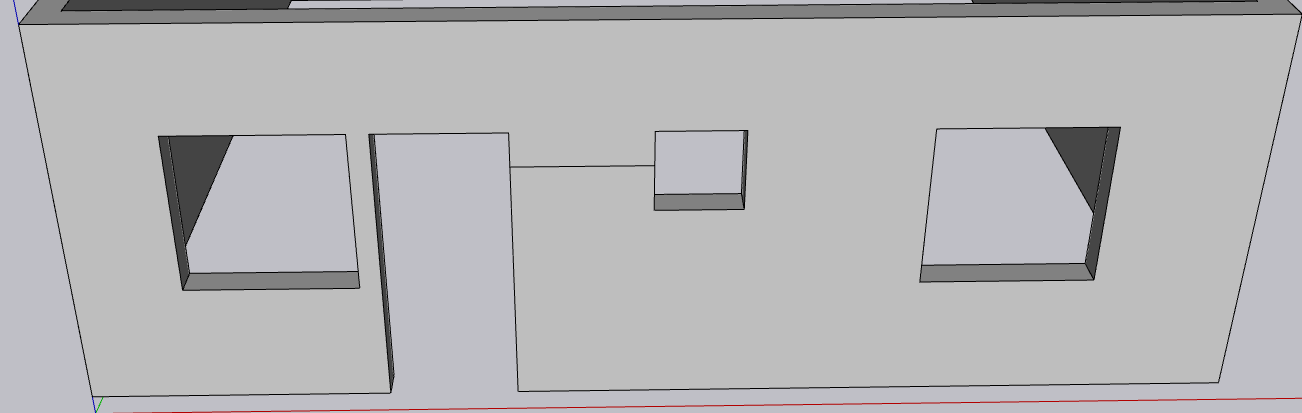

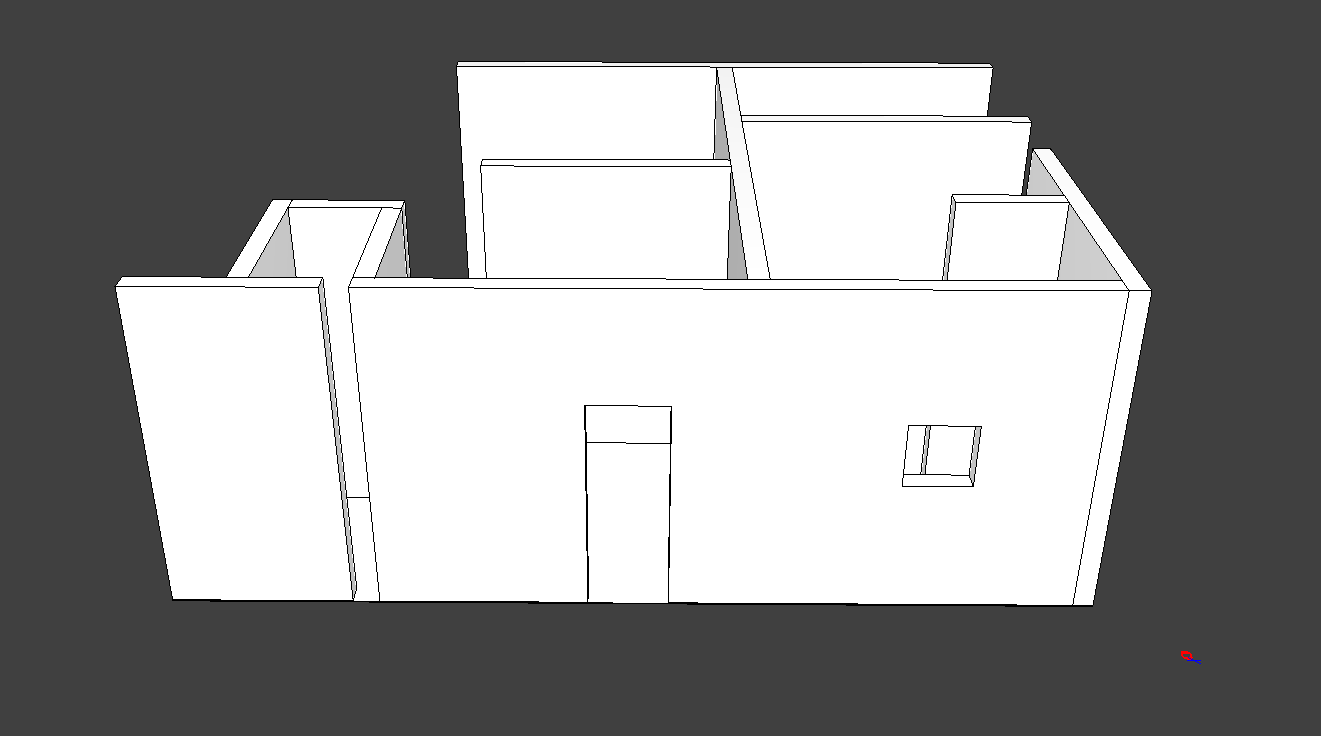

2. Linhas adicionais nas laterais das paredes.
3. Formas não retangulares e irregulares.
4. Formas muito complexas na quais as paredes do Promob não suportam.

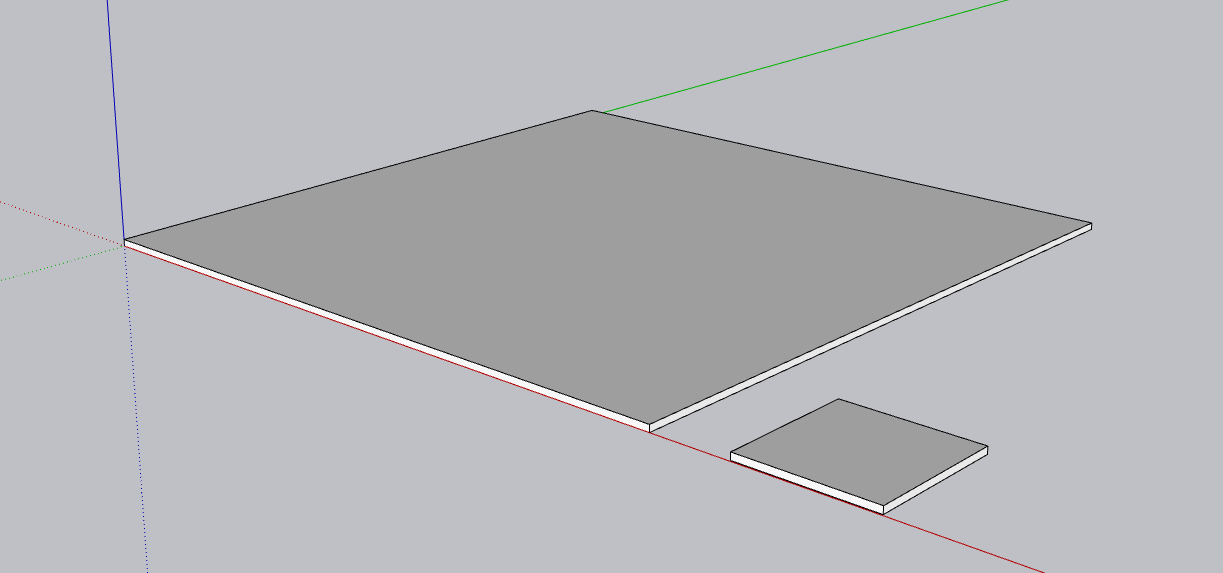

5. Piso com mais de um objeto.

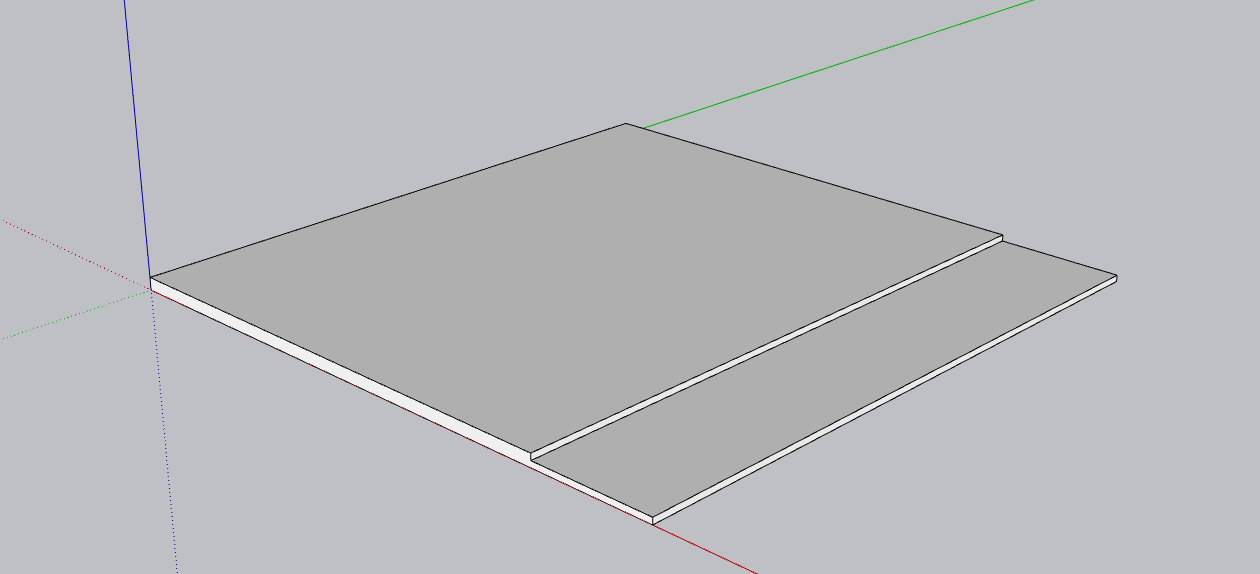

6. Piso com degraus.
