Builder Parts - Cadastro de arranjos

Seguir

Disponível a partir da versão 1.60.0.1 do Plugin Builder Parts



Arranjo é uma funcionalidade muito útil quando precisamos cadastrar diversas operações, replicando suas características e alterando apenas as posições e quantidades.

A função arranjo está disponível apenas para operações de furos e rasgos.



Aplicar arranjo em furos

1. Criar um furo na peça

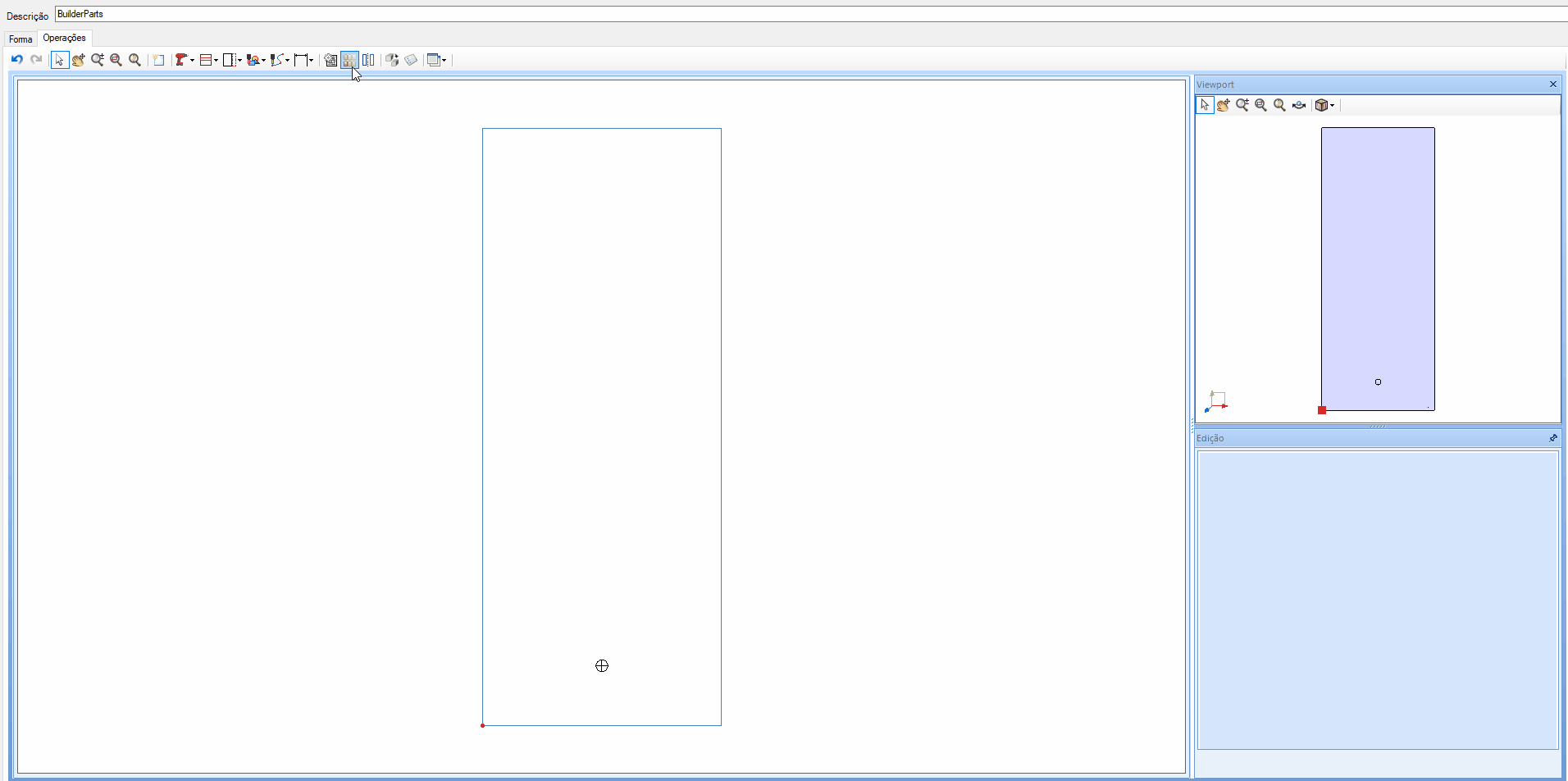

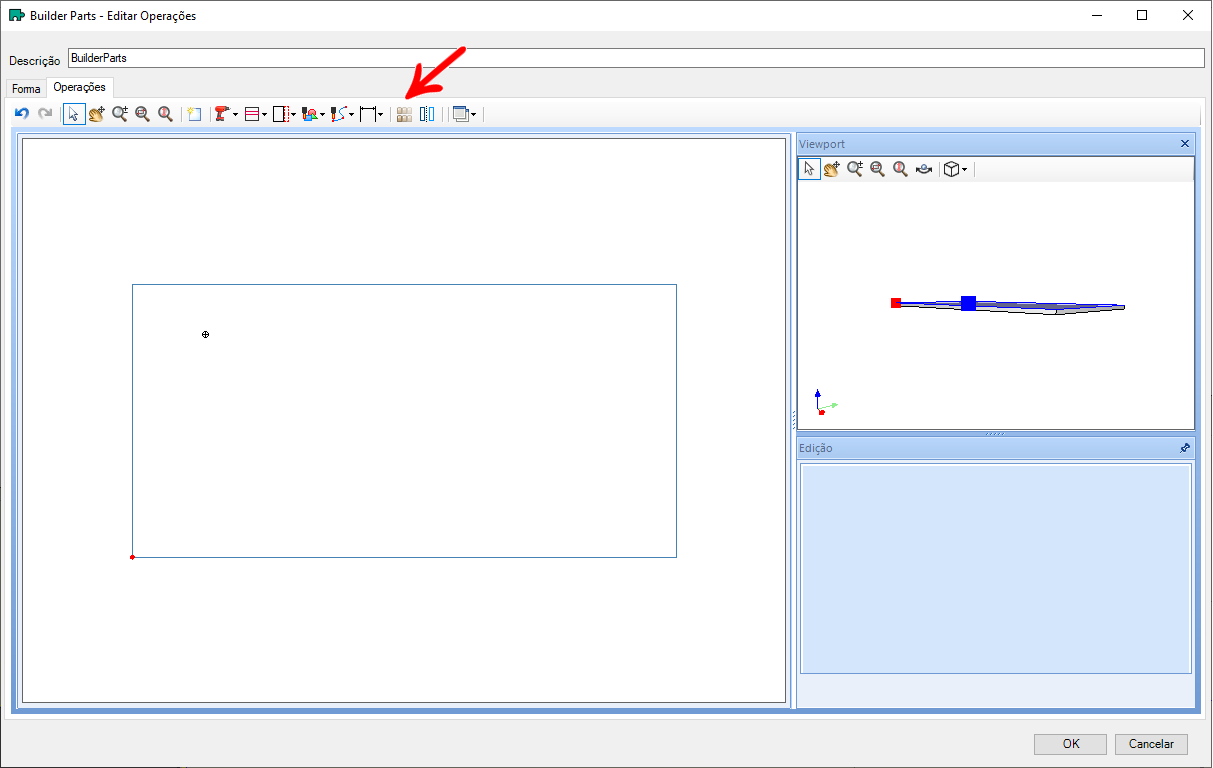

2. Clique em arranjo


3. Selecione a operação que deseja replicar

4. Será mostrado as opções do arranjo. O arranjo pode ser de dois tipos, sendo eles linear ou polar.

  • Arranjo linear: Será criado a replicação linearmente conforme o eixo selecionado. Os dados de configuração são:
    • Distância: distância a ser considerada entre as repetições dos furos;
      • Caso o valor for positivo, será considerado a repetição para direito (Eixo X) e superior (Eixo Y)
      • Caso o valor for negativo, será considerado a repetição para esquerda (Eixo X) e inferior (Eixo Y)
    • Eixo: direção de inserção dos itens, X ou Y
    • Quantidade: quantidade de itens a serem inseridos, incluindo o item selecionado;
    • Tipo de Arranjo: Linear ou Polar, selecione a opção Linear;

Exemplo de arranjo linear:


  • Arranjo polar: através do arranjo polar é possível realizar a repetição de furos em um determinado raio. Os dados de configuração são:
    • Ângulo: determina o ângulo que os furos serão posicionados;
    • Quantidade: quantidade de itens a serem inseridos, incluindo o item selecionado;
      • Raio: determina a distância entre os furos com base no ângulo informado;
      • Tipo de Arranjo: Linear ou Polar, selecione a opção Polar;

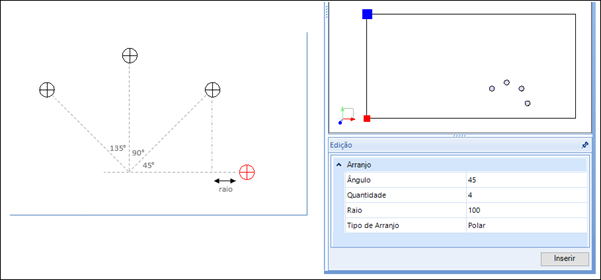

Exemplo de arranjo polar com os seguintes dados:

5. Clicar na opção inserir


Observação: Os furos criados por arranjos após sua criação não possuem relação entre eles.



Aplicar arranjo em rasgos

1. Criar um rasgo na peça

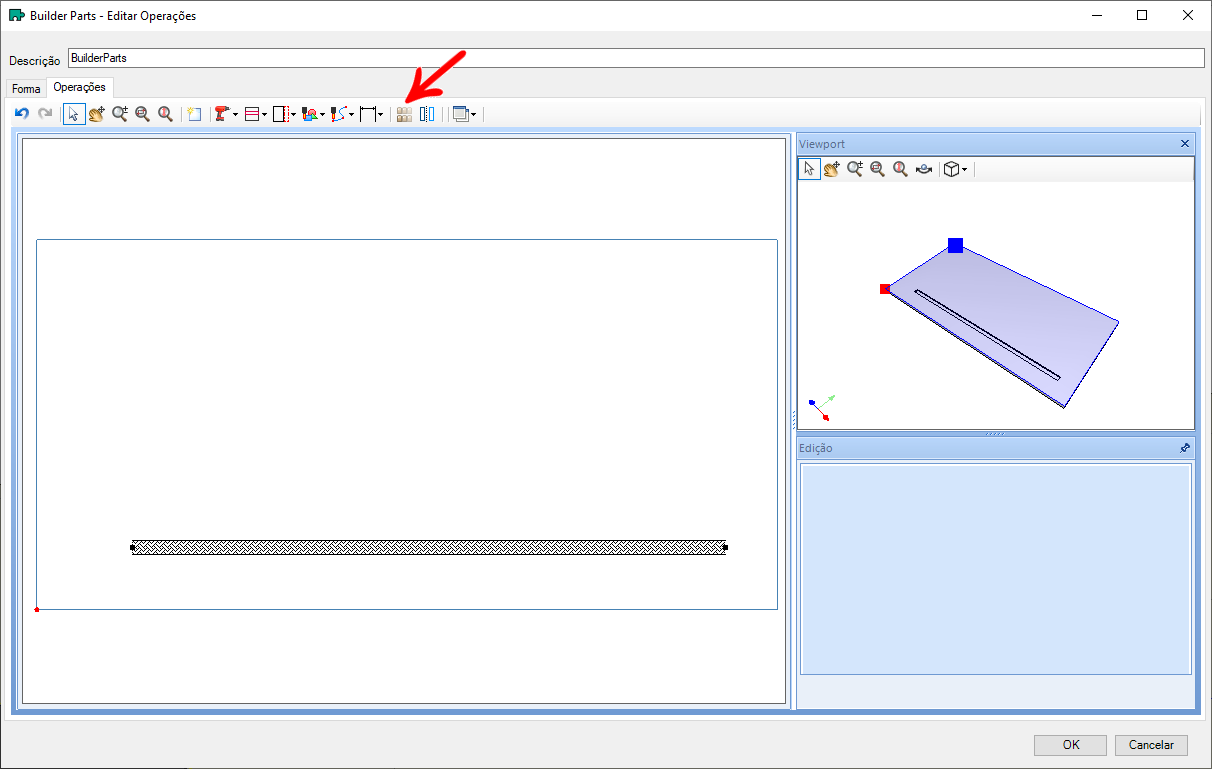

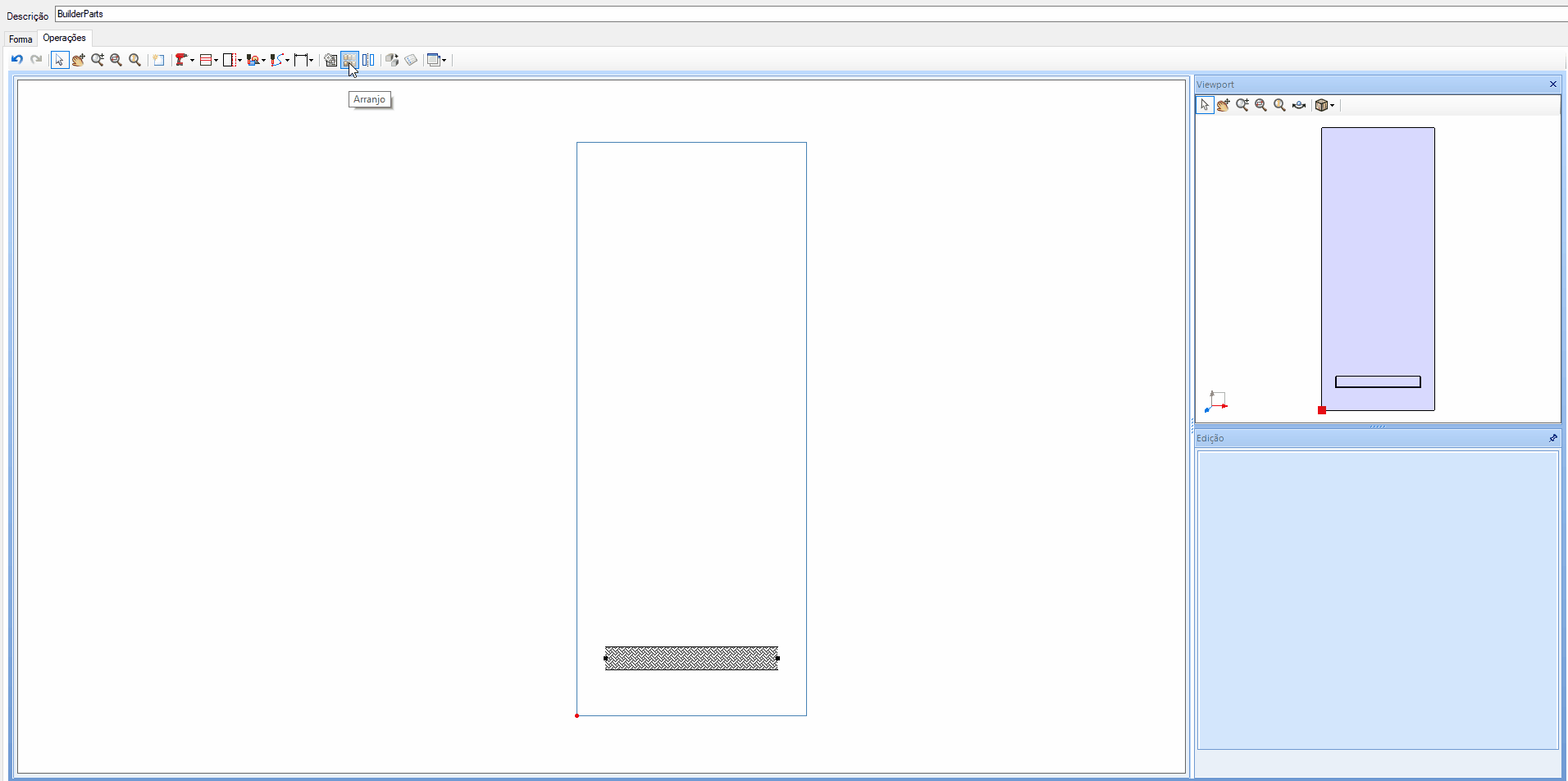

2. Clique em arranjo


3. Selecione a operação que deseja replicar

4. Será mostrado as opções do arranjo

5. As opções de arranjo para rasgos são:

  • Distância: distância a ser considerada entre as repetições dos rasgos;
    • Caso o valor for positivo, será considerado a repetição para direito (rasgo vertical) e superior (rasgo horizontal)
    • Caso o valor for negativo, será considerado a repetição para esquerda (rasgo vertical) e inferior (rasgo horizontal)
  • Quantidade: quantidade de itens a serem inseridos, incluindo o item selecionado;

6. Clicar na opção inserir
