Disponível a partir da versão 1.60.0.1 do Plugin Builder Parts

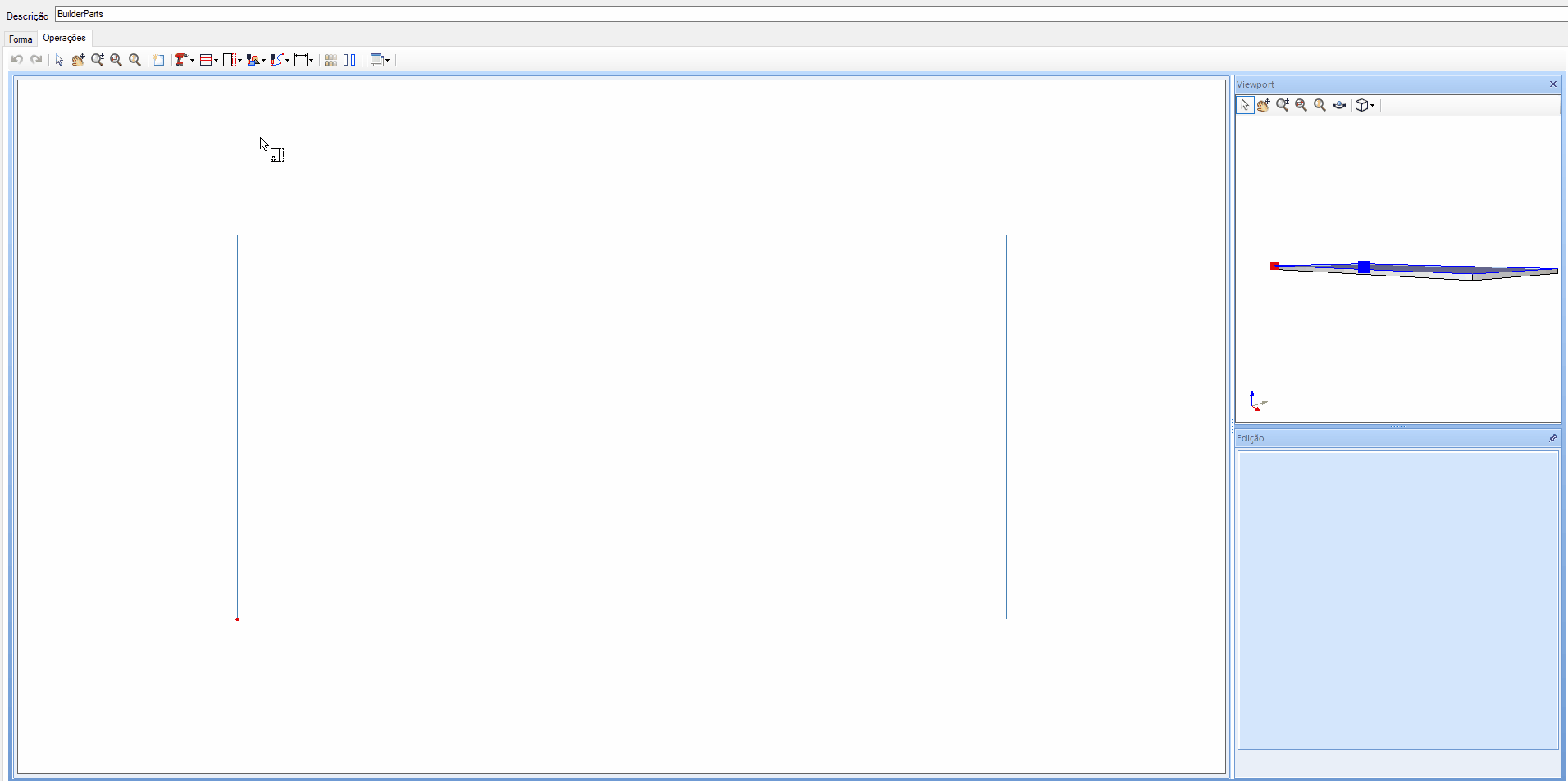

Antes de cadastrar a borda, devemos selecionar a face superior da peça. Não é permitido cadastrar as bordas na face de perfil ou na face inferior.

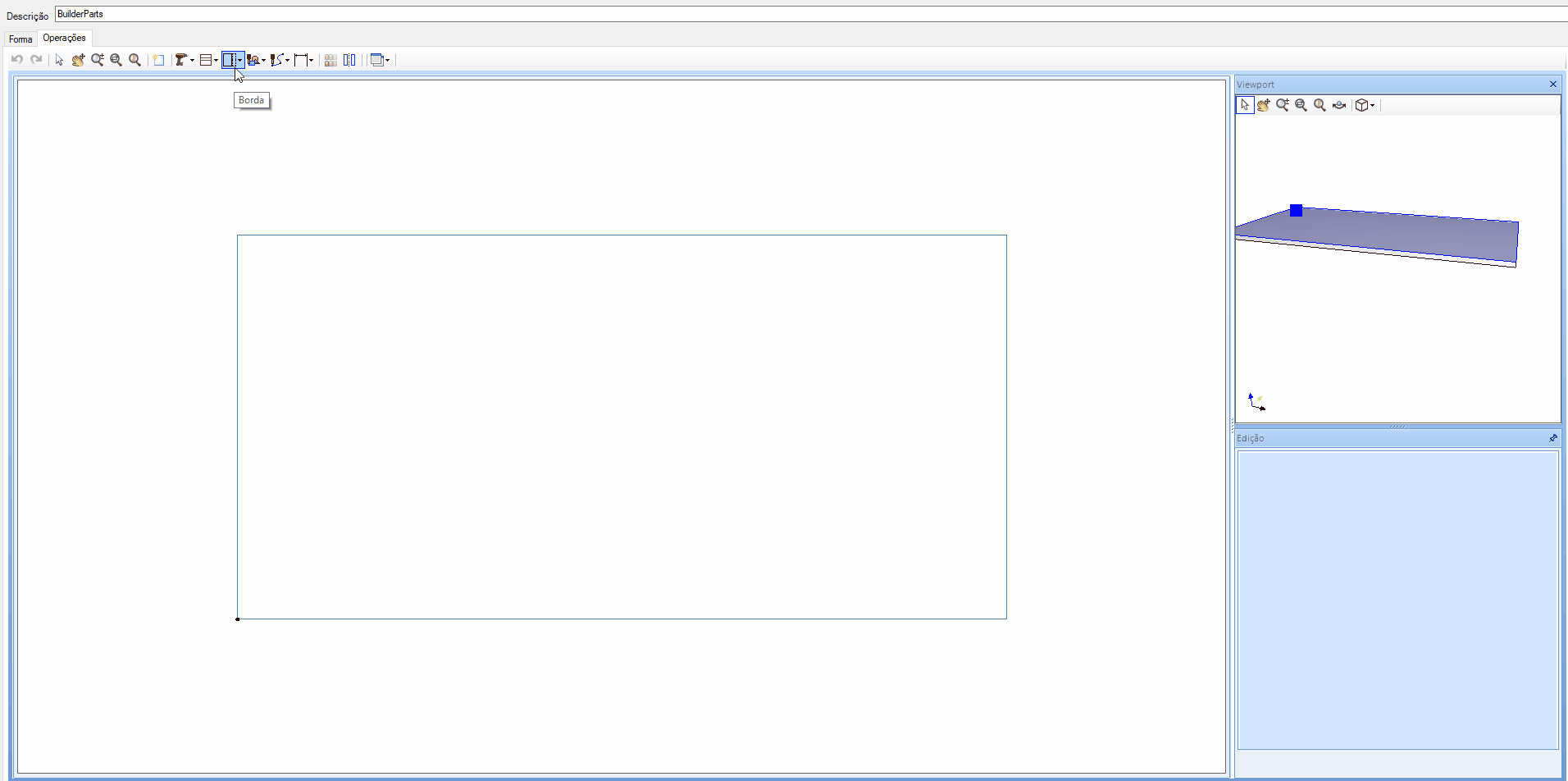

Clique no ícone de borda, selecione a opção Adicionar borda;
O cadastro de borda pode ser realizado de duas formas:

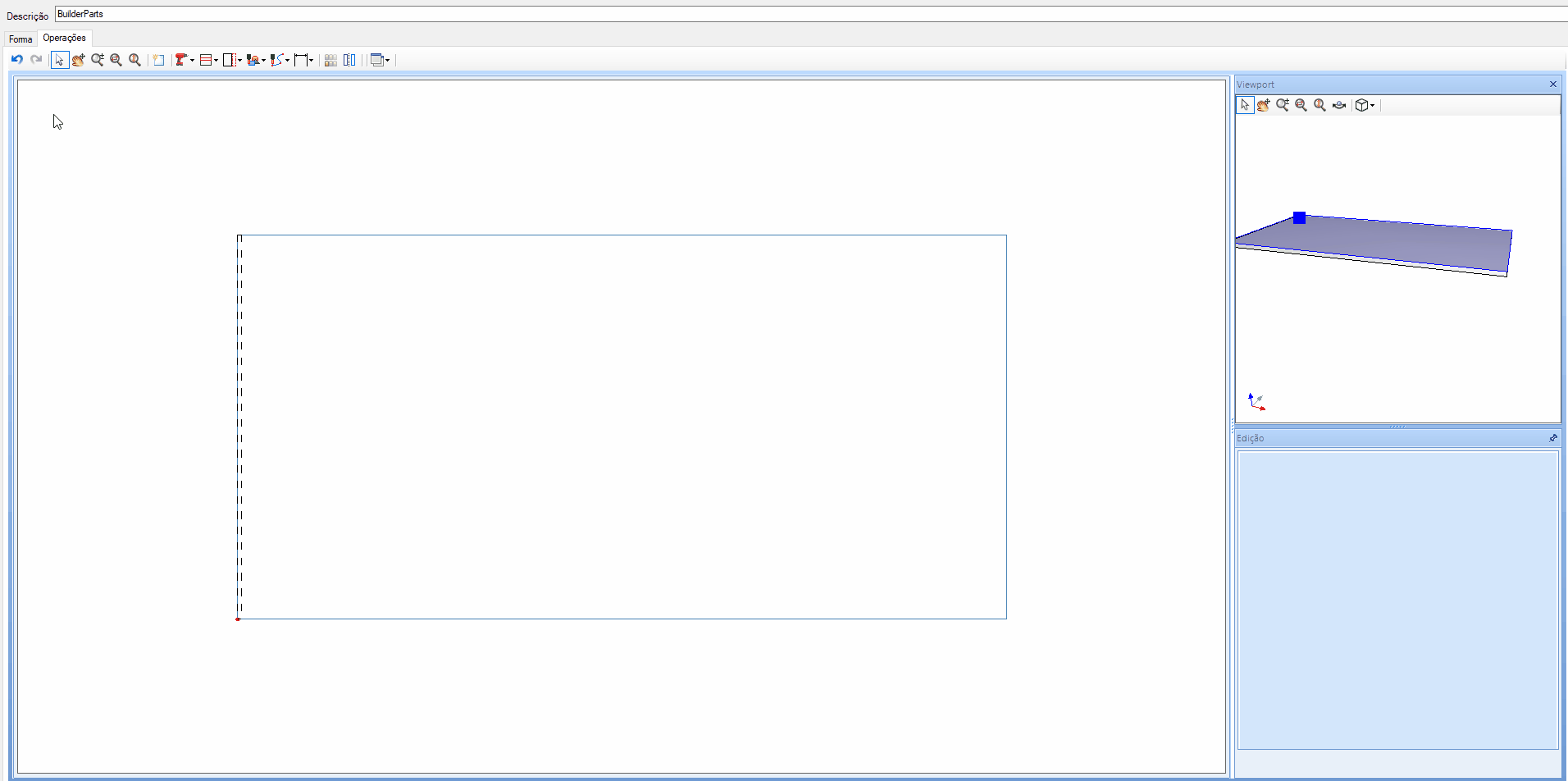

Selecionando arestas
1. Com o botão esquerdo do mouse, clique na aresta que deseja cadastrar a borda. É possível selecionar mais de uma aresta.
2. Após clicar com o botão direito do mouse.
3. Ao final, na aresta onde foi adicionada a borda, uma linha tracejada vermelha indicará quais os lados da peça possui borda cadastrada.

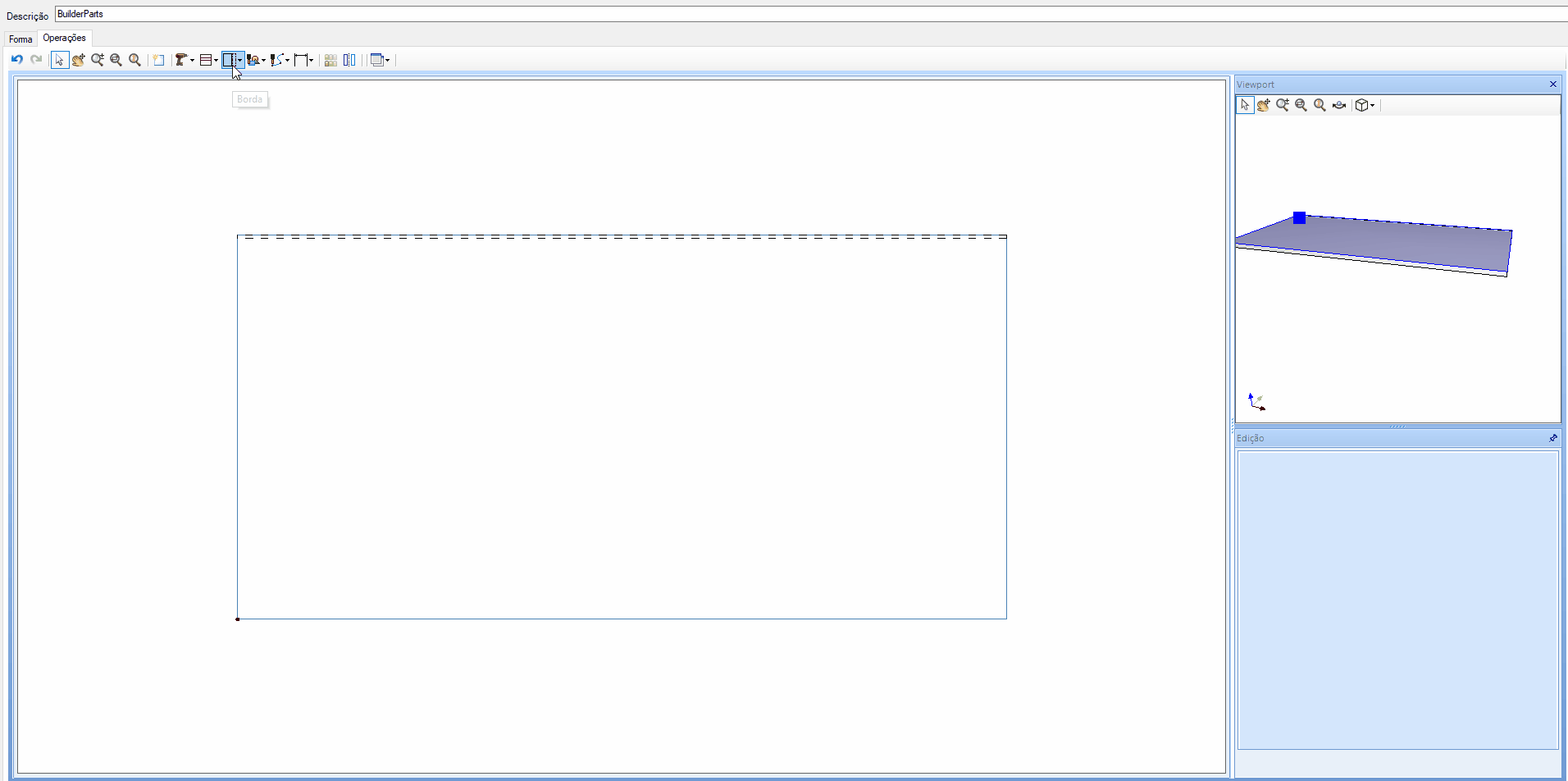

Selecionando ponto a ponto
1. Com o botão esquerdo do mouse clique no ponto inicial que deseja criar uma borda e após no ponto final. Nesse cadastro é possível fazer apenas uma linha por vez.
2. Após com o botão direito do mouse.
3. Ao final, na aresta onde foi adicionada a borda, uma linha tracejada vermelha indicará quais os lados da peça possui borda cadastrada.
Com a borda criada é necessário cadastrar as seguintes informações:
Referência: Escolher dentre as referências cadastradas na biblioteca. Este dado é útil para gerar informações na integração e orçamento. Caso não queira informar, marque a opção nenhum.
Tipo de operação: Operação que será usada para orçamento/integração.
Camada: Escolher entre as camadas disponíveis para associar com os modelos. O valor normalmente criado nas bibliotecas é borda.
IMPORTANTE: Para aparecer a borda no ambiente 3D, essa informação deve ser marcada.
Espessura: Espessura da borda.
Estrutura da borda: Escolher entre as estruturas previamente cadastradas na biblioteca. Essa informação é utilizada na integração e no orçamento. O valor normalmente criado nas bibliotecas é fita_borda.
Sobrecorte da chapa: Valor do sobrecorte da chapa.
Para mais informações sobre Geometria Editada, clique aqui.
Sobrecorte lateral da borda: Valor do sobrecorte lateral da borda.
Remover borda
É possível remover a borda de duas maneiras, sendo elas:
1. Clique no ícone de borda, selecione a opção Remover borda. Após, clique sobre a borda que deseja remover.
2. Clique na borda a ser excluída e pressione o botão delete do seu teclado.
