Disponível a partir da versão 1.60.0.1 do Plugin Builder Parts
A função espelhar está disponível apenas para operações de furos e rasgos, conforme podemos visualizar nos procedimentos abaixo:
Aplicar espelhar em furos

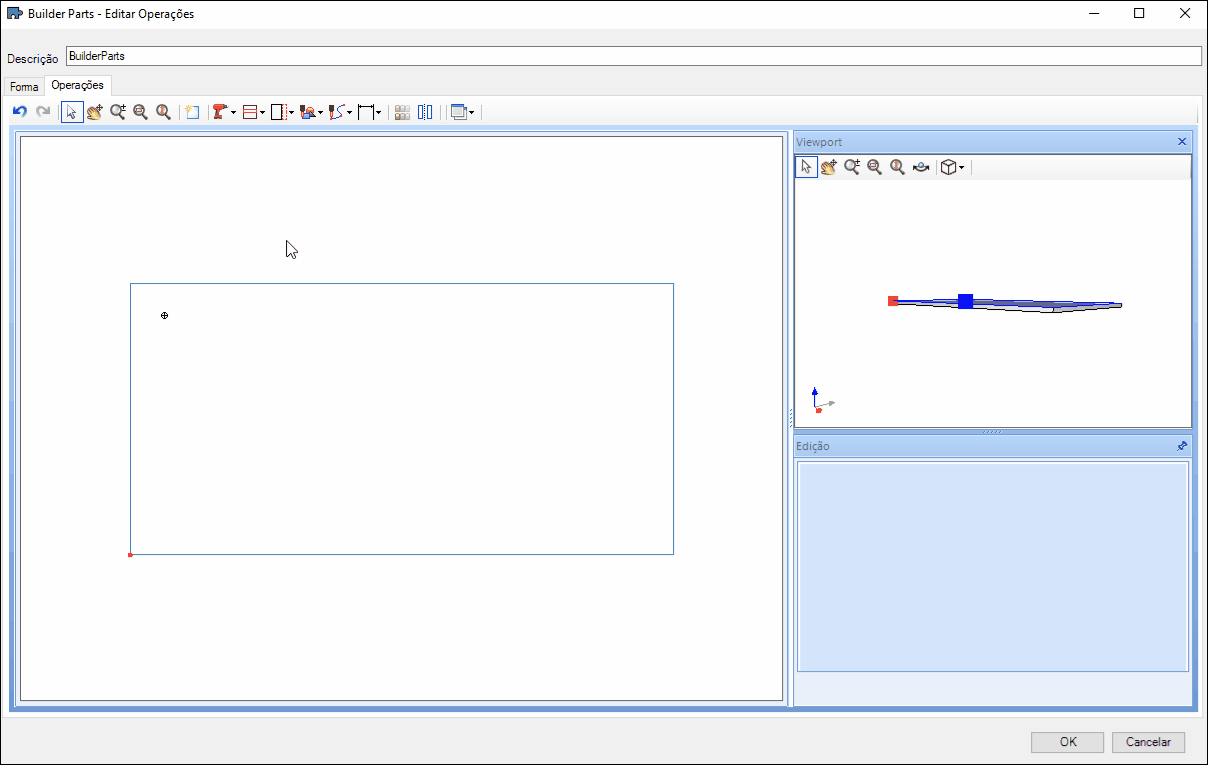

1. Com os furos cadastrados na peça, clique em espelhar.
2. Selecione o furo que deseja espelhar e selecione o eixo de espelhamento e clique em espelhar.
3. O espelhamento de furos pode ser realizado de três formas, nos eixos X, Y ou XY.

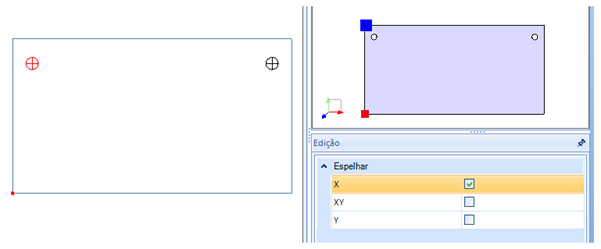

Espelhamento eixo X: caso a opção selecionada seja X, será gerado um furo no mesmo ponto em X e espelhado o valor de Y.

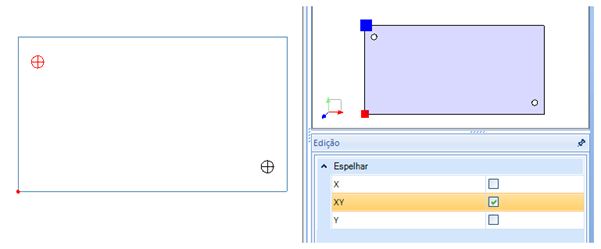

Espelhamento eixo XY: Caso a opção selecionada seja XY, será gerado um furo espelhando o valor de X e de Y

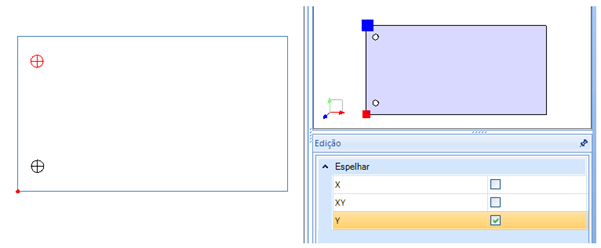

Espelhamento eixo Y: Caso a opção selecionada seja Y, será gerado um furo no mesmo ponto em Y e espelhado o valor de X.
Aplicar espelhar em rasgos

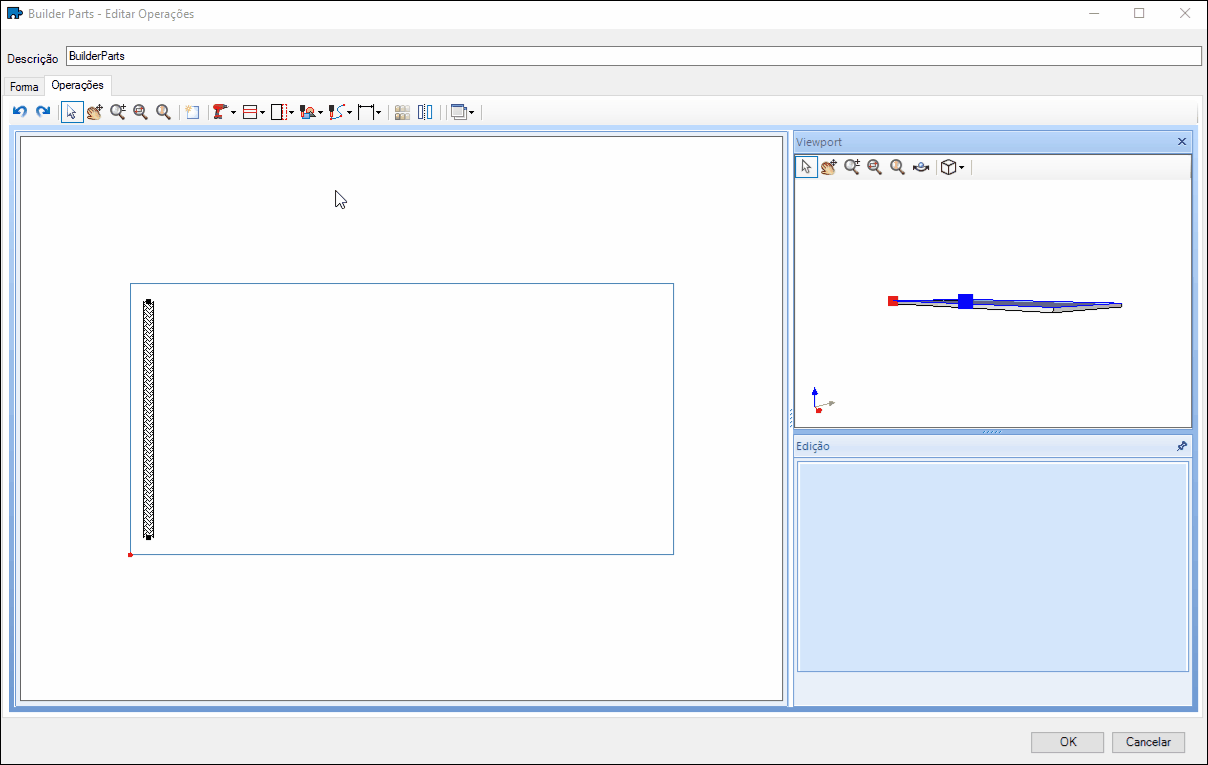

1. Com o rasgo cadastrados na peça, clique em espelhar.
2. Selecione o rasgo que deseja espelhar e selecione o eixo de espelhamento e clique em espelhar.
3. O espelhamento de rasgos pode ser realizado de duas formas, dependendo do posicionamento do rasgo.

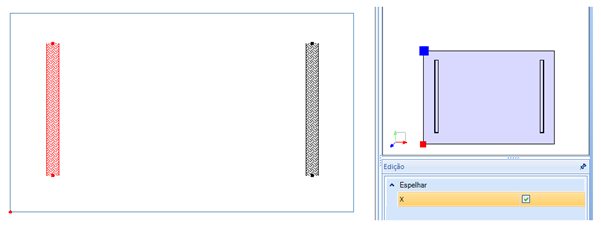

Rasgo na vertical: espelhamento no eixo X

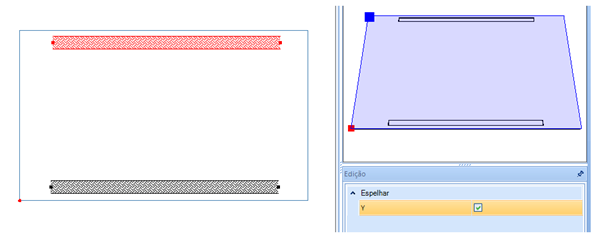

Rasgo na horizontal: espelhamento no eixo Y
