Disponível a partir da versão 1.60.0.1 do Plugin Builder Parts
Antes de cadastrar os rasgos, é necessário escolher a face da peça que receberá a operação. Por padrão, sempre será exibida a face superior, mas é possível alterar a face.
Para inserir rasgo na peça, siga os procedimentos abaixo:
1. Na aba de operações, clique no menu rasgo e após em Adicionar rasgo.

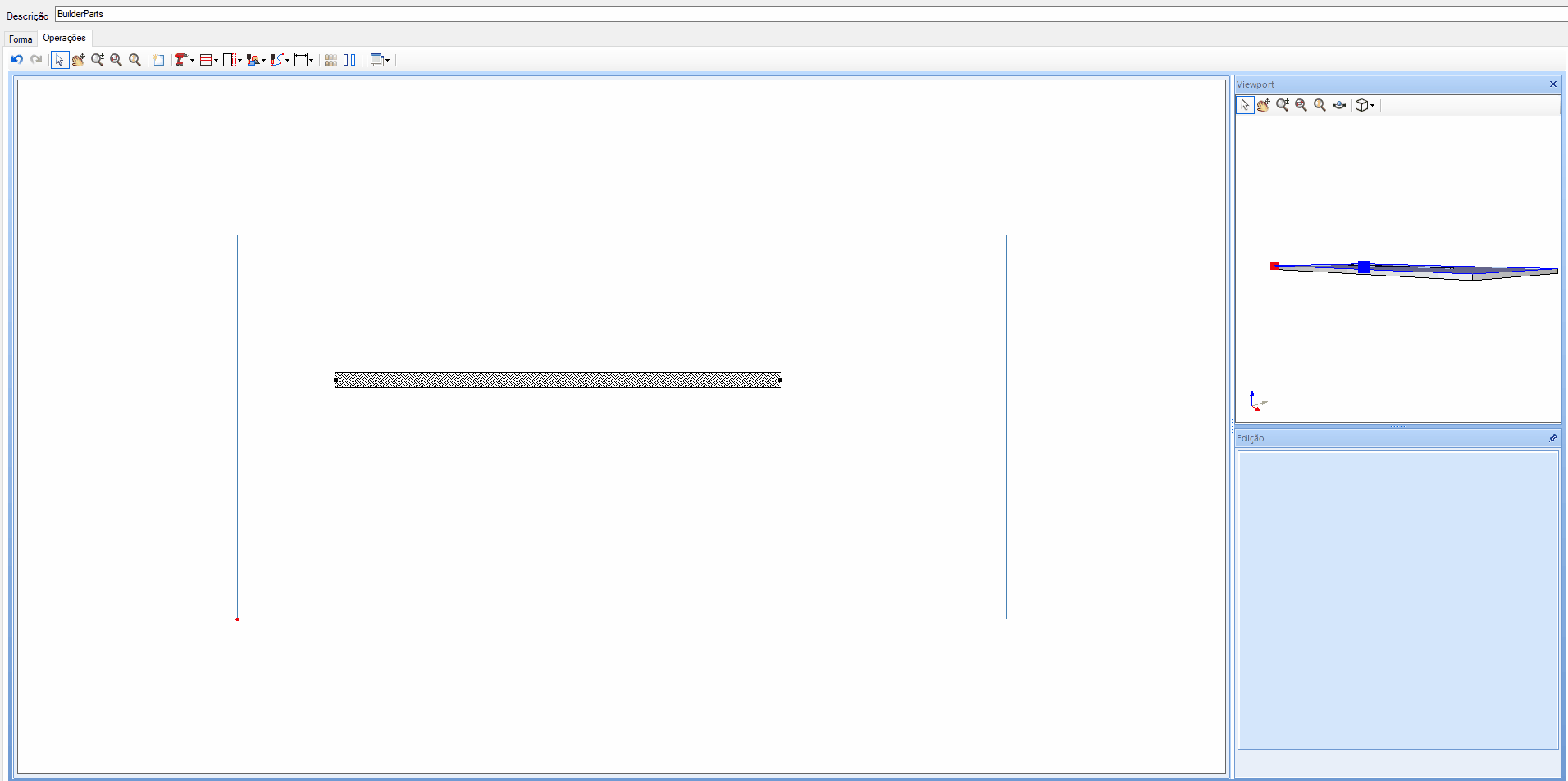

2. Escolher a posição onde deseja cadastrar o rasgo e com o clique e arraste do mouse, insira o rasgo.

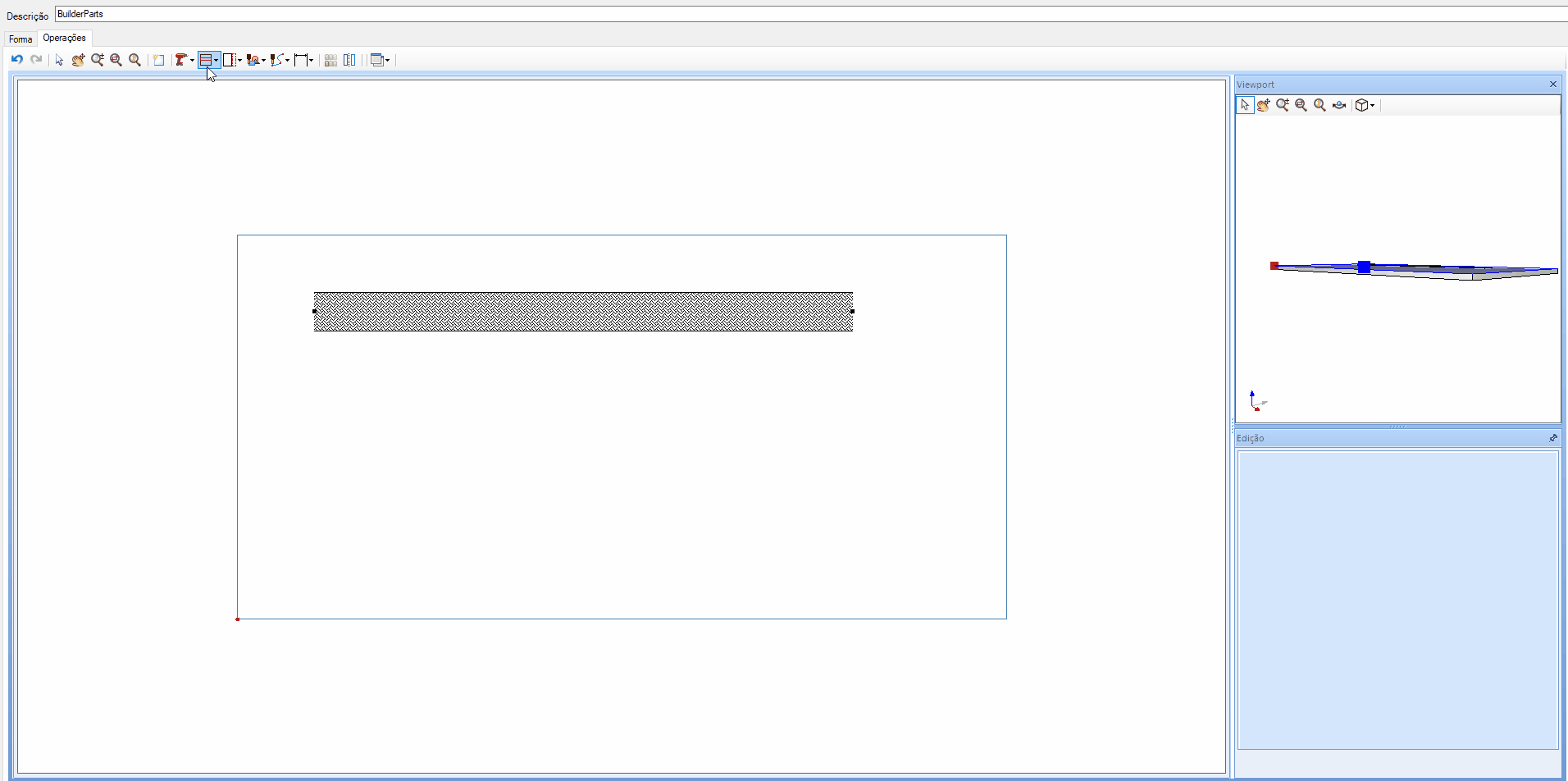

3. Após criar um rasgo, é possível escolher as seguintes configurações:
- Tipo de operação: Operação que será usada para orçamento/integração
- Nome: Identificação da operação
- Largura: largura do rasgo
- Profundidade: Profundidade do furo
- Y: Posição Y do rasgo (do centro do rasgo), se o rasgo for horizontal
- X: Posição X do rasgo (do centro do rasgo), se o rasgo for vertical
- Início: Posição inicial do rasgo
- Fim: Posição final do rasgo
- Tipo de processo: Escolher o tipo de processo
Remover rasgo
É possível remover o rasgo de duas maneiras, sendo elas:

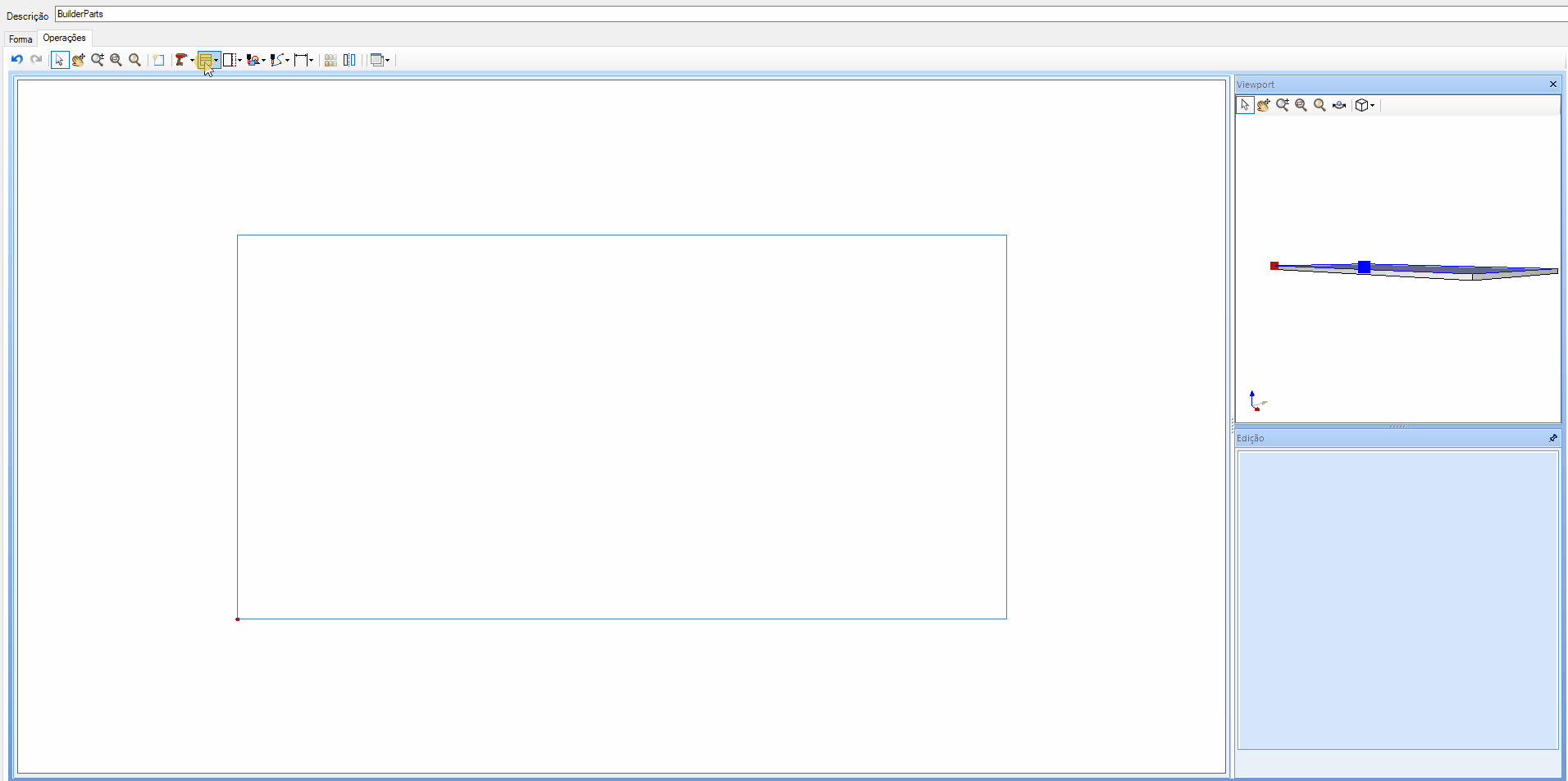

1. Clique no ícone de rasgo, selecione a opção Remover rasgo. Após, clique sobre o rasgo que deseja remover.
2. Clique no rasgo a ser excluído e pressione o botão delete do seu teclado
DICA: além destas duas opções, é possível remover todas as operações clicando clicando da ferramenta de Limpar operações .
