Disponible a partir de la versión 1.2.18.0 de Cut Pro, la funcionalidad de Posicionamiento Automático de Etiquetas permite generar etiquetas en formato de imagen (bitmap), basadas en las dimensiones reales de la etiqueta. Esta configuración es utilizada por plugins de máquinas CNC con función de etiquetado automático, para garantizar el mejor posicionamiento de la etiqueta en la pieza, evitando la superposición con operaciones de mecanizado.
Máquinas Compatibles
WDMAX DN-2609DL LNC Nesting.
Configuración
Consulte a continuación el proceso para configurar la impresión correctamente.

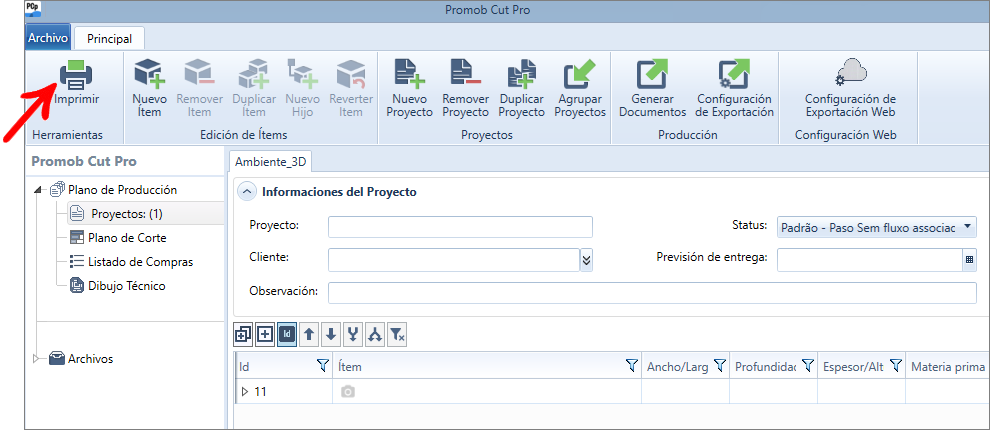

1. Acceda al menú de etiquetas de Cut Pro, haciendo clic en el botón Imprimir.

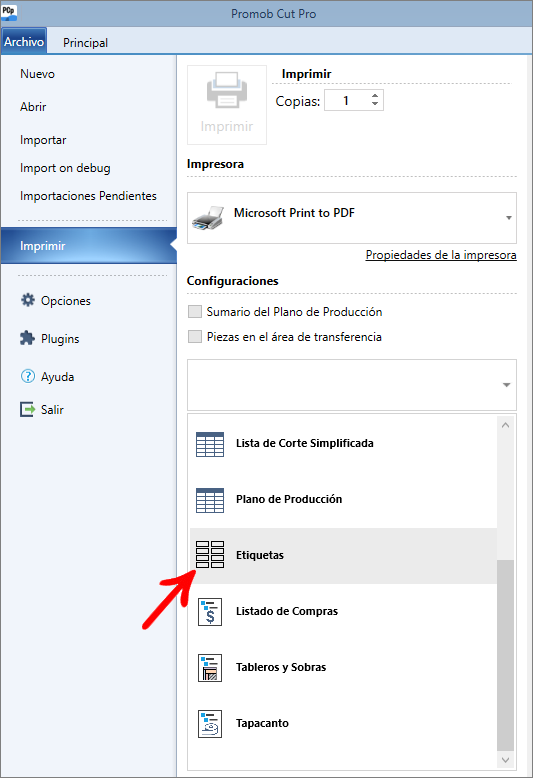

2. Seleccione la opción Etiquetas.

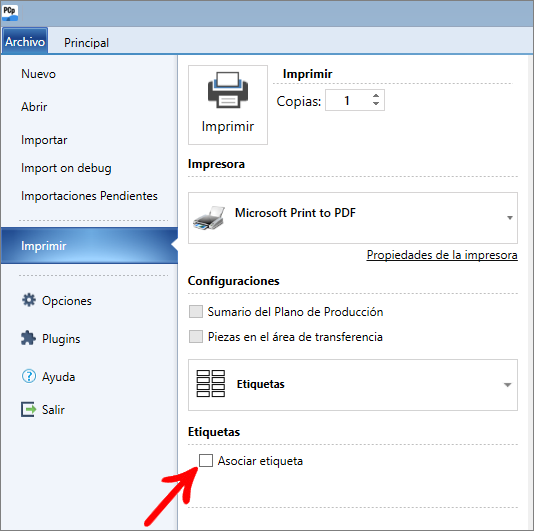

3. En el campo Etiquetas, marque la opción Asociar etiqueta.

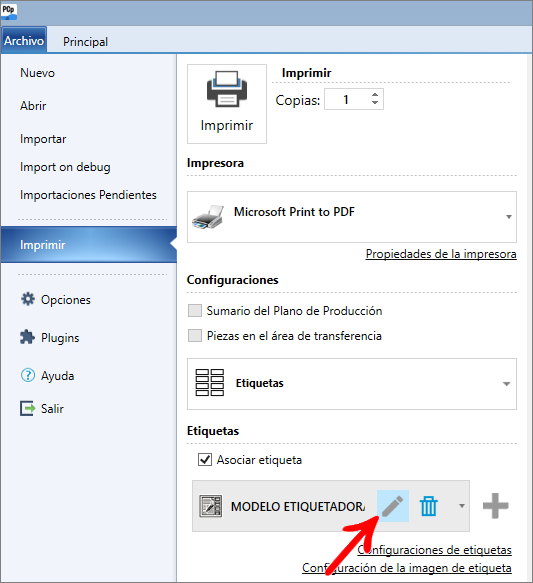

4. Seleccione la asociación de etiqueta deseada para edición.

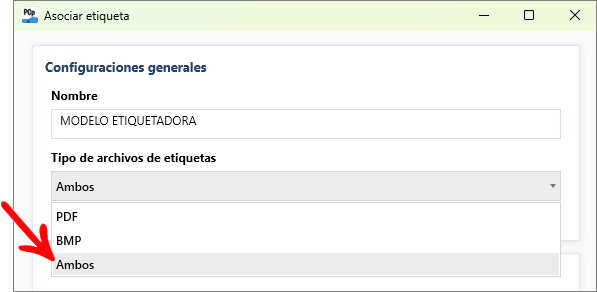

5. Para la impresión correcta de las imágenes de la etiqueta, seleccione una de las siguientes opciones:
Imagen: al seleccionar esta opción, se generarán archivos BMP de las etiquetas en la carpeta nesting de los archivos de programa generados.
Ambos: al seleccionar esta opción, además del archivo de imagen bmp de cada pieza, se generará un PDF en la carpeta labels con todas las etiquetas.

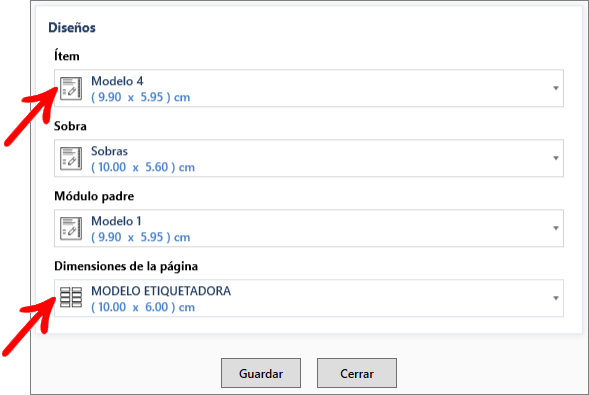

6. Seleccione también un modelo de etiqueta para el ítem, y una configuración de página para las etiquetas. Esta configuración es esencial.

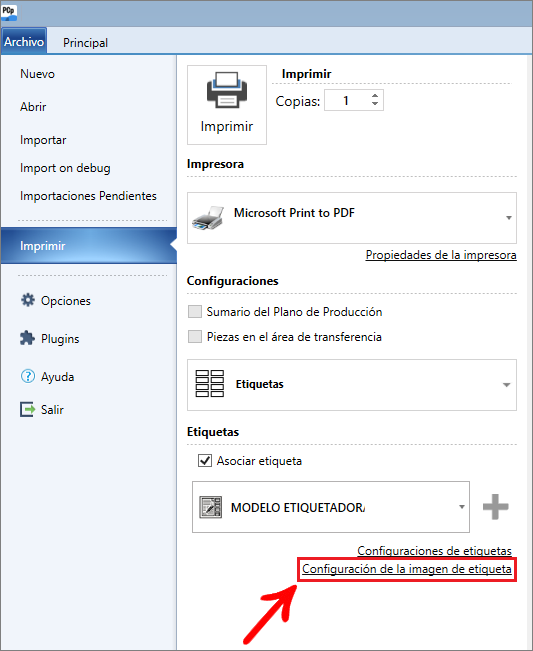

7. Para configurar la resolución de la imagen del BMP generado, acceda a las Configuraciones de la imagen de etiqueta.

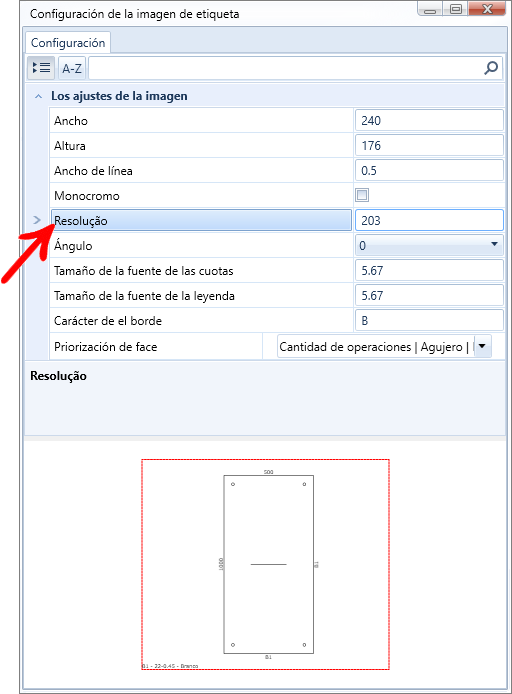

8. Realice las configuraciones necesarias en la resolución, según lo deseado, y guarde los cambios cerrando la pantalla.
| IMPORTANTE: Para consultar las configuraciones de etiquetas creadas por el Builder, haga clic aquí. |
