IMPORTANTE: La importación de paredes de SketchUp a Promob es una funcionalidad nueva y aún en fase beta, lo que significa que hay algunas limitaciones importantes.
En SketchUp, no existe el concepto de pared como en Promob. Todo se interpreta como formas geométricas: rectángulos, círculos, líneas, triángulos, etc. Esto significa que no toda forma creada en SketchUp será entendida como una pared válida por Promob.
Para que una pared sea correctamente reconocida e importada, verifica algunas condiciones que deben cumplirse:
Requisitos para una importación correcta
- La forma debe ser una geometría simple;
- Debe ser un rectángulo perfectamente alineado (sin distorsiones);
- Perforaciones, como ventanas y puertas, son soportadas, siempre que se hagan correctamente.
Modelaciones Incorrectas
1. Creando por partes, con varias caras conectadas:
Realizar el dibujo de diversos rectángulos y conectarlos manualmente, como si cada uno fuera una cara aislada.
Este método puede funcionar en algunos casos, pero no está garantizado. Muchas veces, incluso si el aspecto parece correcto, internamente SketchUp puede interpretar como varias paredes distintas debido a conexiones imprecisas entre las caras o a la forma en que guarda la orientación de estas superficies. Esto puede generar errores en la importación a Promob.
2. Caras o líneas torcidas (rectángulo imperfecto):
Si las líneas o vértices están desalineados (en ángulo), la geometría no será reconocida como una pared válida.
Promob puede importar esta estructura de forma incorrecta o ni siquiera lograr importar. Este error es común cuando se intenta “encajar” paredes con pequeños ángulos, pero Promob no soporta este tipo de modelación.
3. Creando paredes por partes con varios rectángulos:
Unir varios rectángulos para formar una pared también es una práctica incorrecta. Esto puede generar la importación de un bloque sólido, sin aberturas, o incluso causar pérdida o inversión de partes de la geometría.
Resultado de la importación en Promob:
Modelaciones Correctas
1. Rectángulo perfecto, creado de forma independiente.
Esta es la forma ideal de modelar: un rectángulo único, creado aisladamente, sin depender de conexiones con otras paredes.
IMPORTANTE: Evita crear el rectángulo en el suelo y “tirar” hacia arriba después. Esto puede causar inversión de las caras al momento de la importación. Siempre modela una pared a la vez, finaliza una antes de comenzar la siguiente.
Resultado de la importación en Promob:
2. Rectángulo con apertura (perforación correcta)
Cuando sea necesario crear paredes con aberturas (como ventanas o puertas), utiliza el sistema de perforación de SketchUp.
Esta es la mejor forma de garantizar que Promob reconozca e importe las aberturas correctamente, sin distorsiones.

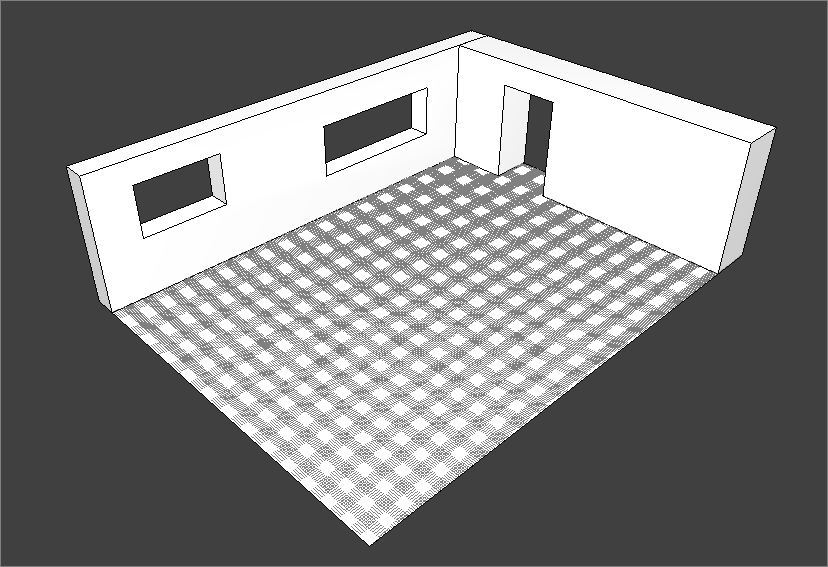

Resultado de la importación en Promob:
IMPORTANTE:
- Mientras la funcionalidad está en desarrollo, seguir estas buenas prácticas es fundamental para garantizar la correcta importación de las paredes modeladas en SketchUp.
- Este artículo fue creado para aclarar estas limitaciones y enseñar la forma correcta de crear paredes, evitando errores en Promob.
