Disponible a partir de la versión 1.60.0.1 de Plugin Builder Parts
Serie es una característica muy útil cuando necesitamos registrar varias operaciones, replicando sus características y cambiando sólo las posiciones y cantidades.
La función de serie sólo está disponible para operaciones de perforación y ranura.
Aplicar la serie de las perforación
1. Crear la perfuración en la pieza.

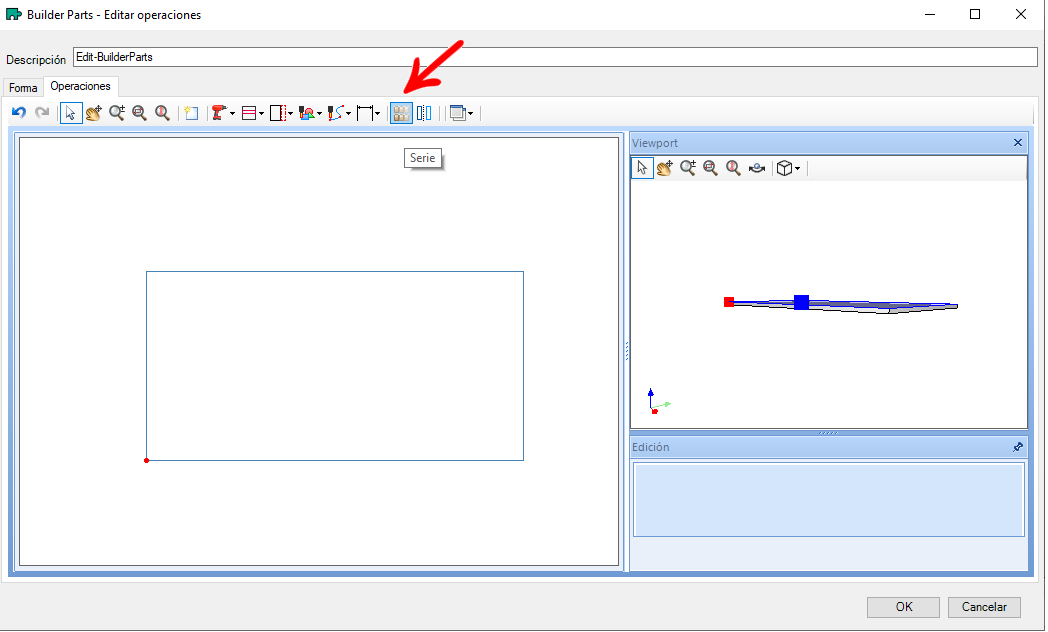

2. Haga clic en serie.
3. Seleccione la operación que desea replicar.
4. Se mostrarán las opciones de la serie. La serie puede ser de dos tipos, lineal o polar.
- Serie lineal: La replicación se creará linealmente de acuerdo con el eje seleccionado. Los datos de configuración son:
- Distancia: distancia a considerar entre las repeticiones de las perfuraciones;
- Si el valor es positivo, se considerará la repetición para la derecha (eje X) y superior (eje Y)
- Si el valor es negativo, se considerará la repetición para la izquierda (eje X) y la inferior (eje Y).
- Eje: dirección de inserción de elementos, X o Y
- Cantidad: número de elementos a insertar, incluido el elemento seleccionado;
- Tipo de serie: lineal o polar, seleccione la opción lineal;
- Distancia: distancia a considerar entre las repeticiones de las perfuraciones;

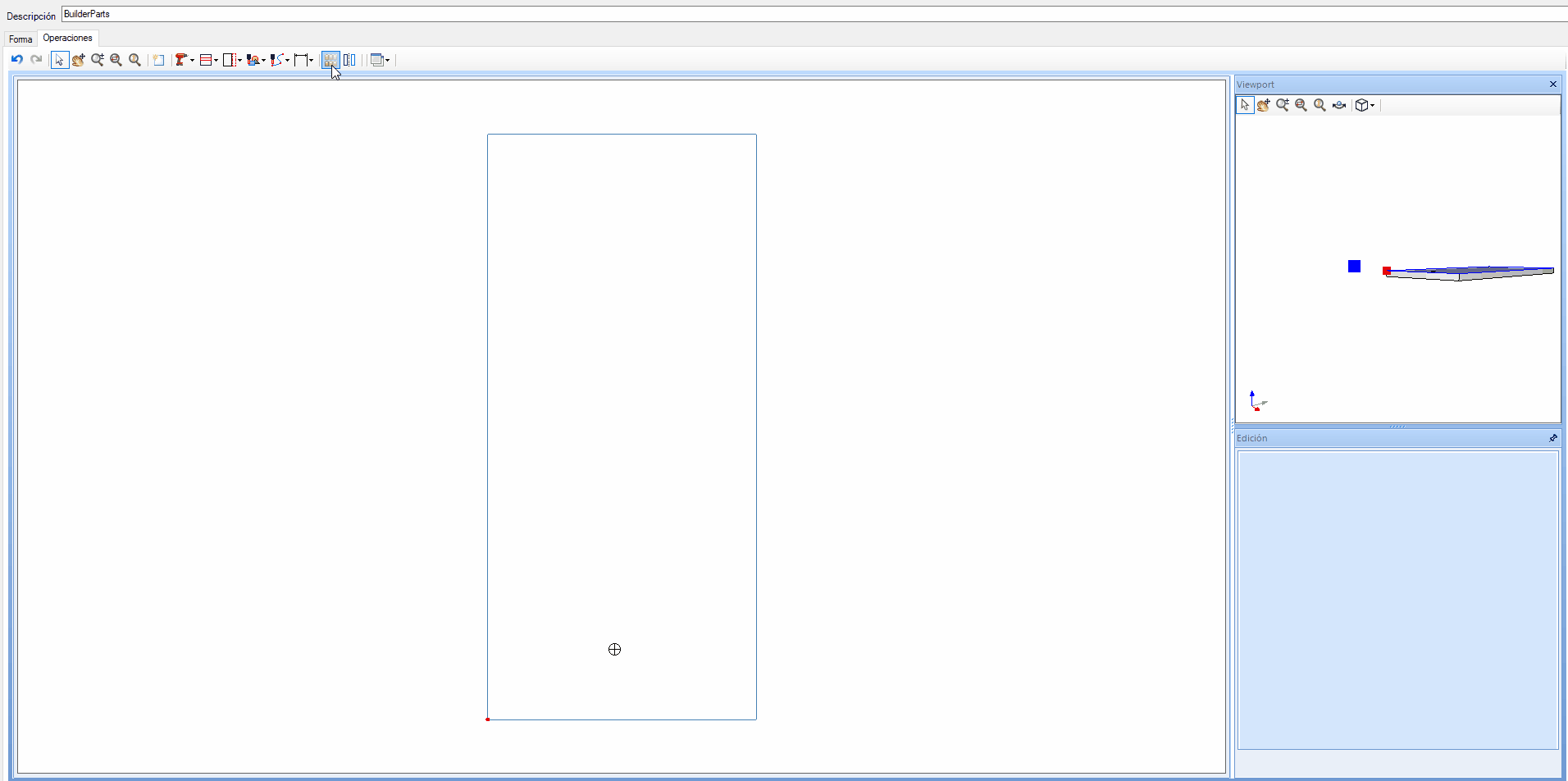

Ejemplo de serie lineal:
- Serie polar: A través de la disposición polar es posible realizar la repetición de las perfuraciones en un cierto radio. Los datos de configuración son:
- Ángulo: determina el ángulo en que se colocarán las perfuraciones;
- Cantidad: número de elementos a insertar, incluido el elemento seleccionado;
- Radio: determina la distancia entre las perfuraciones en función del ángulo introducido;
- Tipo de serie: lineal o polar, seleccione la opción Polar;

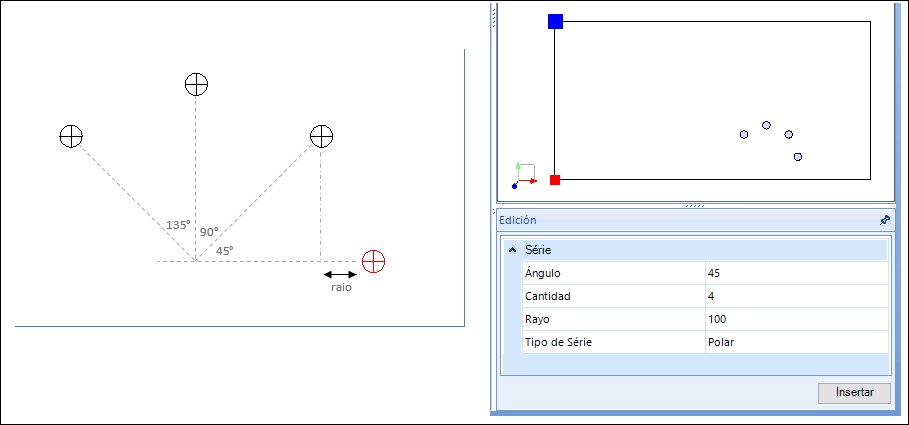

Ejemplo de disposición polar con los siguientes datos:
5. Haga clic en la opción de Insertar.
Nota: Las perfuraciones creadas por las series después de su creación no están relacionados.

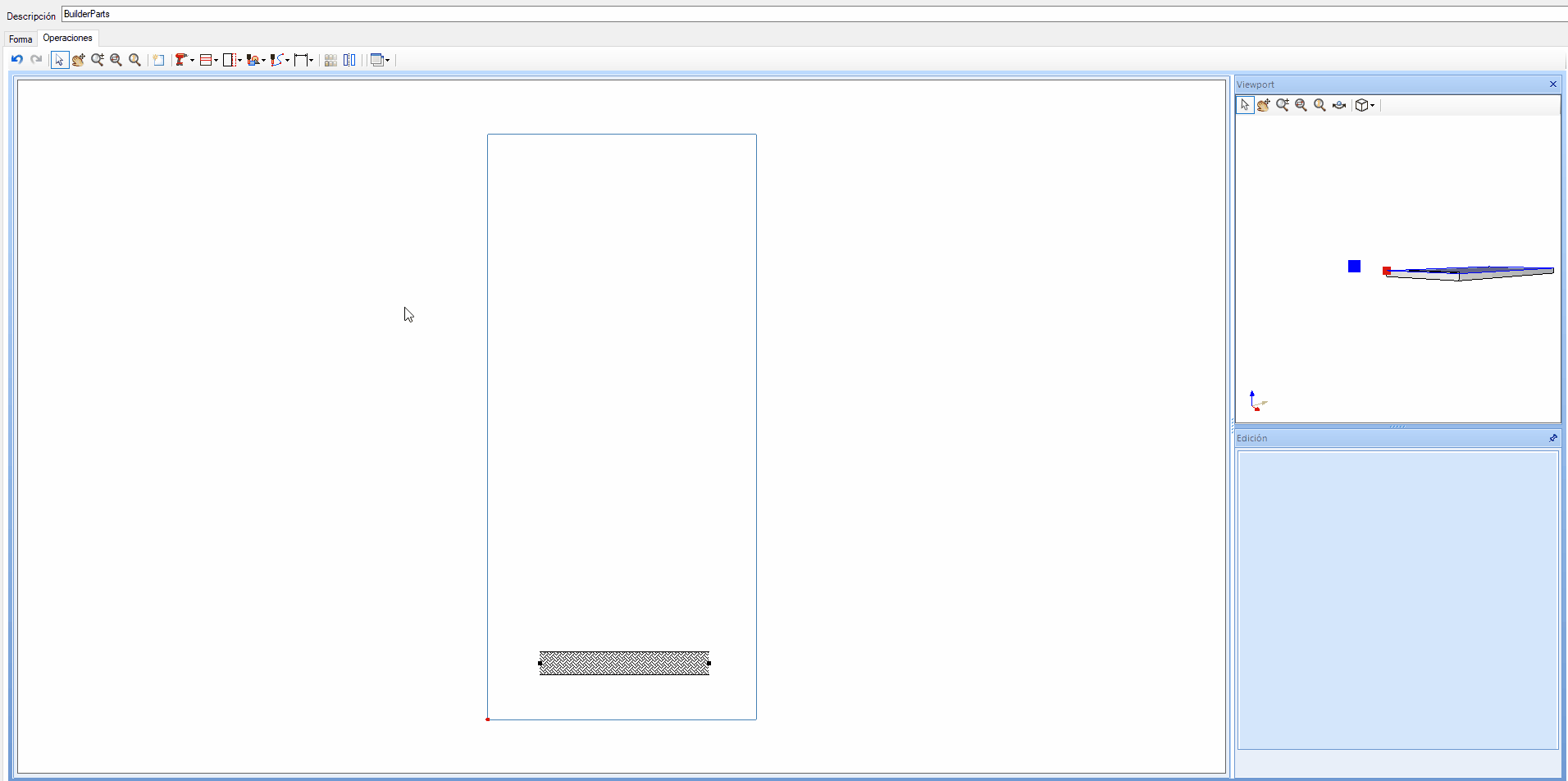

Aplicar serie en ranura
1. Crea una ranura en la parte.
2. Haga clic en serie.
3. Seleccione la operación que desea replicar.
4. Se mostrarán las opciones de la serie.
5. Las opciones de serie para las ranhuras son:
- Distancia: distancia a considerar entre repeticiones de renuras;
- Si el valor es positivo, se considerará la repetición para la derecha (ranura vertical) y la superior (ranura horizontal)
- Si el valor es negativo, se considerará la repetición para la izquierda (ranura vertical) y la parte inferior (ranura horizontal).
- Cantidad: número de elementos a insertar, incluido el elemento seleccionado;
6. Haga clic en la opción de insertar;
