Disponible a partir de la versión 1.60.0.1 de Plugin Builder Parts
Antes de registrar el canto, debemos seleccionar la cara superior de la parte. No está permitido registrar los cantos en la cara del perfil o en la cara inferior.
Haga clic en el icono del canto, seleccione la opción Agregar canto;
El registro de canto se puede realizar de dos maneras:

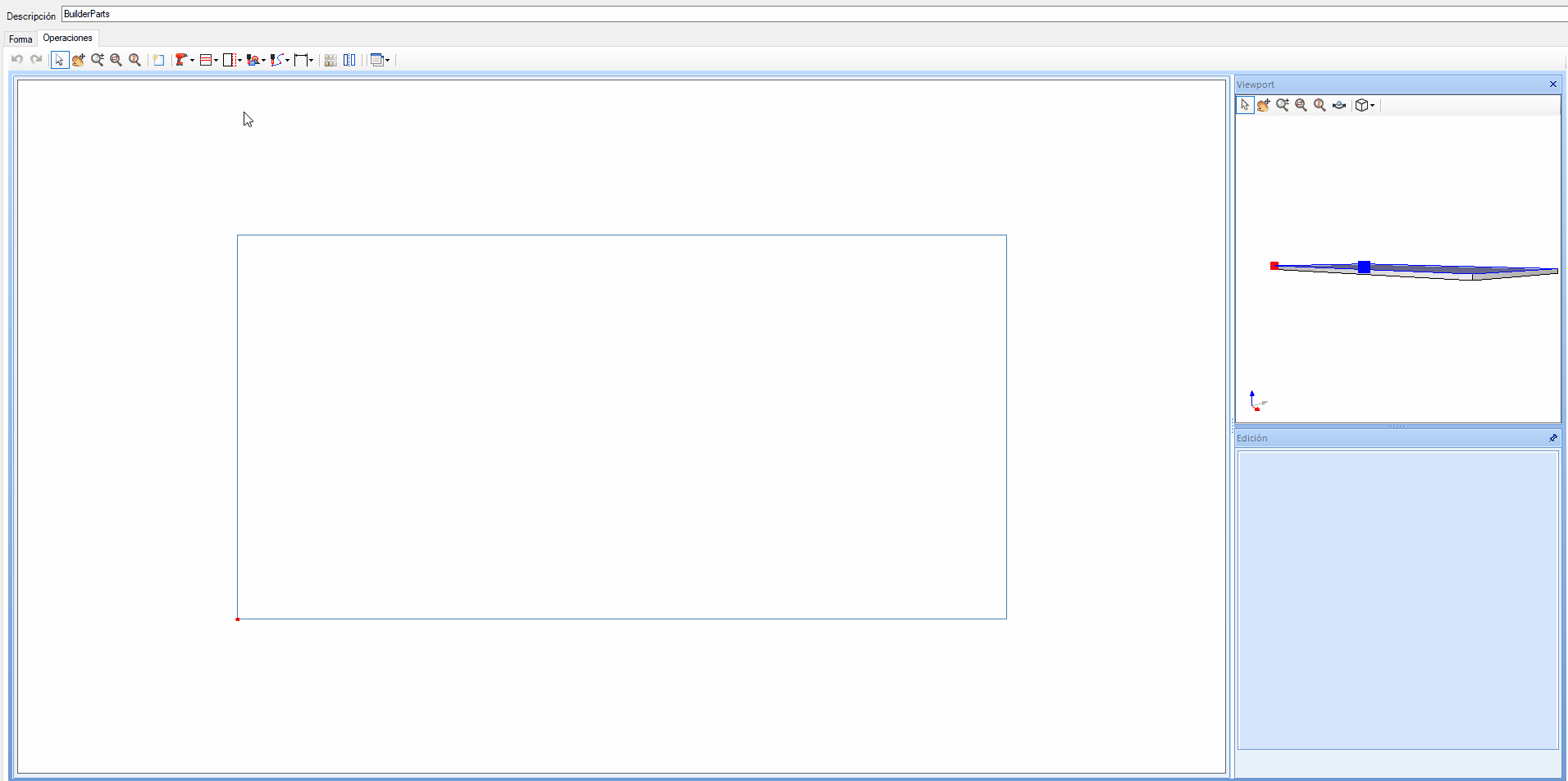

Seleccionar aristas
1. Con el botón izquierdo del mouse, haga clic en la arista que desea registrar el canto. Puede seleccionar más de un canto.
2. Luego, haga clic con el botón derecho del mouse.
3. Al final, en la arista donde se agregó el canto, una línea discontinua roja indicará qué lados de la parte tienen un canto registrado.
Seleccionar punto a punto
1. Con el botón izquierdo del mouse, haga clic en el punto de inicio que desea crear un canto y luego haga clic en el punto final. En este registro es posible hacer solo una línea a la vez.
2. Luego, haga clic con el botón derecho del mouse.
3. Al final, en la arista donde se agregó el canto, una línea discontinua roja indicará qué lados de la parte tienen un canto registrado.

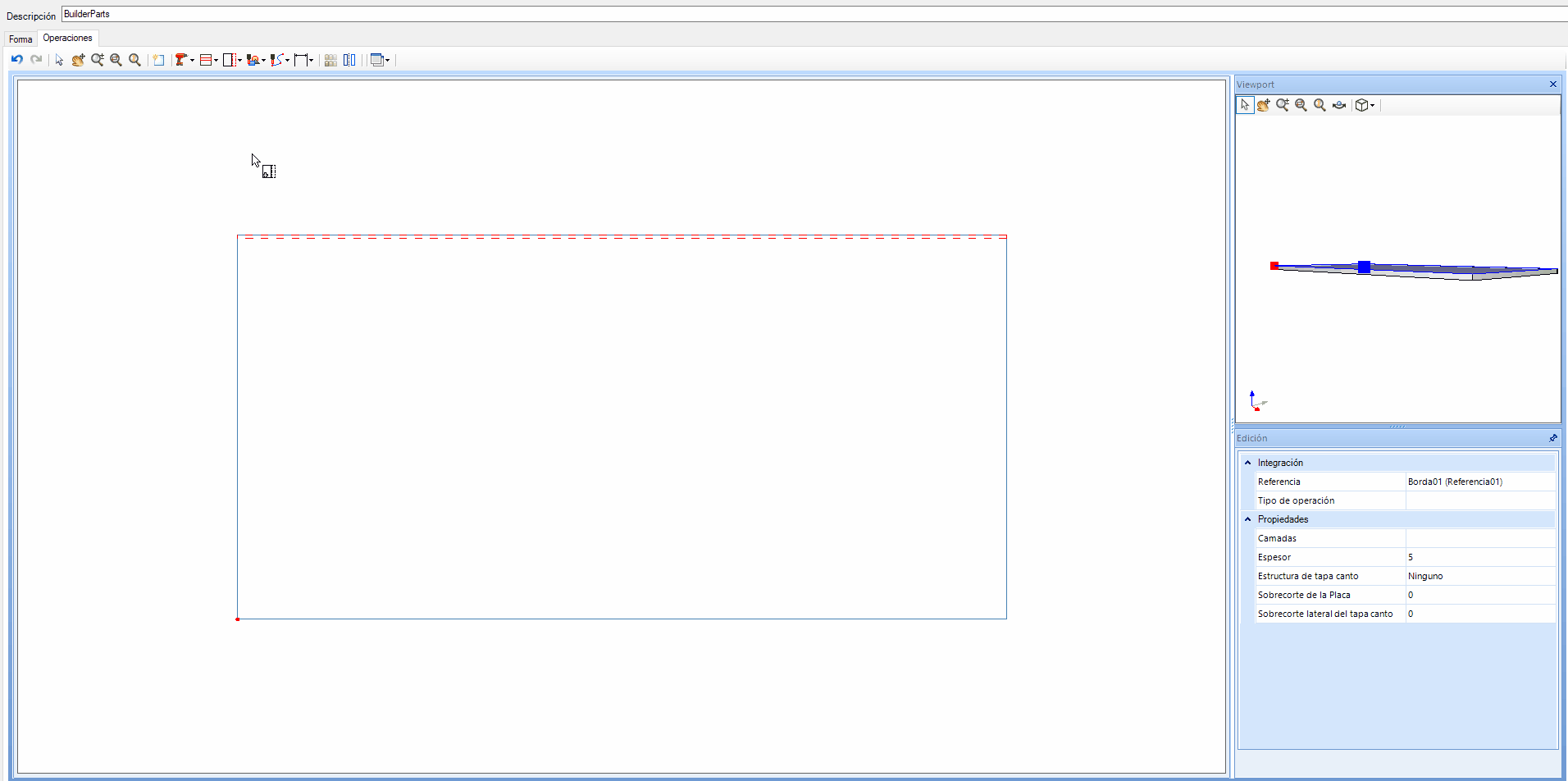

Con el canto creado, es necesario registrar la siguiente información:
Referencia: Elija entre las referencias registradas en la biblioteca. Estos datos son útiles para generar información sobre integración y presupuesto. Si no desea informar, marque la opción ninguno.
Tipo de operación: Operación que se utilizará para presupuesto / integración.
Camadas: Elija entre las capas disponibles para asociar con los modelos. El valor normalmente creado en las bibliotecas es canto.
IMPORTANTE: Para que aparezca el canto en el entorno 3D, esta información debe estar marcada
Espesor: Espesor de canto.
Estructura del tapa canto: Elija entre las estructuras previamente registradas en la biblioteca. Esta información se utiliza en la integración y en el presupuesto. El valor normalmente creado en las bibliotecas es Cinta_canto.
Sobrecorte de la placa: Valor de sobrecorte de placa.
Para obtener más información sobre la Geometría Editada, haga clic aquí.
Sobrecorte lateral del tapa canto: Valor de sobrecorte del borde lateral.
Eliminar canto
Puede eliminar lo canto de dos maneras, siendo ellos:
1. Haga clic en el icono del canto, seleccione la opción Eliminar canto. Luego, haga clic en el canto que desea eliminar.
2. Haga clic en el canto que desea eliminar y presione el botón delete en su teclado.
