Disponible a partir de la versión 1.60.0.1 de Plugin Builder Parts
La función de espejo está disponible solo para operaciones de perfuración y ranuras, como se muestra en los procedimientos a continuación:
Espejar perfuraciones

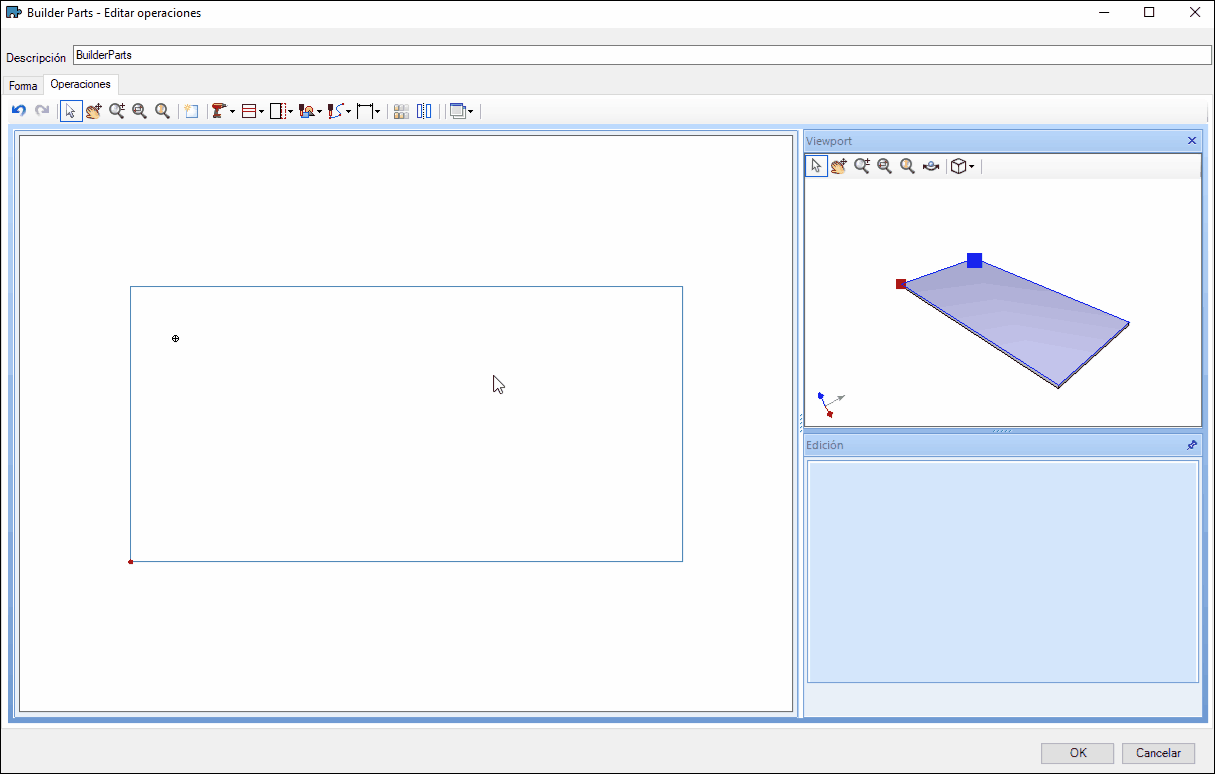

1. Con las perfuraciones registrados en la parte, haga clic en espejar.
2. Seleccione la perfuración que desea espejar y seleccione el eje del espejo y haga clic en espejar.
3. El espejo de perfuración se puede realizar de tres maneras, en los ejes X, Y o XY.

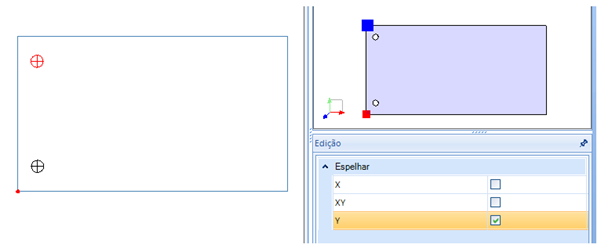

Espejo del eje X: si la opción seleccionada es X, se generará una perfuración en el mismo punto en X y se reflejará el valor de Y.

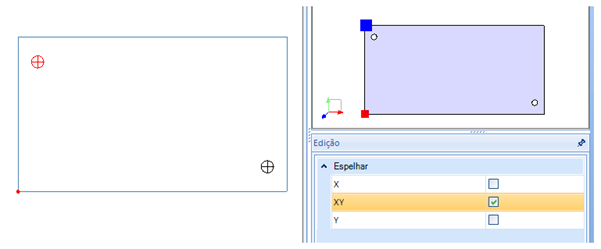

Espejo del eje XY: Si la opción seleccionada es XY, se generará una perfuración que refleje el valor de X e Y.

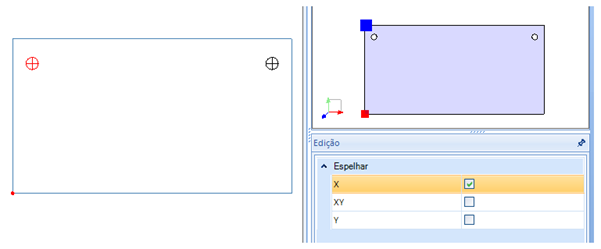

Espejo del eje Y: Si la opción seleccionada es Y, se generará una perfuración en el mismo punto en Y y se reflejará el valor de X.
Espejar ranura

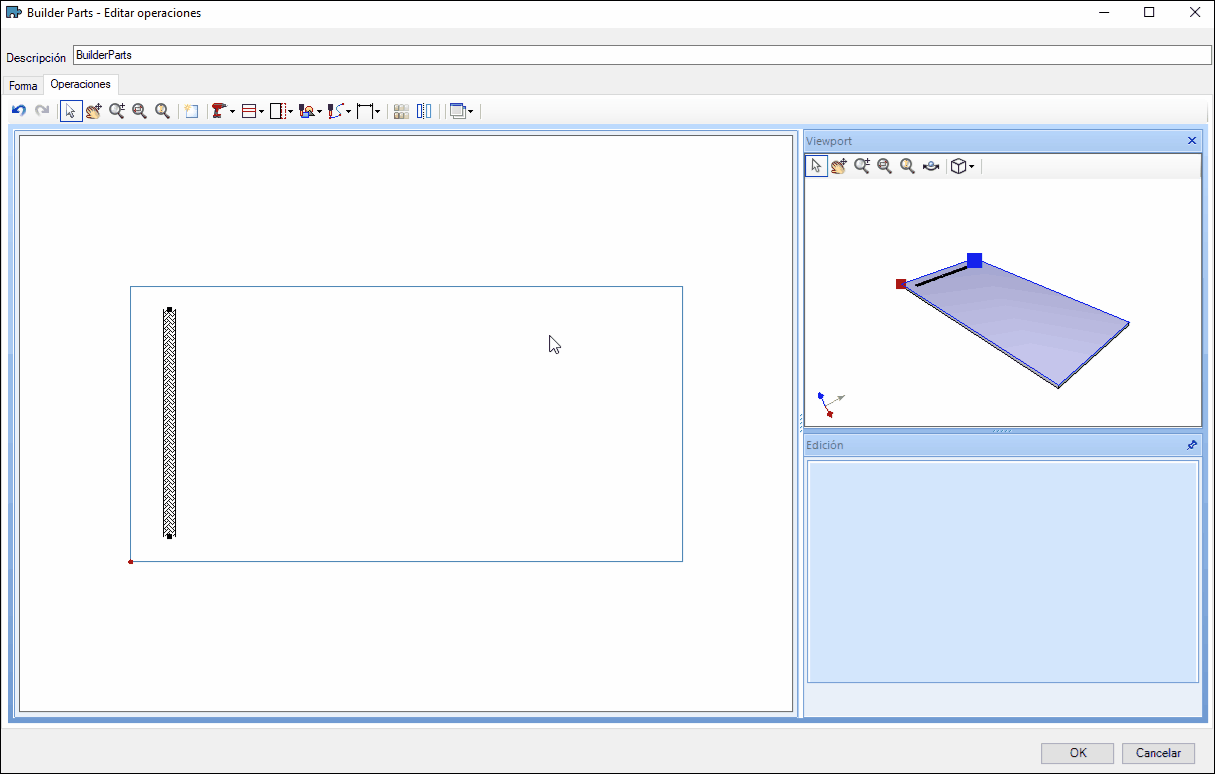

1. Con las ranuras registrados en la parte, haga clic en espejar.
2. Seleccione la ranura que desea espejar y seleccione el eje del espejo y haga clic en espejar.
3. Espejar ranuras se puede realizar de dos maneras, dependiendo de la posición de la ranura.

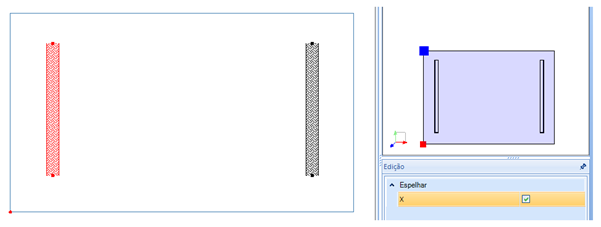

Ranura vertical: espejo en el eje X

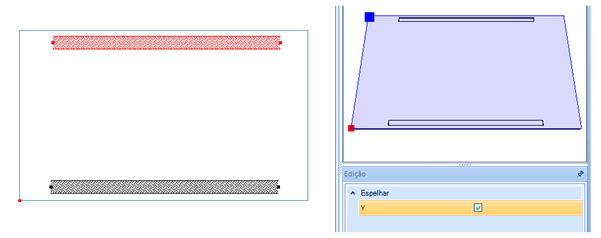

Ranura horizontal: espejo en el eje Y
