Disponible a partir de la versión 1.60.0.1 de Plugin Builder Parts

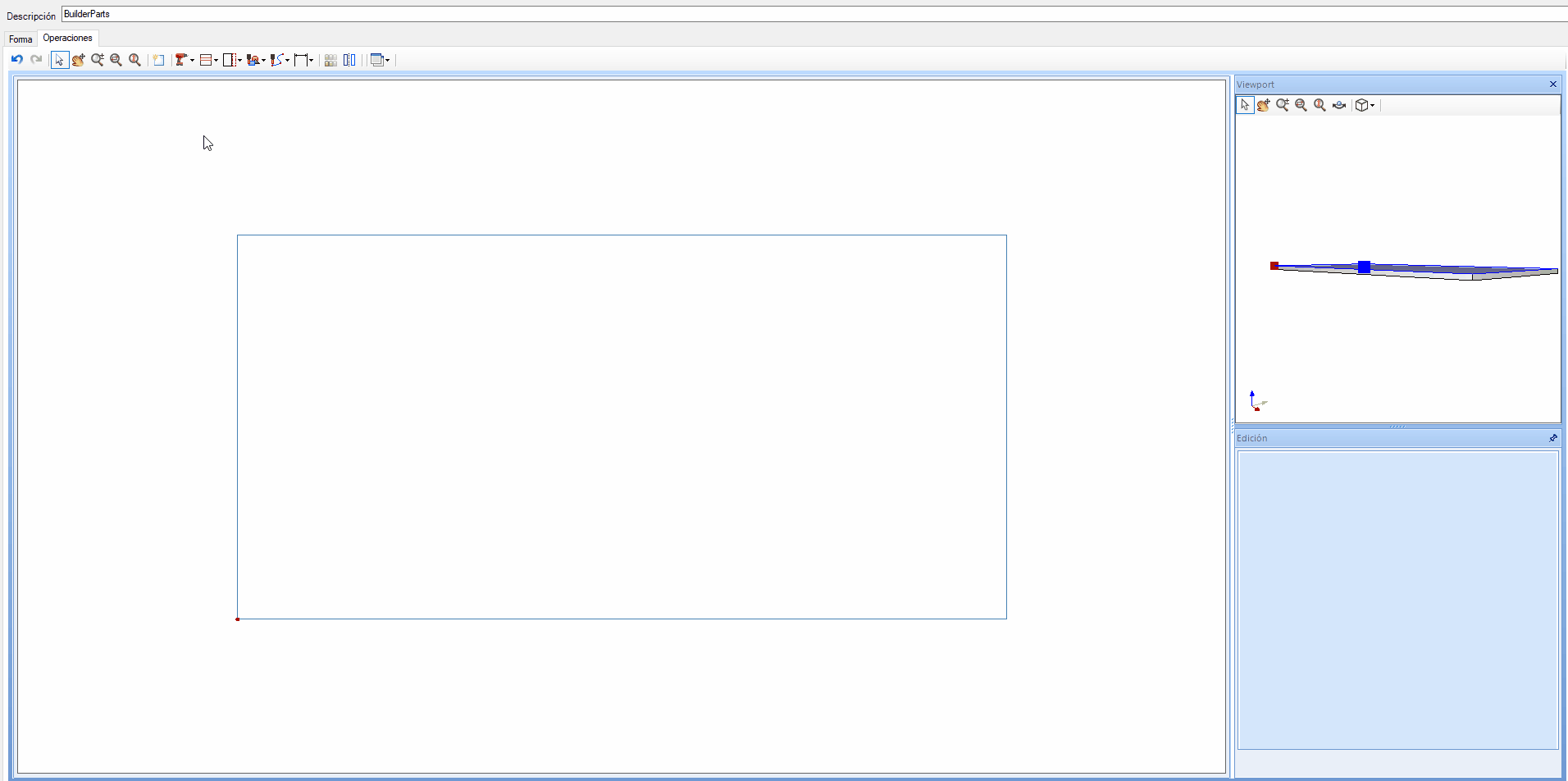

Antes de registrar las perfuraciones, es necesario elegir la cara de la parte que recibirá la operación. Por defecto, la cara superior siempre se mostrará, pero puede cambiar la cara.
Para insertar perfuración en la parte, siga los siguientes procedimientos:

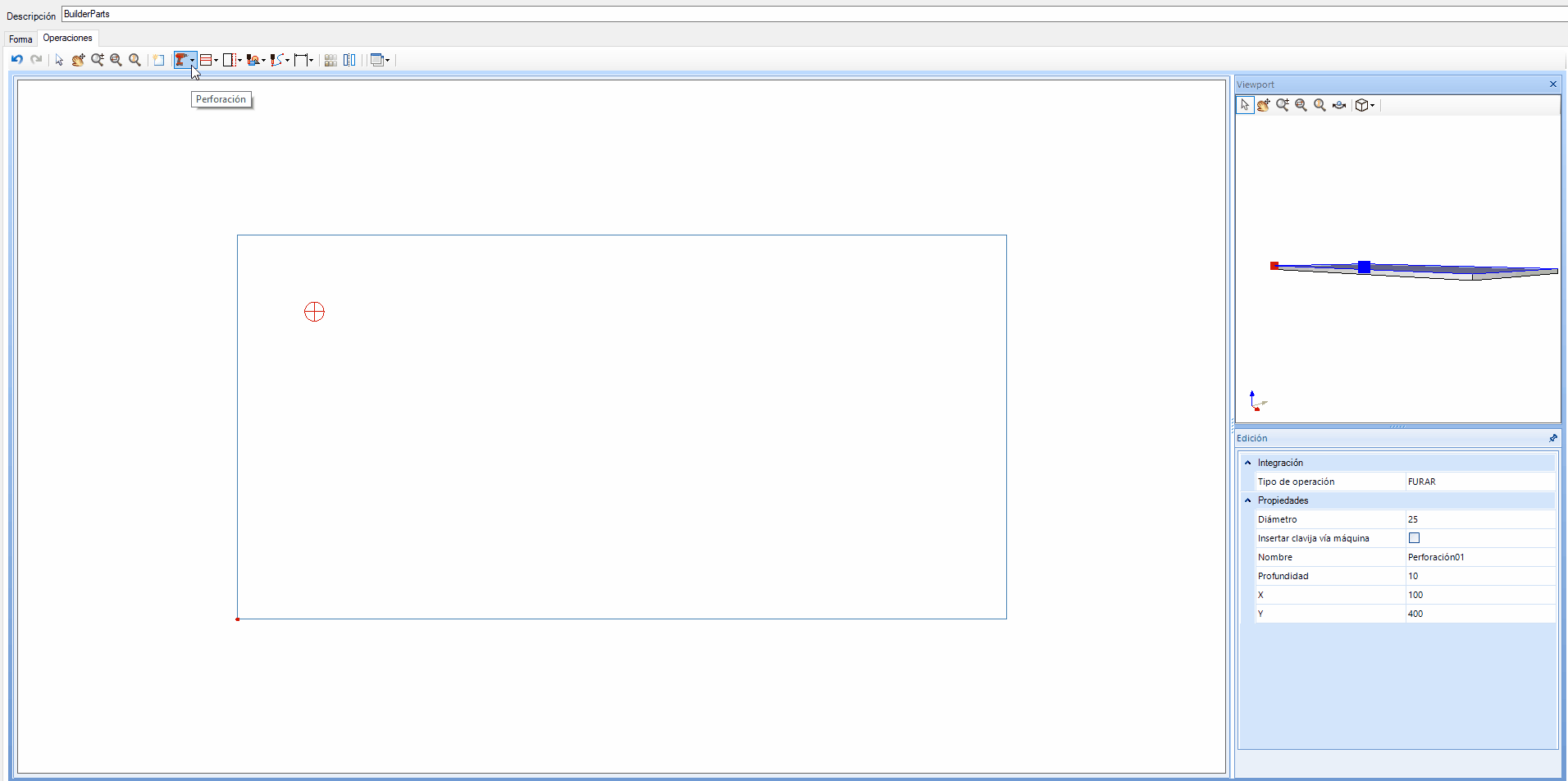

1. En la pestaña de operaciones, haga clic en el menú de perfuración y luego en Agregar perfuración.
2. Elija la posición donde desea registrar la perfuración y con el clic del mouse, inserte la perfuración.
3. Después de crear una perfuración, puede elegir la siguiente configuración:
- Tipo de operación: operación que se utilizará para presupuestar / integrar
- Diámetro: diámetro de lá perfuración
- Insertar clavija via máquina: marque la opción para insertar clavija en máquinas que tienen esta opción
- Nombre: identificación de la operación
- Profundidad: profundidad de la perfuración
- X: posición X de la perfuración
- Y: posición Y de la perfuración
Eliminar perfuración

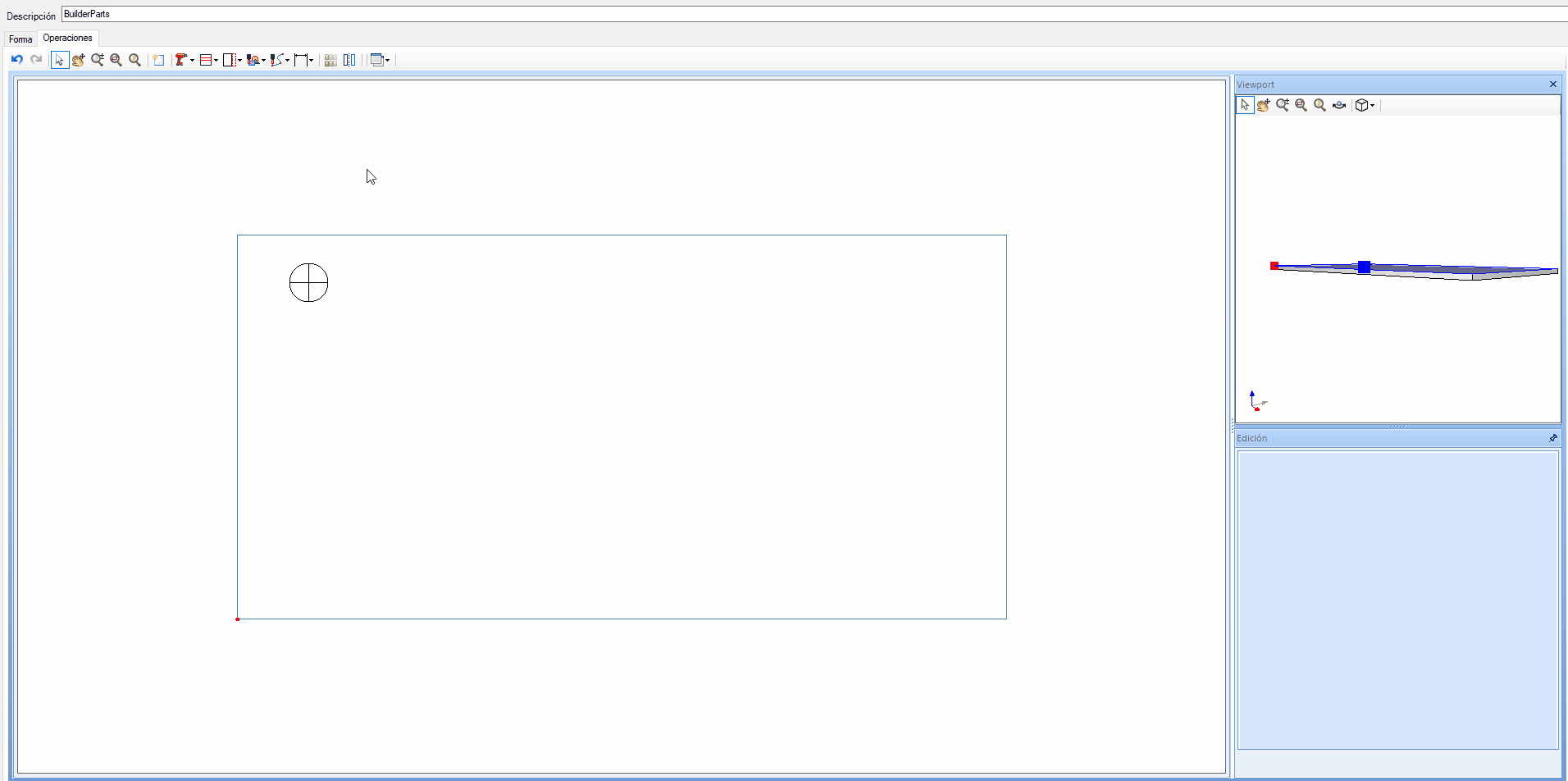

Puede eliminar la perfuración de dos maneras, a saber:
1. Haga clic en el icono del perfuración, seleccione la opción Eliminar perfuración. Luego, haga clic en el perfuración que desea eliminar.
2. Haga clic en la perfuración que desea eliminar y presione el botón Delete en su teclado.
PISTA: Además de estas dos opciones, es posible eliminar todas las operaciones haciendo clic en la herramienta Limpiar operaciones .
