Disponible a partir de la versión 1.60.0.1 de Plugin Builder Parts
Antes de registrar las ranura, es necesario elegir la cara de la parte que recibirá la operación. Por defecto, la cara superior siempre se mostrará, pero puede cambiar la cara.
Para insertar ranura en la pieza, siga los siguientes procedimientos:

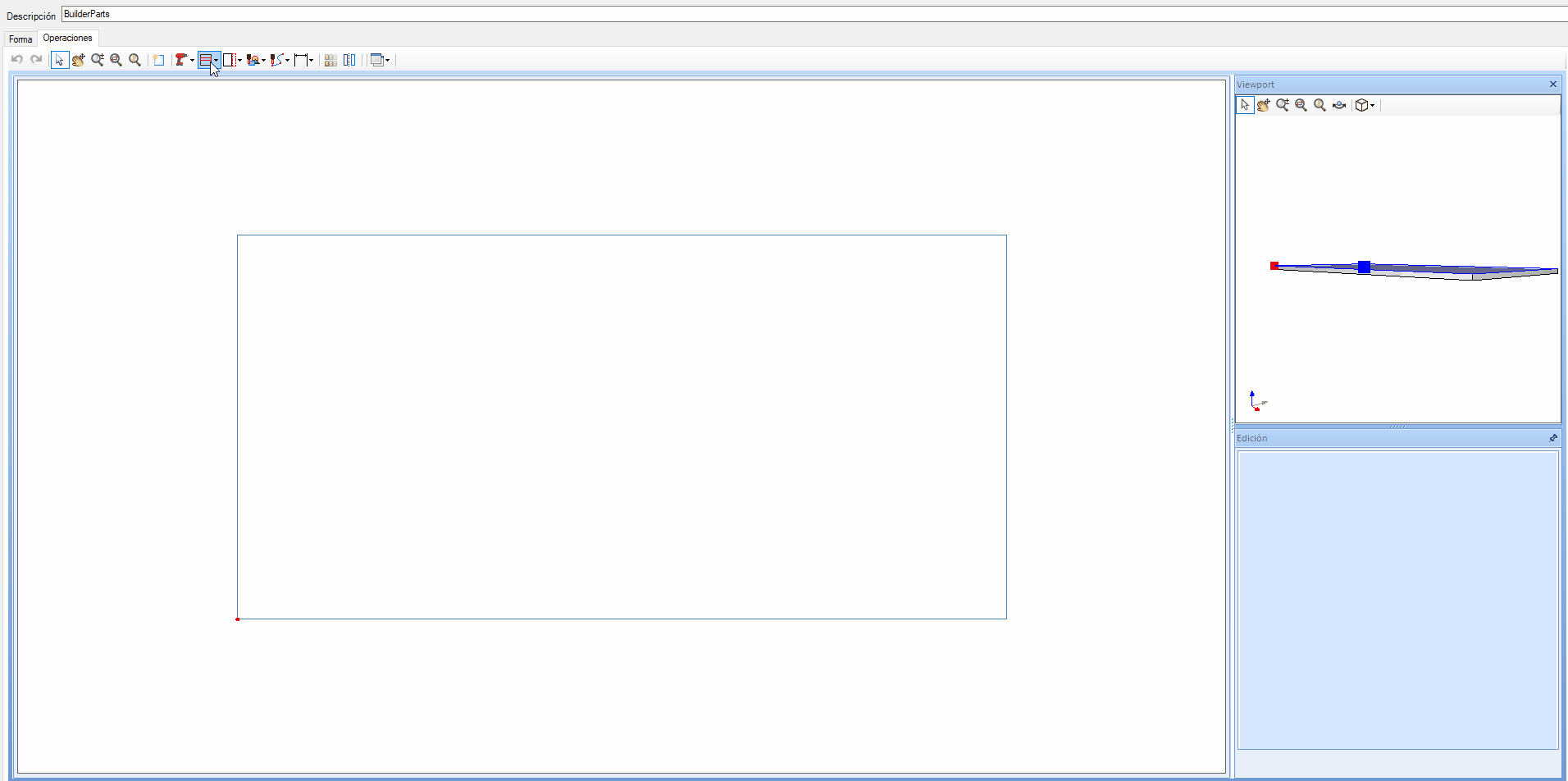

1. En la pestaña de operaciones, haga clic en el menú ranura y luego en Añadir ranura.

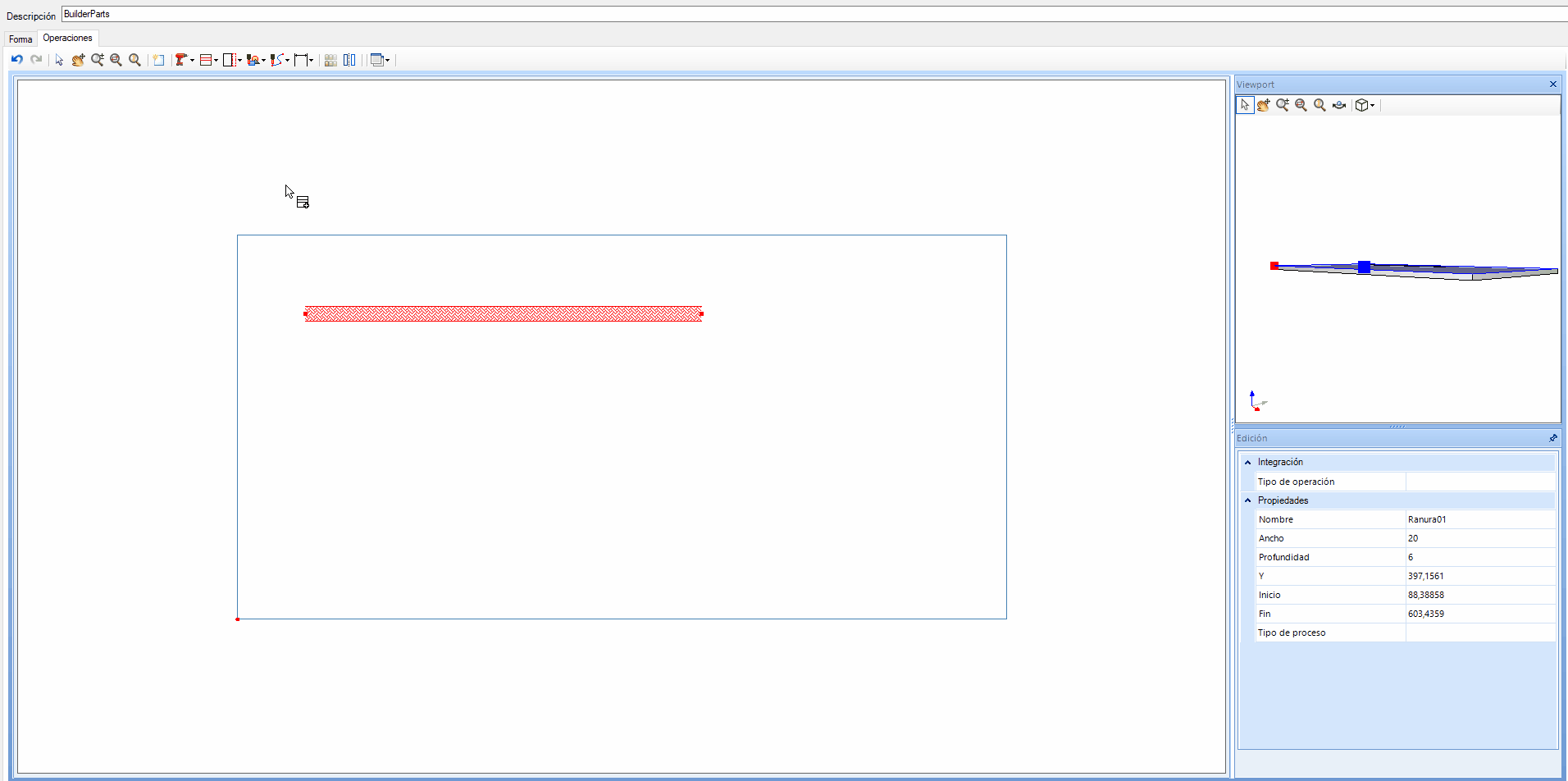

2. Elija la posición donde desea registrar la ranura y con el clic y arrastre del mouse, inserte la ranura.
3. Después de crear una ranura, puede elegir la siguiente configuración:
- Tipo de operación: Operación que se utilizará para presupuestar / integrar
- Nombre: Identificación de la operación
- Ancho: ancho de ranura
- Profundidad: Profundidad del perfuración
- Y: Posición Y de la ranura (desde el centro de la ranura), si la ranura es horizontal
- X: Posición X de la ranura (desde el centro de la ranura), si la ranura es vertical
- Inicio: Posición de inicio de la ranura
- Fin: Posición final de la ranura
- Tipo de processo: Elige el tipo de proceso

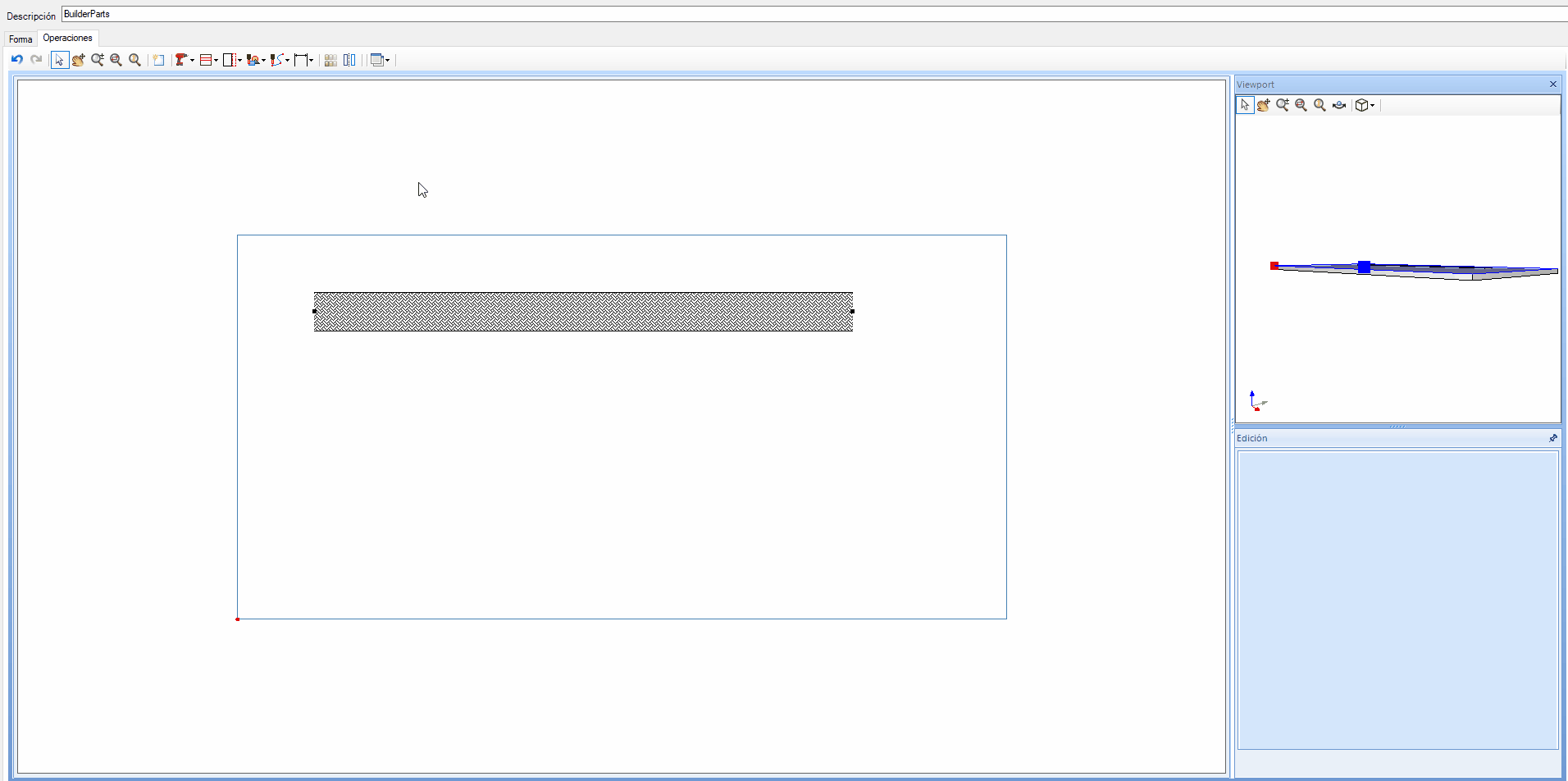

Eliminar ranura
Es posible eliminar la ranura de dos maneras, a saber:
1. Haga clic en el icono de ranura, seleccione la opción Eliminar ranura. Luego, haga clic en la ranura que desea eliminar.
2. Haga clic en la ranura que desea eliminar y presione el botón delete en su teclado.
PISTA: además de estas dos opciones, es posible eliminar todas las operaciones haciendo clic en la herramienta Limpiar operaciones .
