Síntomas
Al acceder el Plano de Corte se exhibe el mensaje "Algunos ítems no fueron inclusos en el plano de corte, pues poseen dimensiones mayores que el tamaño máximo de corte. Verifica los ítems marcados en marrón en el proyecto".
Causas
La situación se puede ocurrir porque:
1. La dimensión de alguna pieza es mayor que el tamaño máximo de corte de la máquina (restricción de la máquina);
2. La dimensión de alguna pieza es mayor que la dimensión de la placa. Ejemplo: la anchura de la placa es de 2750mm y la anchura de la pieza es de 2900mm (la pieza no cabe en la placa);
3. El sentido de la veta esta incorrecto, o sea, la forma en que sentido de la veta está configurado, la pieza no cabe en la placa y, por lo tanto, no se puede cortar;
4. Alguna placa ha registrado Rebaba. Ejemplo: la anchura de la pieza es 2750mm (para encajar en la placa) pero hay una Rebaba registrada en la placa, haciendo que la dimensión de la pieza sea mayor que la dimensión de la placa.
Solución
Solución 1: Verifica el tamaño máximo de corte
- En el Plano de Corte de las piezas, verifica el tamaño máximo de corte de la máquina que va a ser utilizada para el corte de las piezas.
Solución 2: Compruebe el tamaño de las piezas
- En Proyectos, verifica los ítems identificados por el color marron. Informa el valor de las dimensiones del ítem considerando el tamaño máximo del corte o informa el valor correcto para esta propiedad.
Solución 3: cambiar la dirección del veta de la placa
- Cambia el sentido de la veta del material aplicado en la pieza. Ese cambio se puede realizar en el Promob o en el Planner:
- Cambiar el sentido de la veta a través de Promob: seleccione el módulo y acceda el Panel de Herramientas - Modelos. Si el modelo de la peça tiene sentido horizontal, seleccione el modelo con sentido vertical y viceversa;

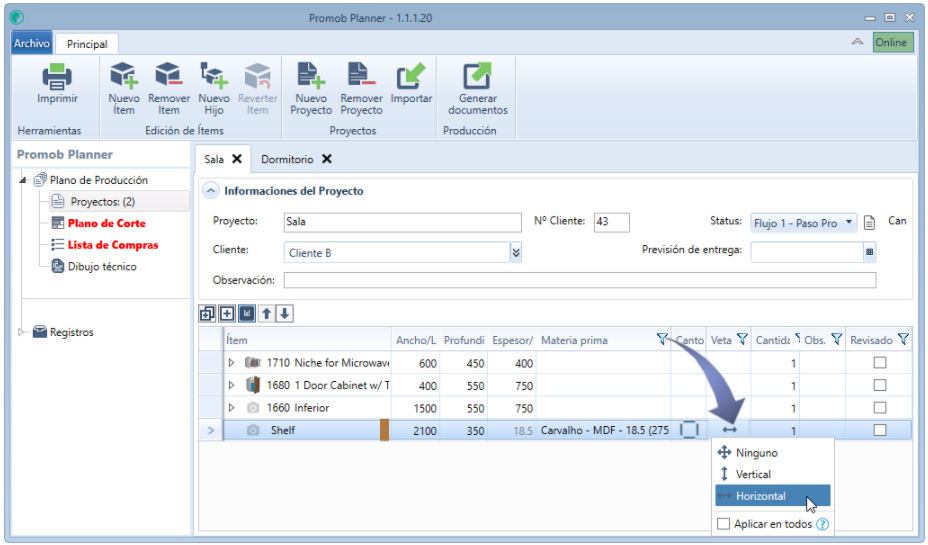

- Cambiar el sentido de la veta a través del Planner: en Proyectos, identifica la pieza que está marcada en marron y en la columna Veta, cambia el sentido. Si el sentido de la veta está configurado como horizontal, seleccione el sentido vertical y viceversa;
Solución 4: verifica el registro de rebaba en la placa
- Acceda el registro de placas y verifica el valor registrado para las rebabas de las placas.
