O que ocorre?
O piso do ambiente 3D apresenta um tamanho excessivo ou parece não ter limites, dificultando a visualização e a edição do projeto.
Por que ocorre?
Essa situação ocorre quando um ou mais itens do projeto são posicionados acidentalmente muito distantes da área de trabalho. Para incluir esses itens no ambiente, o Promob recalcula os limites da área e expande o piso.
O item pode estar localizado muito longe do ambiente devido a uma movimentação acidental ou a alterações de posicionamento durante a edição do projeto.
O que fazer?
Para corrigir o piso infinito, identifique e remova os itens posicionados fora dos limites normais do ambiente.

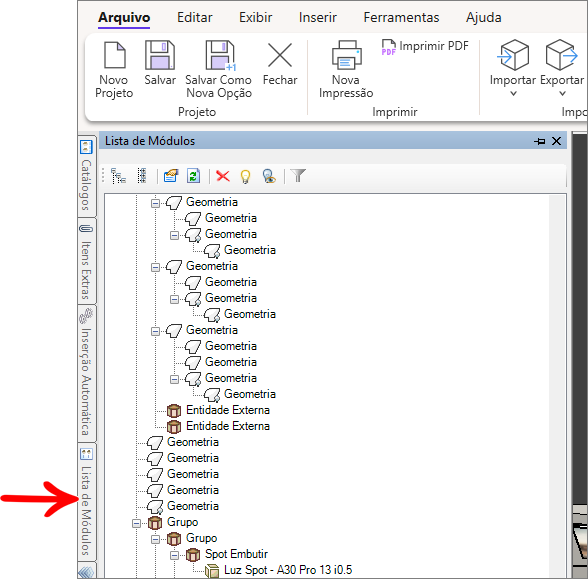

1. No lado esquerdo da tela do Promob, clique em Lista de Módulos para exibir os itens presentes no projeto.

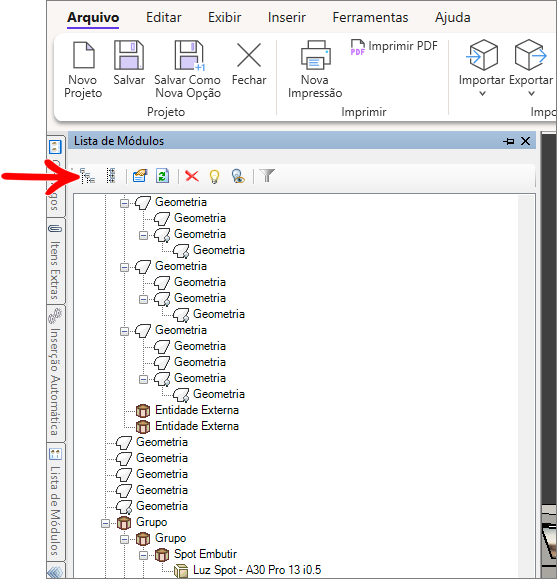

2. Na árvore de módulos, clique nos sinais de expansão para visualizar os componentes do projeto.

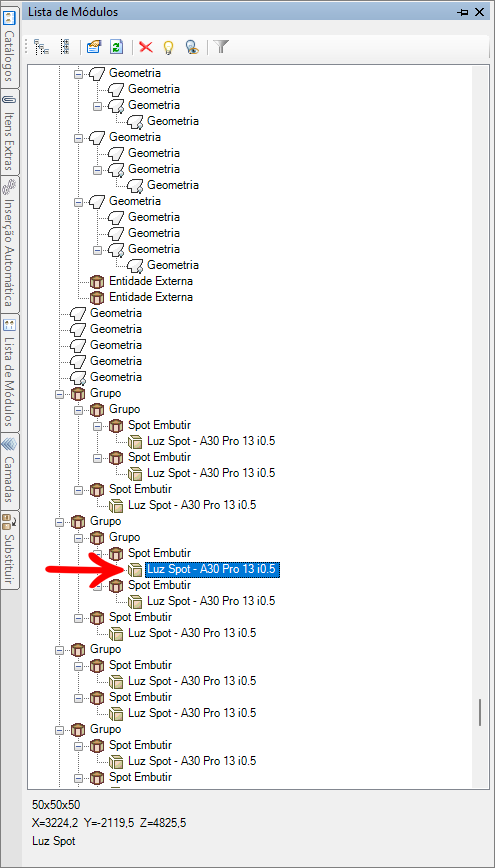

3. Selecione um item da lista e utilize as setas direcionais do teclado (↑ e ↓) para navegar pelos objetos do ambiente. À medida que os itens são selecionados, as informações de posicionamento são exibidas na parte inferior da janela.

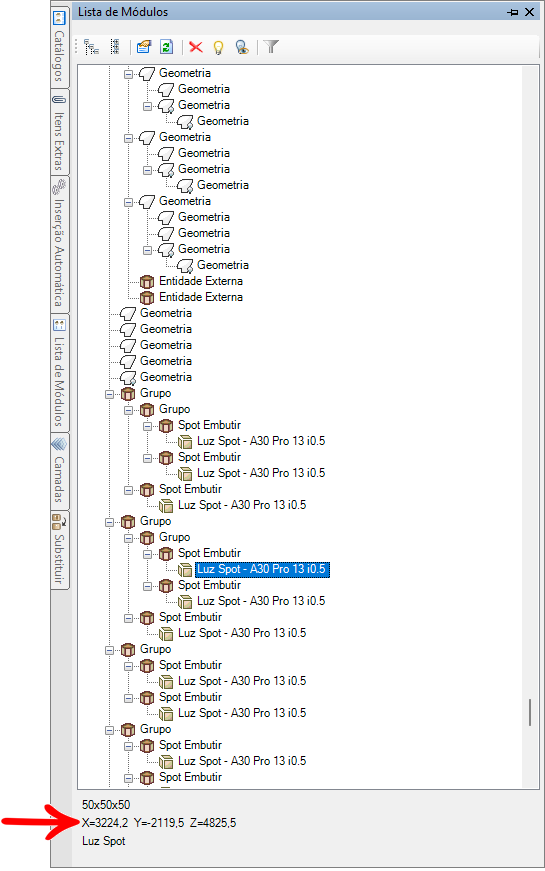

4. Verifique as coordenadas do item selecionado nos eixos X, Y e Z. Valores muito elevados podem indicar que o item está posicionado fora dos limites normais do ambiente.
Exemplo:
X = 5466554616615.2

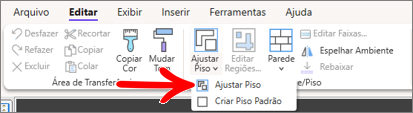

5. Ao identificar um item posicionado incorretamente, selecione-o e pressione a tecla Delete do teclado. Em seguida, selecione a opção Ajustar Piso para reajustar o piso.
6. Verifique se o piso retornou ao tamanho normal. Caso continue excessivamente grande, repita o procedimento para localizar e remover outros itens posicionados fora dos limites do ambiente.
IMPORTANTE: antes de excluir um item, confirme se ele está realmente fora dos limites do ambiente e se pode ser removido sem comprometer o projeto.
