Disponível a partir da versão Cut Pro 1.2.22.0 ou superior.
Para utilizar o Plugin Alca WoodCut Manager Cut, siga os procedimentos abaixo.
Ativar o Plugin

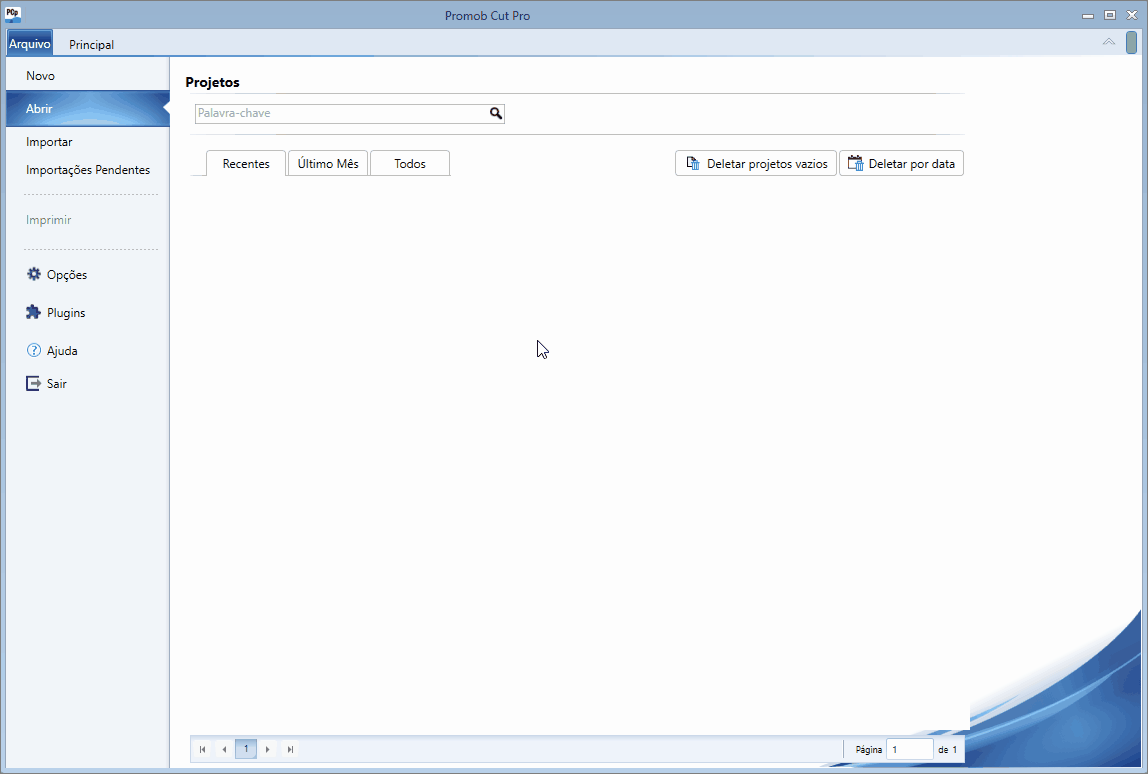

1. Ative o Plugin Alca WoodCut Manager Cut.
Para informações sobre a adesão ao plugin, entre em contato com a Promob.
2. Acesse o menu Principal - Configurações de Exportação.

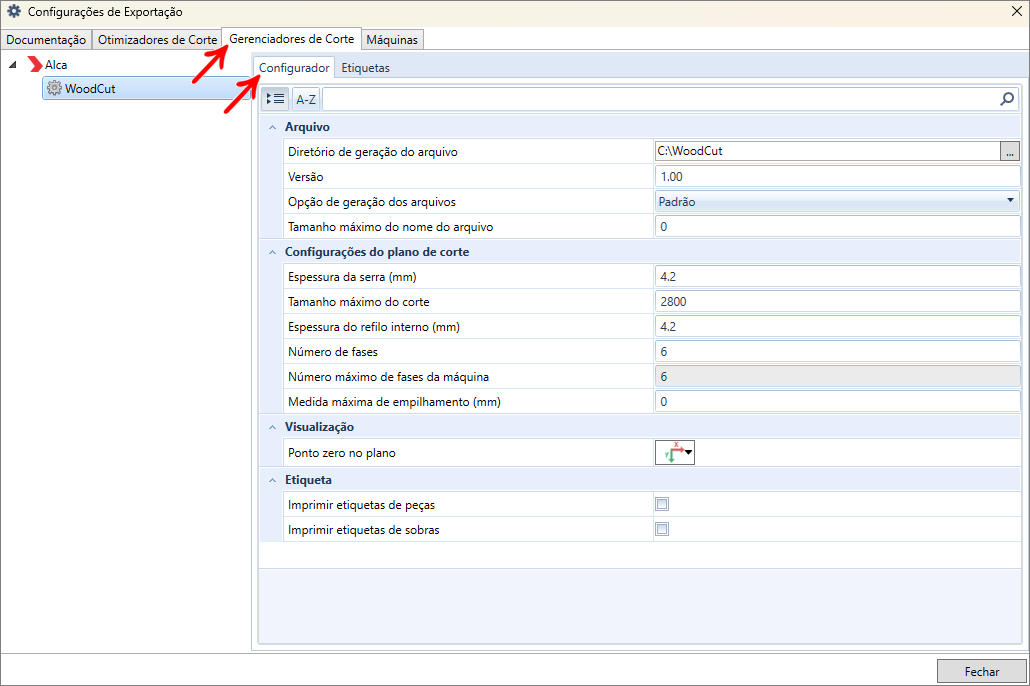

3. Acesse Gerenciadores de Corte e, na aba Configurador, defina as configurações desejadas do plugin Alca WoodCut Manager Cut.
Arquivo
Na seção Arquivo, são definidas as configurações relacionadas à geração dos arquivos de integração.
Diretório de geração do arquivo: diretório para geração do arquivo do gerenciador de corte;
IMPORTANTE: Nos casos em que o diretório de instalação do gerenciador de corte não é informado nas Configurações de Exportação, o arquivo será salvo no diretório indicado no campo de Localização na tela de Gerar Documentos. |
Versão: versão do WoodCut Manager Cut.
Opção de geração dos arquivos: permite que os arquivos de integração sejam gerados separados por material, saiba mais aqui.
Tamanho máximo do nome do arquivo: Informe a quantidade máxima de caracteres para o nome do arquivo de integração.
|
IMPORTANTE:
|

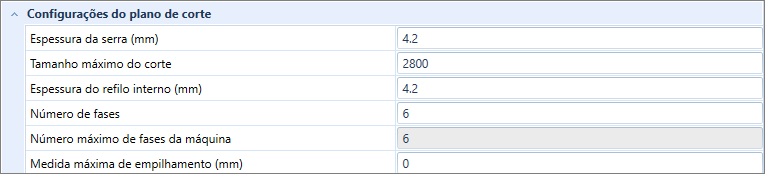

Configurações do Plano de Corte
Na seção Configurações do plano de corte, são definidos os parâmetros utilizados para a geração do plano de corte.
Espessura da serra(mm): define a espessura da serra, em milímetros, que realiza o corte. Este valor deve ser igual ao cadastrado no WoodCut Manager Cut;
Tamanho máximo de corte: define o tamanho máximo do corte possível para a máquina.
Espessura do refilo interno(mm): define a espessura do refilo interno. Se indicar 0, o plano de corte será gerado sem o refilo;
Número de fases: define o número de fases a ser utilizada no gerenciador de corte;
Número máximo de fases da máquina: define o número máximo de fases permitidas pela seccionadora;
Medida máxima de empilhamento (mm): define a medida máxima, em milímetros, de empilhamento de chapas para realizar o corte.
Visualização
Na seção Visualização, é definido o ponto zero utilizado no plano.
Ponto zero no plano: defina a posição do ponto zero utilizado pelo gerenciador.
Etiqueta
Na seção Etiqueta, são definidas as opções para geração das etiquetas.
Imprimir etiquetas de peças: com esta opção selecionada, são enviadas no arquivo .ptx, as informações referentes as etiquetas de peças;
Imprimir etiquetas de sobras: com esta opção selecionada, são enviadas no arquivo .ptx, as informações referentes as etiquetas de sobras.

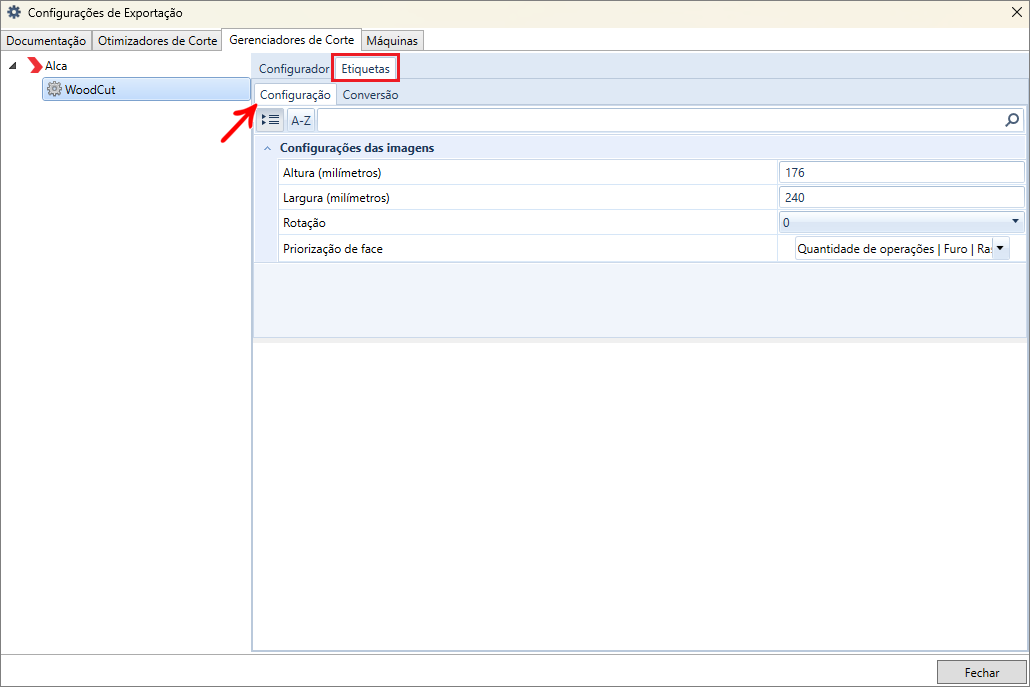

Configuração das etiquetas
Na aba Etiquetas, na guia Configuração, ajuste a rotação, a largura e a altura da imagem da etiqueta.
IMPORTANTE: estas medidas são definidas na configuração do WoodCut Manager Cut, pois o WoodCut Manager Cut não envia o modelo da etiqueta apenas o conteúdo de cada campo. |

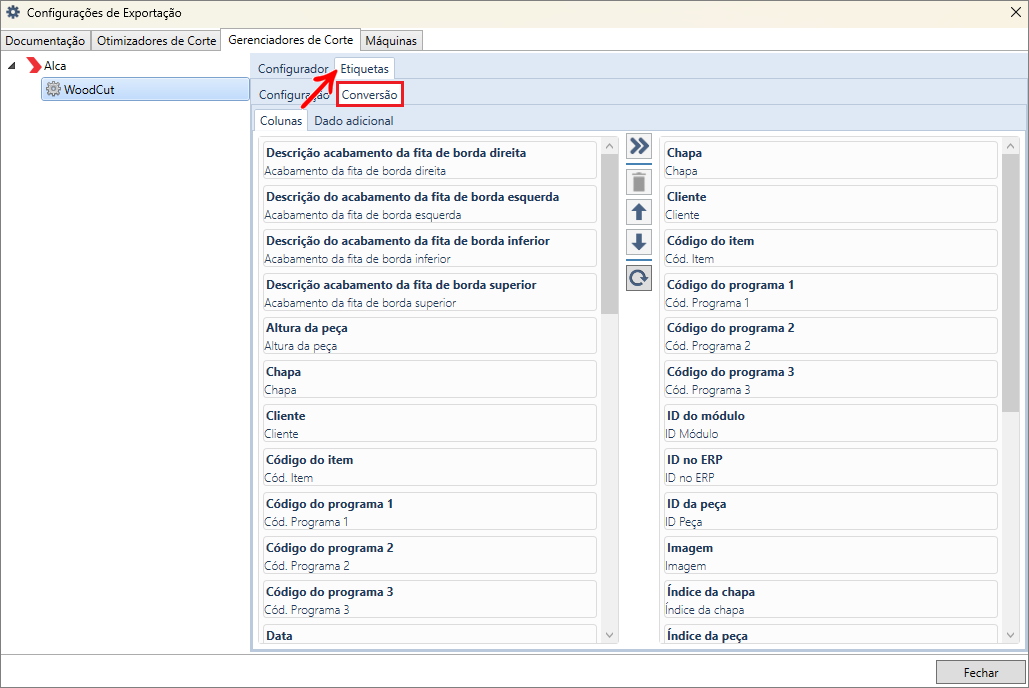

Conversão das etiquetas
Na aba Etiquetas, na guia Conversão, é possível configurar as colunas que serão enviadas para a impressão das etiquetas.
IMPORTANTE: Os valores enviados na ordem são configurados nessa guia. |
|
IMPORTANTE:
|
