A funcionalidade Reprocessamento automático de peças não utilizadas permite que peças com área inferior ao valor mínimo configurado para o processo de Nesting sejam automaticamente reprocessadas utilizando um gerenciador de corte em modo serra.
Com essa melhoria, peças que não são enviadas ao motor de nesting devido à configuração de área mínima continuam sendo processadas, evitando que fiquem sem plano de corte e sem a geração dos documentos de fabricação.
Esta funcionalidade está disponível apenas para projetos que utilizam Máquinas Router migradas para o Web Editor (Cloud) com o modo Nesting habilitado.
Como identificar peças não processadas
Após gerar o plano de corte, o Cut Pro identifica automaticamente quando existem peças que não foram processadas pelo motor de nesting.

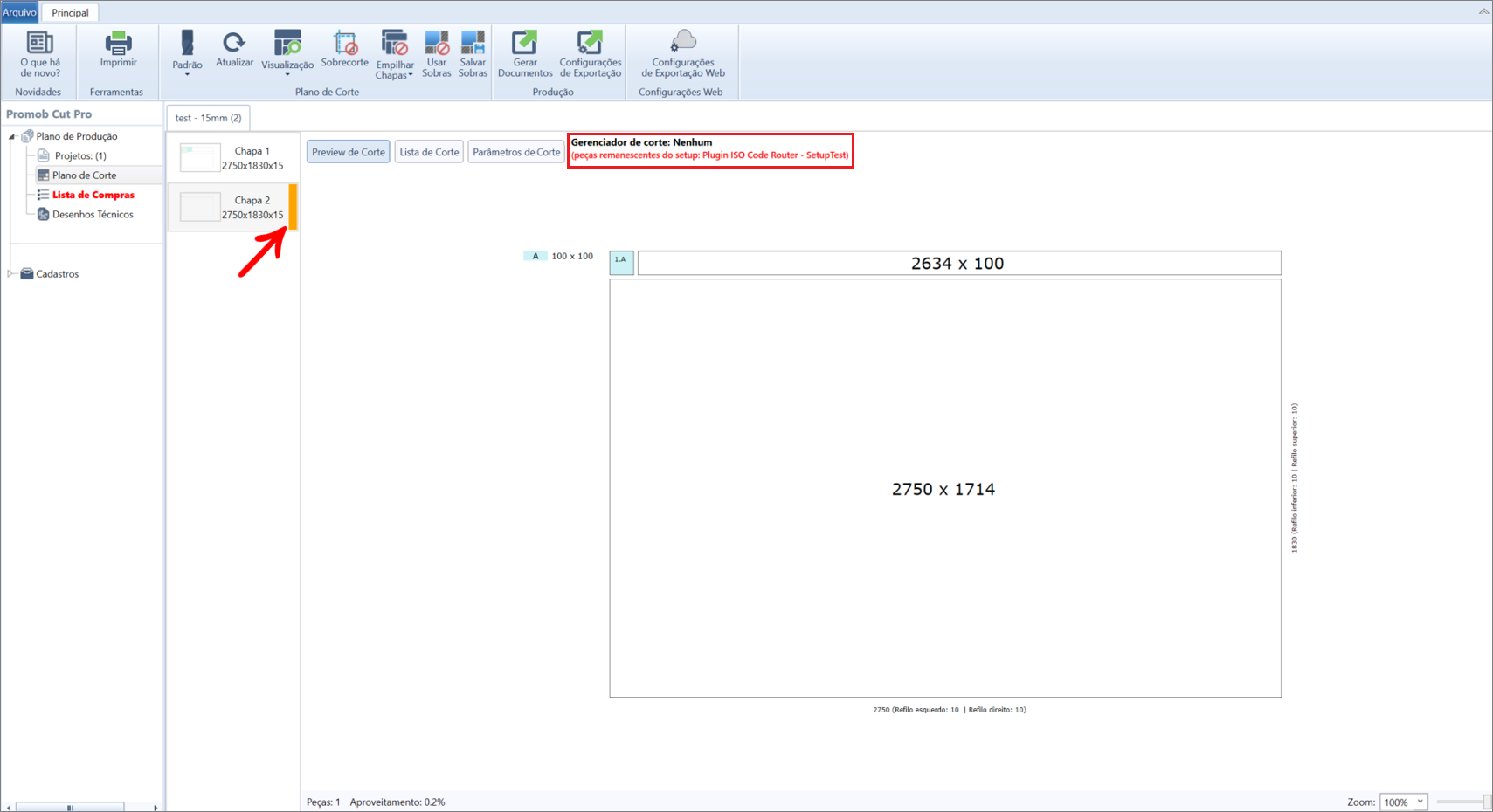

Nessa situação, a tela apresenta dois indicadores:
Uma barra laranja ao lado da chapa, indicando que existem peças não processadas.
Na parte superior da tela são exibidos o gerenciador de corte utilizado e o setup responsável pelas peças não processadas, facilitando a identificação da configuração aplicada durante a geração do plano de corte.
OBSERVAÇÃO: A indicação na parte superior da tela informa qual gerenciador de corte está sendo utilizado para processar as peças remanescentes e qual setup originou essas peças. |
Como funciona o reprocessamento
Após gerar o plano de corte, o Cut Pro executa automaticamente o seguinte fluxo:
1. Envia ao motor de nesting apenas as peças que atendem ao valor mínimo de área configurado.
2. Identifica as peças que não foram enviadas ou permaneceram como Peças não utilizadas (Unused Parts).
3. Reprocessa automaticamente essas peças utilizando um gerenciador de corte configurado para operação em modo serra.
4. Combina os resultados do nesting e do processamento em serra em um único plano de corte.
5. Caso alguma peça também não possa ser processada pelo gerenciador de serra, ela permanecerá identificada como Peça não utilizada (Unused Part) no plano final.
Todo esse processo ocorre automaticamente, sem necessidade de intervenção do usuário.
Configurar o processamento de peças não utilizadas

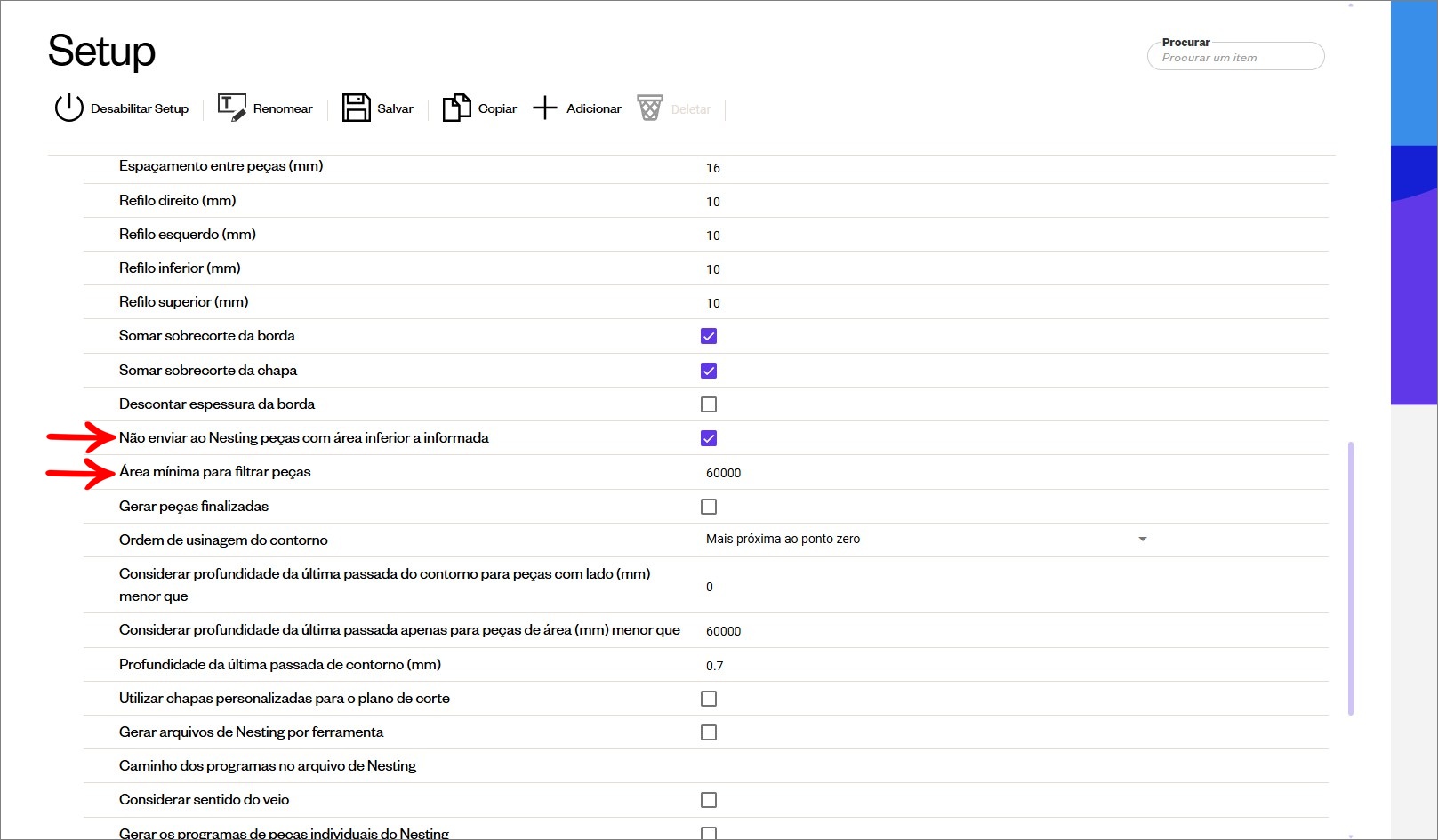

O reprocessamento automático é controlado por parâmetros configurados no setup da máquina no Web Editor.
Configure os seguintes parâmetros:
Não enviar peças com área abaixo do mínimo (NotSendLowerAreaParts): habilita o filtro para impedir o envio de peças com área inferior ao valor definido para o processo de nesting.
Área mínima para filtrar peças (mm²) (MinimumAreaToFilterParts): define o valor mínimo de área para envio ao nesting. Peças com área inferior ao valor informado serão reprocessadas posteriormente utilizando um gerenciador de corte em modo serra.
OBSERVAÇÃO: Esses parâmetros são sincronizados automaticamente com o Cut Pro ao carregar o setup da máquina. |
Configurar o gerenciador de corte

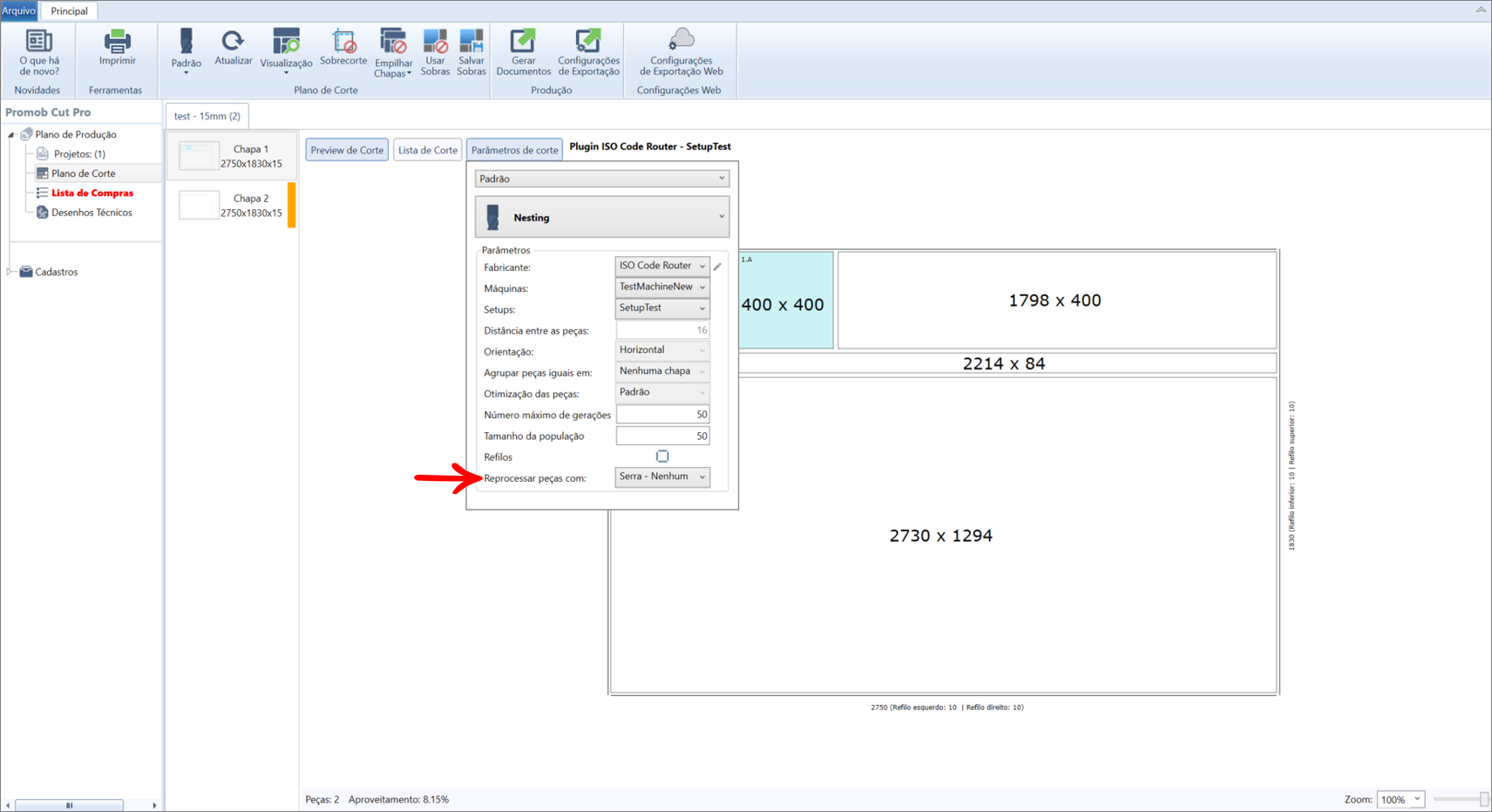

Nas Configurações de Corte por Chapa, será exibido o campo Reprocessar peças com.
Nesse campo, selecione o gerenciador de corte em modo serra que será responsável pelo processamento das peças não utilizadas pelo nesting.
IMPORTANTE: Caso nenhum gerenciador de corte seja selecionado no campo Reprocessar peças com, o Cut Pro utilizará automaticamente o motor de serra padrão (opção Nenhum) para processar as peças não utilizadas. |
Gerar Plano de Corte
Após concluir as configurações, clique em Gerar Plano de Corte.
Durante a geração do plano, o Cut Pro:
1. Processa as peças compatíveis com o motor de nesting.
2. Identifica automaticamente as peças não utilizadas.
3. Reprocessa essas peças utilizando o gerenciador de corte configurado.
4. Combina os resultados do nesting e do processamento em serra em um único plano de corte.
5. Mantém como Peças não utilizadas (Unused Parts) apenas aquelas que também não puderem ser processadas pelo gerenciador de serra.
Gerar documentos

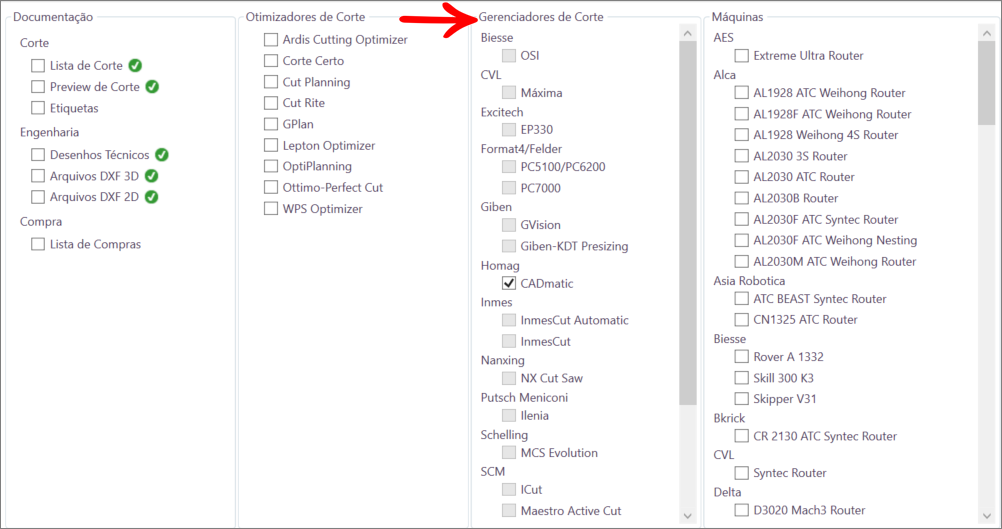

Ao acessar a tela Gerar Documentos, o gerenciador de corte configurado para o reprocessamento das peças não utilizadas será selecionado automaticamente na coluna Gerenciadores de Corte.
Não é necessária nenhuma ação adicional do usuário.
Resultado
Após gerar o plano de corte, o Cut Pro combina automaticamente os resultados do processamento realizado pelo motor de nesting e pelo gerenciador de corte em modo serra.
Com isso, peças com área inferior ao valor mínimo configurado para o nesting também podem ser processadas e incluídas na geração dos documentos de fabricação, reduzindo a necessidade de intervenções manuais e garantindo maior cobertura da lista de produção.
