Disponível a partir da versão Cut Pro 1.2.17.0 ou superior
O objetivo deste artigo é permitir associar e configurar layouts de etiquetas diretamente no Cut Pro, incluindo etiquetas de itens, itens pai e sobras, possibilitando:
Definir modelos de impressão
Visualizar o preview das etiquetas
Criar novas associações
Editar layouts existentes
Ajustar formatos de saída
Esta funcionalidade facilita a conferência visual antes da geração dos arquivos e garante maior controle sobre a documentação enviada às máquinas CNC.
Acesso
Para acessar, siga as etapas indicadas abaixo:
Etapa 1 – Abrir o Cut Pro
1. Abra o Cut Pro.
2. Carregue um projeto.
Etapa 2 – Acessar o menu de impressão

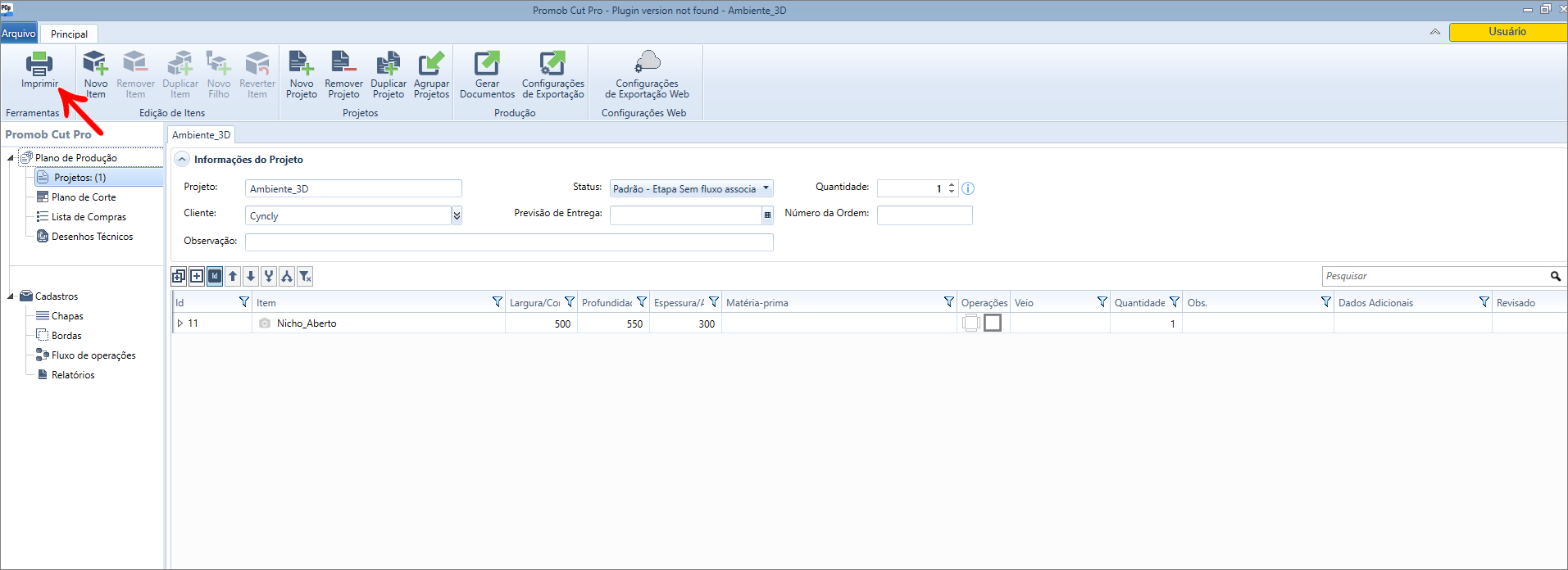

1. Acesse o menu Ferramentas.
2. Selecione Imprimir.

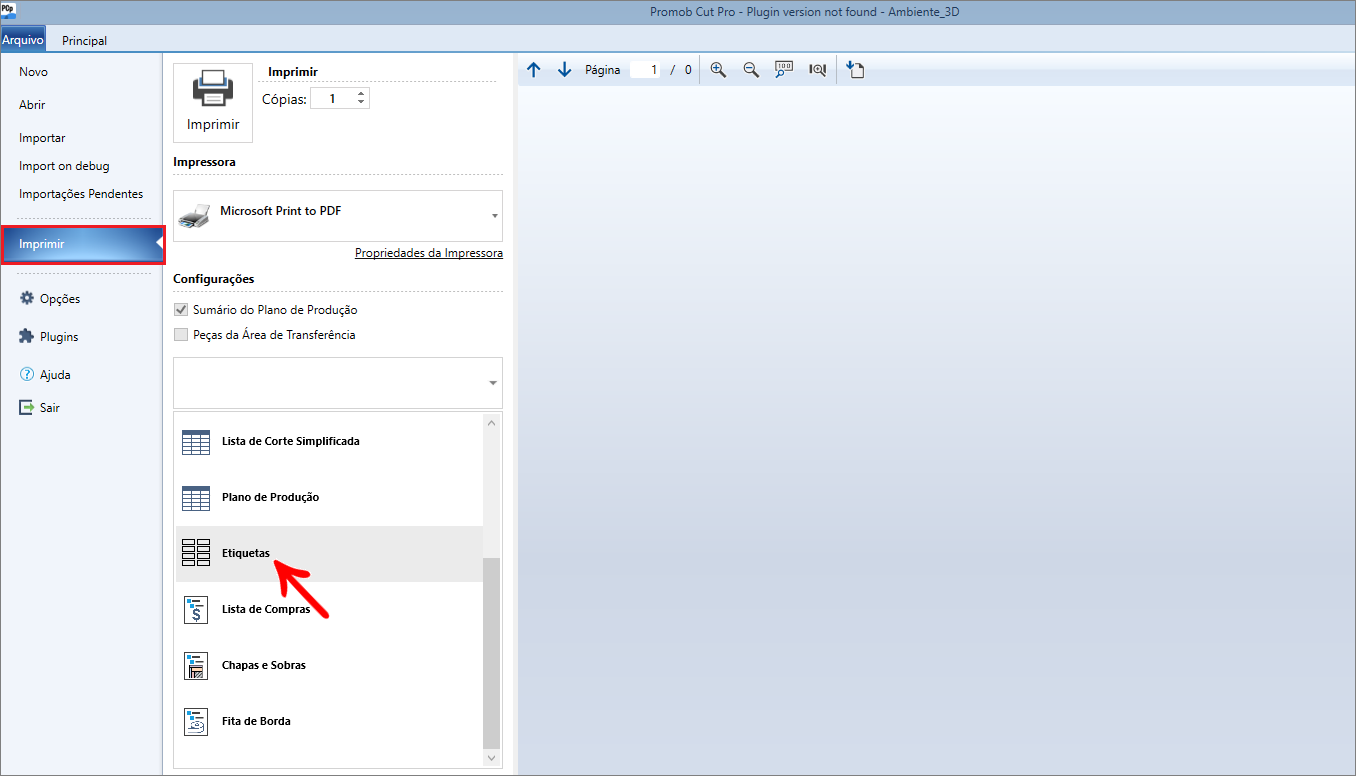

Etapa 3 – Selecionar Etiquetas
1. Na caixa de seleção de configurações, seleciona Etiquetas.
Etapa 4 – Habilitar associação

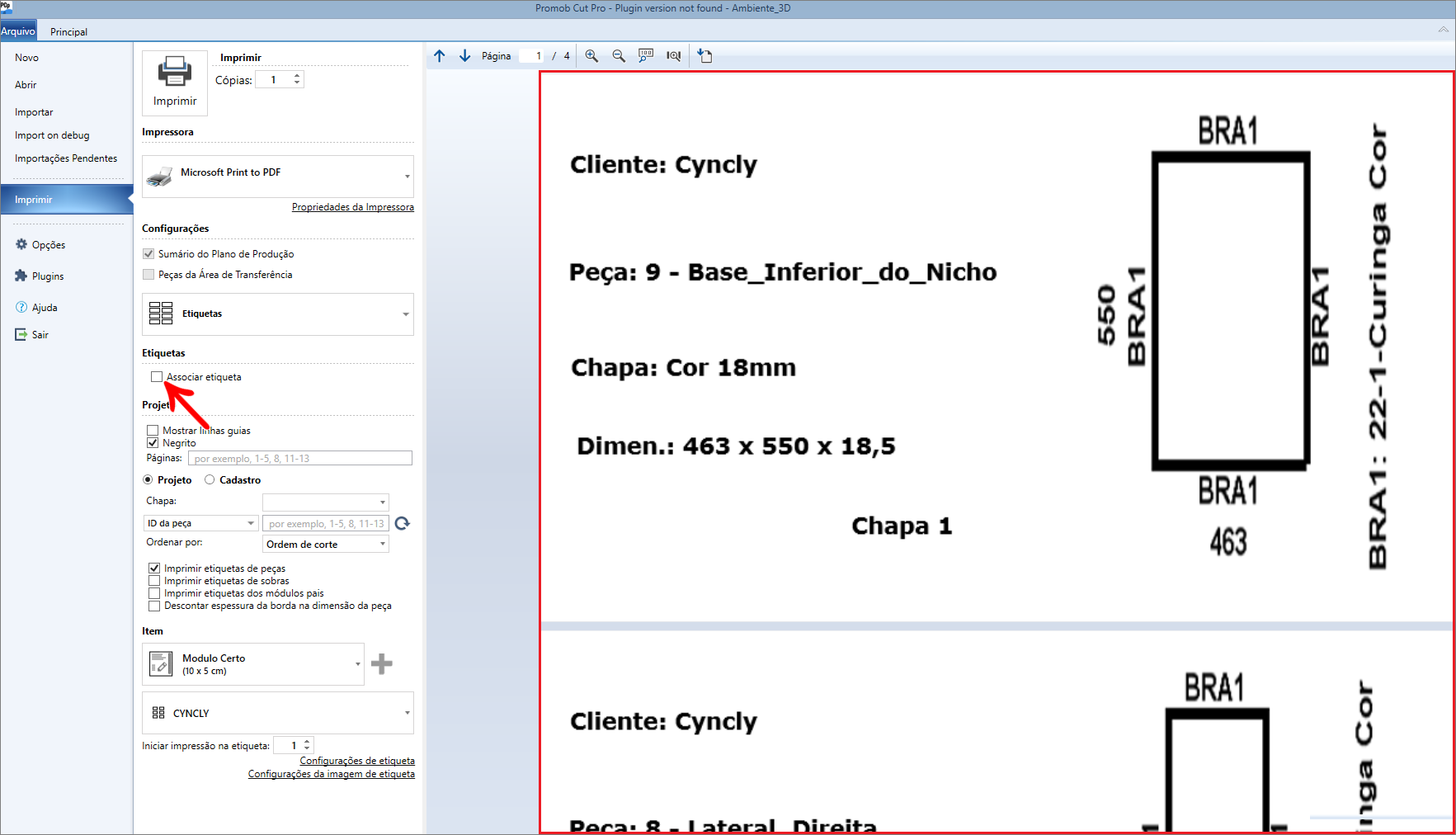

1. Na seção Etiquetas, marque a opção Associar etiqueta.
O sistema habilita a seleção de associações e exibe o preview das etiquetas.
Criar nova associação de etiquetas

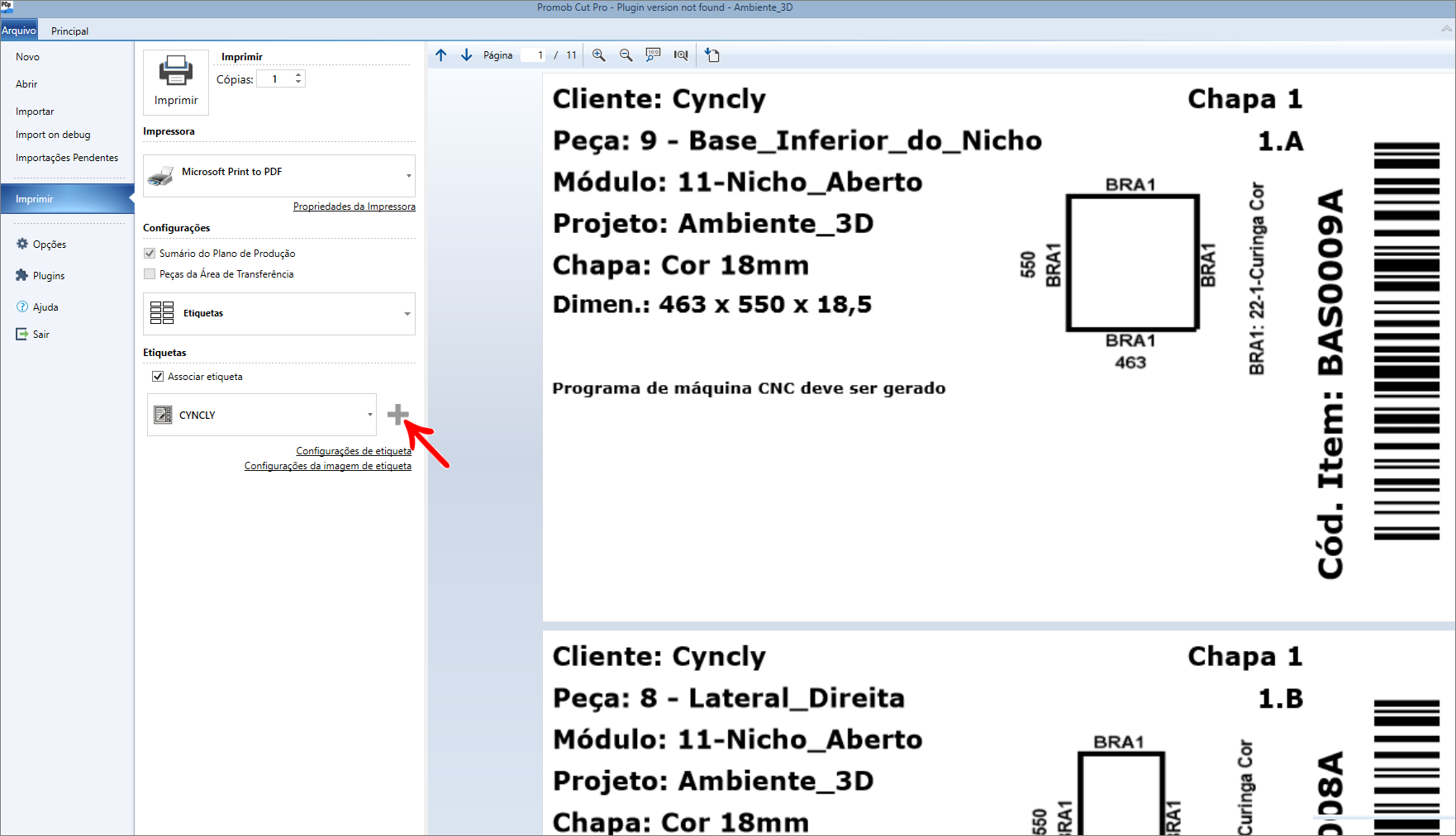

1. Clique no botão Adicionar ao lado da caixa de seleção.
2. O sistema exibe a tela de criação de nova associação.

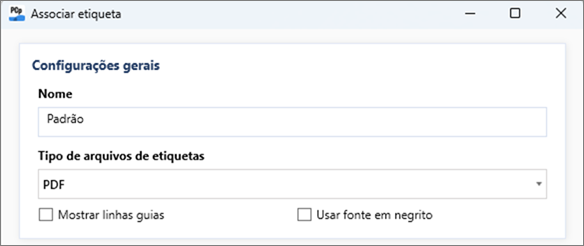

Configurações gerais
Informações básicas
Nome: Define o nome da associação
Tipo de arquivo de etiquetas: Define o formato de saída:
PDF
Imagem
PDF e Imagem
Mostrar linhas guias: Exibe linhas guia ao redor das etiquetas
Usar fonte em negrito: Gera as etiquetas em negrito

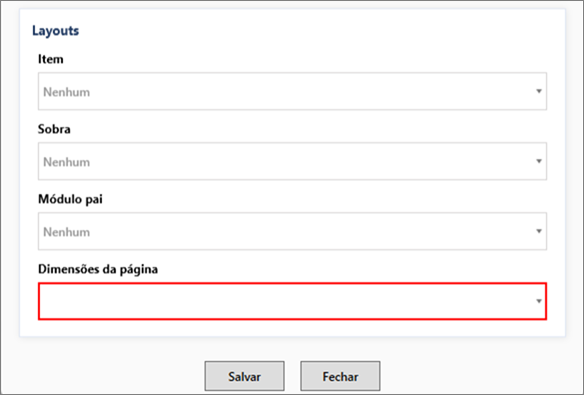

Layouts
Item: Modelo de etiqueta para itens
Sobra: Modelo de etiqueta para sobras
Módulo pai: Modelo de etiqueta para módulos pai
Dimensões da página: Define o tamanho da página para impressão
IMPORTANTE: Se os layouts selecionados não forem compatíveis com as dimensões definidas, as etiquetas não são geradas corretamente.
|

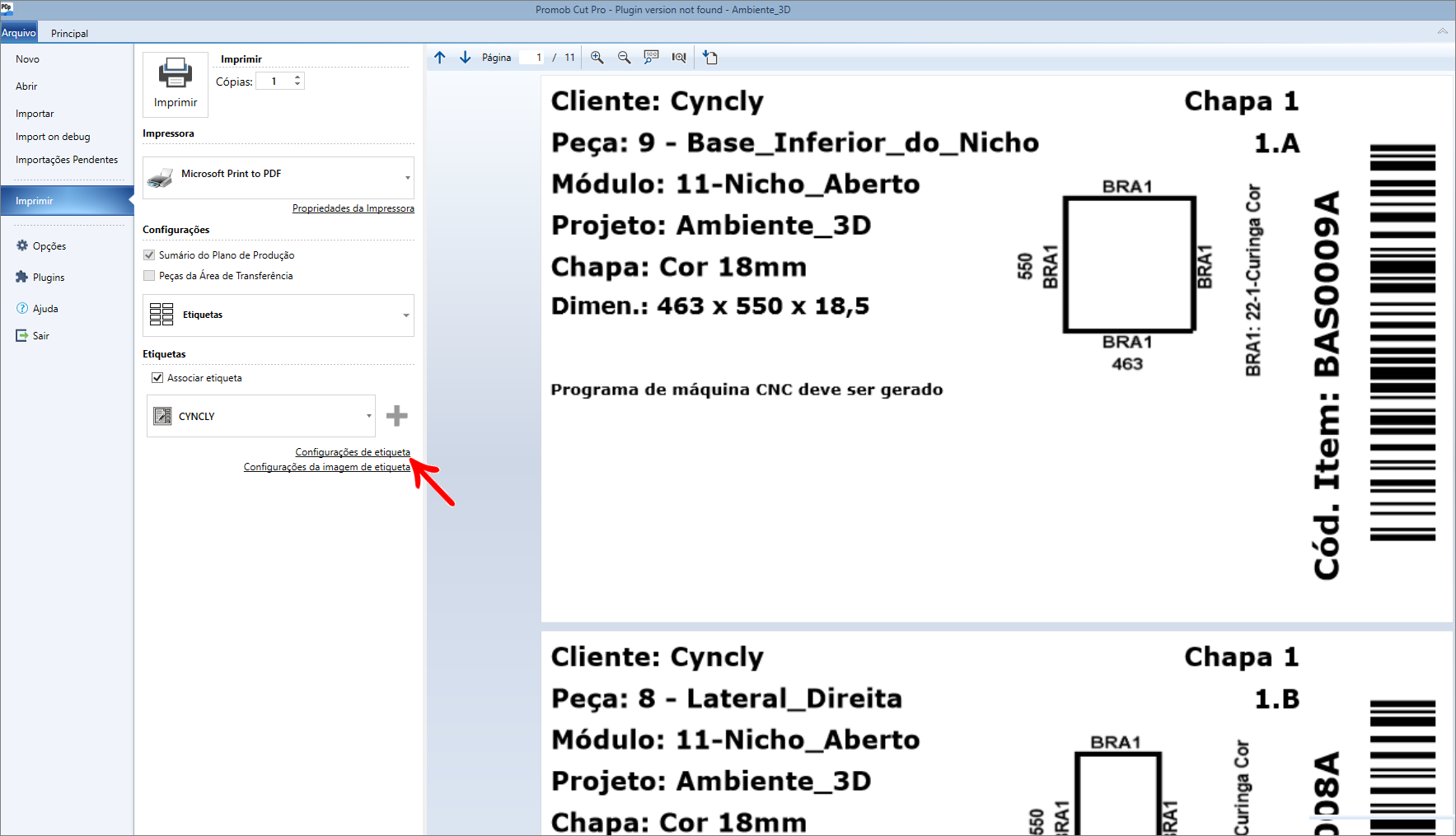

Criar nova dimensão de página

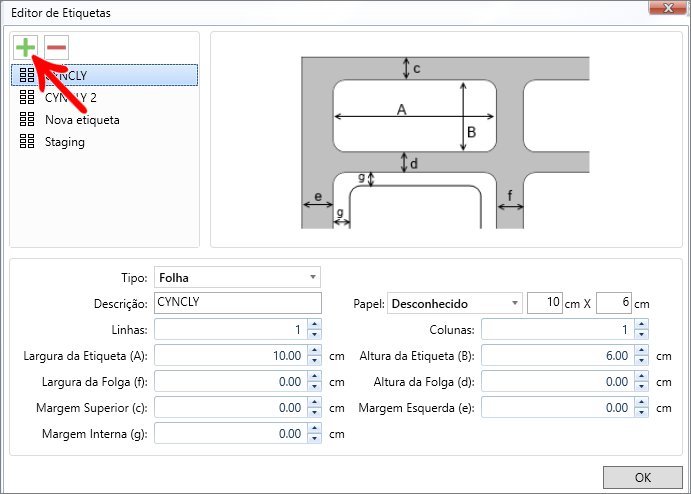

Caso não exista dimensão disponível, crie uma nova no local indicado:
Editar uma associação

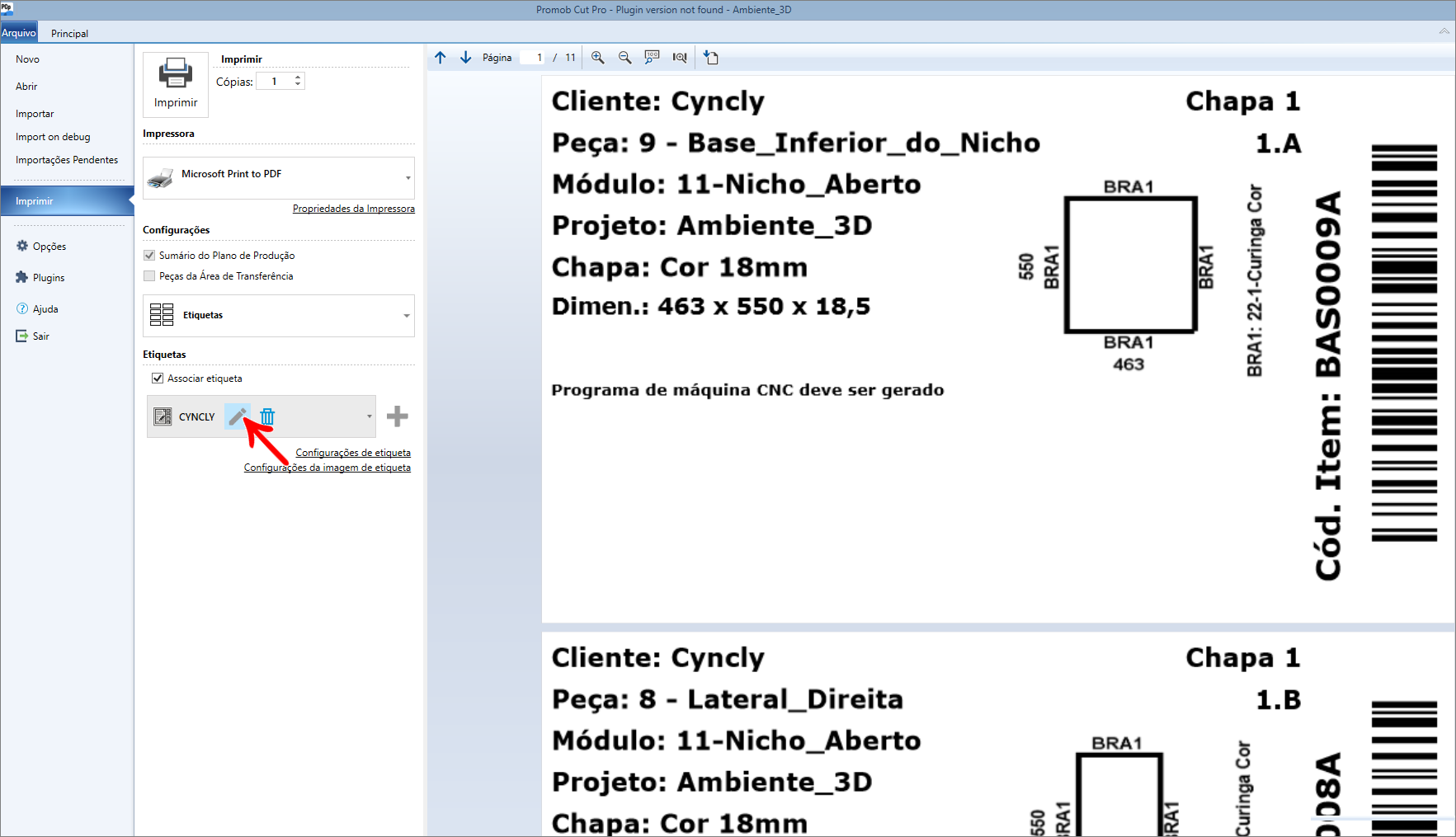

1. Posicione o mouse sobre a associação desejada.
2. Clique no ícone Editar .
Excluir relacionamento de layouts
1. Posicione o mouse sobre a associação.
2. Clique no ícone Excluir .
IMPORTANTE:
|
Boas práticas
Sempre verifique o preview antes de imprimir
Confirme a compatibilidade entre layout e dimensão
Crie associações separadas para diferentes máquinas ou tipos de etiqueta
Teste com PDF antes de enviar para produção
