Disponível a partir da versão 1.2.10.0 do Cut Pro.
Para utilizar o Plugin NX Cut Saw:
1. Ative o Plugin, para informações de adesão do plugin contate a Promob.

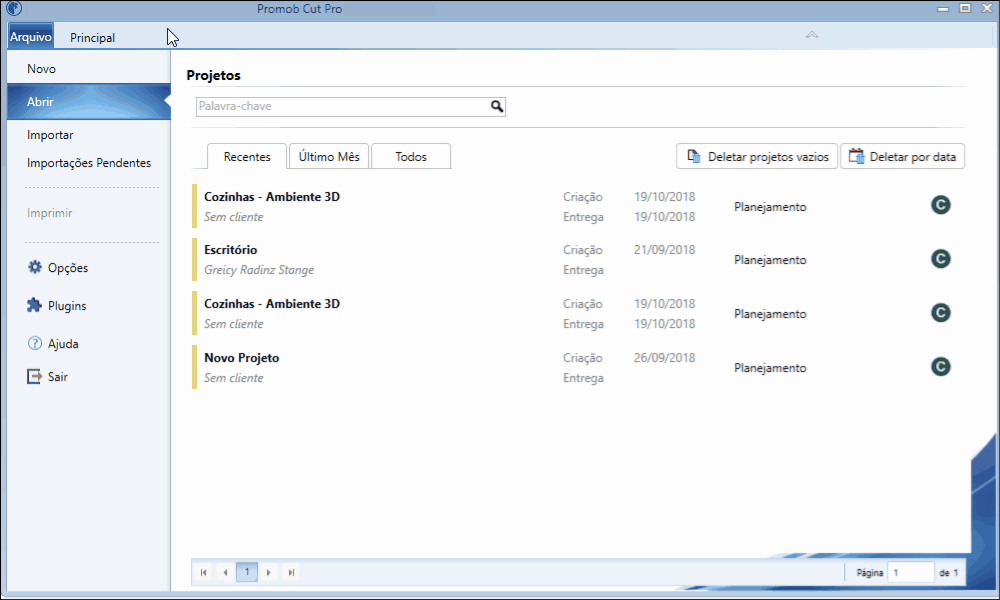

2. Configure seu plugin, acesse o menu Principal - Configurações de Exportação.

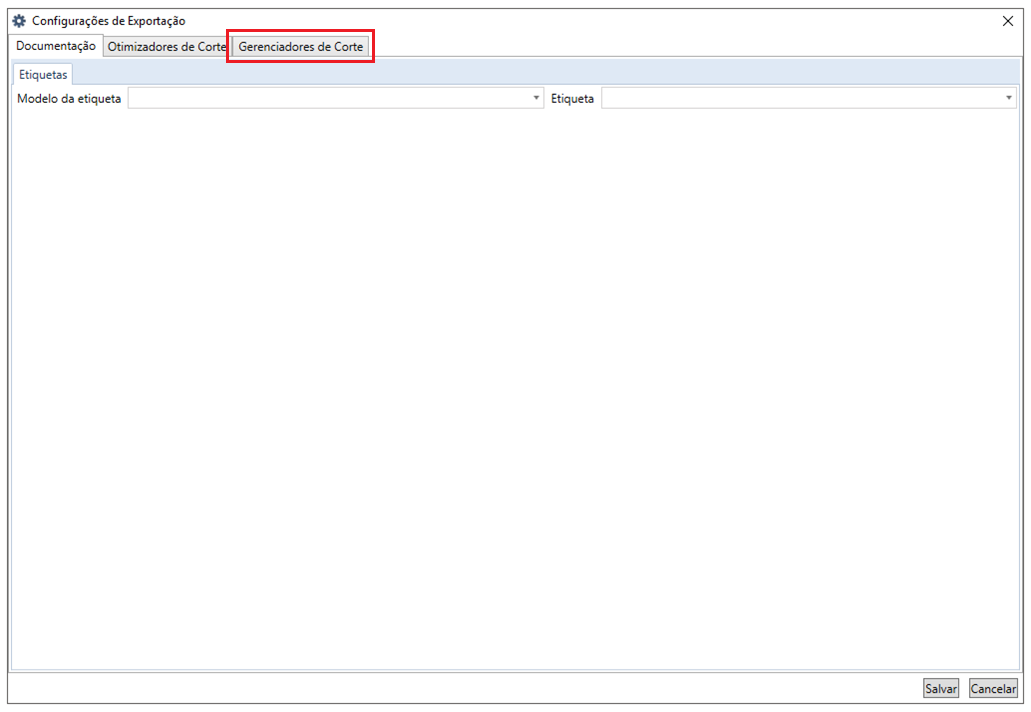

3. Acesse a aba Gerenciadores de Corte:

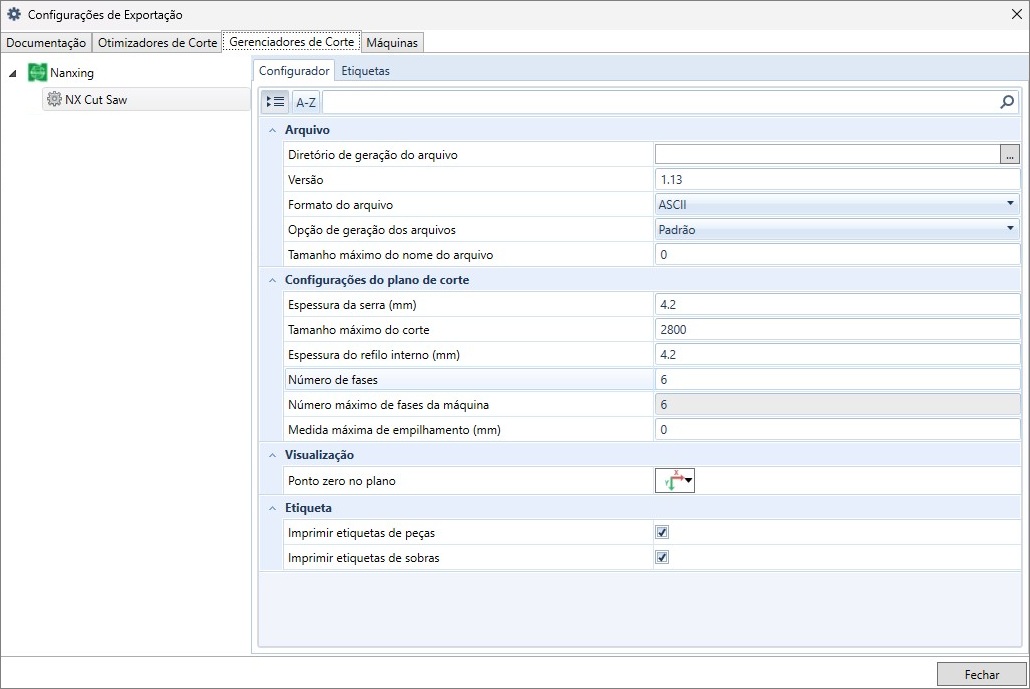

4. Na aba Configurador, defina as configurações desejadas do plugin NX Cut Saw.

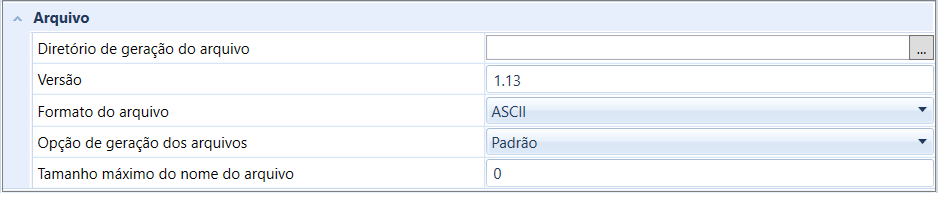

Arquivo
-
Diretório da geração do arquivo: indica o diretório onde o arquivo .ptx será gerado.
- Nos casos em que o diretório de geração do arquivo não é informado nas Configurações de Exportação, o arquivo será salvo no diretório indicado no campo de Localização na tela de Gerar Documentos.
- Versão: versão do arquivo.
- Formato do arquivo: Formato do arquivo a ser gerado: ASCII (padrão) ou Unicode (esse é recomendado para uso com caracteres chineses)
- Opção de geração dos arquivos: permite que os arquivos de integração sejam gerados separados por material, saiba mais aqui.
-
Tamanho máximo do nome do arquivo: informe a quantidade máxima de caracteres para o nome do arquivo de integração.
-
IMPORTANTE:
- Utilize o valor 0 para não limitar o tamanho do nome do arquivo;
- O valor mínimo para a quantidade de caracteres é 5.
-
IMPORTANTE:
Configuração do plano de corte
- Espessura da serra(mm): define a espessura da serra, em milímetros, que realiza o corte.
- Tamanho máximo de corte: define o tamanho máximo do corte possível para a máquina.
- Espessura do refilo interno(mm): define a espessura do refilo interno. Se indicar 0, o plano de corte será gerado sem o refilo.
- Número de fases: define o número de fases a ser utilizada no gerenciador de corte.
- Número máximo de fases da máquina: define o número máximo de fases permitidas pela seccionadora.
- Medida máxima de empilhamento (mm): define a medida máxima, em milímetros, de empilhamento de chapas para realizar o corte.
Visualização
- Ponto zero no plano: defina a posição do ponto zero utilizado pelo gerenciador.
Etiqueta
- Imprimir etiquetas de peças: com esta opção selecionada, são enviadas, no arquivo .ptx, as informações referentes as etiquetas de peças.
- Imprimir etiquetas de peças: com esta opção selecionada, são enviadas, no arquivo .ptx, as informações referentes as etiquetas de sobras.

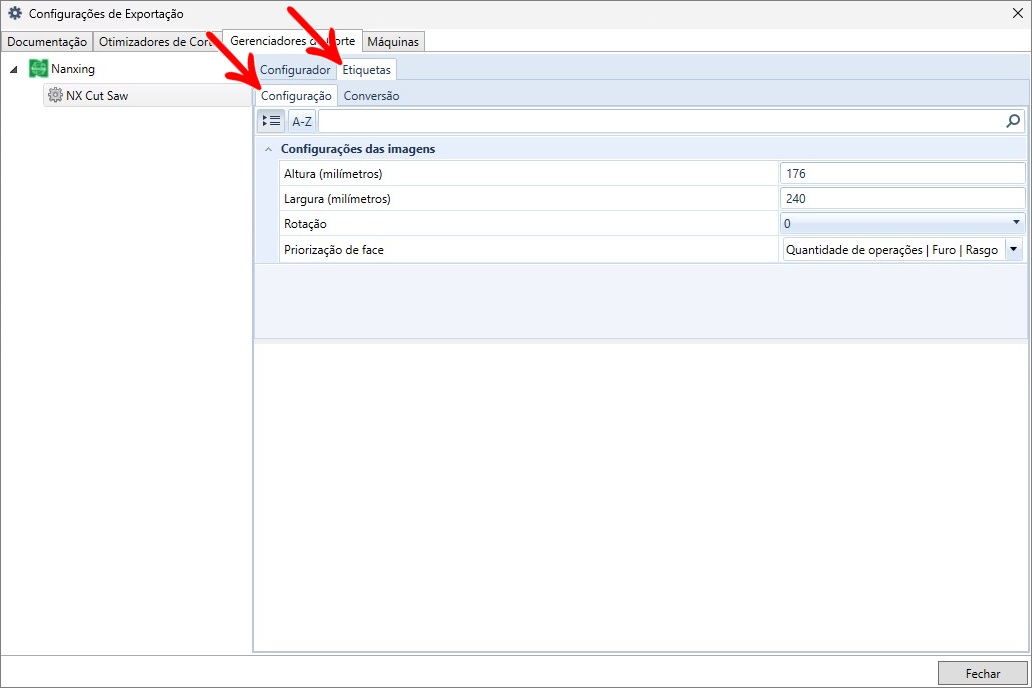

5. Na aba Etiquetas, na guia Configuração, ajuste a rotação, largura e altura da imagem da etiqueta.
IMPORTANTE: estas medidas são definidas na configuração do NX Cut Saw, pois o NX Cut Saw não envia o modelo da etiqueta apenas o conteúdo de cada campo.

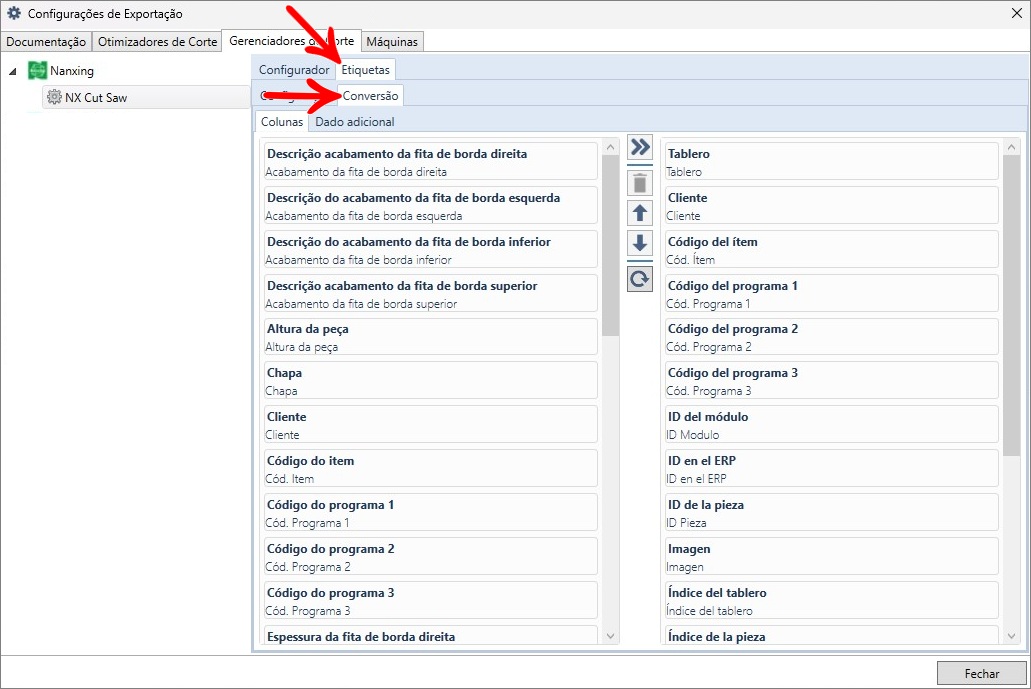

6. Na aba Etiquetas, na guia Conversão é possível configurar as colunas que serão enviadas para a impressão das etiquetas.
IMPORTANTE: Os valores são enviados na ordem que são configurados nessa guia.
IMPORTANTE:
- Os arquivos do gerenciador de corte não serão gerados, caso o plano de corte tenha sido editado pela movimentação das peças.
- Para todos os gerenciadores é possível configurar a imagem da etiqueta através do menu Arquivo - Imprimir.
