O Promob Cut Pro disponibiliza plano de corte com parâmetro de corte Nesting, onde o corte é feito sobre a superfície da chapa. O plano de corte com Nesting é gerado como um arquivo *.dxf, para que a máquina consiga estabelecer o corte. Portanto, é necessário que o Plugin DXF Exporter esteja ativo no Cut Pro.
Nesta documentação veremos as seguintes informações sobre Nesting:

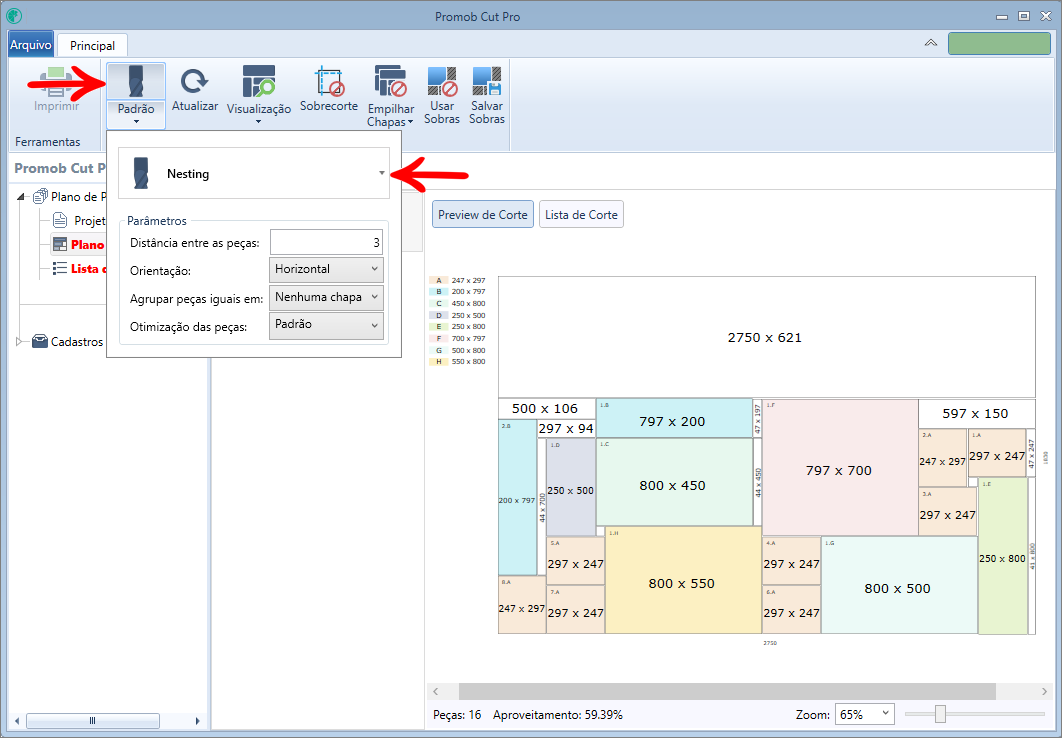

Para selecionar o parâmetro Nesting:
1. Acesse o Plano de Corte.
2. Clique no botão de Parâmetro de Corte.
3. Ao clicar em Nesting, habilitará as seguintes opções:

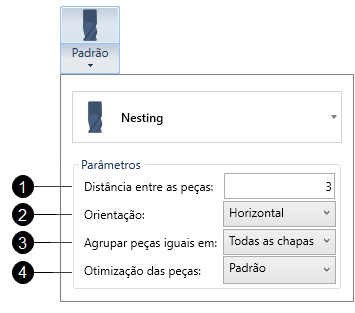

Ao clicar em Nesting as seguintes configurações serão habilitadas:
IMPORTANTE:
A otimização leva em consideração todas as configurações selecionadas, podendo haver resultados diferentes (mais eficientes ou menos) dependendo do que se está configurado nos campos.
1. Distância entre as peças (em milímetros)
- Define o espaçamento que deve haver entre as peças dispostas no plano de corte;

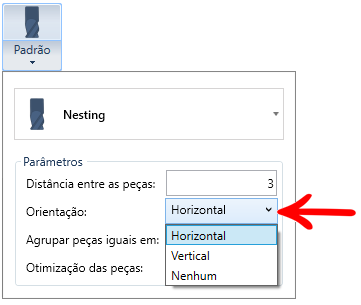

2. Orientação
Define o sentido (nenhum, horizontal ou vertical) de posicionamento das peças na chapa a ser cortada.
- Nenhum: o posicionamento das peças e o sentido da criação das sobras é definido pelo Cut Pro, conforme o melhor aproveitamento;
- Horizontal: prioriza o posicionamento das peças e a criação das sobras no sentido horizontal;
- Vertical: prioriza o posicionamento das peças e a criação das sobras no sentido vertical.
IMPORTANTE: O sentido de corte selecionado será apenas priorizado, não significa que sempre será executado.

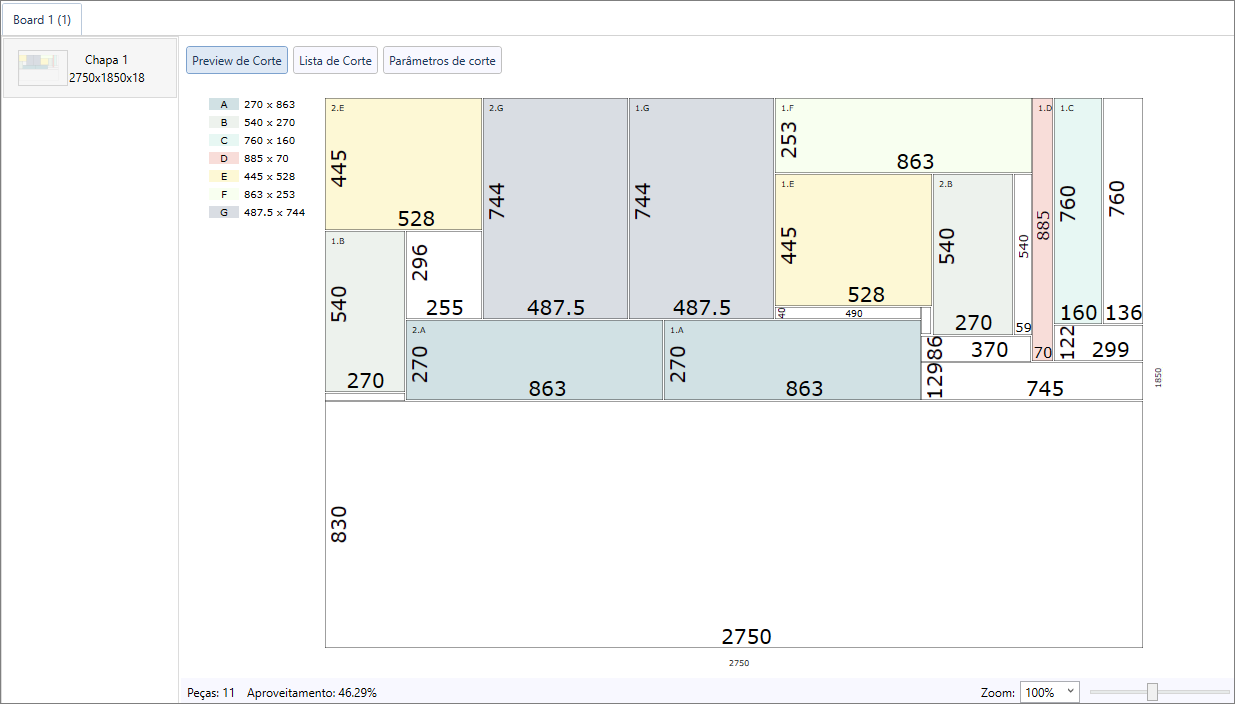

Horizontal

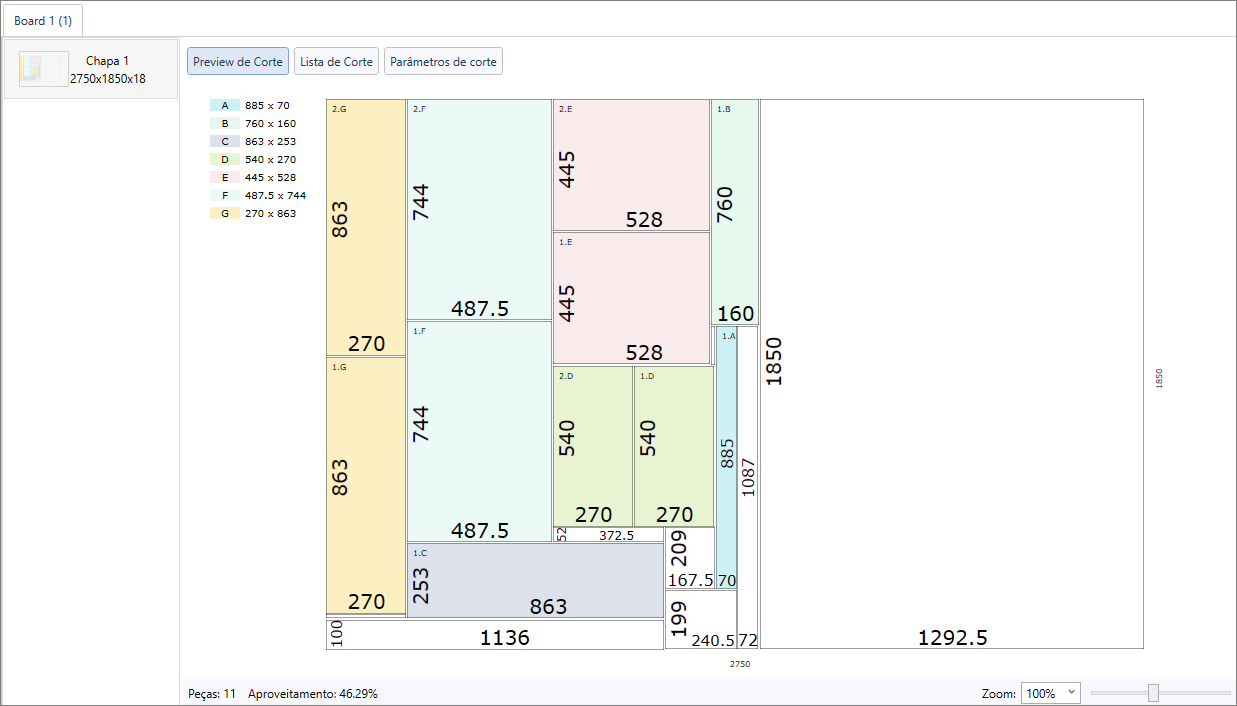

Vertical
3. Agrupar peças
Permite que as peças que possuem a mesma dimensão possam ser agrupadas no Plano de Corte.
Quando existem peças com a mesma dimensão, o agrupamento gera o plano de corte com as peças iguais agrupadas, otimizando o corte.
O plano gerado será o mais eficiente segundo a forma de agrupamento selecionada. Por isso, cada tipo de agrupamento resulta em um plano diferente.

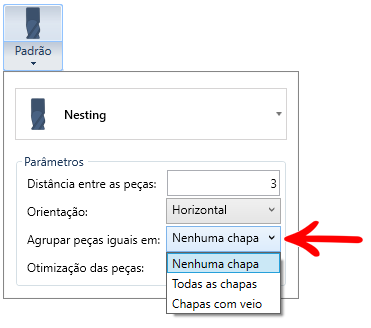

A partir da versão 1.2.3.18 é possível definir o agrupamento de peças em três categorias:
Nenhuma chapa: o agrupamento das peças não ocorrerá em nenhuma chapa.
Todas as chapas: será considerado peças com dimensões iguais, indiferente do modelo do material aplicado, se possui veio ou não.
Chapas com veio: o agrupamento será considerado apenas nas chapas com sentido de veio. Caso o projeto tenha o material branco e madeirado, mas há a necessidade de manter um sentido de veio linear nas frentes de gaveta, por exemplo, o agrupamento será aplicado apenas na chapa com veio. Na chapa branca, a posição das peças será definida pelo Cut Pro para um melhor aproveitamento do material.

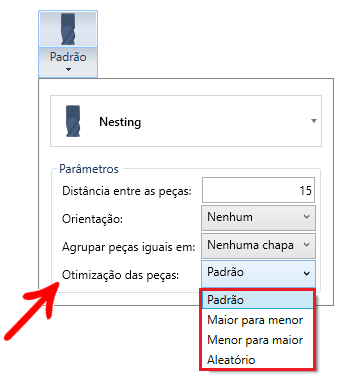

4. Otimização das peças
Funcionalidade disponível a partir da versão: 1.2.4.17
Padrão: com esse modo de otimização de peças selecionado, o Cut Pro irá verificar todas as opções de otimização, e automaticamente encontrará a melhor solução de encaixe.
Maior para menor: com esse modo de otimização de peças selecionado, o Cut Pro irá encaixar as peças maiores antes das peças menores.
Menor para maior: com esse modo de otimização de peças selecionado, o Cut Pro irá encaixar as peças menores antes das peças maiores.
Aleatório: com esse modo de otimização de peças selecionado, o Cut Pro vai organizar as peças de forma aleatória na chapa.
OBERVAÇÃO: A funcionalidade de Otimização de Peças substitui a função de método Rápido e Otimizado, que não fica mais disponível a partir da versão 1.2.4.17 do Cut Pro.
Para obter informações sobre corte de Serra, clique aqui.
