​Promob Cut Pro – Corte Serra

Atualizado
Seguir



O Promob Cut Pro disponibiliza plano de corte com parâmetro de corte Serra, onde o corte sempre será passante.

Nesta documentação veremos as seguintes informações sobre Serra:

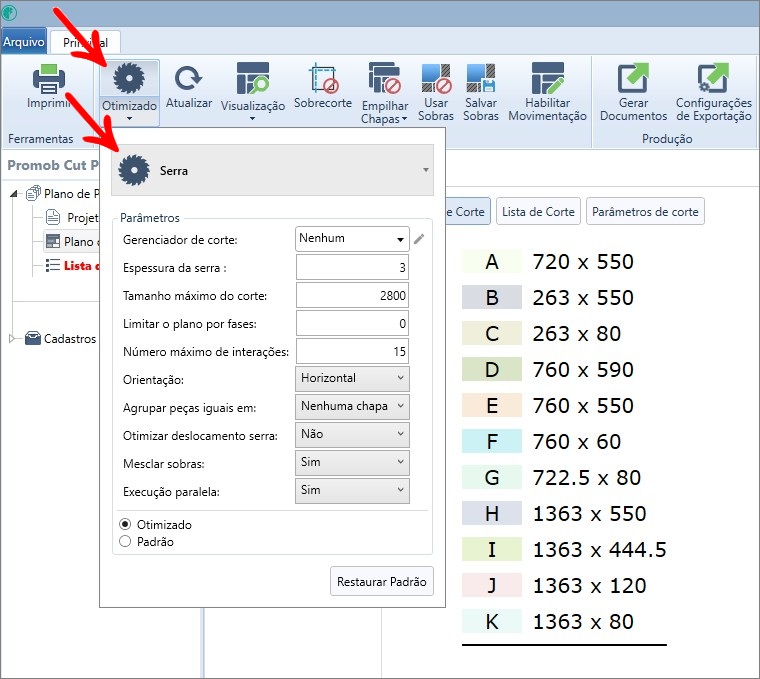

Para selecionar o parâmetro Serra:

1. Acesse o Plano de Corte;

2. Clique no botão de Parâmetro de Corte;

3. Ao clicar em Serra, habilita as seguintes opções:

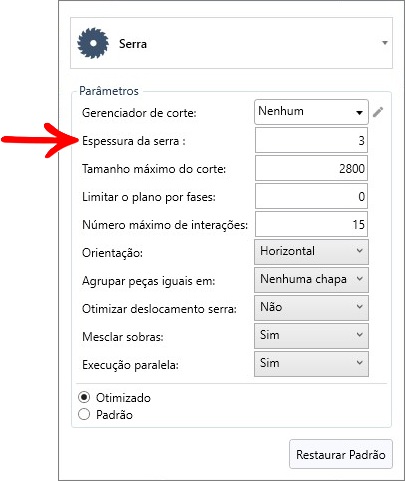

1. Espessura da serra (em milímetros)

  • Esta configuração define a espessura da serra que é utilizada para realizar o corte da chapa;
  • O valor da espessura deve ser informado em milímetros e consultado no manual ou site do fabricante da máquina;
  • Ao informar o valor da espessura da serra, a perda do material passa a ser considerada, devido ao corte;
  • O valor configurado pode ser identificado no preview de corte da chapa através do espaçamento entre os itens;

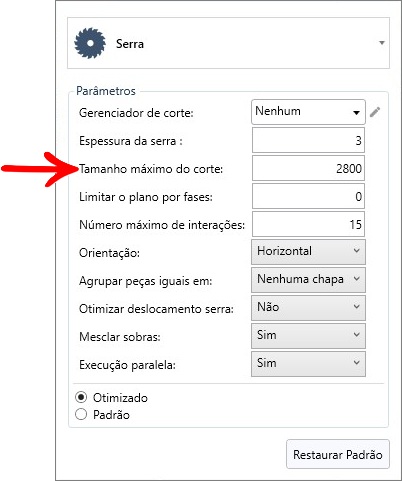

2. Tamanho máximo do corte (em milímetros):

  • Esta configuração indica a dimensão máxima de corte que a máquina utilizada consegue realizar;
  • Esta definição está relacionada à máquina de corte e não com as dimensões da chapa;
  • Para mais informações consulte o manual ou site do fabricante da máquina;
  • Visualmente, no preview do plano de corte, esta configuração não pode ser identificada;

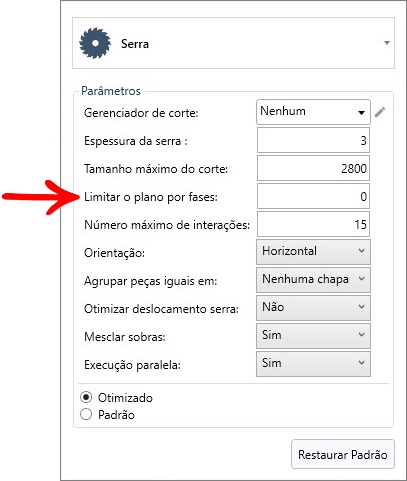

3. Limitar o plano por fases:

  • Define o número máximo de giros permitidos para cortar a peça.

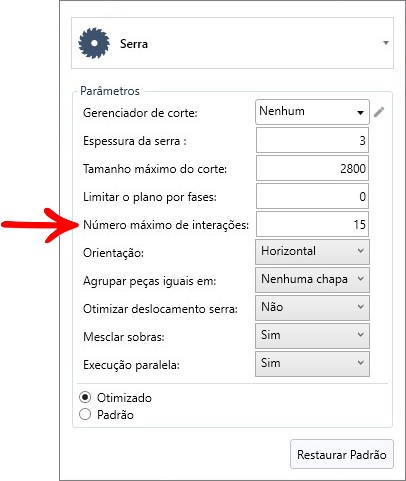

4. Número máximo de interações:

  • Número máximo de tentativas de geração de layouts alternativos de plano de corte, a fim de escolher o layout que melhor atenda à solicitação, buscando o melhor aproveitamento. O aumento deste valor pode ocasionar maior tempo de geração do plano de corte.

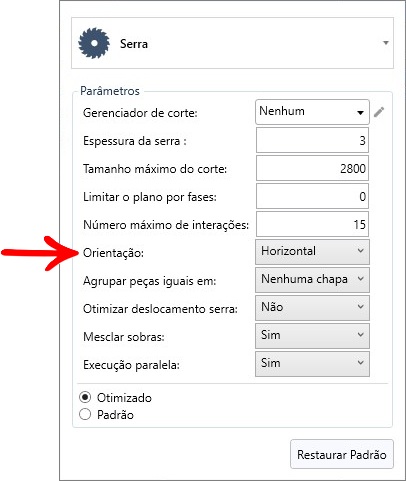

5. Orientação:

  • Define o sentido (nenhum, horizontal ou vertical) da chapa a ser cortada.
  • Nenhum: o primeiro corte será definido pelo Cut Pro, indiferente se for horizontal ou vertical;
  • Horizontal: prioriza o primeiro corte no sentido horizontal;
  • Vertical: prioriza o primeiro corte no sentido vertical.

IMPORTANTE:

  • O sentido de corte selecionado será apenas priorizado, não significa que sempre será executado.

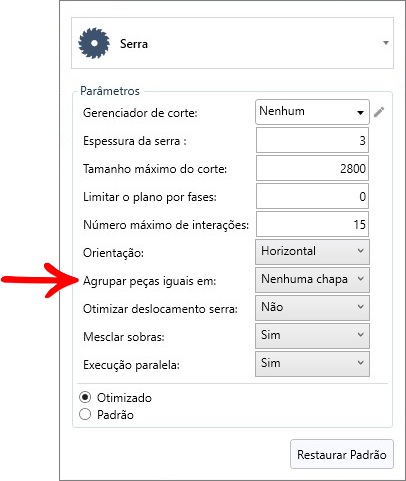

6. Agrupar peças iguais em:

  • Permite que as peças que possuem a mesma dimensão possam ser agrupadas no Plano de Corte.
  • Quando existem peças com a mesma dimensão, o agrupamento gera o plano de corte com as peças iguais agrupadas, otimizando o corte.

A partir da versão 1.2.3.18 é possível definir o agrupamento de peças em três categorias:

  1. Nenhuma chapa: o agrupamento das peças não ocorrerá em nenhuma chapa.
  2. Todas as chapas: será considerado peças com dimensões iguais, indiferente do modelo do material aplicado, se possui veio ou não.
  3. Chapas com sentido de veio: o agrupamento será considerado apenas nas chapas com sentido de veio. Caso o projeto tenha o material branco e madeirado, mas há a necessidade de manter um sentido de veio linear nas frentes de gaveta, por exemplo, o agrupamento será aplicado apenas na chapa com veio. Na chapa branca, a posição das peças será definida pelo Cut Pro para um melhor aproveitamento do material.

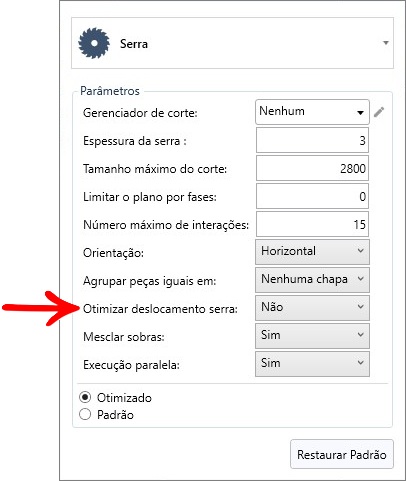

7. Otimizar deslocamento da Serra:

Esta opção está disponível a partir da versão 1.2.5.14.

  • Foi criada uma nova opção de otimização de cortes para o plano, que busca o melhor deslocamento de serra possível para a chapa.
  • Quando selecionado SIM, é priorizada a otimização da chapa para que os cortes façam o menor deslocamento de serra possível. Quando selecionado NÃO, segue como é atualmente, priorizando sobras maiores.

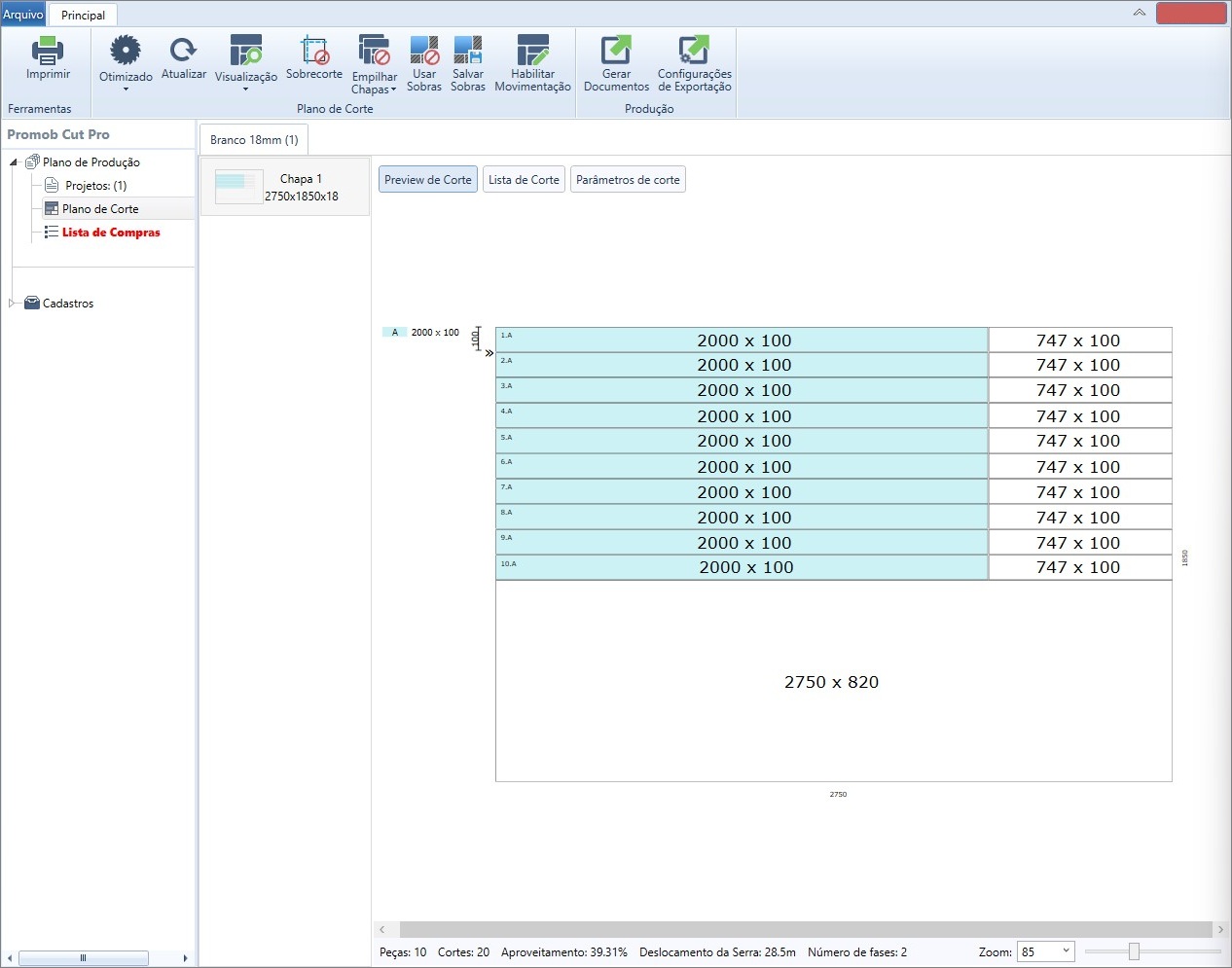

EXEMPLO 1: Deslocamento da serra SIM.

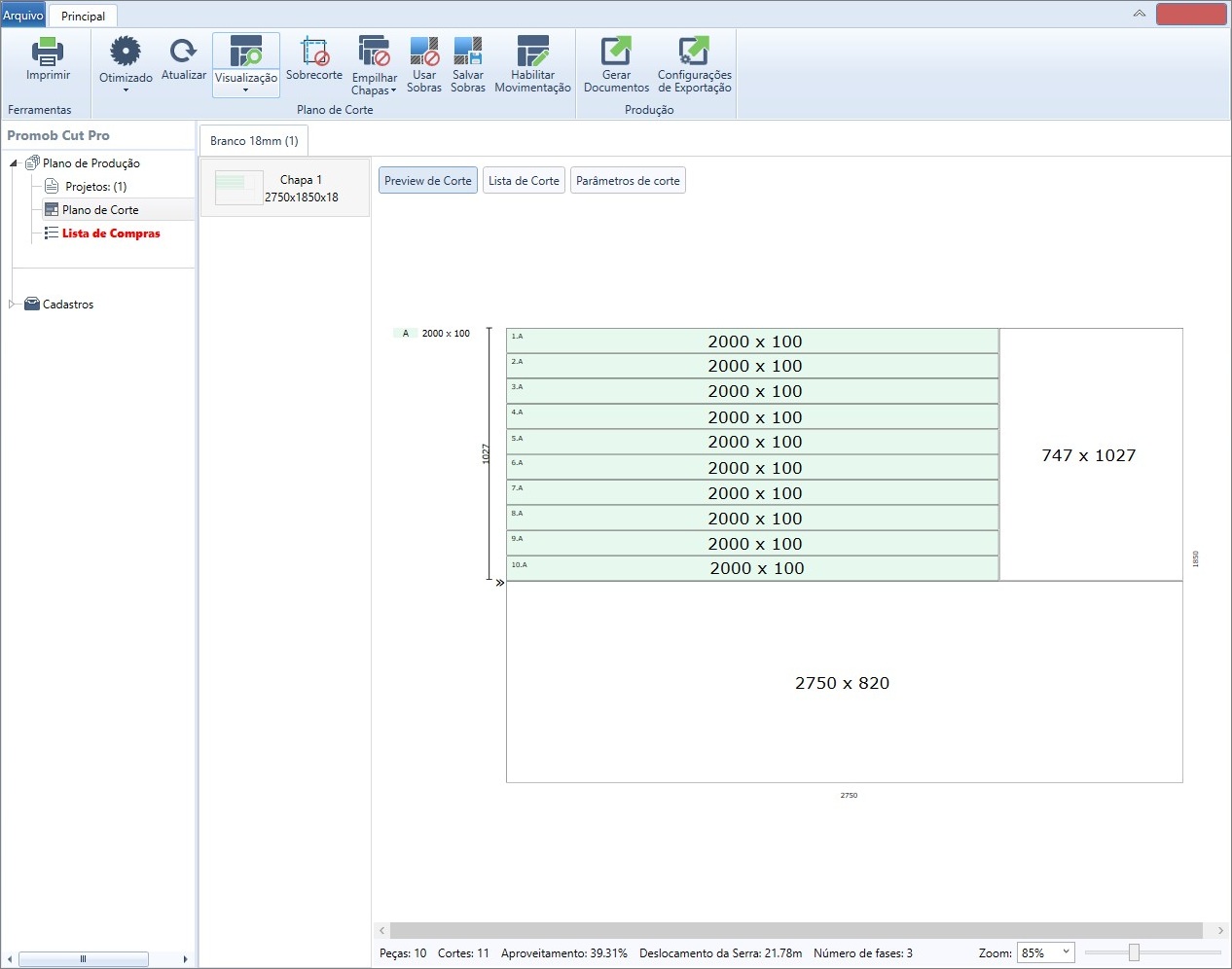

EXEMPLO 2: Deslocamento da serra NÃO.

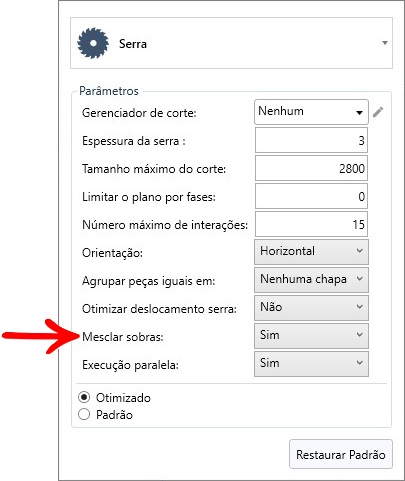

8. Mesclar Sobras

Esta opção está disponível a partir da versão Cut Pro 1.2.8.0;

  • Quando selecionada como Sim, as sobras que possuírem as mesmas dimensões e estiverem posicionadas lado a lado serão unificadas em uma grande sobra, com a finalidade de aumentar a área de sobras geradas pelo plano de corte. Esse recurso só é aplicado a sobras originadas de cortes na 1ª fase.
  • Além do benefício de possuir mais área útil para próximos projetos, utilizando essa função, a quantidade de cortes também é reduzida.



EXEMPLO 1: Mesclar Sobras SIM.



EXEMPLO 2: Mesclar Sobras NÃO.

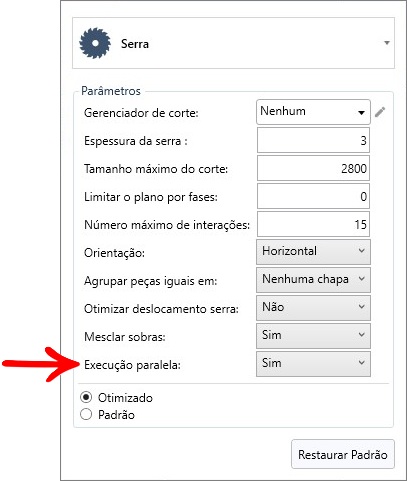

9. Execução Paralela

Esta opção está disponível a partir da versão Cut Pro 1.2.7.5;

A opção Execução Paralela, define o tipo de execução do plano de corte, se deve ser paralela ou não.

Quando selecionado Sim é executado os planos de corte de forma paralela. Quando selecionado Não é executado cada plano de corte de forma individual.

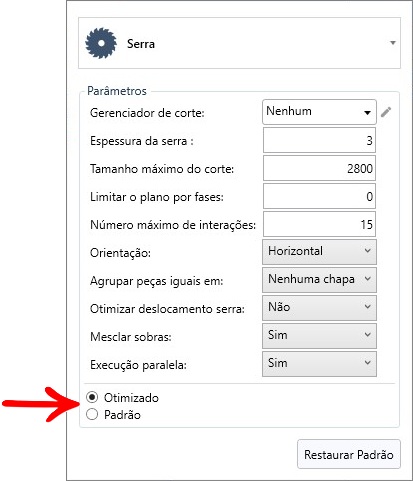

10. Padrão e Otimizado:

  • Padrão: as peças se posicionam na chapa em qualquer ordenação que proporcione um bom aproveitamento da chapa;
  • Otimizado: semelhante ao parâmetro descrito acima, porém, são realizadas mais tentativas de corte para encontrar um aproveitamento ainda melhor.

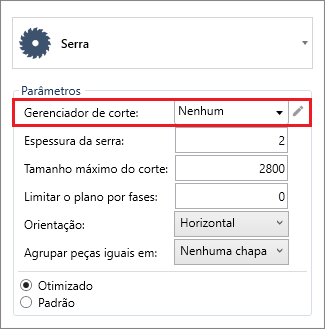

Gerenciador de corte:

  • Quando se utiliza plugins gerenciadores de corte, a opção Gerenciador de Corte é exibida.
  • Caso utilize gerenciador de corte, é preciso configurar o plugin gerenciador de corte.
  • Para isso, acesse a página principal do Cut Pro, e no subtítulo Gerenciadores de Corte, localize e clique sobre o nome do fabricante da máquina utilizada.


Ao selecionar um gerenciador de corte, outras três opções para configuração serão habilitadas:

OBSERVAÇÕES: Não são todos os gerenciadores de corte que habilitarão essas configurações;



1. Espessura do refilo interno

  • Define o valor do primeiro corte após girar a peça para garantir que ela esteja quadrada.
  • Aqui está uma ilustração mostrando a rotação da peça com suas respectivas recargas internas, definidas para este exemplo como 50 mm;
  1. Valor do refilo interno para o primeiro corte;
  2. Valor do refilo interno para o primeiro corte após o giro da peça;
  3. Valor do refilo interno para o primeiro corte após o giro da peça;
  4. Valor do refilo interno para o primeiro corte após o giro da peça;
  5. Valor do refilo interno para o primeiro corte após o giro da peça;
  6. Valor do refilo interno para o primeiro corte após o giro da peça;
  7. Valor do refilo interno para o primeiro corte após o giro da peça;
  8. Valor do refilo interno para o primeiro corte após o giro da peça.




2. Resto na fase

  • Sempre que for aplicado o refilo interno, a quantidade de material indicada no campo Resto na fase, será retirada do lado oposto a este refilo;
  • O campo Resto na fase, não pode ser alterado se o campo Espessura do Refilo Interno não estiver preenchido;
  • Isso se deve ao fato de que o resto da fase só é aplicado quando o refilo interno é inserido.



Para informações sobre corte com Nesting clique aqui.



3. Medida máxima de empilhamento

Disponível a partir da versão Cut Pro 1.2.5.11

  • Define a medida máxima de chapas empilhadas que o gerenciador de corte suporta.
  • Medida definida em milímetros.

Para informações mais detalhadas referente o empilhamento, acesse o artigo Cut Pro - Gerenciadores de corte - Empilhar chapas – Suporte Promob.
