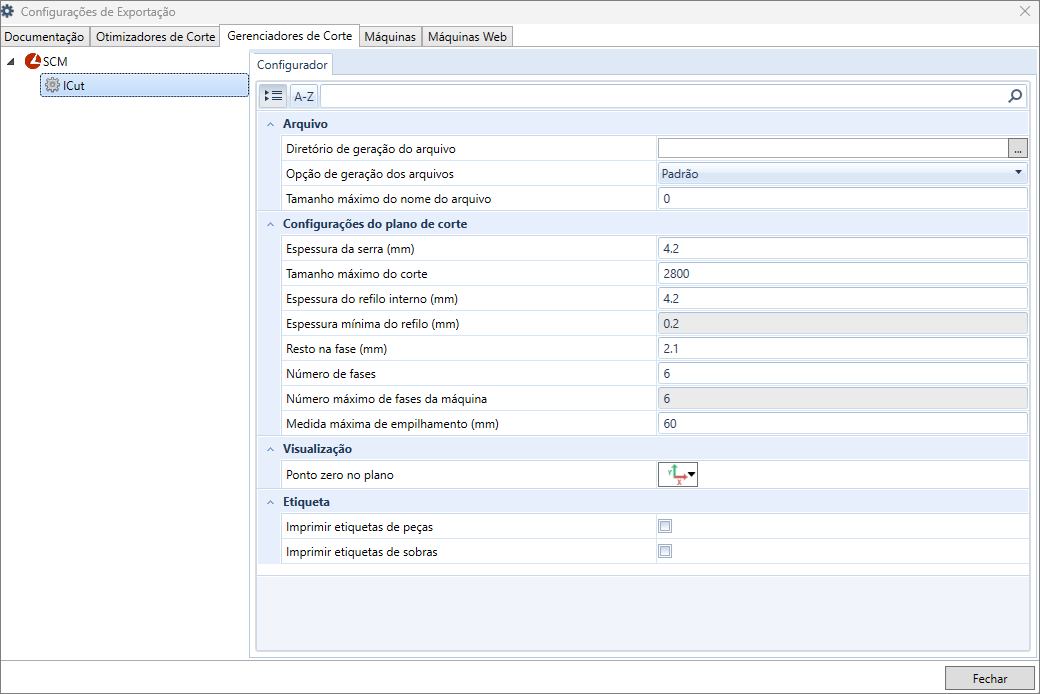

Configurações do Plugin
As configurações do plugin SCM ICut permitem definir os parâmetros utilizados para a geração dos arquivos de integração, as configurações do plano de corte, a visualização e a geração de etiquetas.
Arquivo
Na seção Arquivo, são definidas as configurações relacionadas à geração dos arquivos de integração.
Diretório de geração do arquivo: indica o diretório principal onde está localizada a pasta Projects, que armazena os arquivos .cutplanning e o diretório das imagens das peças que serão impressas nas etiquetas do plano de corte gerado.
O diretório está localizado na unidade C:\, na pasta correspondente ao modelo da máquina da seccionadora onde o ICut está instalado. Pode existir um mapeamento para esse diretório da máquina.
Exemplo: C:\star3400
Caso não exista um mapeamento, os arquivos devem ser copiados manualmente para esse diretório da máquina.
IMPORTANTE: Nos casos em que o diretório de geração do arquivo não é informado nas Configurações de Exportação, o arquivo será salvo no diretório indicado no campo Localização, na tela de Gerar Documentos. |
Arquivo de integração
Na geração dos arquivos de integração, é criada a estrutura de pastas contendo o arquivo .cutplanning.
Os arquivos .cutplanning devem estar dentro da pasta Projects.
Imagens das peças
As imagens das peças utilizadas nas etiquetas são armazenadas em um diretório específico dentro da estrutura de pastas gerada.
As imagens somente são geradas quando o modelo de etiqueta configurado no campo Modelo da etiqueta de peça possui imagem. Para o ICut, as imagens são geradas no formato JPG.
IMPORTANTE: Os arquivos .cutplanning e o diretório das imagens devem obrigatoriamente estar dentro da pasta Projects. Caso contrário, a seccionadora não imprimirá as imagens das peças nas etiquetas. |
Opção de geração dos arquivos: permite definir se os arquivos de integração serão gerados separados por material. Saiba mais em Cut Pro - Gerenciadores de Corte - Opção de geração dos arquivos.
Tamanho máximo do nome do arquivo: define a quantidade máxima de caracteres permitida para o nome do arquivo de integração.
|
IMPORTANTE:
Caso a geração dos arquivos seja realizada de forma local, a pasta Projects deve ser copiada para o diretório da máquina. Os arquivos são gerados no diretório informado para a geração dos arquivos. |

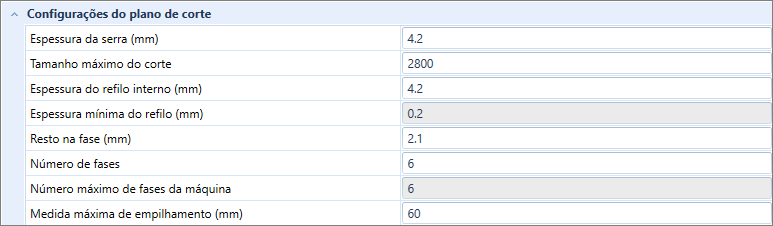

Configurações do plano de corte
Na seção Configurações do plano de corte, são definidos os parâmetros utilizados para a geração do plano de corte.
Espessura da serra: define a espessura, em milímetros, da serra utilizada para realizar o corte.
Tamanho máximo de corte: define o tamanho máximo de corte permitido pela máquina.
Espessura do refilo interno: define a espessura do refilo interno. Quando informado o valor 0, o plano de corte é gerado sem refilo.
Espessura mínima refilo (mm): valor mínimo de comando de refilo exibido pela máquina, em milímetros. Se o refilo da chapa estiver zerado ou for menor que o refilo mínimo, será considerado esse novo parâmetro que aplicará o refilo mínimo como o novo refilo externo.
Resto na fase: define a quantidade de matéria-prima que permanece como resto ao final da fase.
Número de fases: define o número de fases utilizadas no processo de corte.
Número máximo de fases da máquina: Define o número máximo de fases permitidas para o gerenciador de corte.
Medida máxima de empilhamento (mm): define a medida máxima, em milímetros, para o empilhamento de chapas durante a realização do corte.
Visualização
Na seção Visualização, é definido o ponto zero utilizado no plano.
Ponto zero no plano: permite definir o ponto zero no plano de corte.
Etiqueta
Na seção Etiqueta, são definidas as opções para geração das etiquetas.
Imprimir etiquetas de peças: quando selecionada, permite gerar as etiquetas das peças.
Imprimir etiquetas de sobras: quando selecionada, permite gerar as etiquetas das sobras.
Refilos externos
Ao optar pela inclusão de refilos externos, a medida do refilo deve ser equivalente ou maior que a espessura da serra. Além disso, deve ser considerado o valor definido em Espessura mínima refilo (mm), que será aplicado como novo refilo externo quando o refilo da chapa estiver zerado ou for menor que o valor mínimo configurado.
Os refilos externos também devem ser incluídos em lados opostos da chapa:
Ao incluir refilo no lado esquerdo, é necessário incluir também no lado direito.
Ao incluir refilo no lado superior, é necessário incluir também no lado inferior.
Essa configuração tem como finalidade evitar a falta de matéria-prima para a realização do corte ao enviar a integração para a máquina.
