Para gerar o Plano de Corte, faça o seguinte procedimento:
1. Após a finalização do projeto é possível gerar a otimização de corte através de duas opções:
- Gerar lista de corte apenas de um módulo ou de um conjunto de módulos: para isso, é necessário que os módulos que serão enviados para o Plano de Corte estejam selecionados no Ambiente 3D
- Gerar lista de corte de um projeto inteiro: para isso, é necessário selecionar o piso do Ambiente 3D. Desta forma, todos os módulos inseridos neste projeto serão enviados para o Plano de Corte
2. Clique no ícone de Plano de Corte
3. Ao clicar no ícone de otimização de corte
- Em cinza, são listados os plug-ins de Plano de Corte que estão disponíveis para ativação
- Em preto são listados os plug-ins de Plano de Corte que estão ativos
4. Selecione o Otimizador de Corte desejado

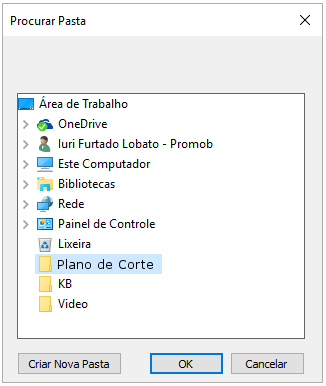

5. Selecionar o diretório desejado

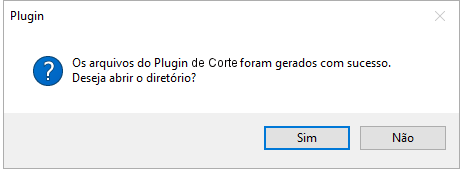

6. Ao clicar em OK, serão gerados os arquivos de Otimização de Corte. Quando concluído, será mostrada a seguinte mensagem
7. Ao clicar em Sim será aberto o diretório onde foram gerados os arquivos

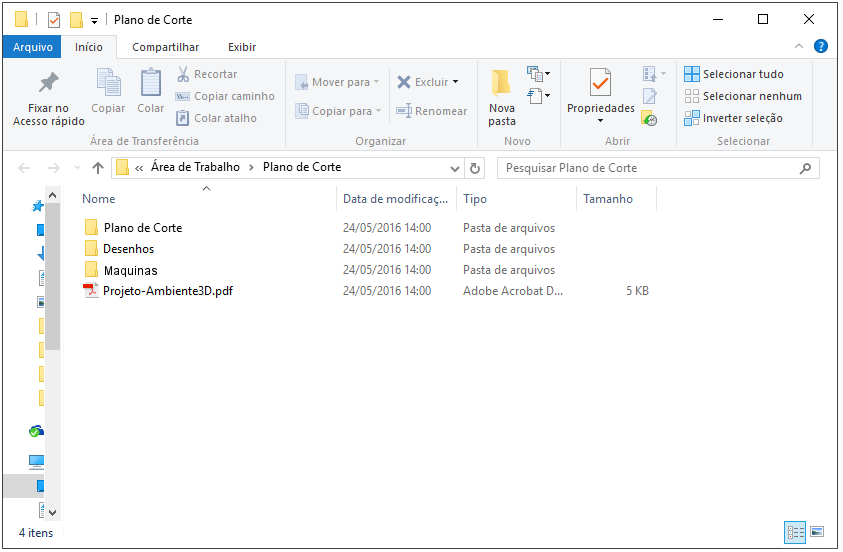

8. Dentro do diretório serão listados arquivos conforme a imagem abaixo
Pode-se observar que além do Plano de Corte, foram geradas duas pastas chamadas Desenhos e Máquinas. Isso ocorre pois, ao gerar o Plano de Corte, automaticamente serão gerados os Desenhos Técnicos do projeto e todos os plug-ins de máquina com setup's ativos.

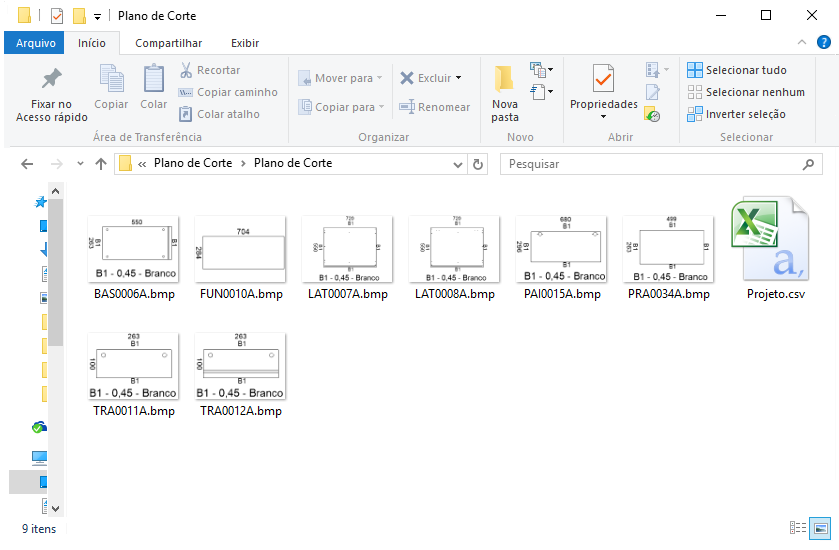

Ao abrir a pasta do Plano de Corte, serão mostrados os seguintes arquivos
Estes arquivos são imagens, em formato bitmap, de todas as peças que foram enviadas para o Plano de Corte, para que se possa configurar a etiqueta do plano de corte. Também aparecerá um arquivo .csv com as colunas conforme o que foi configurado em Plano de Corte - Configuração de Otimizadores.
