Está disponível a configuração de Lâminas Externas e Lâminas Internas no Promob Start:
Verifique abaixo as informações necessárias para o cadastro de lâminas no Promob Start:
Atributos
No Configurador de Dimensões em Montagem Geral – Lâminas estão cadastrados os atributos utilizados para configuração das lâminas.
Esses atributos são:
- Lâmina Interna: define se a peça terá lâmina interna.
- Lâmina Externa: define se a peça terá lâmina externa.
- Espessura da Lâmina Externa: define a espessura da lâmina externa.
- Espessura da Lâmina Interna: define a espessura da lâmina interna.
- Calibragem da Lâmina Interna: define a espessura de calibragem da lâmina interna.
- Calibragem da Lâmina Externa: define a espessura de calibragem da lâmina externa.
Aplicação dos atributos

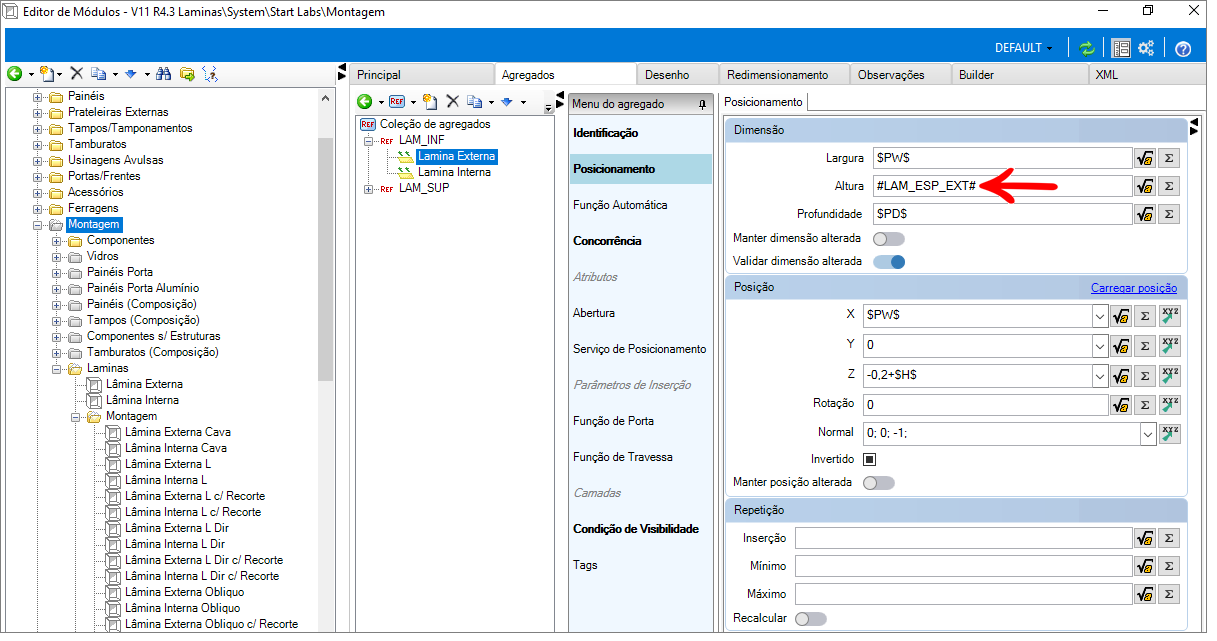

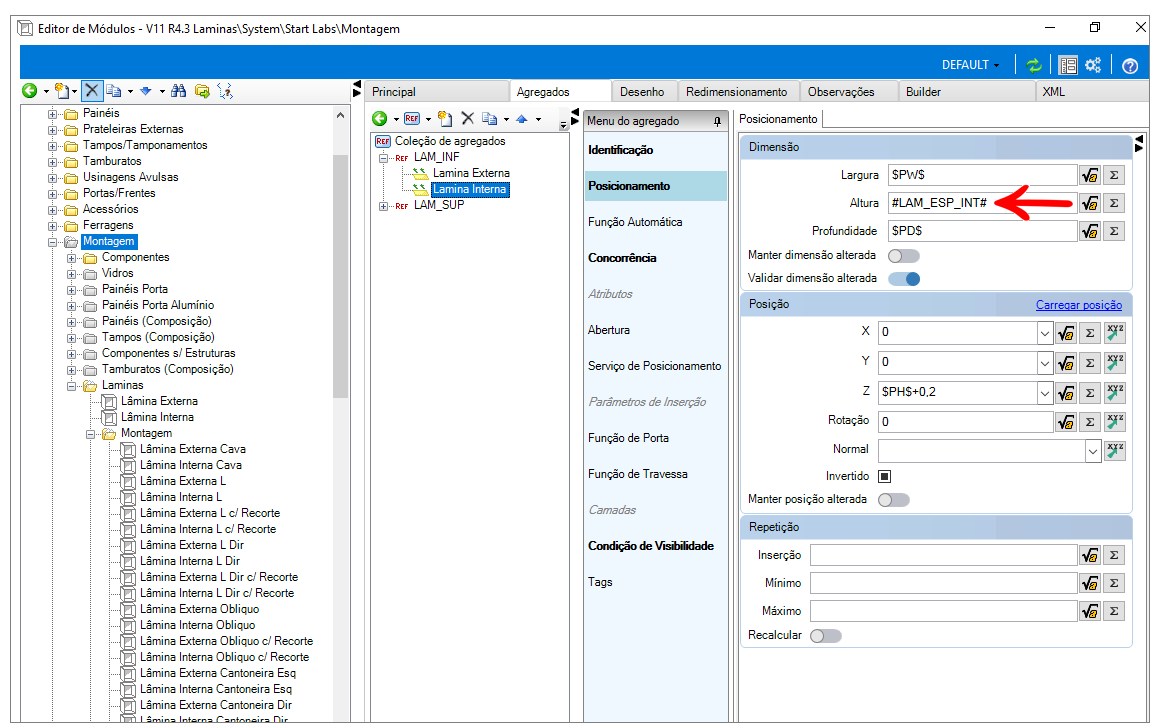

Os atributos criados devem ser aplicados nas dimensões e posicionamentos das lâminas, os atributos #LAM_ESP_EXT# e #LAM_ESP_INT#, são aplicados a altura das lâminas.

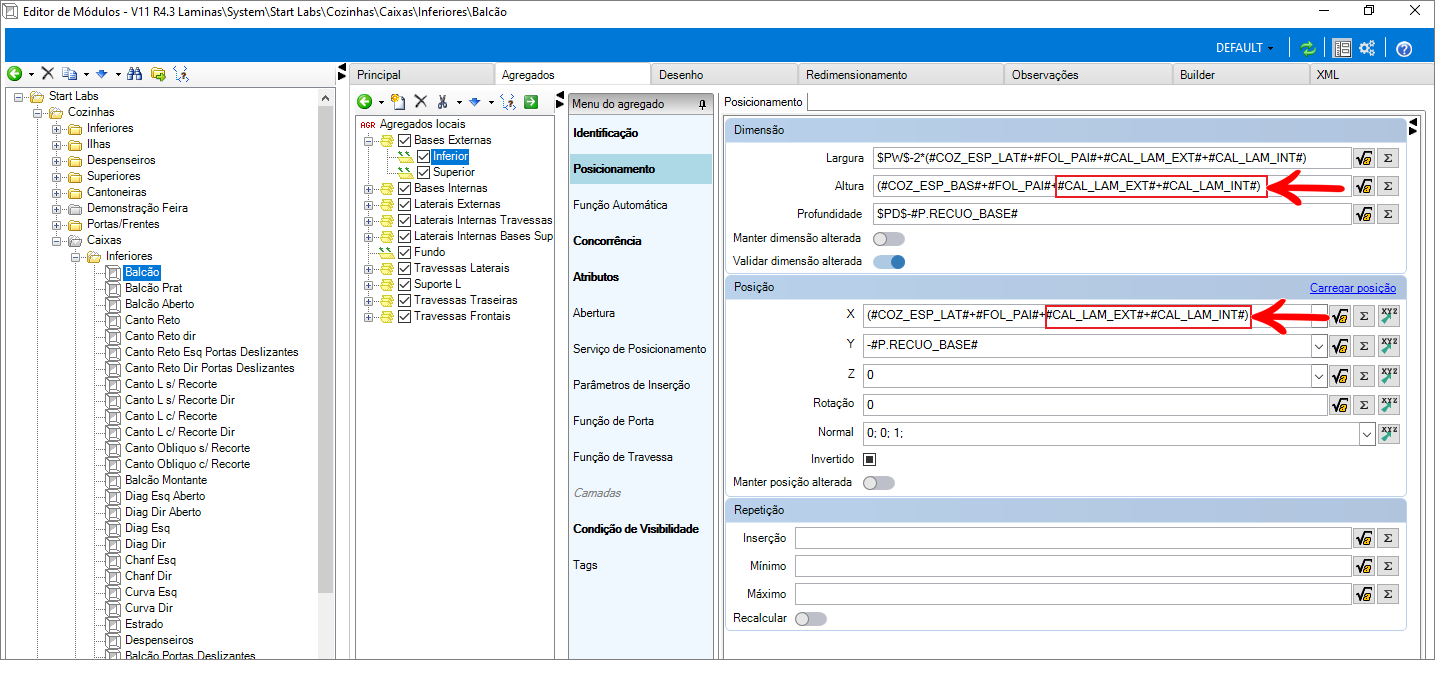

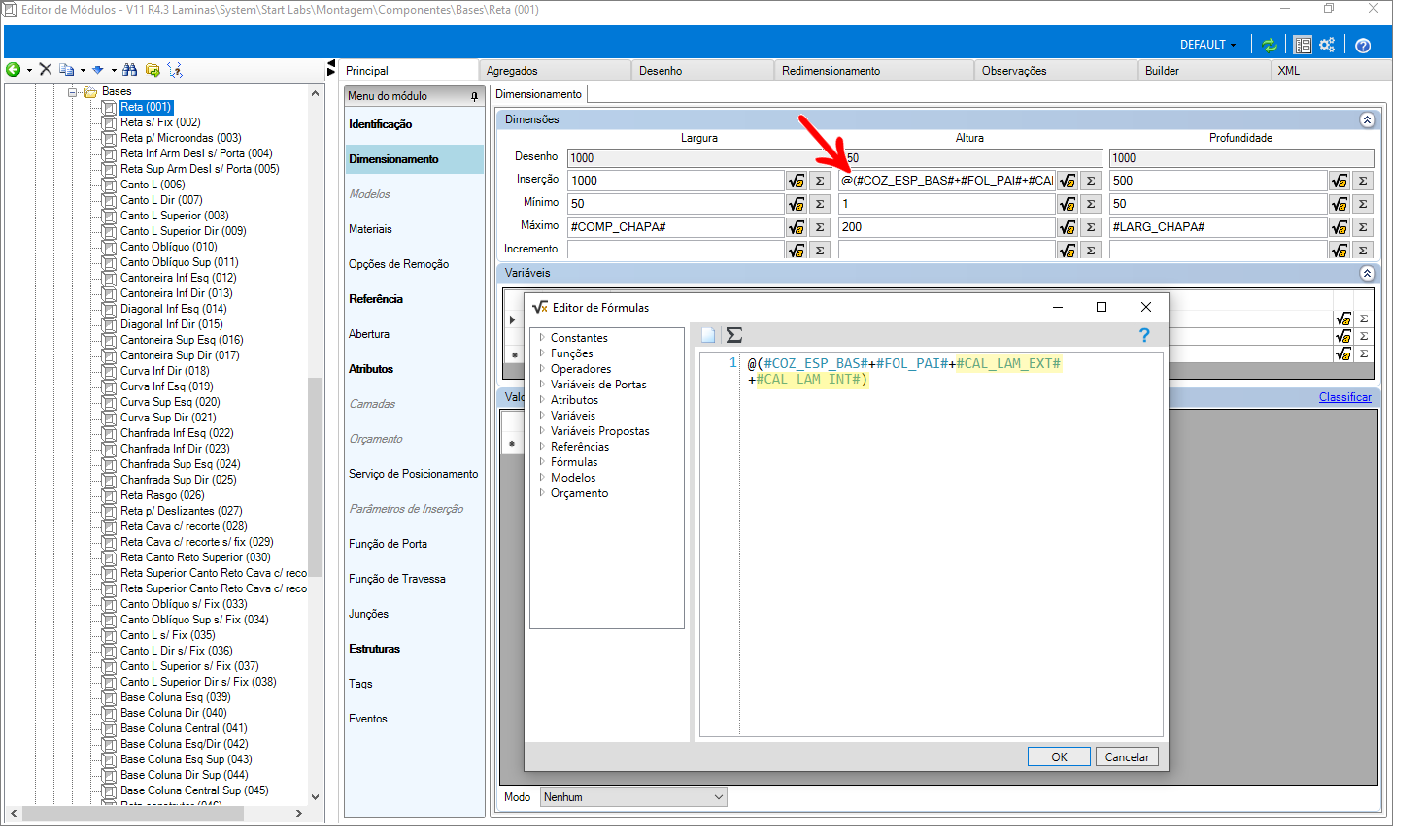

Os atributos #CAL_LAM_EXT# e #CAL_LAM_INT# são acrescentados ao atributo #FOL_PAI# na construção das caixas e dimensão de peças:
Modelos
No cadastro de modelos é criado um grupo associado para as lâminas, e direcionado aos modelos específicos de lâminas externas e lâminas internas.

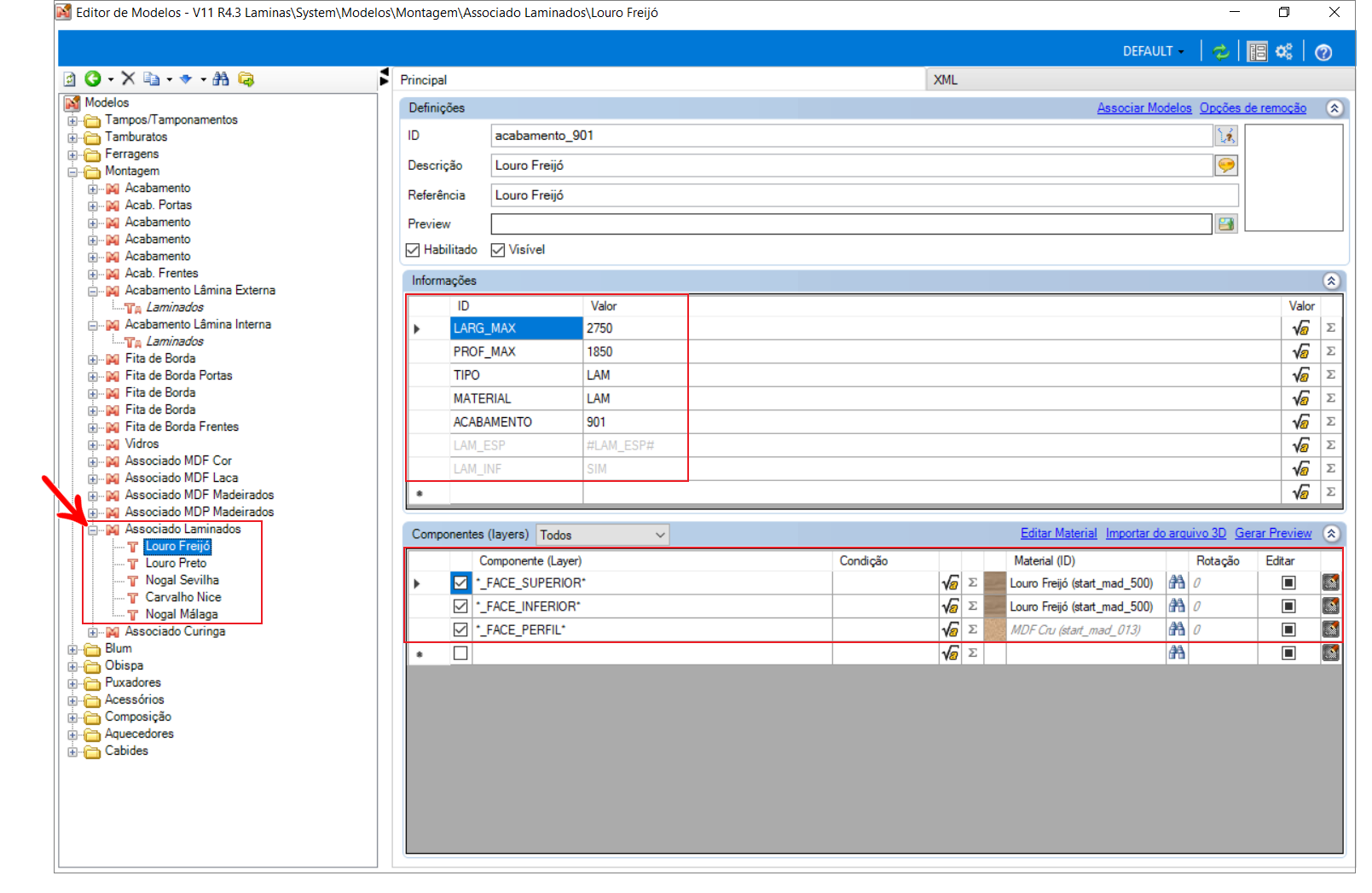

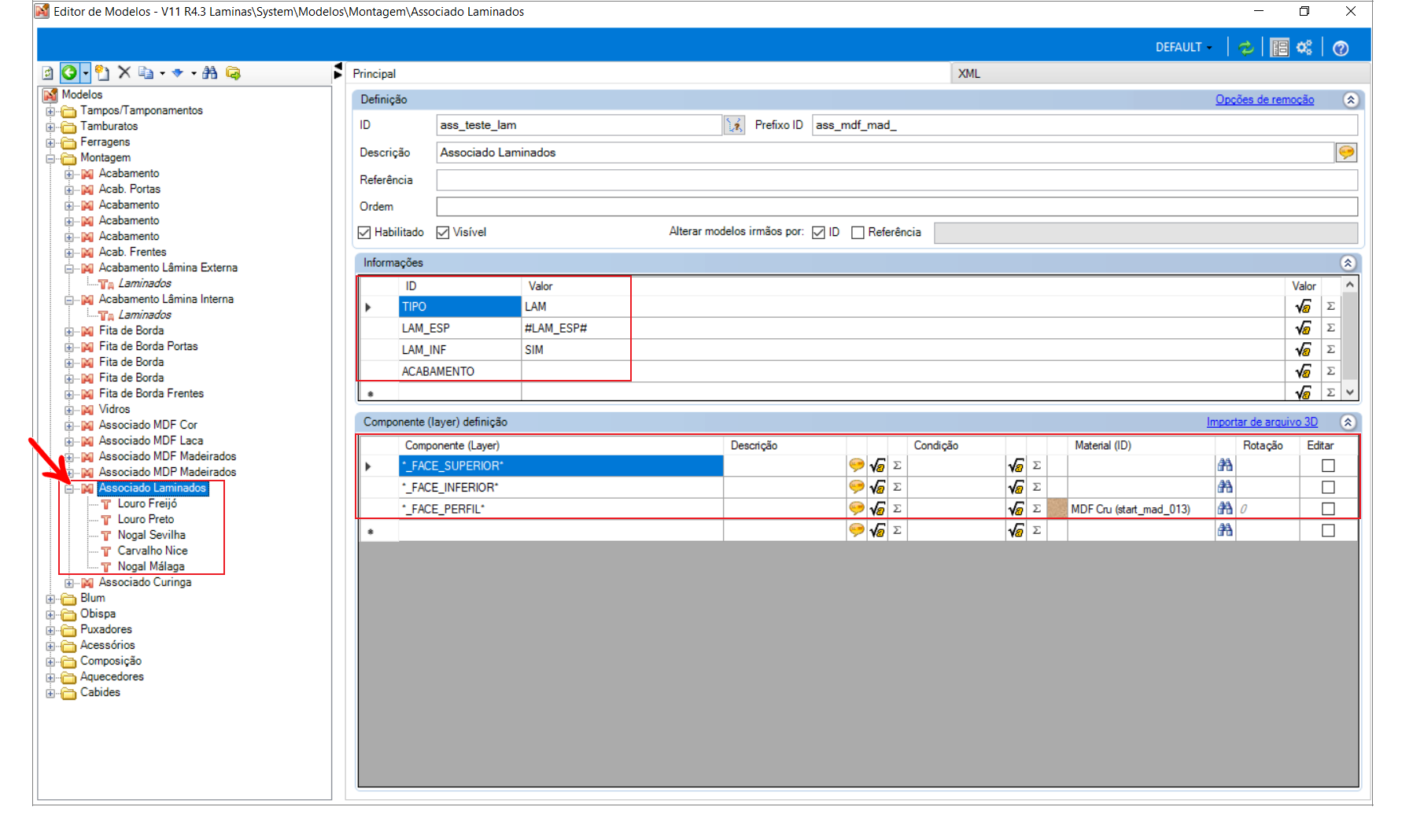

No cadastro de Associados Laminados, no campo de Informações devem ser cadastradas:
- TIPO - LAM
- LAM_ESP - #LAM_ESP#
- LAM_INF - SIM
No cadastro de Associados Laminados, as layers usadas são:
- *_FACE_SUPERIOR*
- *_FACE_INFERIOR*
- *_FACE_PERFIL*
No cadastro dos materiais, as informações devem ser:
- LARG_MAX - (largura da lâmina)
- PROF_MAX - (profundidade da lâmina)
- TIPO - LAM
- MATERIAL - LAM
- ACABAMENTO - código do acabamento
No cadastro do material, as layers usadas são:
- *_FACE_SUPERIOR*
- *_FACE_INFERIOR*
- *_FACE_PERFIL*

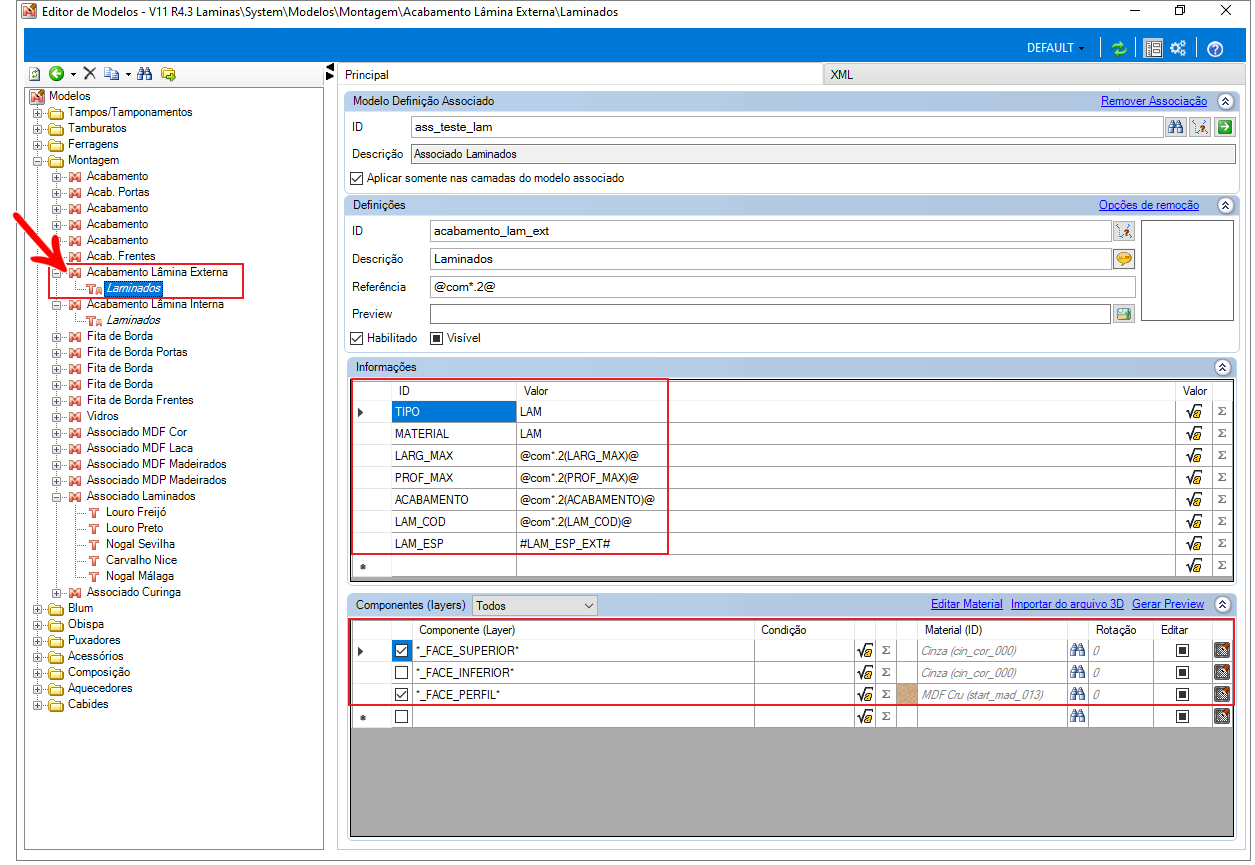

No cadastro do Acabamento Lâmina Externa:
No cadastro do acabamento, no campo de Informações devem ser cadastradas:
- TIPO - LAM
- MATERIAL - LAM
- LARG_MAX - @com*.2(LARG_MAX)@
- PROF_MAX - @com*.2(PROF_MAX)@
- ACABAMENTO - @com*.2(ACABAMENTO)@
- LAM_COD - @com*.2(LAM_COD)@
- LAM_ESP - #LAM_ESP_EXT#
No cadastro do acabamento, as layers usadas são:
- *_FACE_SUPERIOR*
- *_FACE_PERFIL*

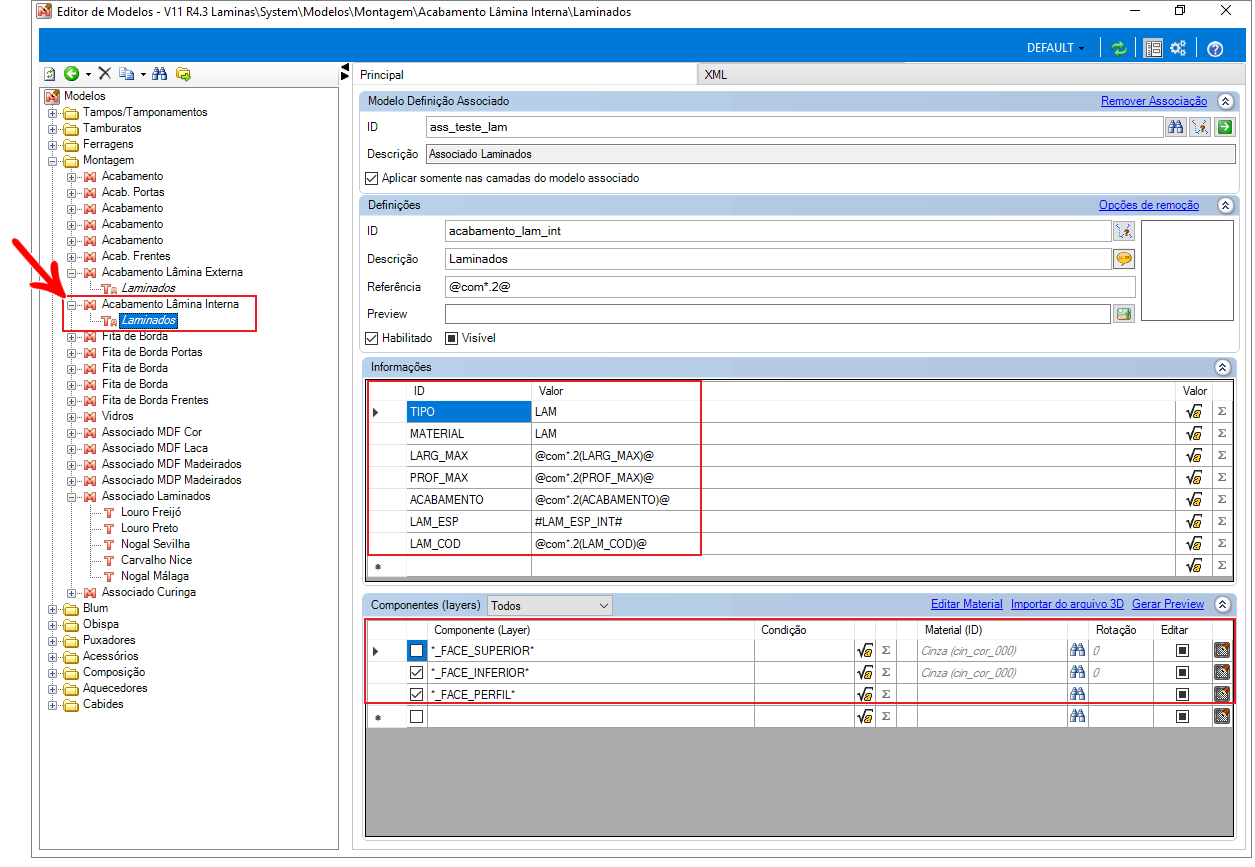

No cadastro do Acabamento Lâmina Interna:
No cadastro do acabamento, no campo de informações devem ser cadastradas:
- TIPO - LAM
- MATERIAL - LAM
- LARG_MAX - @com*.2(LARG_MAX)@
- PROF_MAX - @com*.2(PROF_MAX)@
- ACABAMENTO - @com*.2(ACABAMENTO)@
- LAM_COD - @com*.2(LAM_COD)@
- LAM_ESP - #LAM_ESP_INT#
No cadastro do acabamento, as layers usadas são:
- *_FACE_INFERIOR*
- *_FACE_PERFIL*
Estrutura da Lâmina

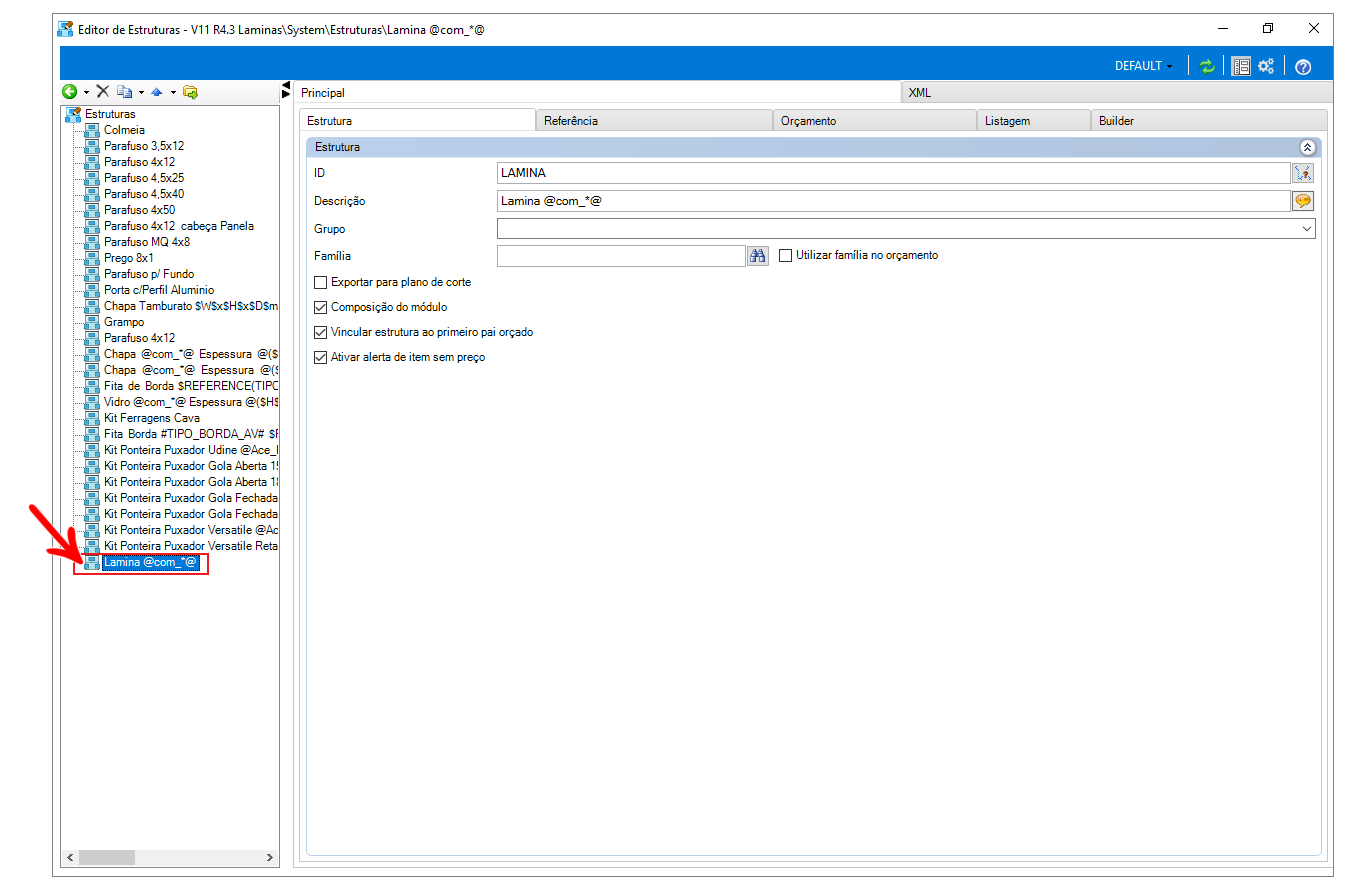

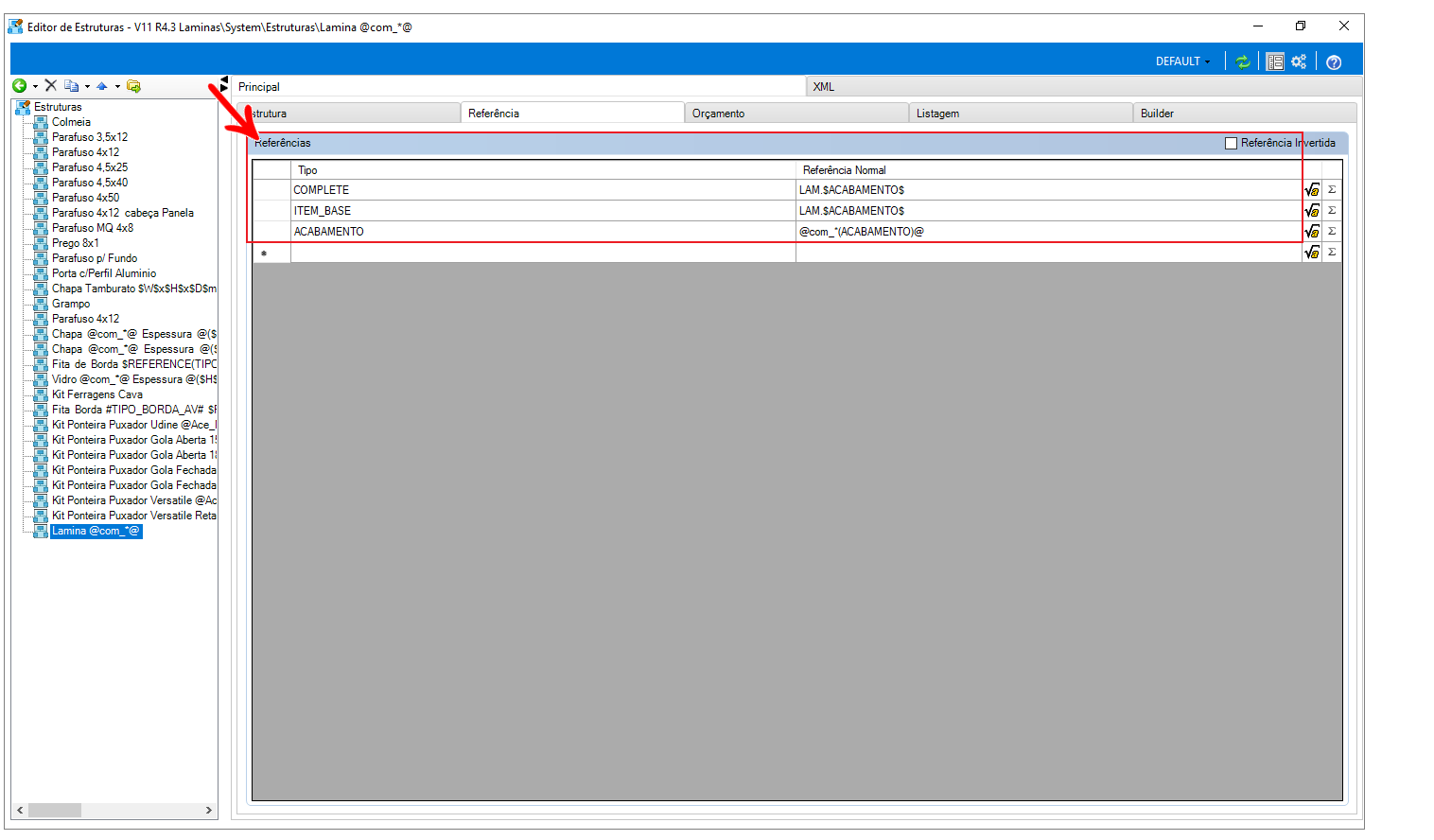

As lâminas possuem uma estrutura própria que é associada aos componentes das lâminas, e cadastrada no Editor de Estruturas.
A referência das lâminas é formado por LAM.$ACABAMENTO$:
- LAM: Lâmina
- $ACABAMENTO$: Código do acabamento cadastrado na tela de modelos

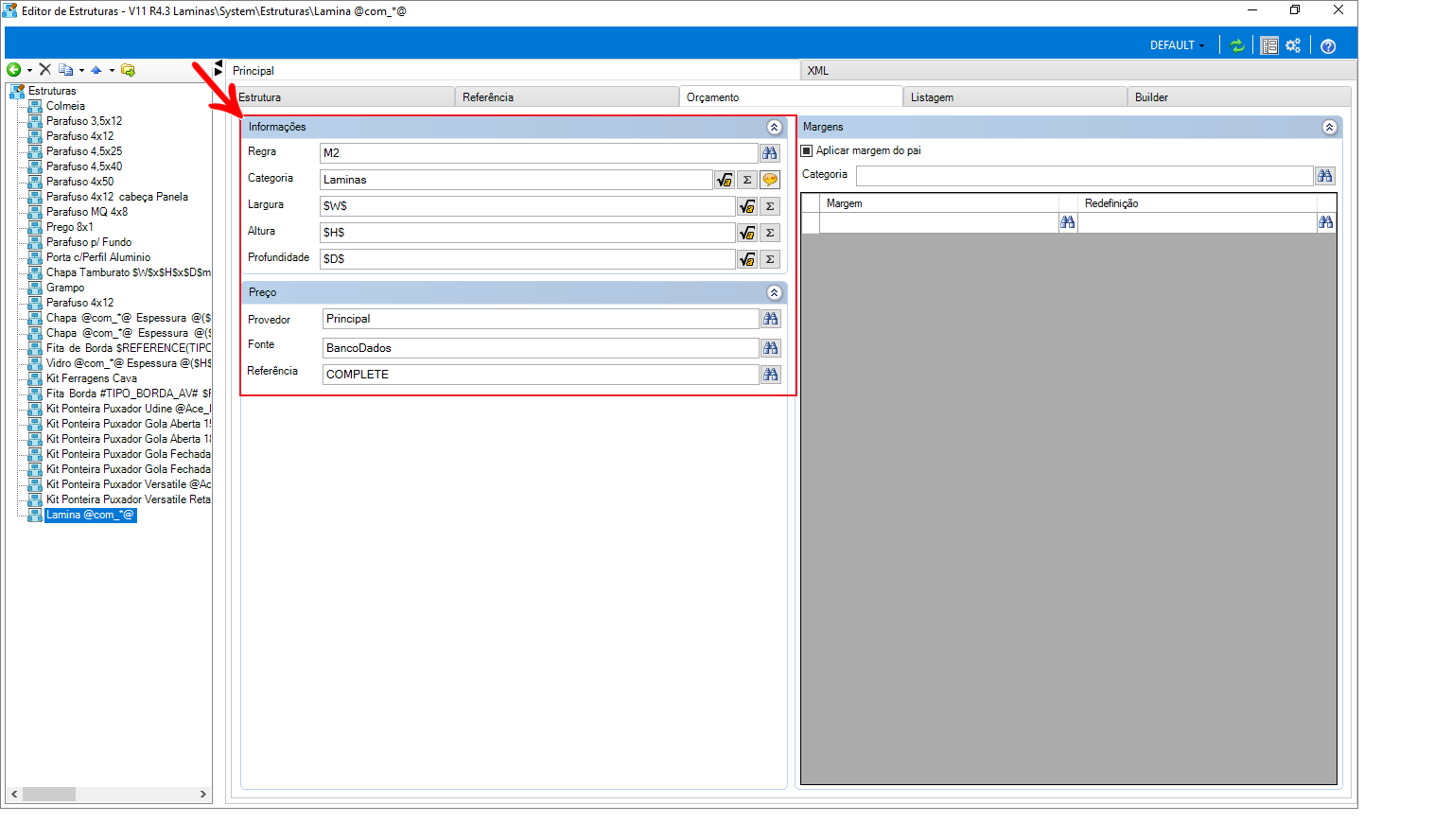

As lâminas são orçadas por M2:
- Regra - M2
- Categoria - Laminas
- Largura - $W$
- Altura - $H$
- Profundidade - $D$
Cadastro de Lâminas
Montagem – Lâminas

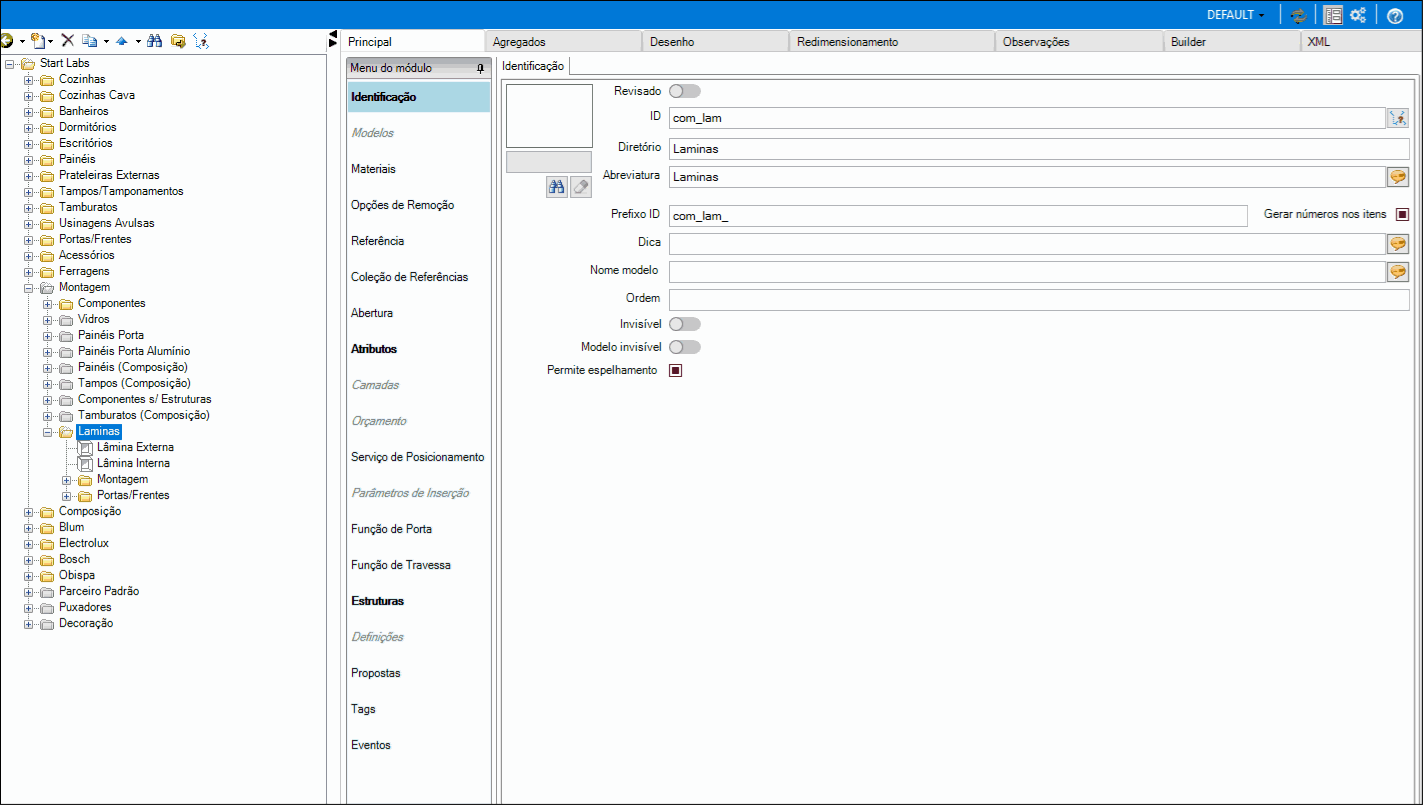

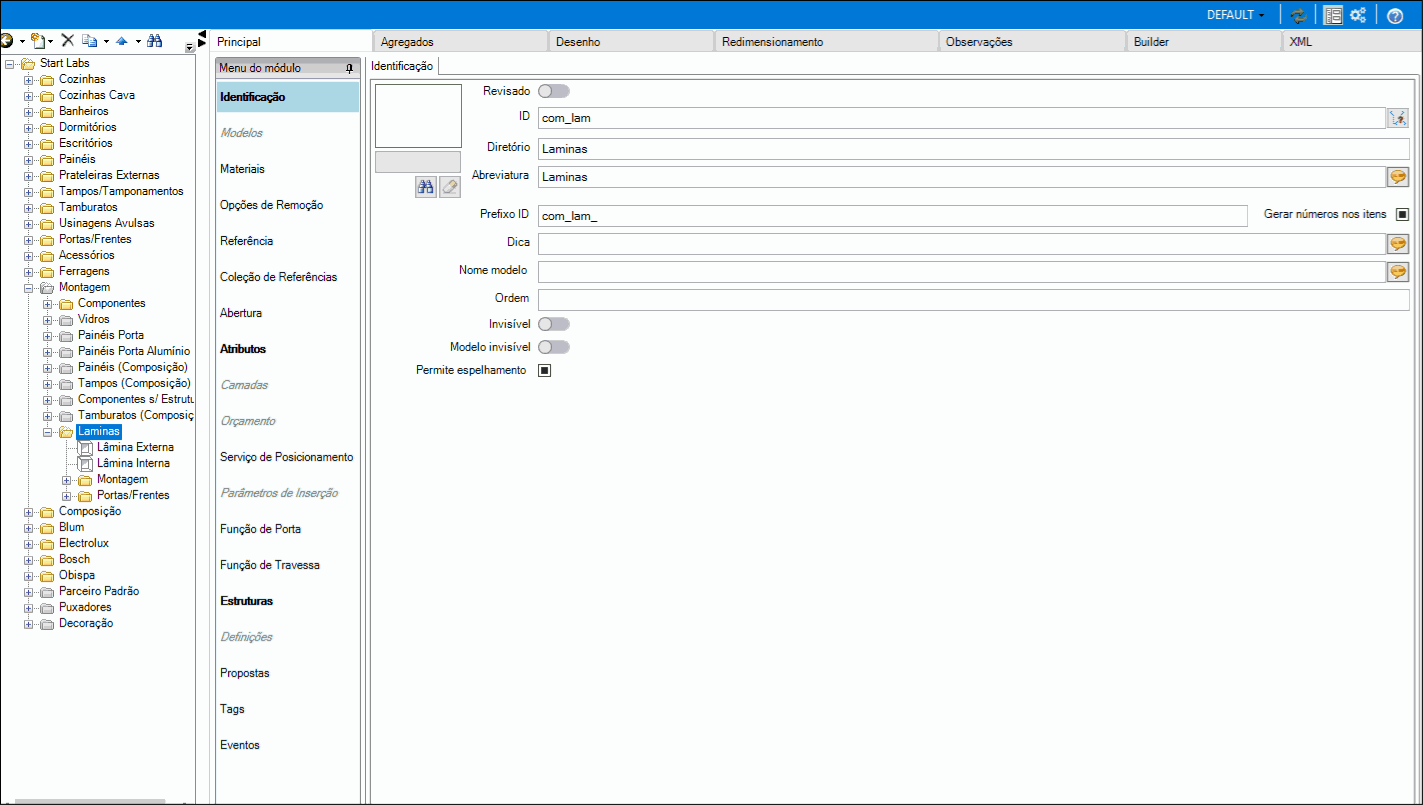

As lâminas estão cadastradas em Montagem – Laminas, nesta pasta estão cadastradas a Lâmina Externa e Lâmina Interna, utilizadas para a montagem das peças que compõem os módulos.

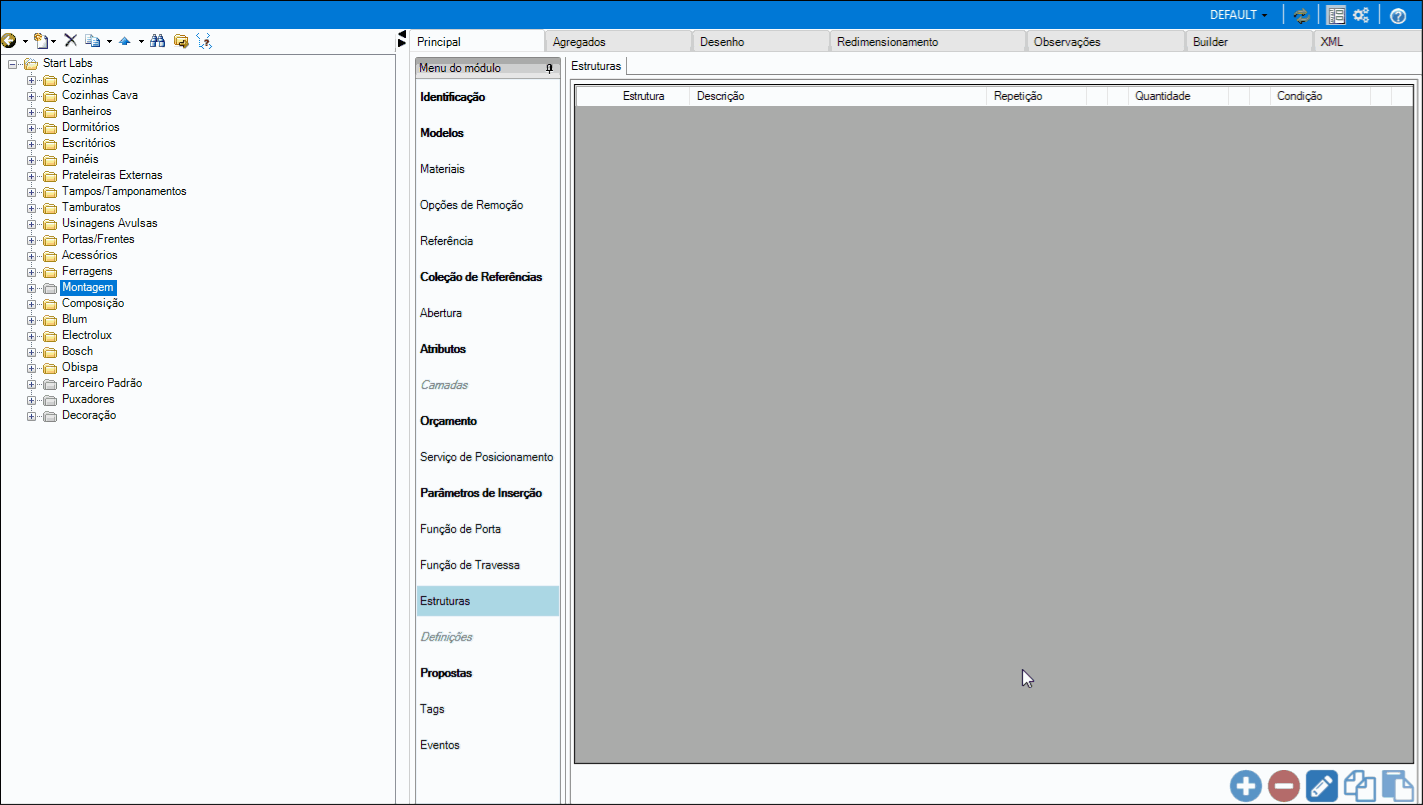

Nesta pasta está cadastrada a estrutura de Lâmina criada anteriormente:

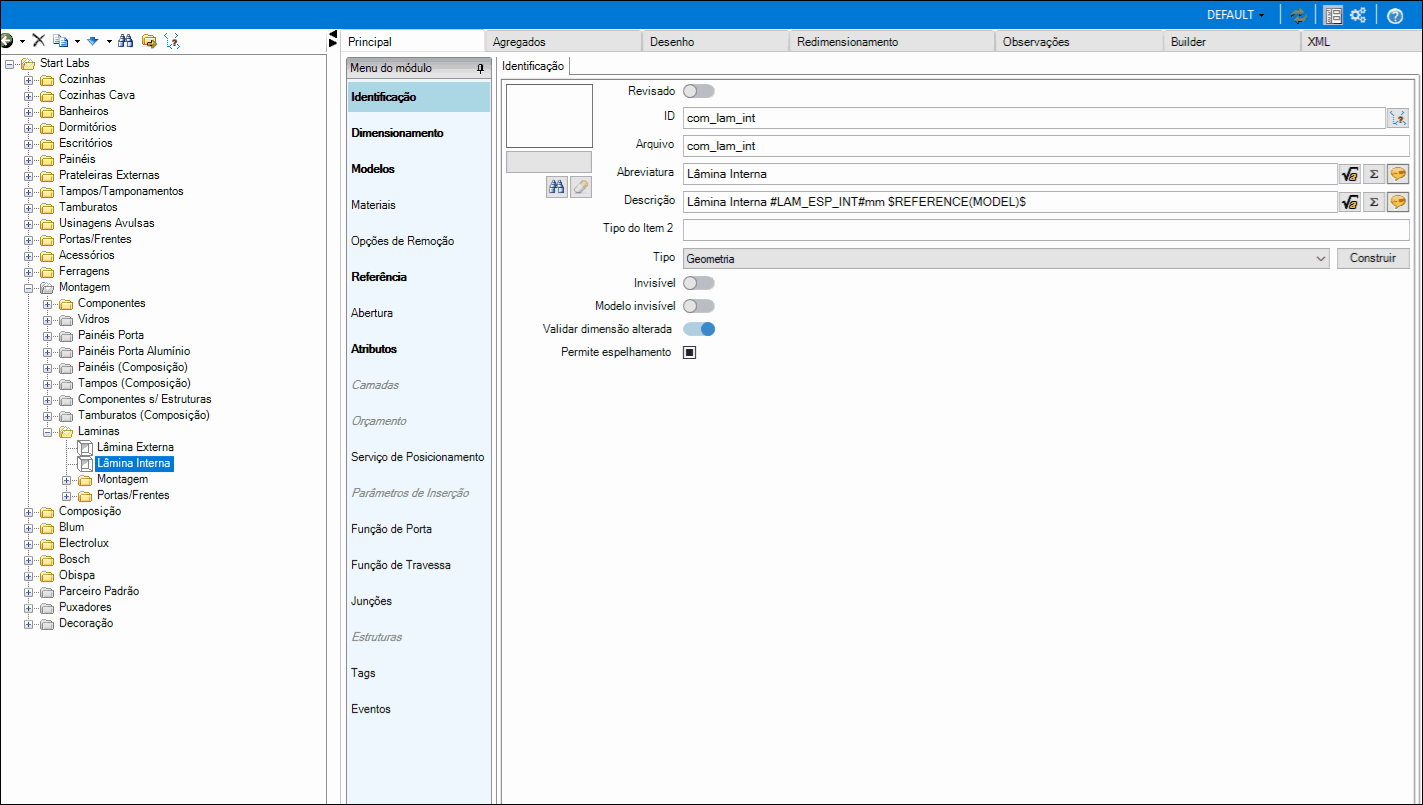

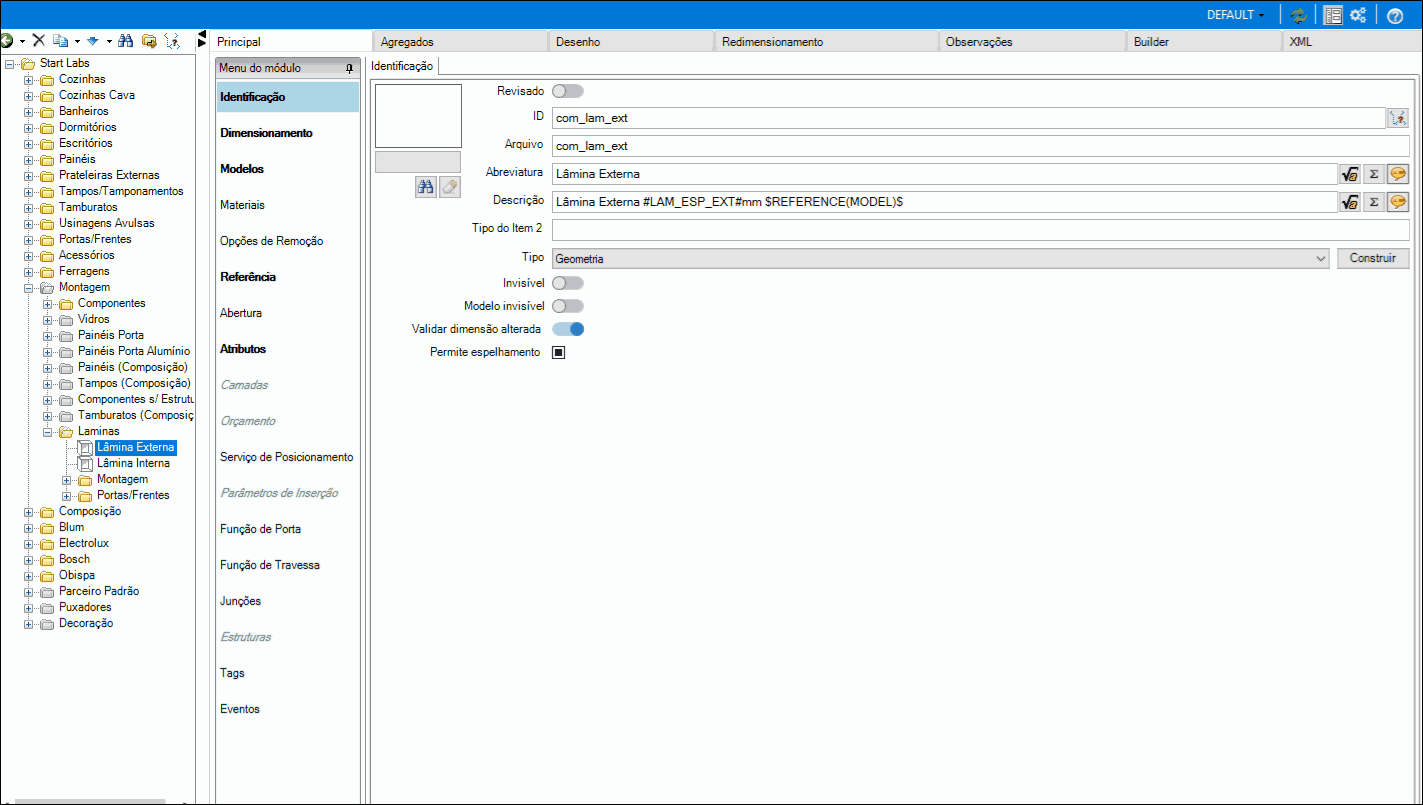

No nível abaixo estão a Lâmina Externa e Interna, onde estão cadastradas as informações referentes a identificação, dimensões, modelo e documentação dos componentes.
Montagem - Lâminas (Peças Especiais)
Em Laminas - Montagem estão as Lâminas Externa e Interna criadas para peças com características especiais, estas estão cadastradas com as informações pertinentes a identificação, dimensões, modelo e documentação dos componentes, segundo o mesmo padrão dos itens anteriores:
Lâminas – Portas/Frentes
Em Laminas – Portas/Frentes estão as Lâminas Externa e Interna criadas para as portas, estão cadastradas com as informações pertinentes a identificação, dimensões, modelo e documentação dos componentes, segundo o mesmo padrão dos itens anteriores:
Cadastro Coleção de Agregados Lâminas

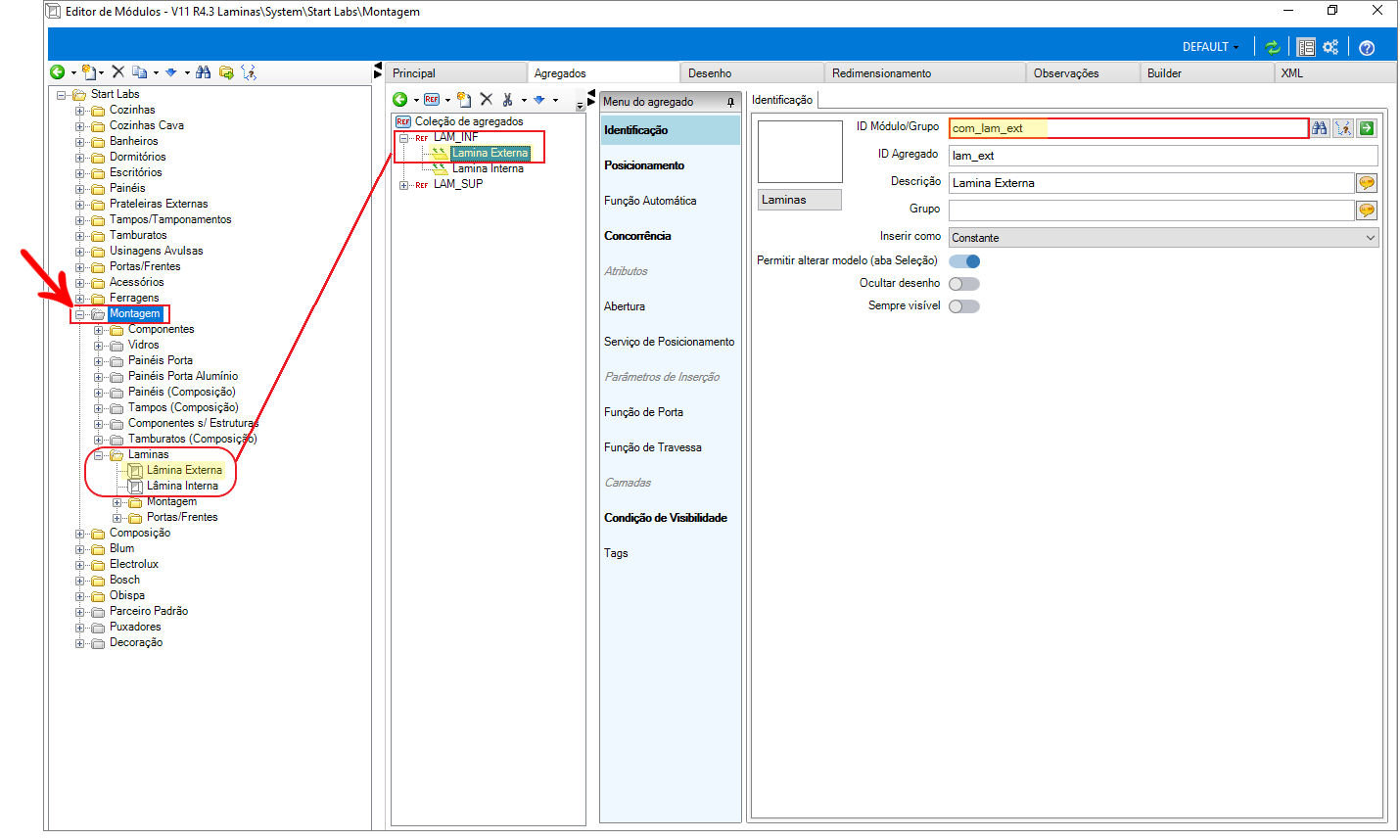

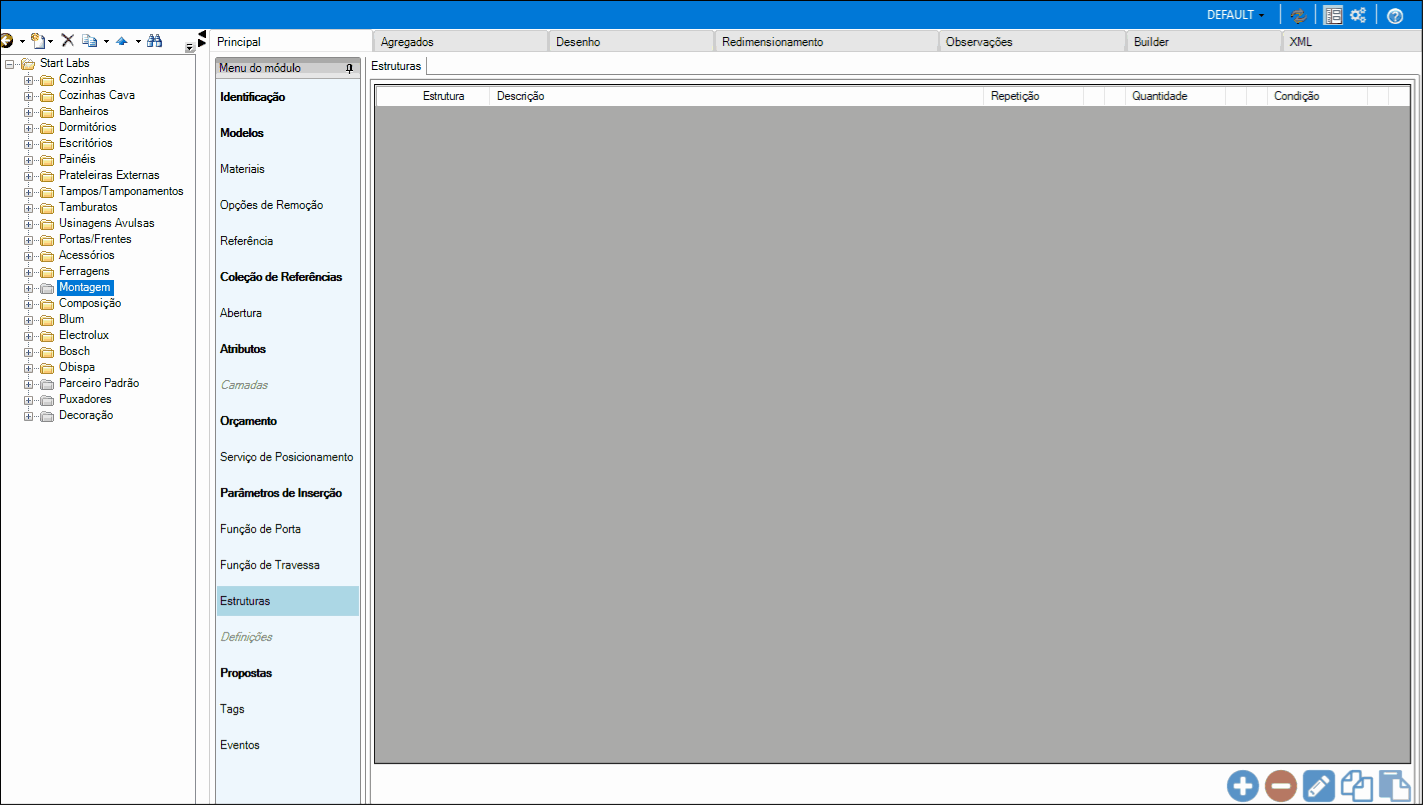

Na pasta principal Montagem são criados dois agregados, que serão associados aos componentes dos módulos:
- LAM_INF (Lâminas Inferiores) - Lâmina Externa e Lâmina Interna
- LAM_SUP (Lâminas Superiores) - Lâmina Externa e Lâmina Interna
Estes itens são posicionados conforme a necessidade de montagem das peças de composição dos módulos.
Nestes agregados estão associados os itens criados na pasta Montagem – Laminas:

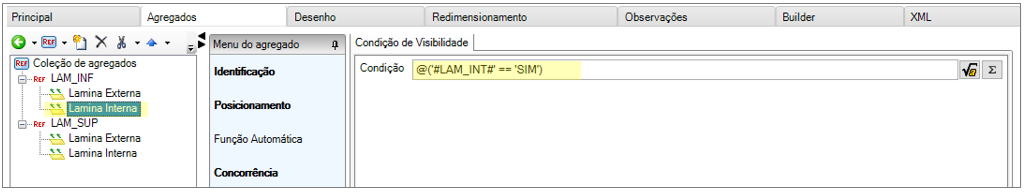

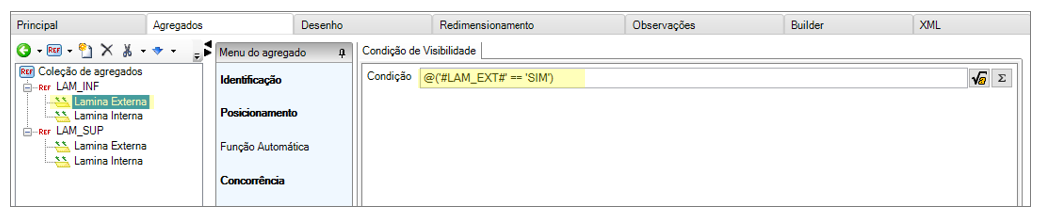

Aplicada condição de visibilidade conforme atributos criados para as lâminas:
Lâminas agregadas aos Componentes

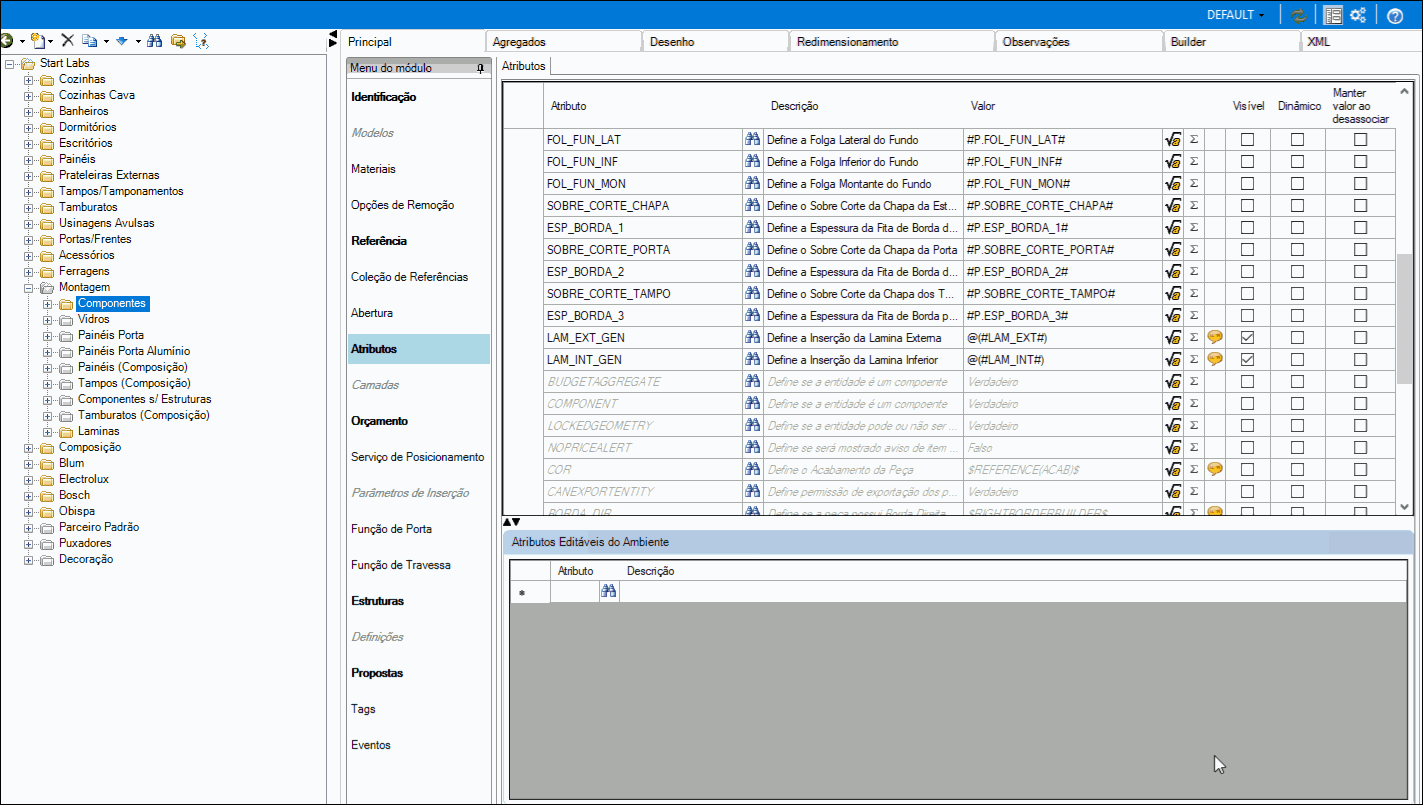

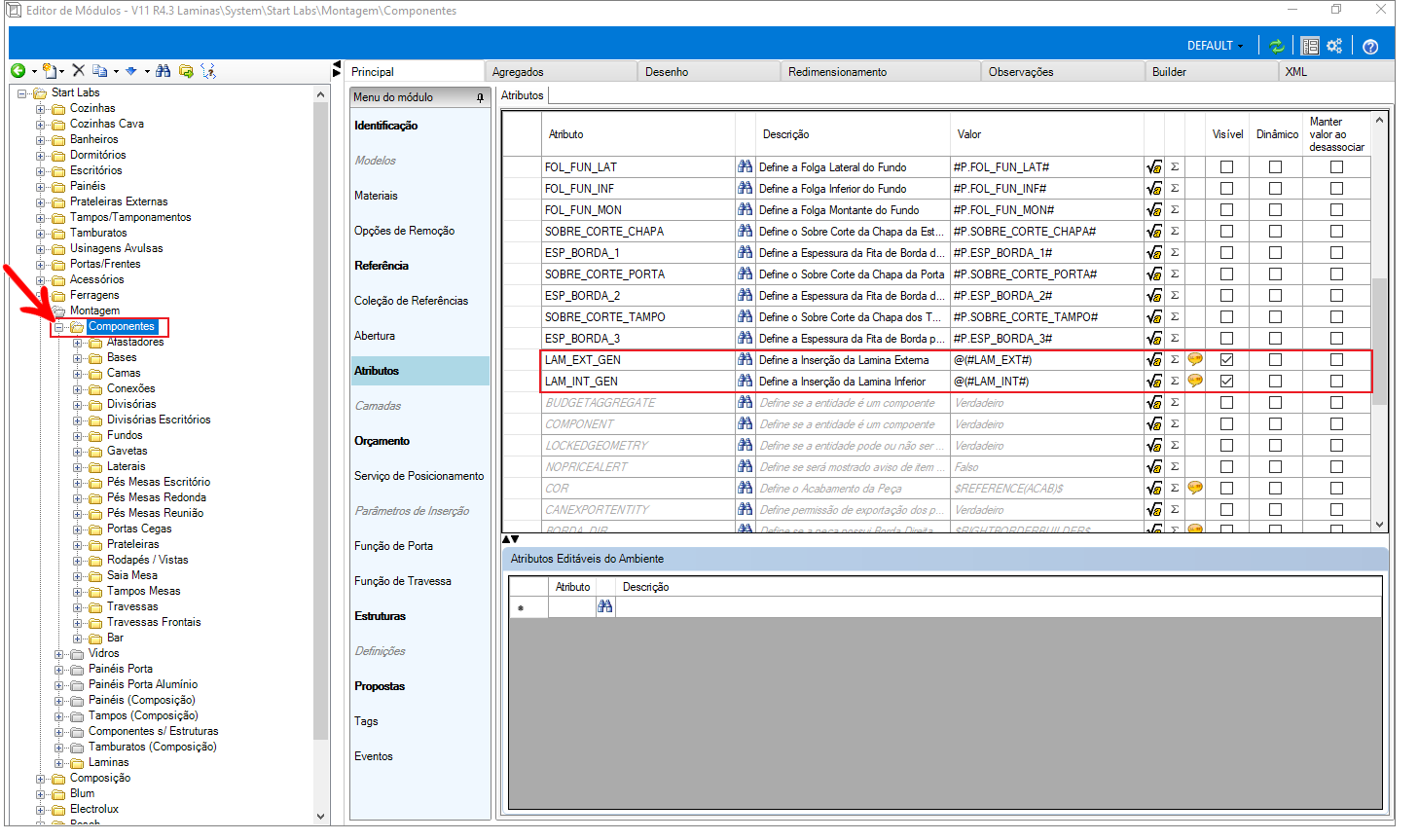

Na pasta principal dos componentes são aplicados os atributos de inserção de lâminas.
Nas pastas de componentes as lâminas são agregadas fazendo parte da composição da chapa.
Ambiente 3D

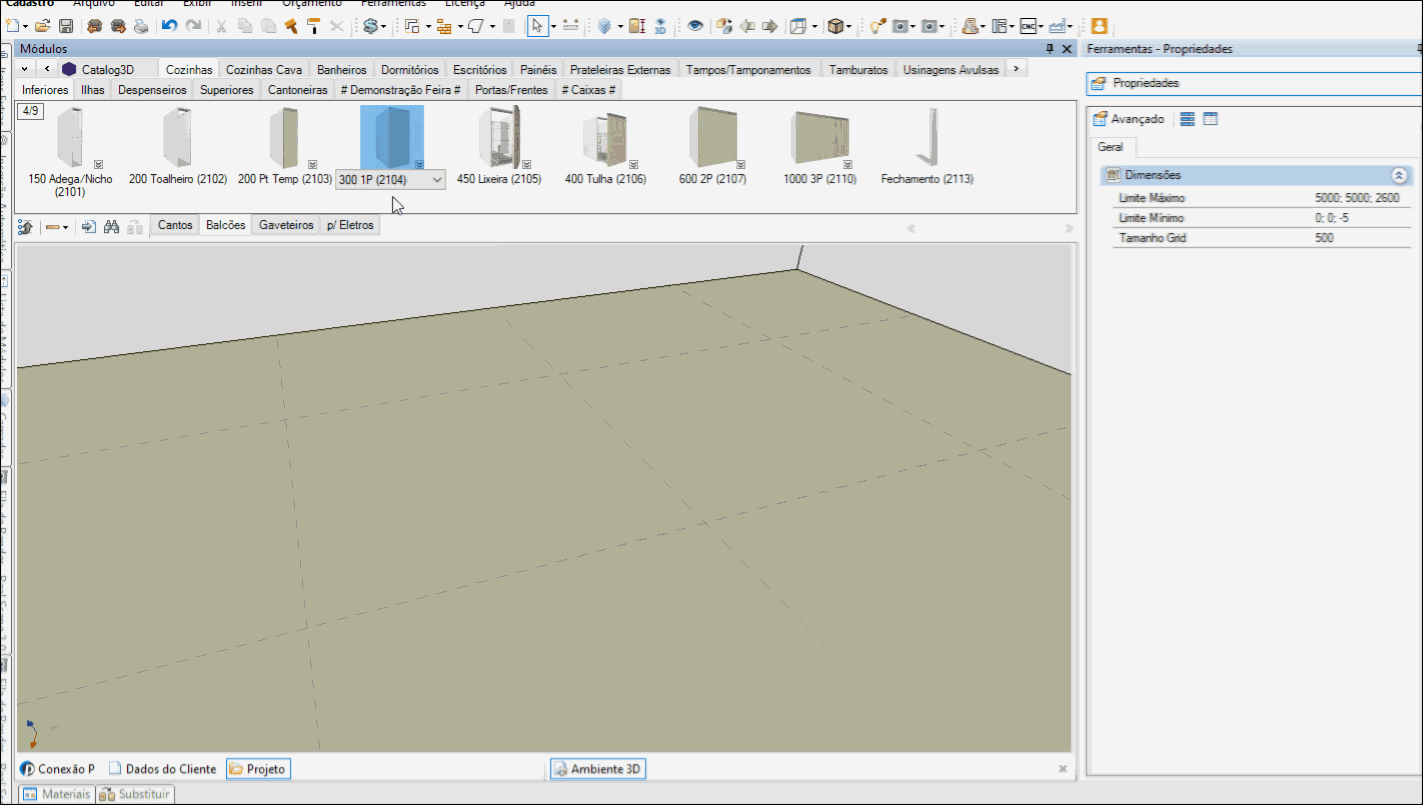

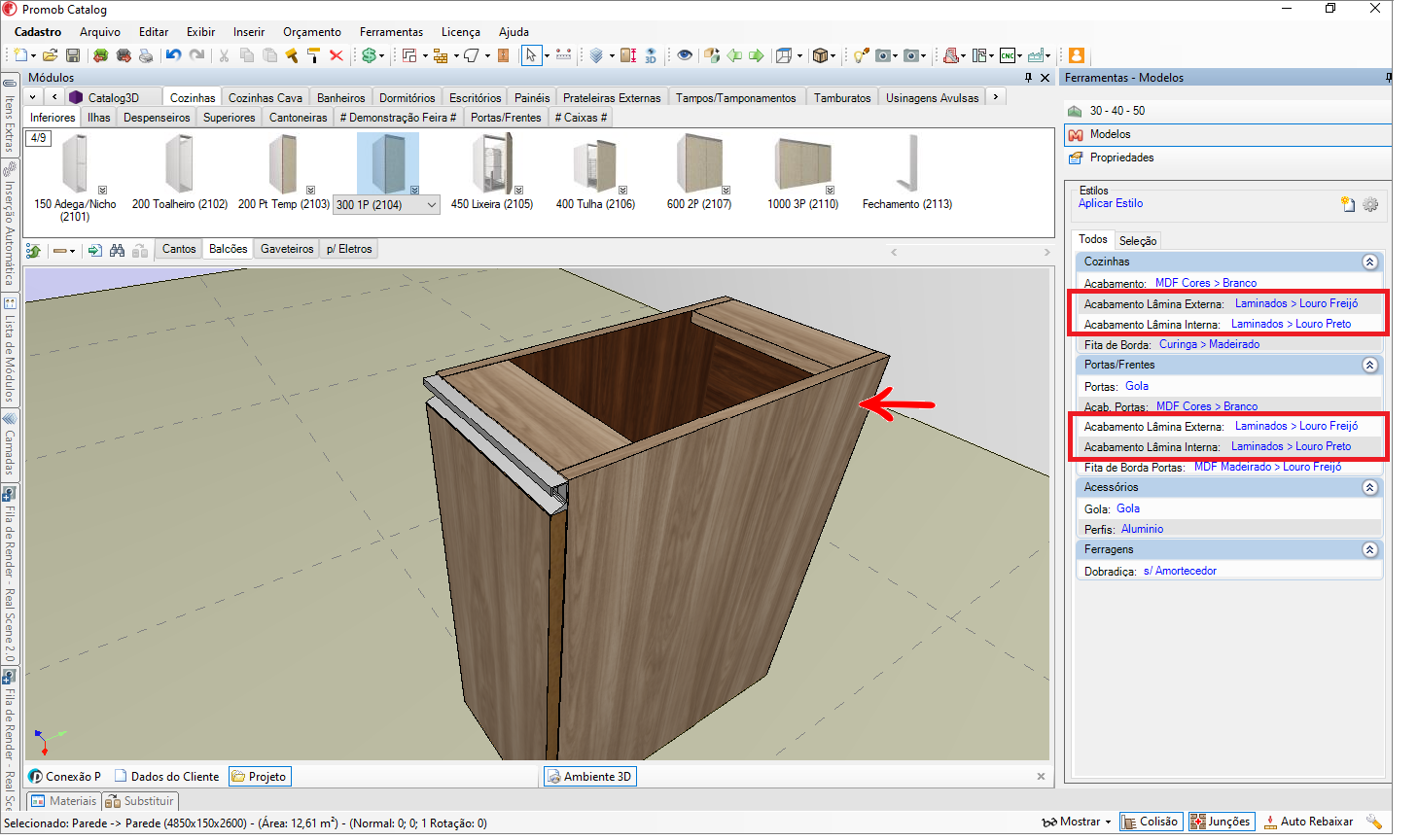

Ao inserir um módulo no ambiente, este vem com as configurações padrões do sistema, que pode ser alterado através dos modelos e do configurador de dimensões:

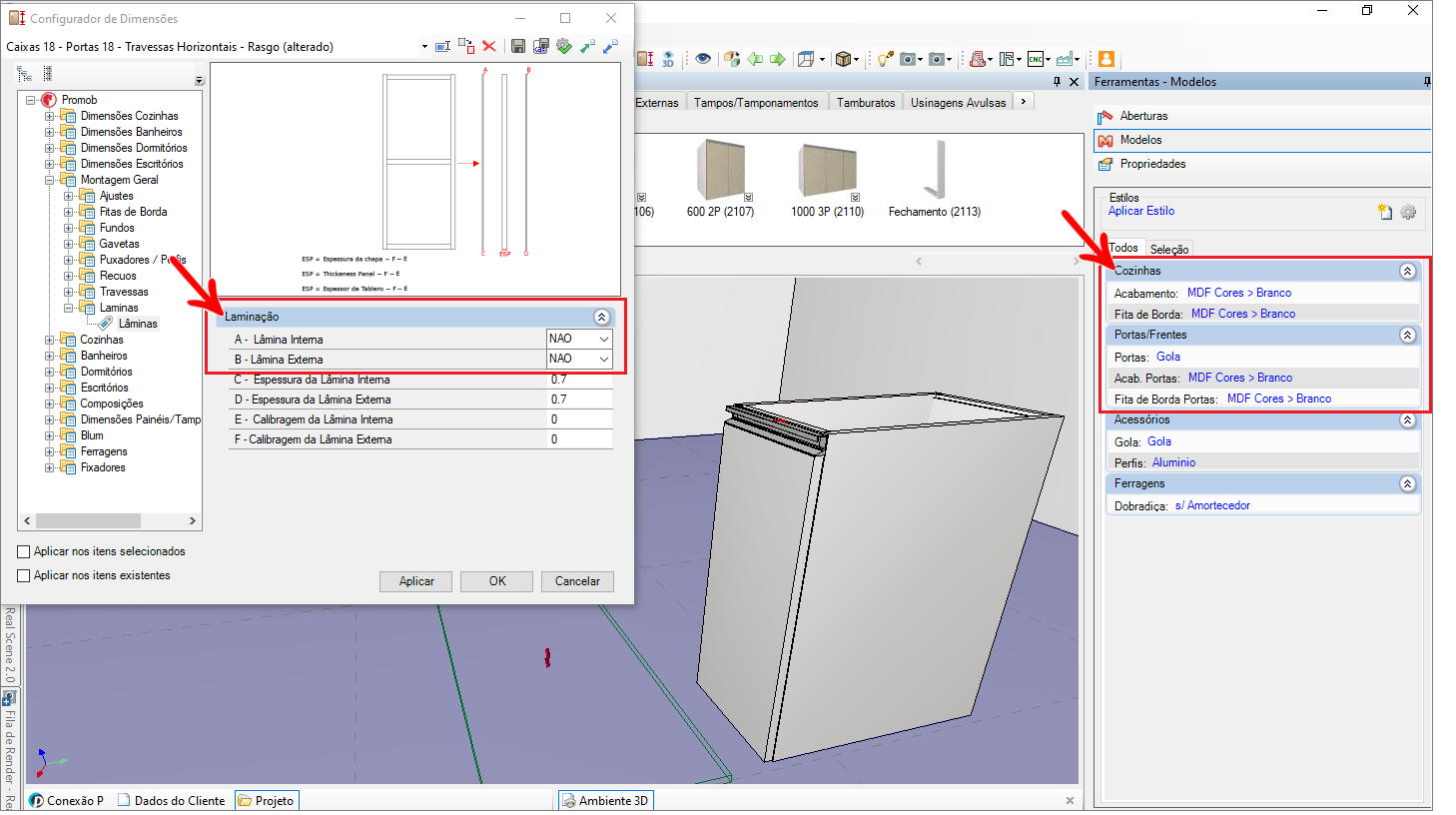

Ao aplicar o valor NÃO aos atributos de inserção de lâminas, no Configurador de Dimensões, a opção dos modelos não é exibido nos módulos, permitindo apenas a configuração do acabamento da chapa:
As lâminas geram informações para Relatório e Desenho Técnico, para mais informações referentes as funções executadas pelos plugins Builder para itens no Ambiente 3D e tenham lâminas ou pinturas aplicadas em Modelos, clique aqui.
