Disponível a partir da versão 1.2.7.1 do Cut Pro.
As máquinas Router são responsáveis por executar o Plano de Corte do tipo Nesting, onde uma fresa é utilizada para cortar a chapa.
Confira abaixo o funcionamento geral dos plugins Router, e suas diferenças e semelhanças com os plugins de máquinas CNC convencionais.
IMPORTANTE: Para obter algum desses plugins é necessário ativá-los, da mesma forma que os demais plugins para Cut Pro.
Semelhanças com máquinas CNC
Os plugins de máquinas Router são essencialmente plugins de máquinas CNC, tais quais outros plugins já existentes no Cut Pro, que podem ser consultadas nos artigos abaixo:
Cut Pro - Integração Biesse
Cut Pro - Integração Format4
Cut Pro - Integração Masterwood
Portanto, todos os comportamentos já existentes para essas máquinas se aplicam aos plugins Router.
Existem duas diferenças consideráveis relacionadas a esse tipo de plugin:
1. Os plugins de máquinas Router, além das funcionalidades comuns às demais máquinas, possui a capacidade de processar o Plano de Corte, gerando programas de máquina da otimização processada no Cut Pro.

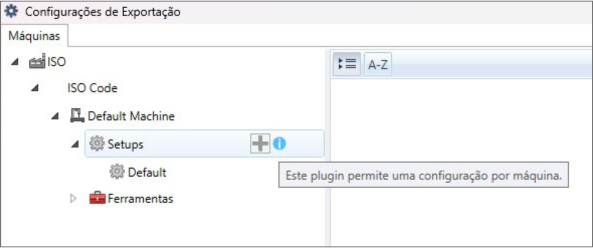

2. Para cada máquina existente nas configurações é possível criar apenas um setup. Nos plugins de máquina CNC convencionais não há limite de quantos setups podem ser criados para cada máquina.
Configuração inicial
Para que o Cut Pro esteja apto a processar o Plano de Corte e integrar com um plugin Router, é necessário realizar uma configuração inicial do plugin.

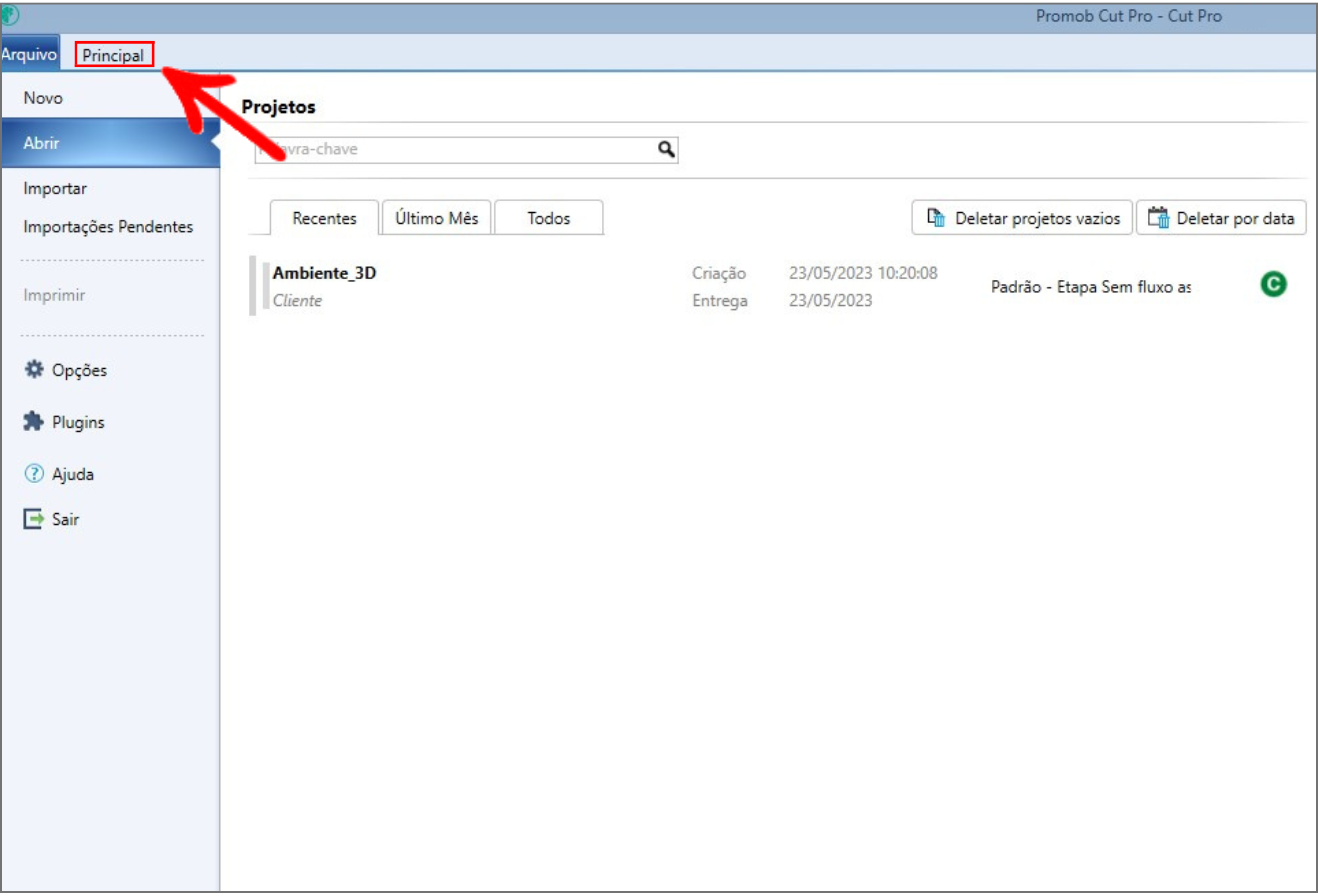

1. Acesse a Aba Principal.

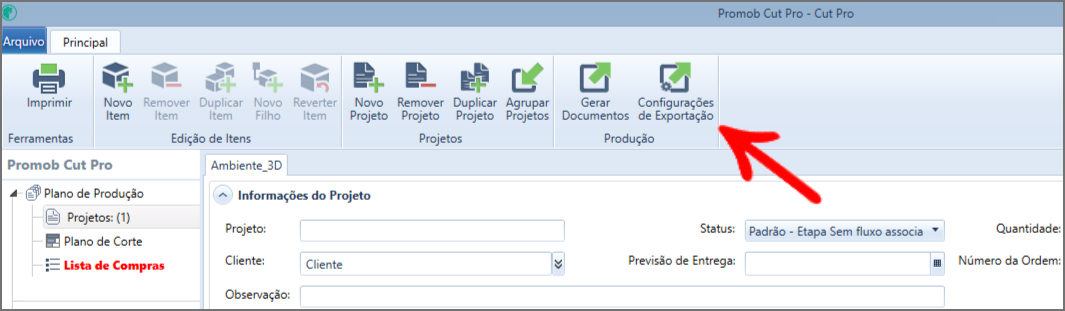

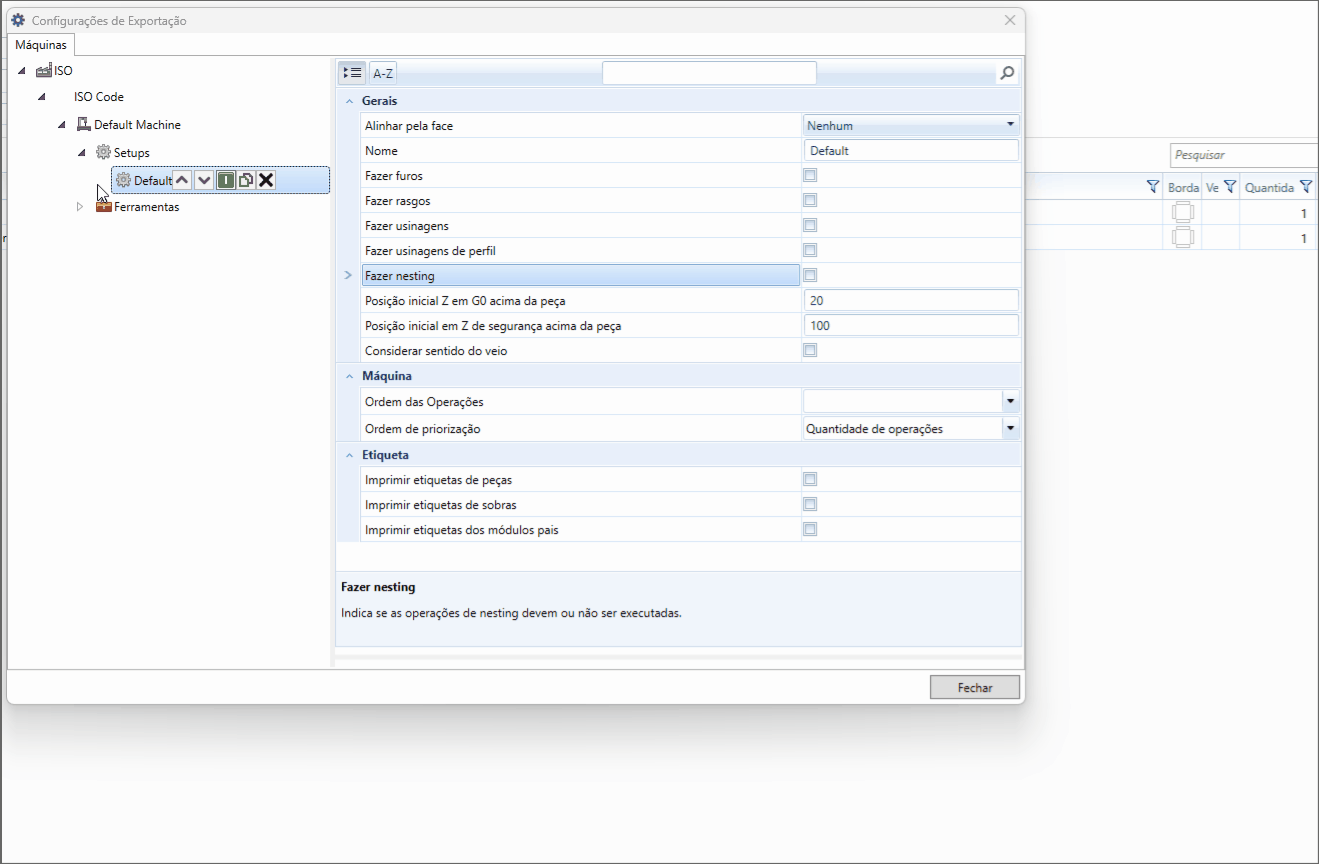

3. Acesse o menu Configurações de Exportação.
4. Procure o plugin desejado na lista e navegue até a configuração do mesmo.
5. Marque a opção Fazer Nesting.
6. Role a página até a sessão Máquina e selecione uma ferramenta para efetuar esse tipo de operação.
IMPORTANTE: A ferramenta selecionada deve possuir um diâmetro menor ou igual a medida informada no campo Distância entre as peças, que se encontra na sessão Nesting.

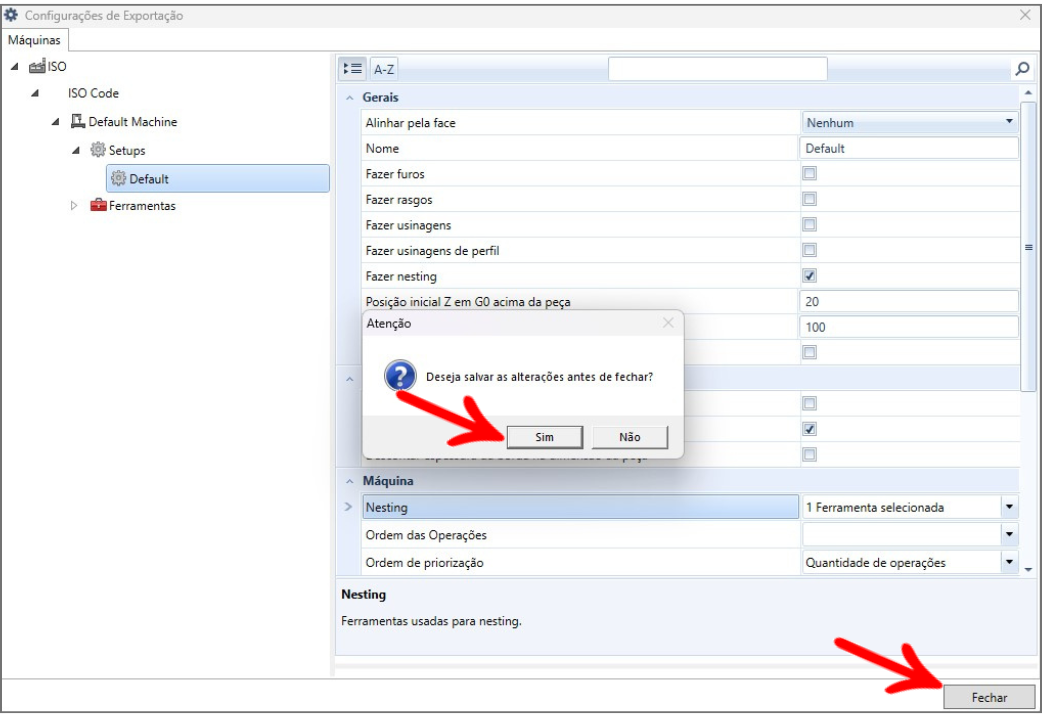

7. Salve a configuração e feche a janela.

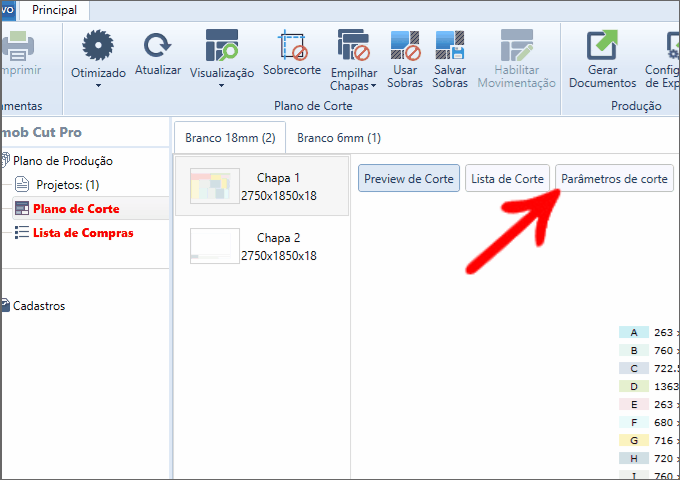

A partir desse ponto, essa configuração pode ser selecionada no campo Parâmetros de Corte.
Processamento do Plano de Corte com o Plugin configurado
Com o plugin já apto para ser utilizado no Plano de Corte, é possível efetuar uma otimização. Verifique abaixo como realizar este processo:

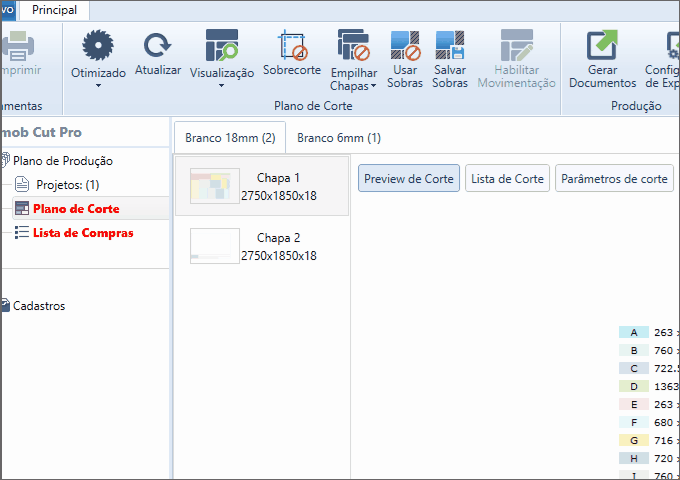

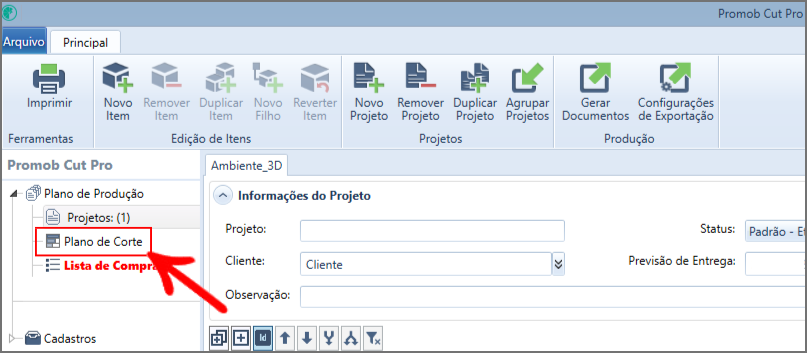

1. Acesse a aba Plano de Corte.
2. Clique no botão Otimizado e selecione Nesting no tipo de corte. Após isso, todos os plugins disponíveis e ativos para esse tipo de otimização estarão disponíveis na listagem Fabricante.
3. Selecione a Máquina (correspondente a configuração feita anteriormente) que deseja utilizar para processar o Plano de Corte.
4. Processe o Plano de Corte normalmente.
Etiquetas
Esse tipo de plugin permite a geração de um PDF com todas as etiquetas correspondentes às peças da otimização. Todos os layouts e tamanhos de etiquetas que são criados com o Editor de Etiquetas ficam disponíveis também para esse tipo de plugin.
Para ativar a geração das etiquetas, siga os seguintes passos:
1. Acesse o menu Configurações de Exportação.

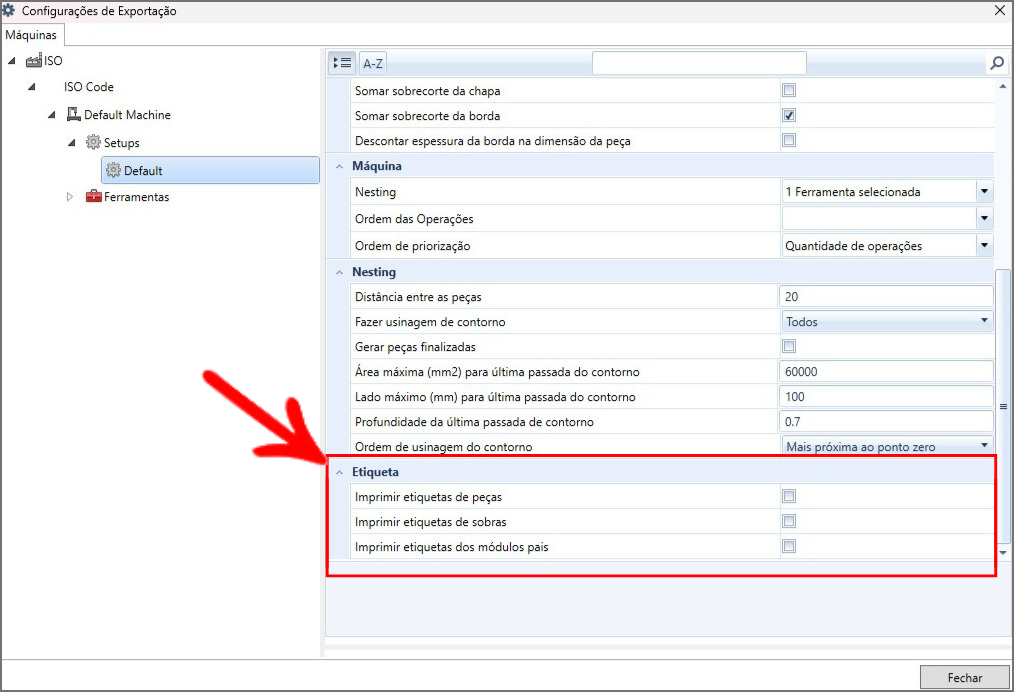

2. No Setup da máquina desejada, role a página até a sessão Etiqueta.

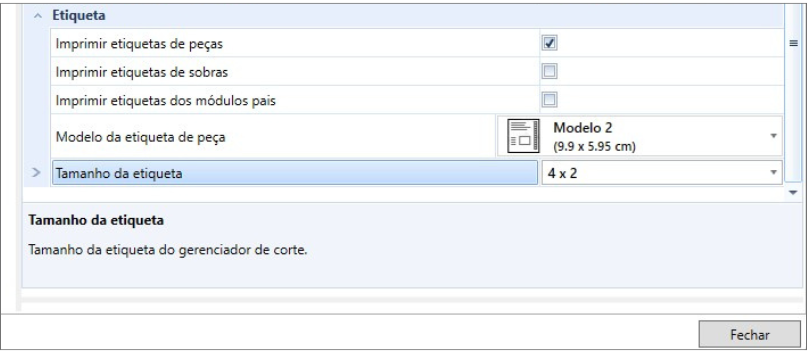

É possível escolher qual tipo de etiqueta será impressa, de peças, dos módulos pai ou das sobras. Ao selecionar um tipo de etiqueta, será aberta uma listagem com os modelos disponíveis para aquele tipo, e também os tamanhos de etiqueta disponíveis.
Processamento da Integração

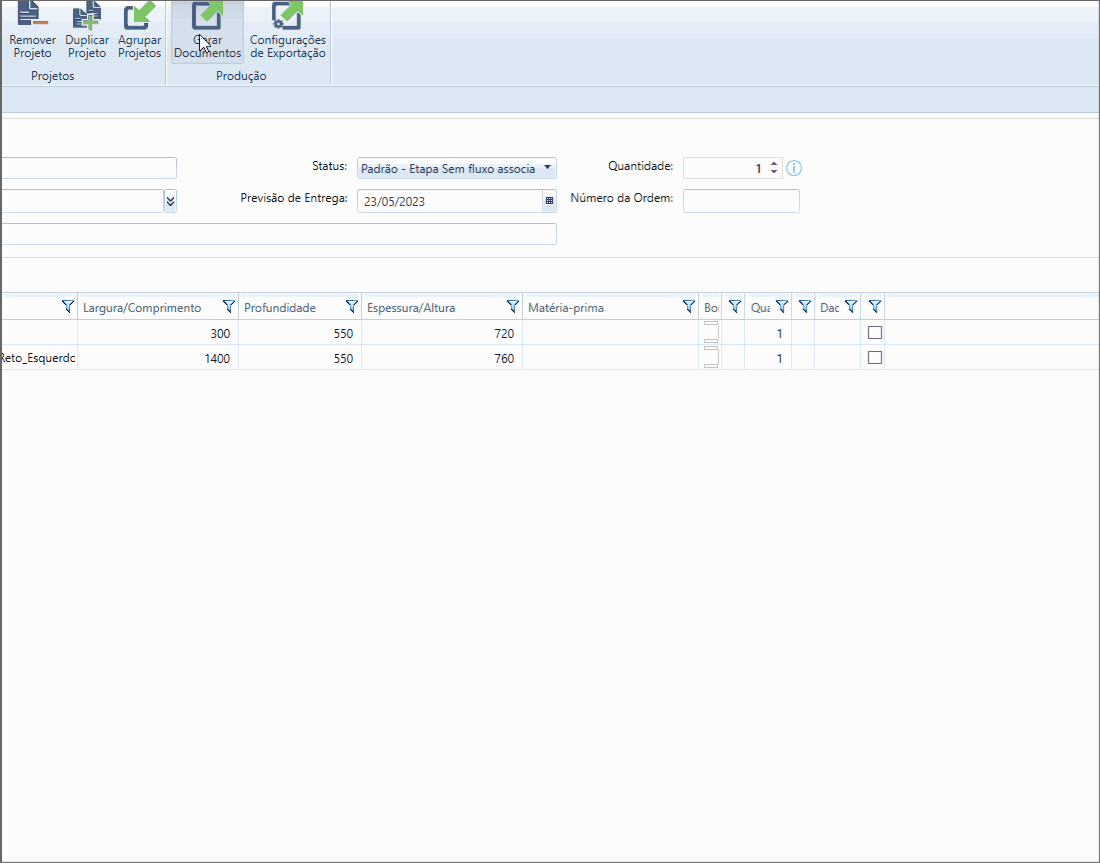

Para gerar todos os arquivos necessários para a integração com o plugin, basta seguir o processo padrão de Geração de Documentos, apenas selecionando também o plugin desejado.
Ao final do processo, no diretório onde os arquivos foram gerados, haverá uma estrutura de pastas bem definida. Cada pasta é relacionada a um tipo de arquivo:
Labels: Possui o PDF das etiquetas.
Nesting: Possui um PDF do plano de corte e os arquivos de integração. O PDF sempre será gerado em conjunto com os arquivos de integração, esse é um comportamento padrão do sistema. Além do preview de corte, será apresentada a listagem das peças no relatório.
Parts: Arquivo de integração das operações das peças de forma individual.
Profile: Arquivo de integração para operações de perfil ou na face inferior.
IMPORTANTE: Como essa categoria de plugins possui todas as características dos plugins CNC, caso o usuário não tenha a opção Fazer Nesting habilitada, ou apenas não está utilizando a configuração no Plano de Corte, o Cut Pro irá gerar apenas os programas de peças individuais, sem seguir a estrutura de pastas mencionada anteriormente, e nem gerar os PDFs relacionados (Etiquetas e preview de corte).
Processamento das Sobras
A partir da versão 1.2.8.0 do Cut Pro, as sobras de máquinas Router passam a ser enviadas automaticamente para o arquivo de integração.

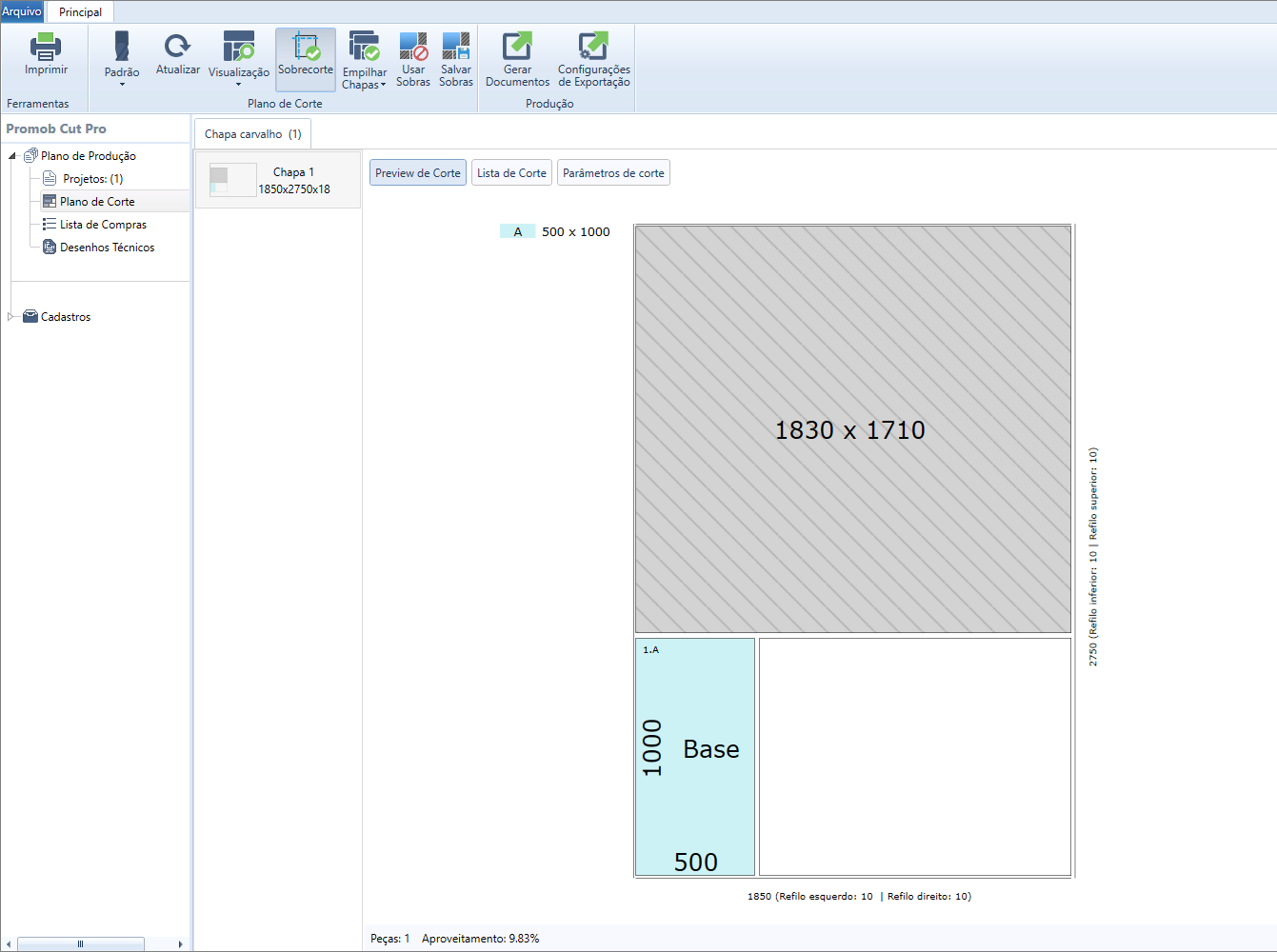

Preview de corte:

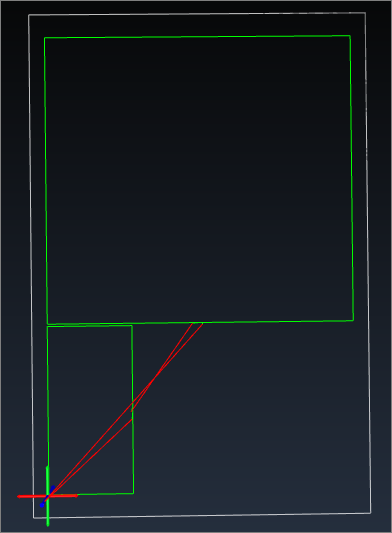

Arquivo de Integração com a máquina Router:
IMPORTANTE: As sobras não possuem arquivo individual para operações. Sendo assim, apenas podem ser observadas no arquivo de integração do material completo dentro da pasta Nesting.
