Disponible a partir de la versión Cut Pro 1.2.22.0 o superior.
Para utilizar el Plugin Alca WoodCut Manager Cut, siga los procedimientos a continuación.
Activar el Plugin
1. Active el Plugin Alca WoodCut Manager Cut.
Para información sobre la adhesión al plugin, contacte con Promob.
2. Acceda al menú Principal - Configuraciones de Exportación.

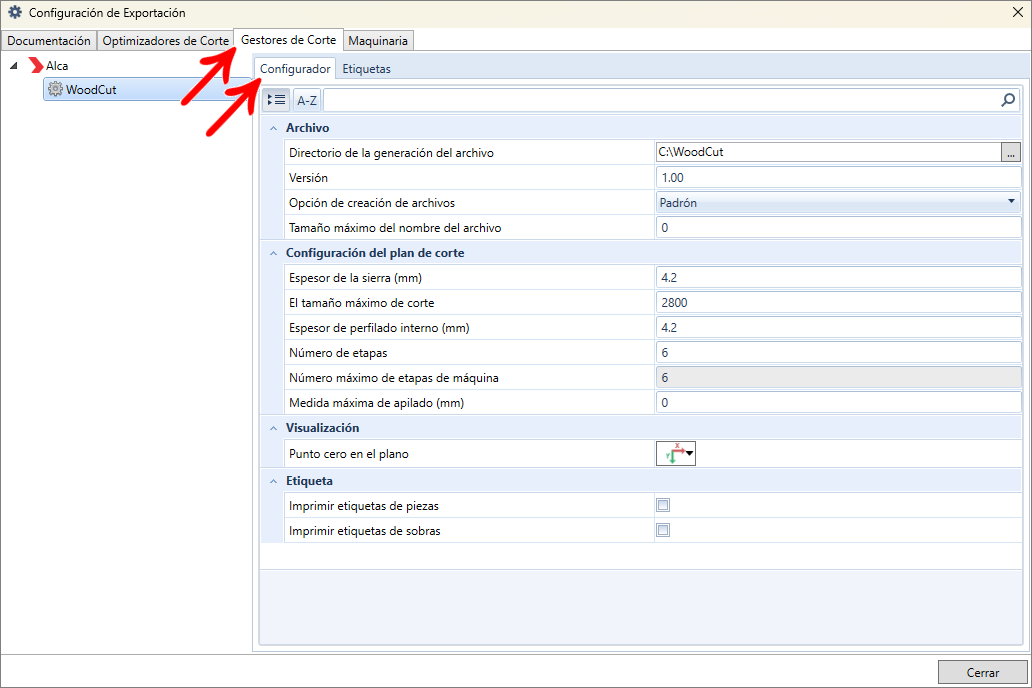

3. Acceda a Gestores de Corte y, en la pestaña Configurador, defina las configuraciones deseadas del plugin Alca WoodCut Manager Cut.
Archivo
En la sección Archivo, se definen las configuraciones relacionadas con la generación de los archivos de integración.
Directorio de la generación del archivo: directorio para la generación del archivo del gestor de corte;
IMPORTANTE: En los casos en que el directorio de instalación del gestor de corte no se informe en las Configuraciones de Exportación, el archivo será guardado en el directorio indicado en el campo de Ubicación en la pantalla de Generar Documentos. |
Versión: versión del WoodCut Manager Cut.
Opción de creación de archivos: permite que los archivos de integración se generen separados por material, sepa más aquí.
Tamaño máximo del nombre del archivo: Indique la cantidad máxima de caracteres para el nombre del archivo de integración.
|
IMPORTANTE:
|

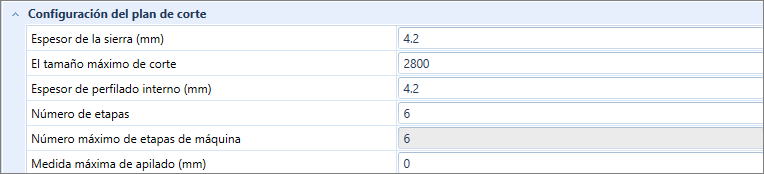

Configuraciones del Plano de Corte
En la sección Configuraciones del plano de corte, se definen los parámetros utilizados para la generación del plano de corte.
Espesor de la sierra(mm): define el espesor de la sierra, en milímetros, que realiza el corte. Este valor debe ser igual al registrado en el WoodCut Manager Cut;
El tamaño máximo de corte: define el tamaño máximo del corte posible para la máquina.
Espesor del perfilado interno(mm): define el espesor del perfilado interno. Si indica 0, el plano de corte se generará sin el perfilado;
Número de etapas: define el número de etapas a utilizar en el gestor de corte;
Número máximo de etapas de la máquina: define el número máximo de etapas permitidas por la seccionadora;
Medida máxima de apilado (mm): define la medida máxima, en milímetros, de apilamiento de chapas para realizar el corte.
Visualización
En la sección Visualización, se define el punto cero utilizado en el plano.
Punto cero en el plano: defina la posición del punto cero utilizado por el gestor.
Etiqueta
En la sección Etiqueta, se definen las opciones para la generación de las etiquetas.
Imprimir etiquetas de piezas: con esta opción seleccionada, se envían en el archivo .ptx, la información referente a las etiquetas de piezas;
Imprimir etiquetas de sobras: con esta opción seleccionada, se envían en el archivo .ptx, la información referente a las etiquetas de sobras.

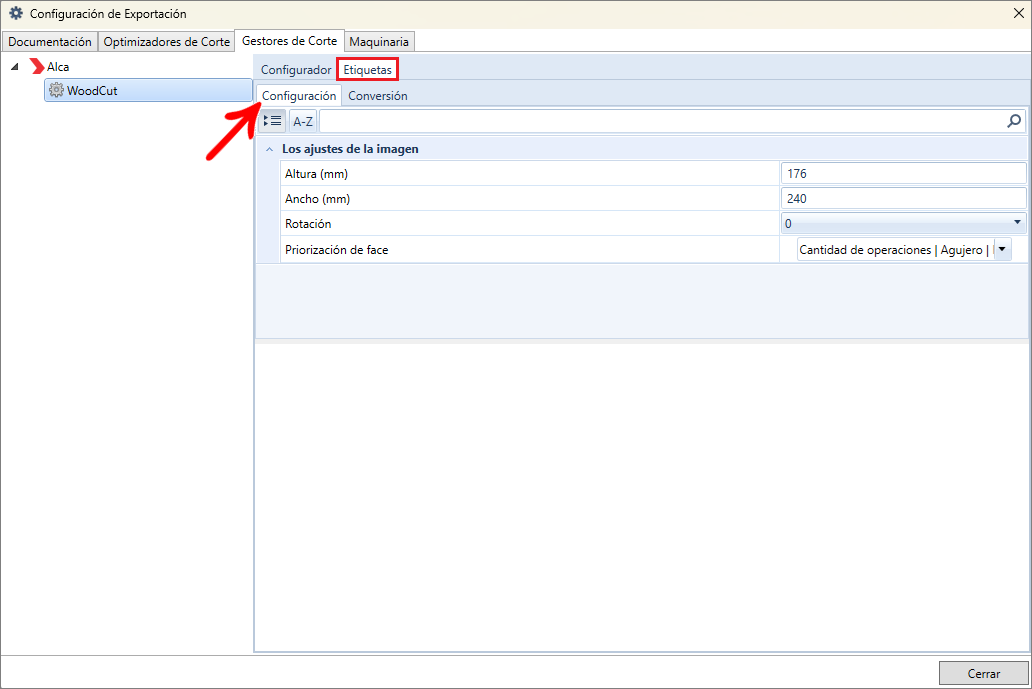

Configuración de las etiquetas
En la pestaña Etiquetas, en la guía Configuración, ajuste la rotación, el ancho y la altura de la imagen de la etiqueta.
IMPORTANTE: estas medidas se definen en la configuración del WoodCut Manager Cut, ya que el WoodCut Manager Cut no envía el modelo de la etiqueta sino solo el contenido de cada campo. |

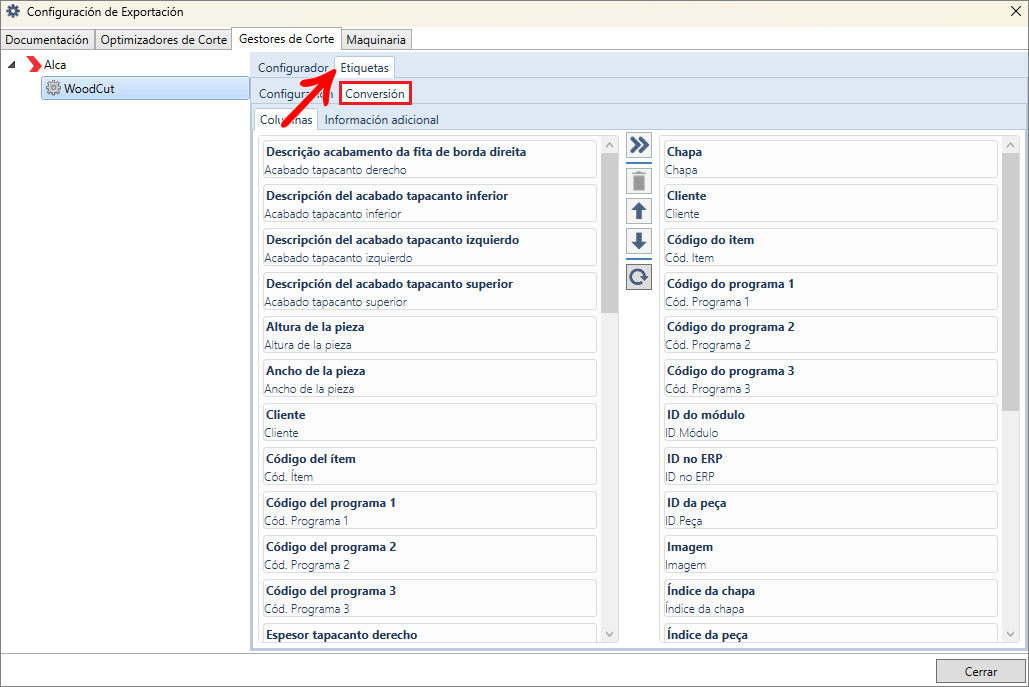

Conversión de las etiquetas
En la pestaña Etiquetas, en la guía Conversión, es posible configurar las columnas que serán enviadas para la impresión de las etiquetas.
IMPORTANTE: Los valores enviados en el orden se configuran en esta guía. |
|
IMPORTANTE:
|
