La funcionalidad Reprocesamiento automático de piezas no utilizadas permite que las piezas con área inferior al valor mínimo configurado para el proceso de Nesting sean reprocesadas automáticamente utilizando un gestor de corte en modo sierra.
Con esta mejora, las piezas que no se envían al motor de nesting debido a la configuración de área mínima continúan siendo procesadas, evitando que queden sin plan de corte y sin la generación de los documentos de fabricación.
Esta funcionalidad está disponible solo para proyectos que utilizan Máquinas Router migradas al Web Editor (Cloud) con el modo Nesting habilitado.
Cómo identificar piezas no procesadas
Después de generar el plan de corte, Cut Pro identifica automáticamente cuando existen piezas que no fueron procesadas por el motor de nesting.

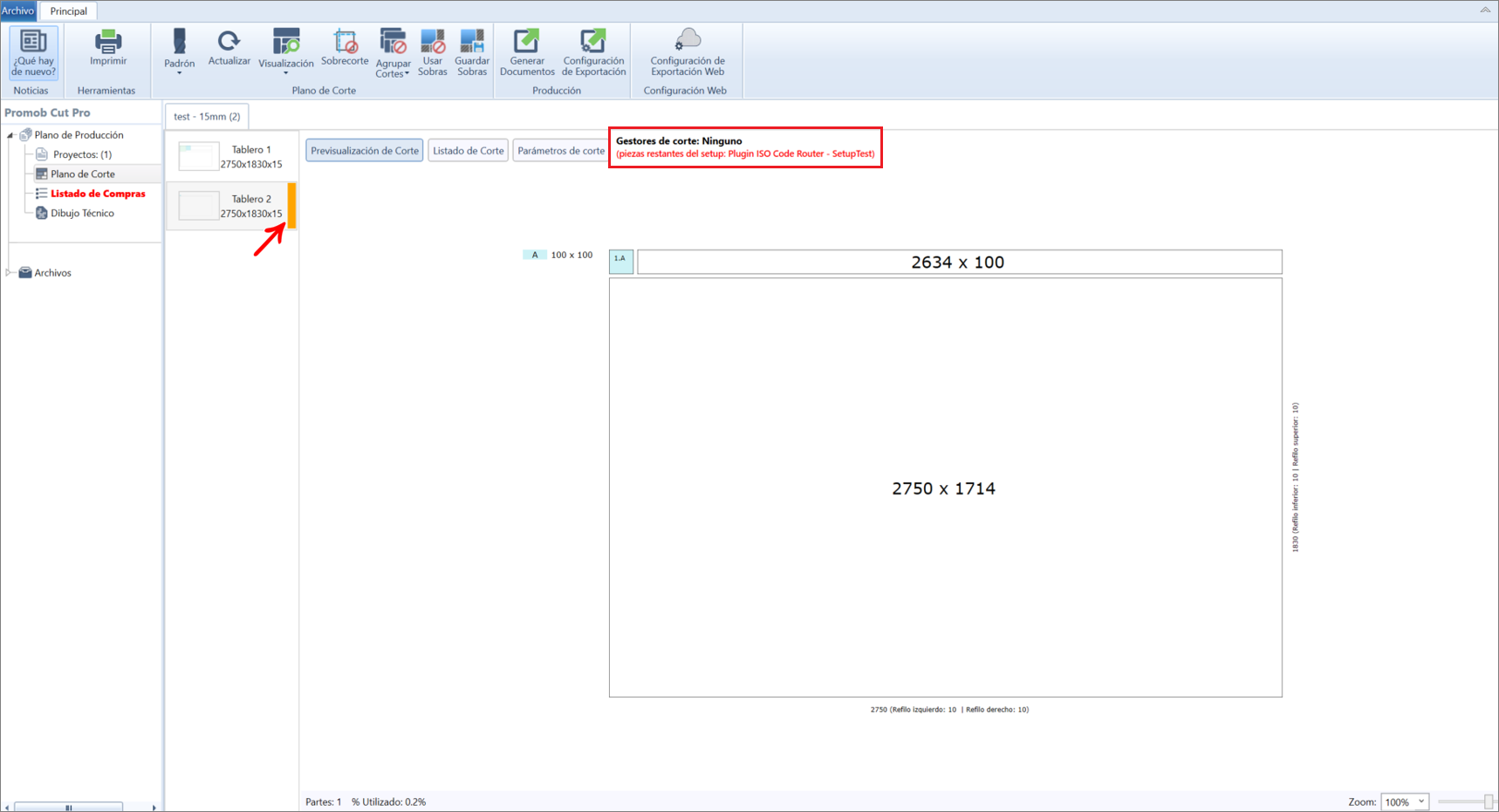

En esta situación, la pantalla presenta dos indicadores:
Una barra naranja al lado de la chapa, indicando que existen piezas no procesadas.
En la parte superior de la pantalla se muestran el gestor de corte utilizado y el setup responsable por las piezas no procesadas, facilitando la identificación de la configuración aplicada durante la generación del plan de corte.
OBSERVACIÓN: La indicación en la parte superior de la pantalla informa qué gestor de corte está siendo utilizado para procesar las piezas restantes y qué setup originó esas piezas. |
Cómo funciona el reprocesamiento
Después de generar el plan de corte, Cut Pro ejecuta automáticamente el siguiente flujo:
1. Envía al motor de nesting solo las piezas que cumplen con el valor mínimo de área configurado.
2. Identifica las piezas que no fueron enviadas o que permanecieron como Piezas no utilizadas (Unused Parts).
3. Reprocesa automáticamente esas piezas utilizando un gestor de corte configurado para operación en modo sierra.
4. Combina los resultados del nesting y del procesamiento en sierra en un único plan de corte.
5. Si alguna pieza tampoco puede ser procesada por el gestor de sierra, permanecerá identificada como Pieza no utilizada (Unused Part) en el plan final.
Todo este proceso ocurre automáticamente, sin necesidad de intervención del usuario.
Configurar el procesamiento de piezas no utilizadas

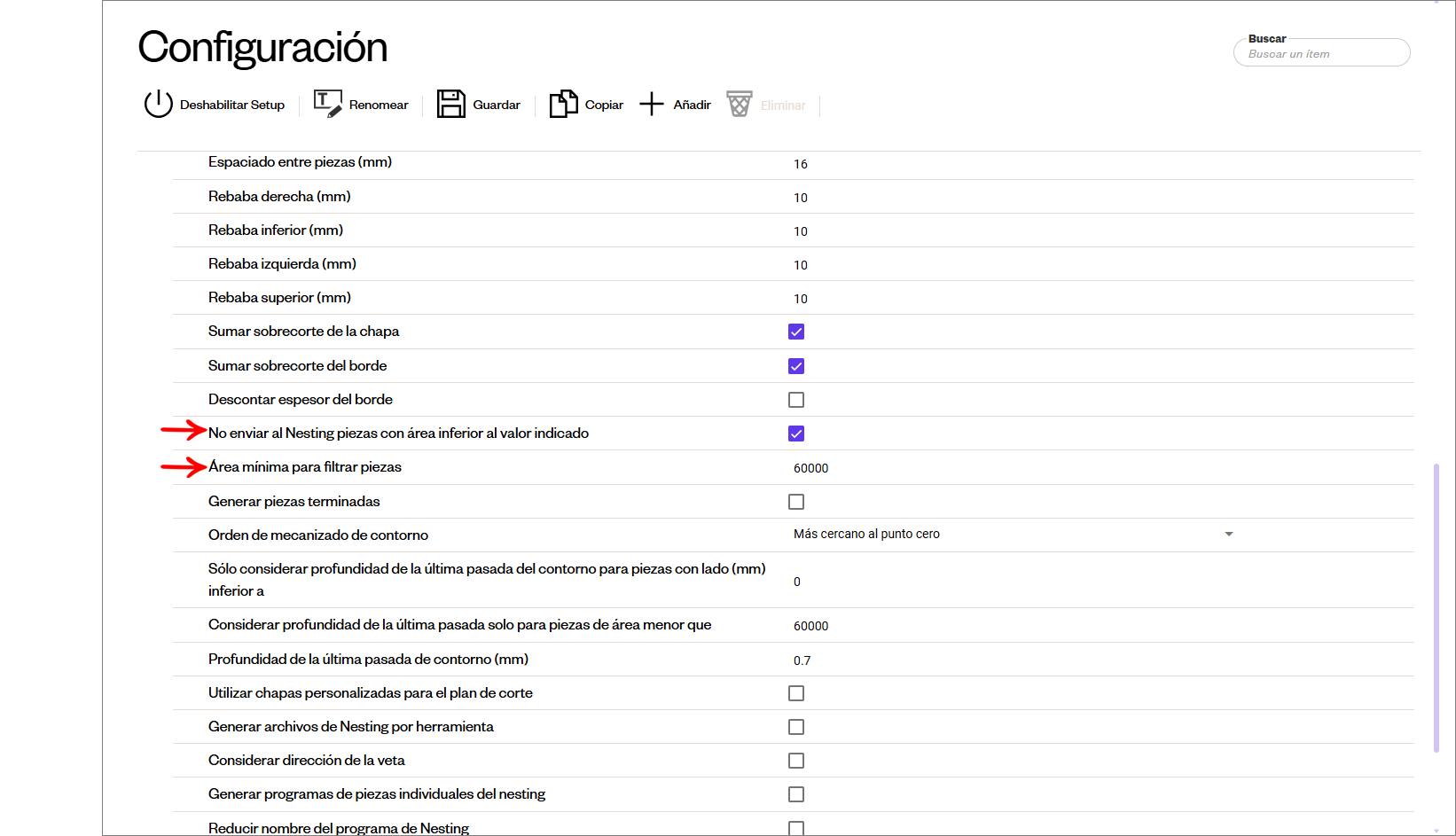

El reprocesamiento automático se controla mediante parámetros configurados en el setup de la máquina en el Web Editor.
Configure los siguientes parámetros:
No enviar al Nesting piezas con área inferior al valor indicado (NotSendLowerAreaParts): habilita el filtro para impedir el envío de piezas con área inferior al valor definido para el proceso de nesting.
Área mínima para filtrar piezas (mm²) (MinimumAreaToFilterParts): define el valor mínimo de área para envío al nesting. Las piezas con área inferior al valor informado serán reprocesadas posteriormente utilizando un gestor de corte en modo sierra.
OBSERVACIÓN: Estos parámetros se sincronizan automáticamente con Cut Pro al cargar el setup de la máquina. |
Configurar el gestor de corte

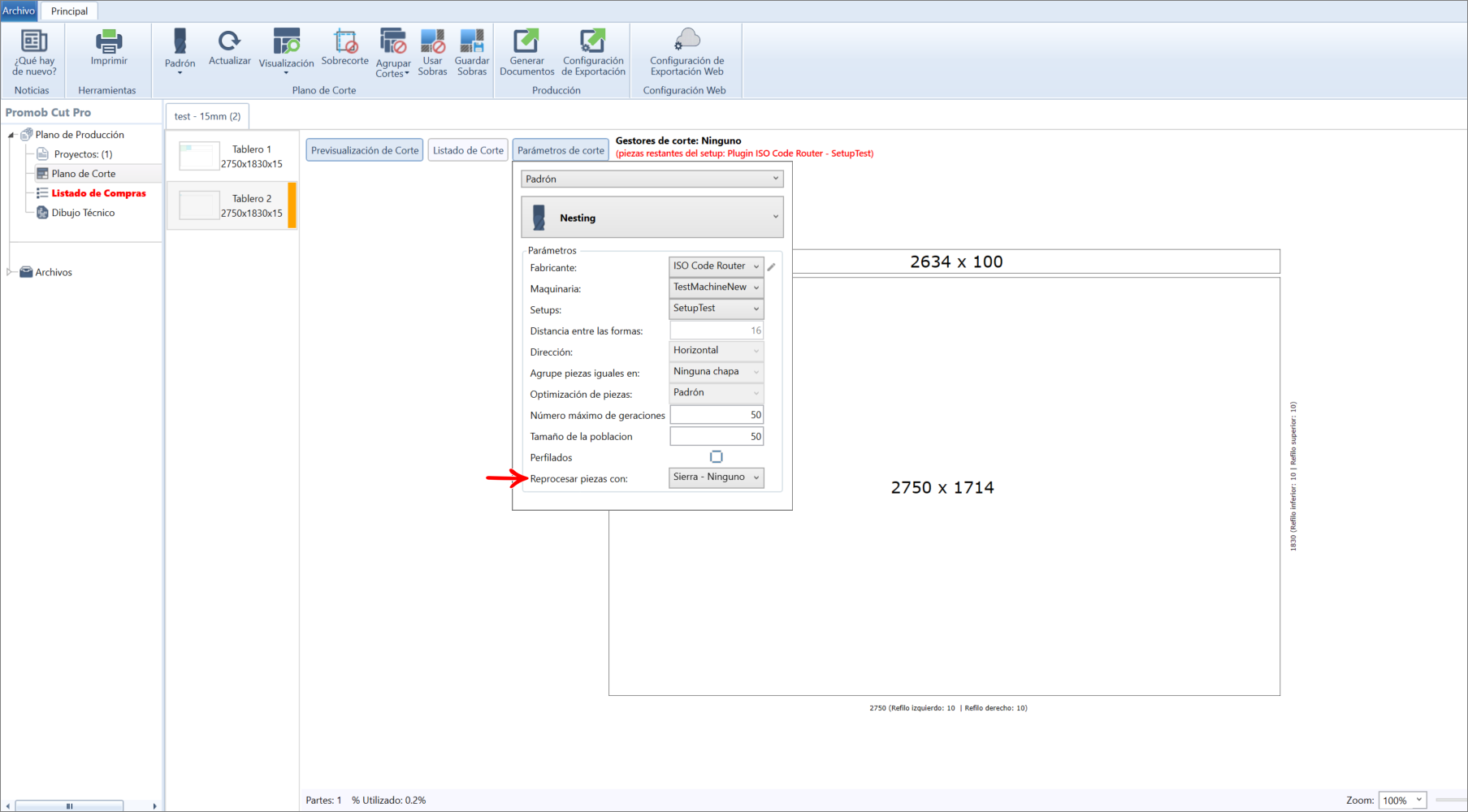

En las Configuraciones de Corte por Chapa, se mostrará el campo Reprocesar piezas con.
En este campo, seleccione el gestor de corte en modo sierra que será responsable del procesamiento de las piezas no utilizadas por el nesting.
IMPORTANTE: Si no se selecciona ningún gestor de corte en el campo Reprocesar piezas con, Cut Pro utilizará automáticamente el motor de sierra predeterminado (opción Ninguno) para procesar las piezas no utilizadas. |
Generar Plan de Corte
Después de concluir las configuraciones, haga clic en Generar Plan de Corte.
Durante la generación del plan, Cut Pro:
1. Procesa las piezas compatibles con el motor de nesting.
2. Identifica automáticamente las piezas no utilizadas.
3. Reprocesa esas piezas utilizando el gestor de corte configurado.
4. Combina los resultados del nesting y del procesamiento en sierra en un único plan de corte.
5. Mantiene como Piezas no utilizadas (Unused Parts) solo aquellas que tampoco pudieron ser procesadas por el gestor de sierra.
Generar documentos

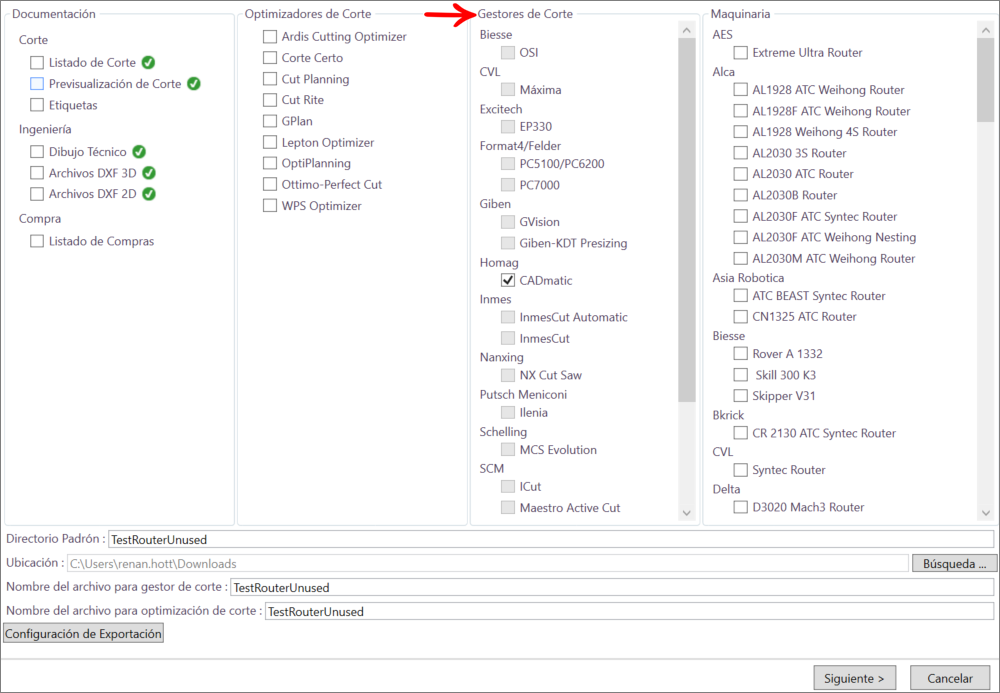

Al acceder a la pantalla Generar Documentación, el gestor de corte configurado para el reprocesamiento de las piezas no utilizadas se seleccionará automáticamente en la columna Gestores de Corte.
No es necesaria ninguna acción adicional por parte del usuario.
Resultado
Después de generar el plan de corte, Cut Pro combina automáticamente los resultados del procesamiento realizado por el motor de nesting y por el gestor de corte en modo sierra.
Con esto, las piezas con área inferior al valor mínimo configurado para el nesting también pueden ser procesadas e incluidas en la generación de los documentos de fabricación, reduciendo la necesidad de intervenciones manuales y garantizando una mayor cobertura de la lista de producción.
