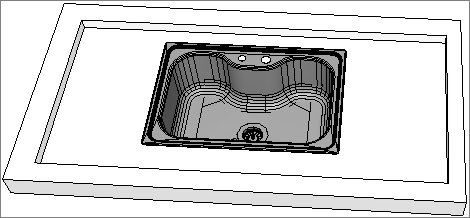

En ciertos escenarios, es necesario permitir el reprocesamiento de módulos insertados en superficies generadas por cortes en geometrías anidadas.
Para controlar este comportamiento, se utiliza el atributo CanDrillNestedEntities.
Funcionamiento del Atributo
El atributo CanDrillNestedEntities define si el sistema debe o no realizar el reprocesamiento de las geometrías en situaciones específicas, como reapertura del proyecto o copia de entidades.
Valores posibles:
True (Verdadero): fuerza el reprocesamiento de los taladros al reabrir el proyecto o al copiar entidades que contengan geometrías anidadas con módulos insertados.
False (Falso) o no aplicado: no realiza el reprocesamiento en las situaciones mencionadas.
Comportamiento Esperado
Con atributo = True: al copiar entidades o reabrir el proyecto con geometrías anidadas, el sistema ejecuta el reprocesamiento de los taladros.
Con atributo = False o no configurado: no se realiza el reprocesamiento.
Cómo registrar el atributo
Paso 1 - Acceder al registro
1. Acceda al menú Registro - Sistema - Atributos.
2. En entity.attributes, seleccione el grupo Entidad.
3. Haga clic en Nuevo - Crear Atributo.
Paso 2 - Información básica
1. Complete los campos:
ID: CanDrillNestedGeometries
Nombre: permitir perforar geometrías anidadas
Paso 3 - Configuración del Atributo
1. Configure los siguientes parámetros:
Definición
ID:
Nombre:
Descripción:

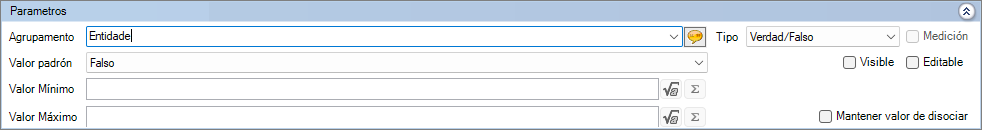

Parámetros
Agrupamiento: entidad
Tipo: verdadero/Falso
Valor Predeterminado: falso
Valor Mínimo:
Valor Máximo:
Medida:
Visible:
Editable:
Mantener valor al desasociar:
Asistente
Categoría:
Orden:
Comportamiento:
Marque las siguientes opciones:
Creación automática.
Actualización dinámica.
Propiedad avanzada.
Guardar junto con el proyecto.
IMPORTANTE: Todas las demás opciones no mencionadas deben permanecer desmarcadas.
Paso 4: Aplicar cambios
1. Haga clic en Actualizar.
2. Reinicie Promob para aplicar las configuraciones.
Consejos de uso
Utilice el valor True solo cuando haya una necesidad específica de reprocesamiento de taladros en escenarios con múltiples geometrías.
Siempre valide el comportamiento en proyectos que contengan geometrías anidadas antes de aplicar en ambiente productivo.
