Disponible a partir de la versión 5.60.1.49 de Promob Catalog
En el Promob Catalog es posible registrar el atributo LockMovement y LockRotation para bloquear el movimiento y rotación del módulo, en el eje deseado, siendo LockMovementX / LockRotationX LockMovementY / LockRotationY y LockMovementZ / LockRotationZ, que bloquean los ejes X, Y y Z respectivamente.
Para registrar el atributo LockMovement/LockRotation:

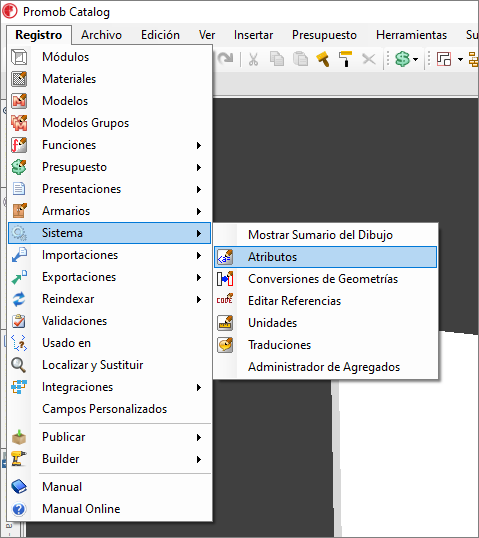

1. Acceder a la ruta Registro - Sistema - Atributos - entidad.atributos - Dibujo;
2. Haga clic con el botón derecho en la carpeta Dibujo y seleccione la opción Agregar - Nuevo atributo;

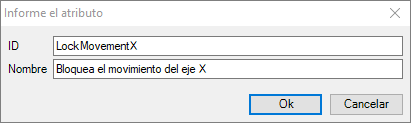

3. Registre el atributo según el eje a bloquear;
ID: LockMovementX / LockRotationX o LockMovementY / LockRotationY o LockMovementZ / LockRotationZ
Nombre: Bloqueo de movimiento/rotación del eje.

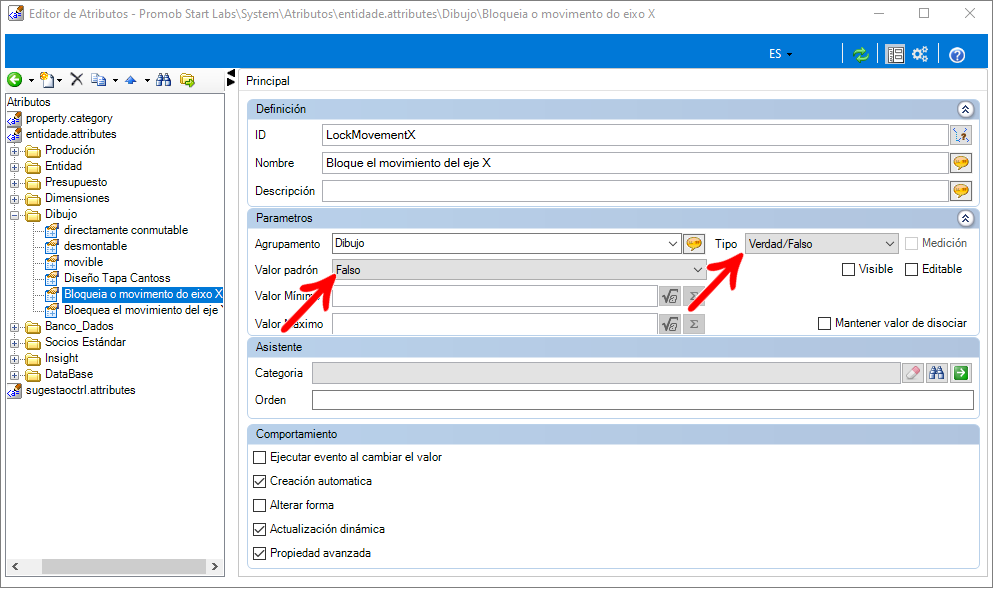

4. En la pestaña Parámetros, en Tipo, establezca el valor en Verdadero o Falso;
5. En Valor predeterminado, configure Falso;
Registro del atributo LockRotationX:
Registro del atributo LockRotationY:
6. En el registro de módulos, seleccione el módulo deseado y aplique el atributo registrado y cambie el valor de Falso a Verdadero;
7. Al insertar el módulo en el entorno 3D, se bloquea el movimiento y la rotación del eje al que se le aplicó el atributo.
