Disponible a partir de la versión Cut Pro 1.2.17.0 o superior
El objetivo de este artículo es permitir asociar y configurar diseños de etiquetas directamente en Cut Pro, incluyendo etiquetas de ítems, ítems padre y sobrantes, posibilitando:
Definir modelos de impresión
Visualizar la vista previa de las etiquetas
Crear nuevas asociaciones
Editar diseños existentes
Ajustar formatos de salida
Esta funcionalidad facilita la verificación visual antes de la generación de los archivos y garantiza mayor control sobre la documentación enviada a las máquinas CNC.
Acceso
Para acceder, siga los pasos indicados a continuación:
Paso 1 – Abrir Cut Pro
1. Abra Cut Pro.
2. Cargue un proyecto.

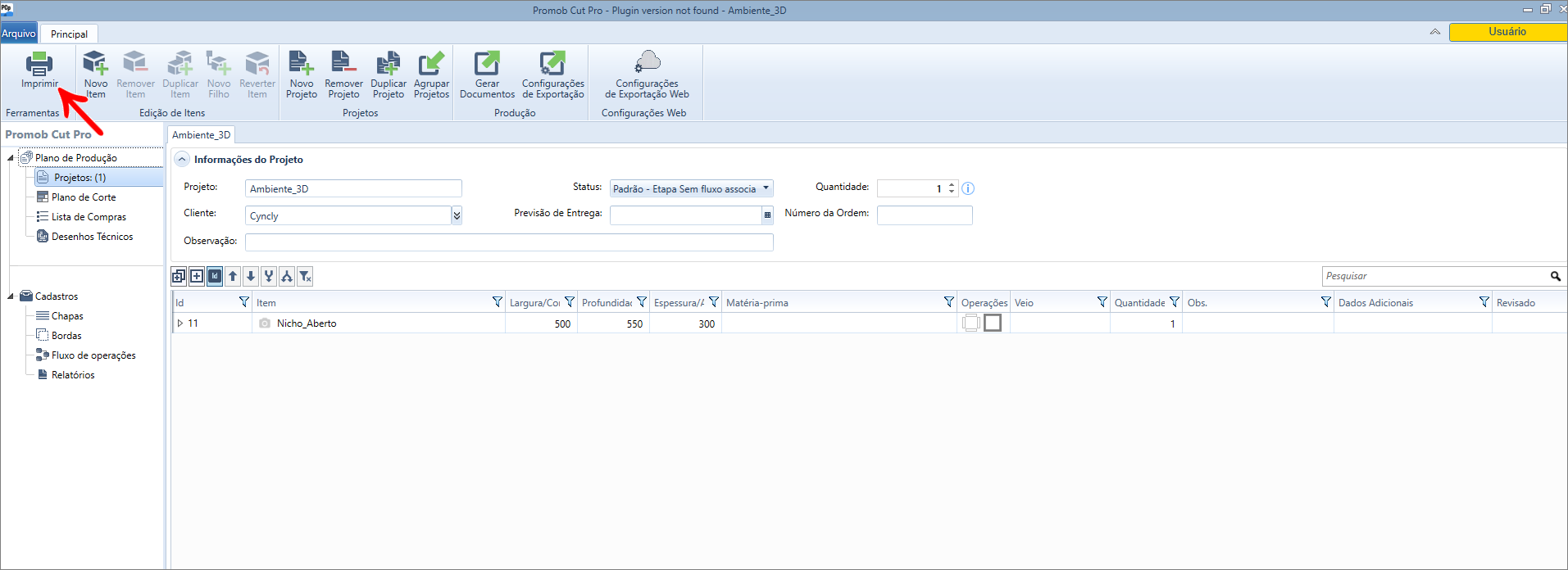

Paso 2 – Acceder al menú de impresión
1. Acceda al menú Herramientas.
2. Seleccione Imprimir.

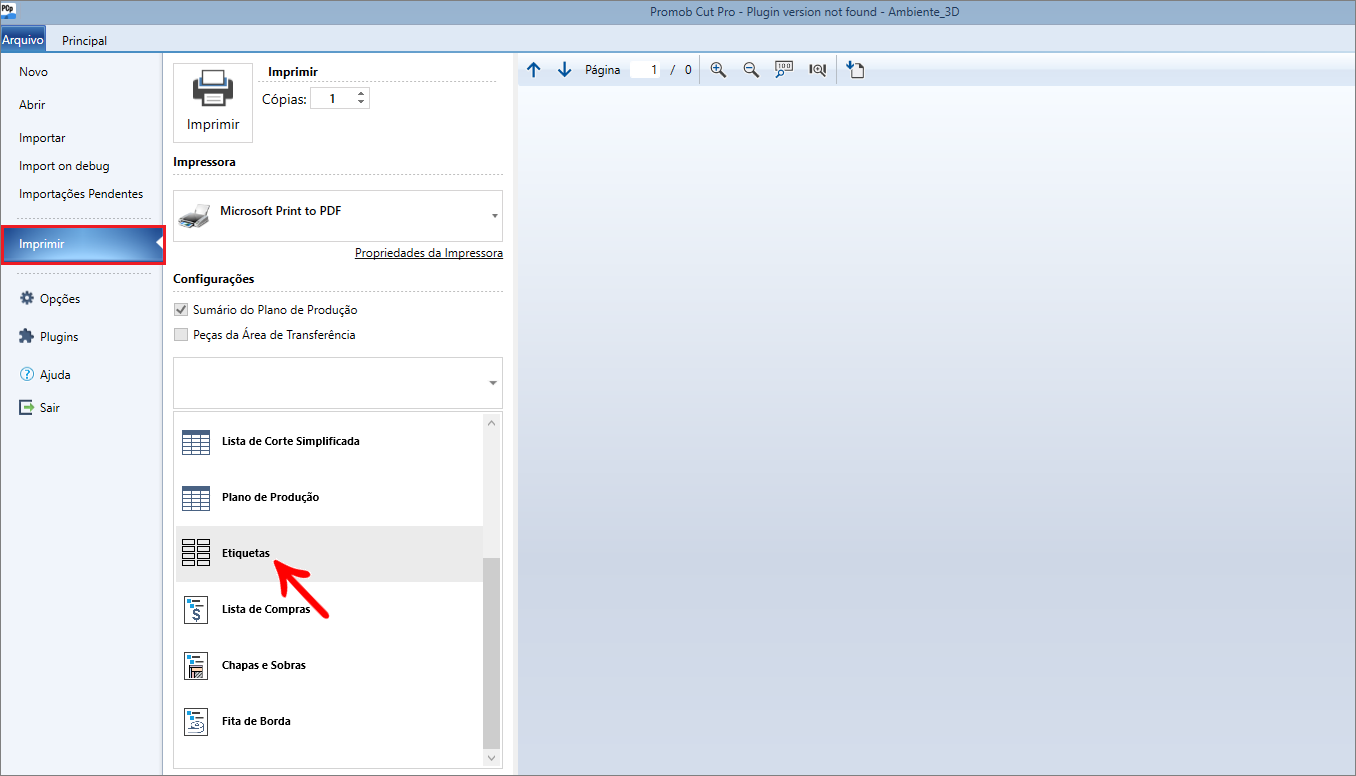

Paso 3 – Seleccionar Etiquetas
1. En la caja de selección de configuraciones, seleccione Etiquetas.

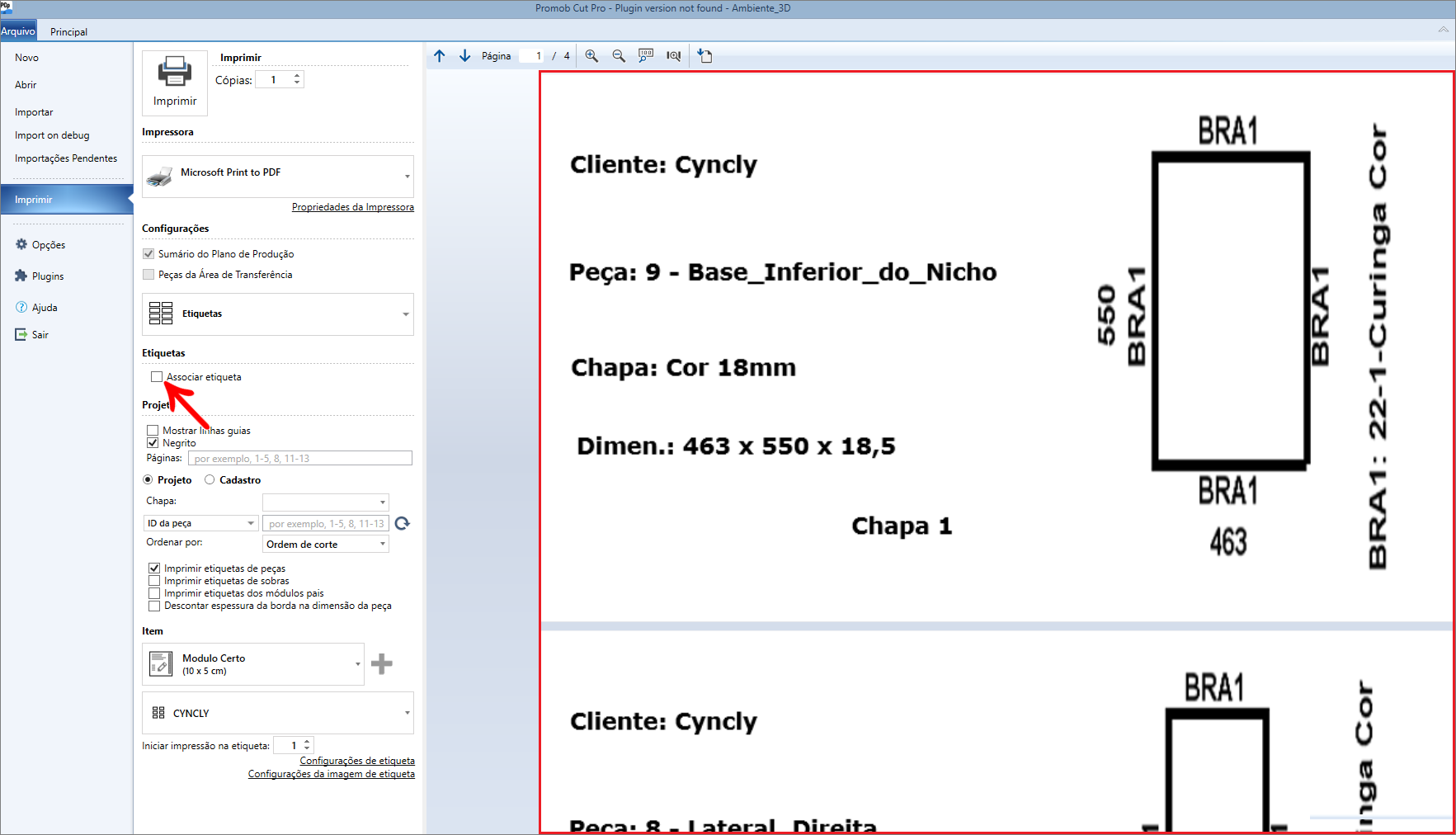

Paso 4 – Habilitar asociación
1. En la sección Etiquetas, marque la opción Asociar etiqueta.
El sistema habilita la selección de asociaciones y muestra la vista previa de las etiquetas.
Crear nueva asociación de etiquetas

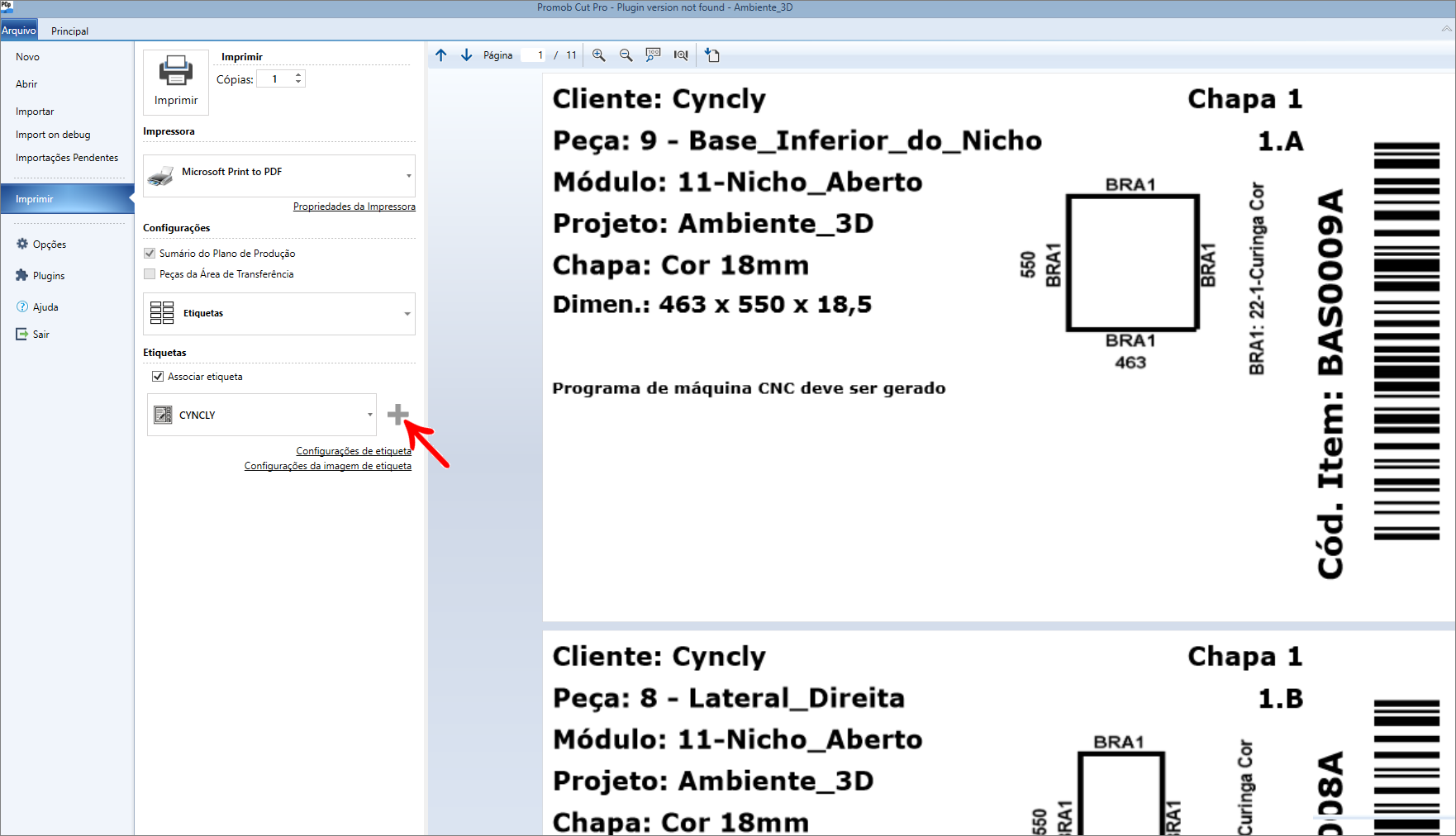

1. Haga clic en el botón Añadir al lado de la caja de selección.
2. El sistema muestra la pantalla de creación de nueva asociación.

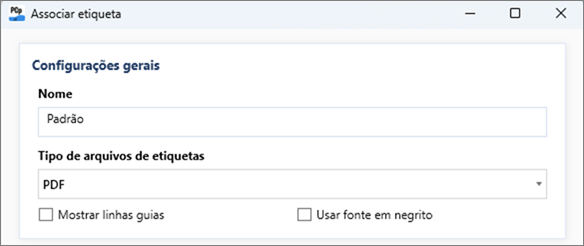

Configuraciones generales
Información básica
Nombre: Define el nombre de la asociación
Tipo de archivo de etiquetas: Define el formato de salida:
PDF
Imagen
PDF e Imagen
Mostrar líneas guías: Muestra líneas guía alrededor de las etiquetas
Usar fuente en negrita: Genera las etiquetas en negrita

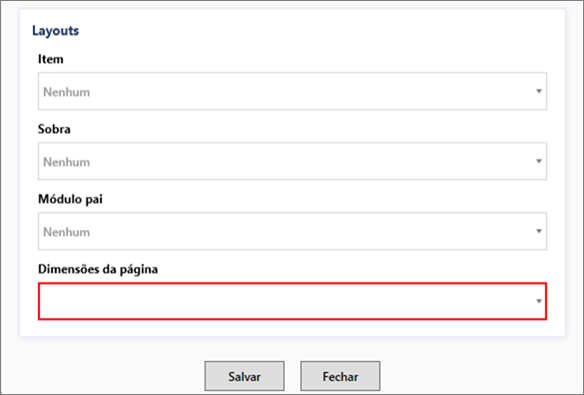

Diseños
Ítem: Modelo de etiqueta para ítems
Sobrante: Modelo de etiqueta para sobrantes
Módulo padre: Modelo de etiqueta para módulos padre
Dimensiones de la página: Define el tamaño de la página para impresión
IMPORTANTE: Si los diseños seleccionados no son compatibles con las dimensiones definidas, las etiquetas no se generan correctamente.
|

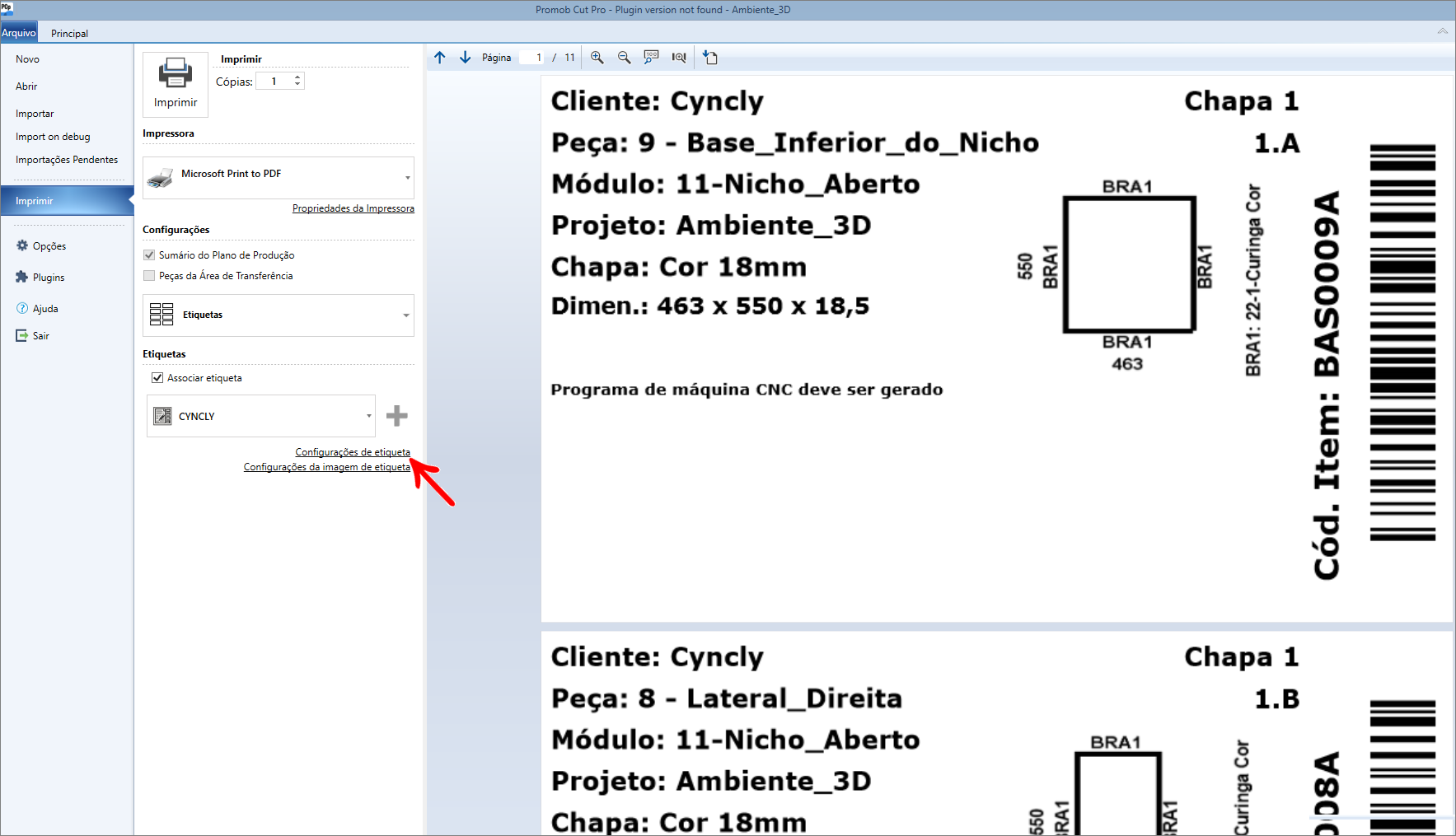

Crear nueva dimensión de página
En caso de que no exista una dimensión disponible, cree una nueva en el lugar indicado:
Editar una asociación

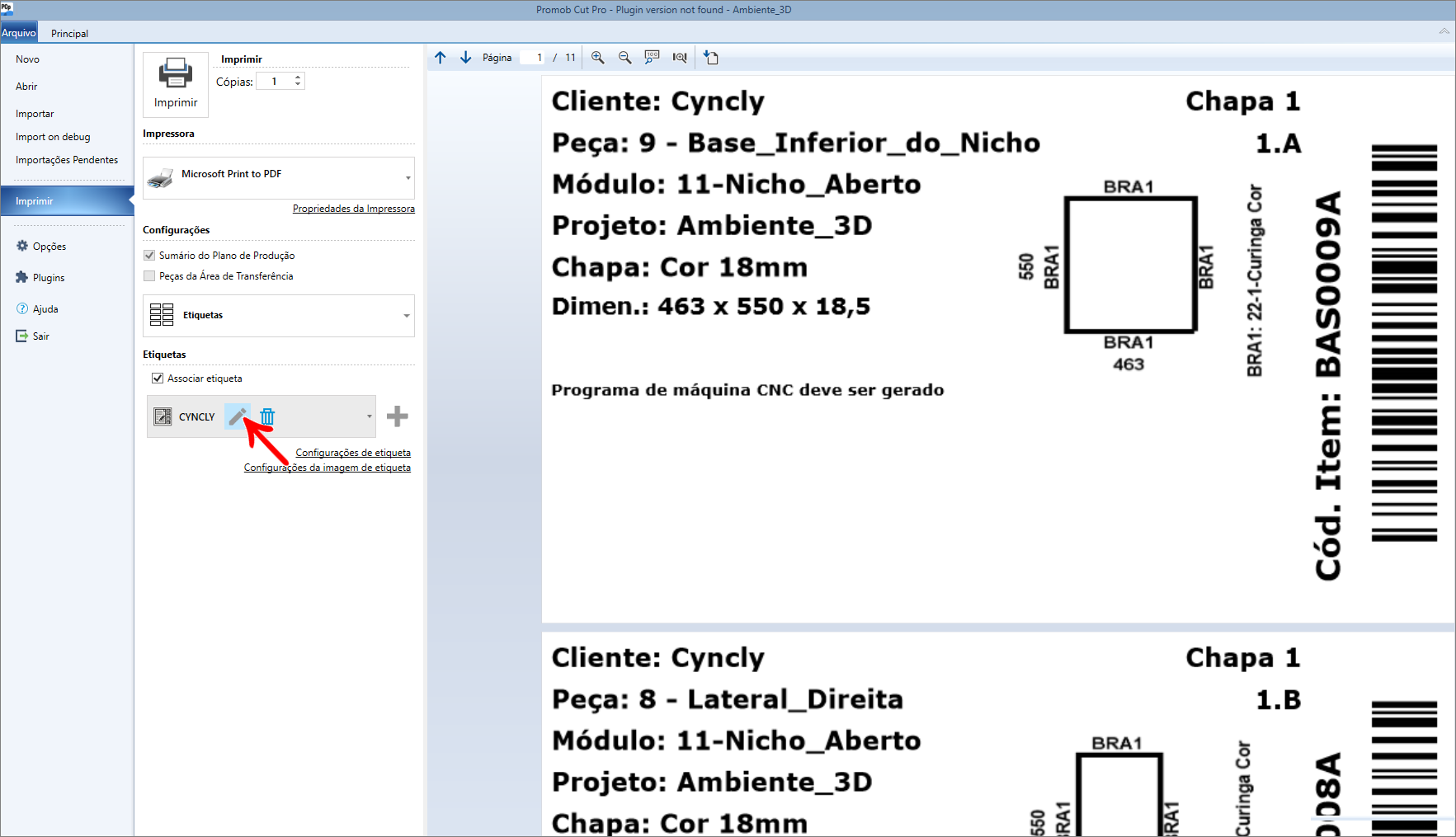

1. Posicione el mouse sobre la asociación deseada.
2. Haga clic en el ícono Editar .
Eliminar relación de diseños
1. Posicione el mouse sobre la asociación.
2. Haga clic en el ícono Eliminar .
IMPORTANTE:
|
Buenas prácticas
Siempre verifique la vista previa antes de imprimir
Confirme la compatibilidad entre diseño y dimensión
Cree asociaciones separadas para diferentes máquinas o tipos de etiqueta
Pruebe con PDF antes de enviar a producción
