Disponible a partir de la versión 5.60.39.0 de Promob
Este artículo explica las particularidades de la conversión de proyectos en formato .skp (SketchUp) a Promob, incluyendo limitaciones conocidas relacionadas con la precisión de las medidas.
Requisitos previos:
Antes de realizar la importación de archivos .skp, es necesario configurar el proyecto en SketchUp de forma adecuada: Para saber más sobre cómo realizar esta configuración, acceda al enlace, Cómo configurar el archivo .skp para importarlo a Promob.
Para saber más sobre cómo Importar el archivo SKP, haga clic aqu.
Diferencias de medidas en Promob
Durante la conversión de proyectos de SketchUp a Promob, puede haber pequeñas diferencias en los valores de las medidas mostradas. Esto no se debe a un fallo en Promob, sino a la forma en que SketchUp realiza internamente los cálculos de geometría.
¿Por qué sucede esto?
SketchUp utiliza internamente cálculos en pulgadas, aunque el usuario visualice el proyecto en milímetros, centímetros o metros.
Al exportar o integrar con otros software (como Promob), los valores pueden ser redondeados de acuerdo con el sistema de medidas.
Esta conversión es realizada de forma automática por SketchUp, y no es posible modificar este comportamiento, ya que el código de SketchUp es propietario.
Ejemplo práctico

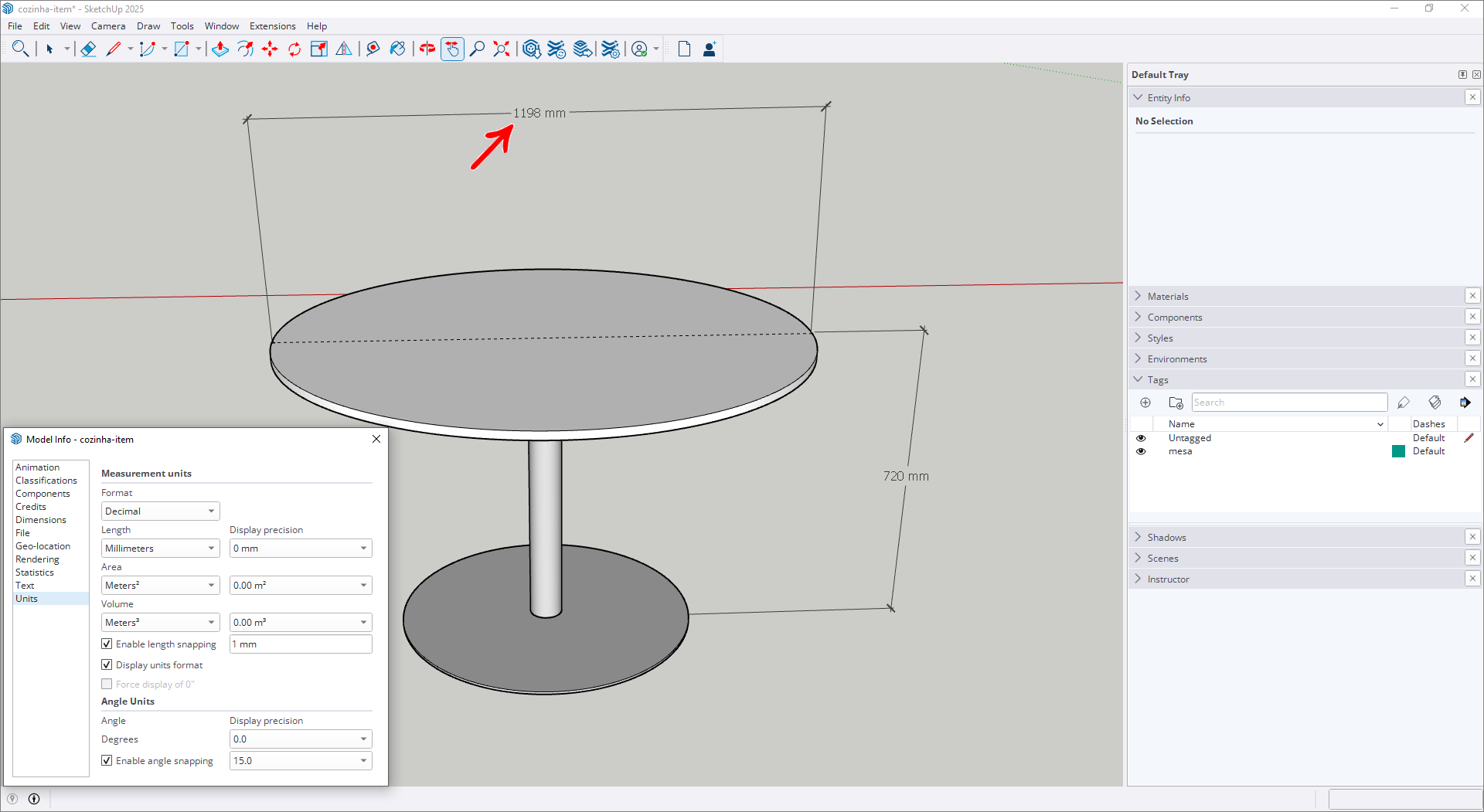

1. En SketchUp, un objeto puede presentar las siguientes medidas:
Ejemplo: Ancho del objeto en SketchUp 1198mm.

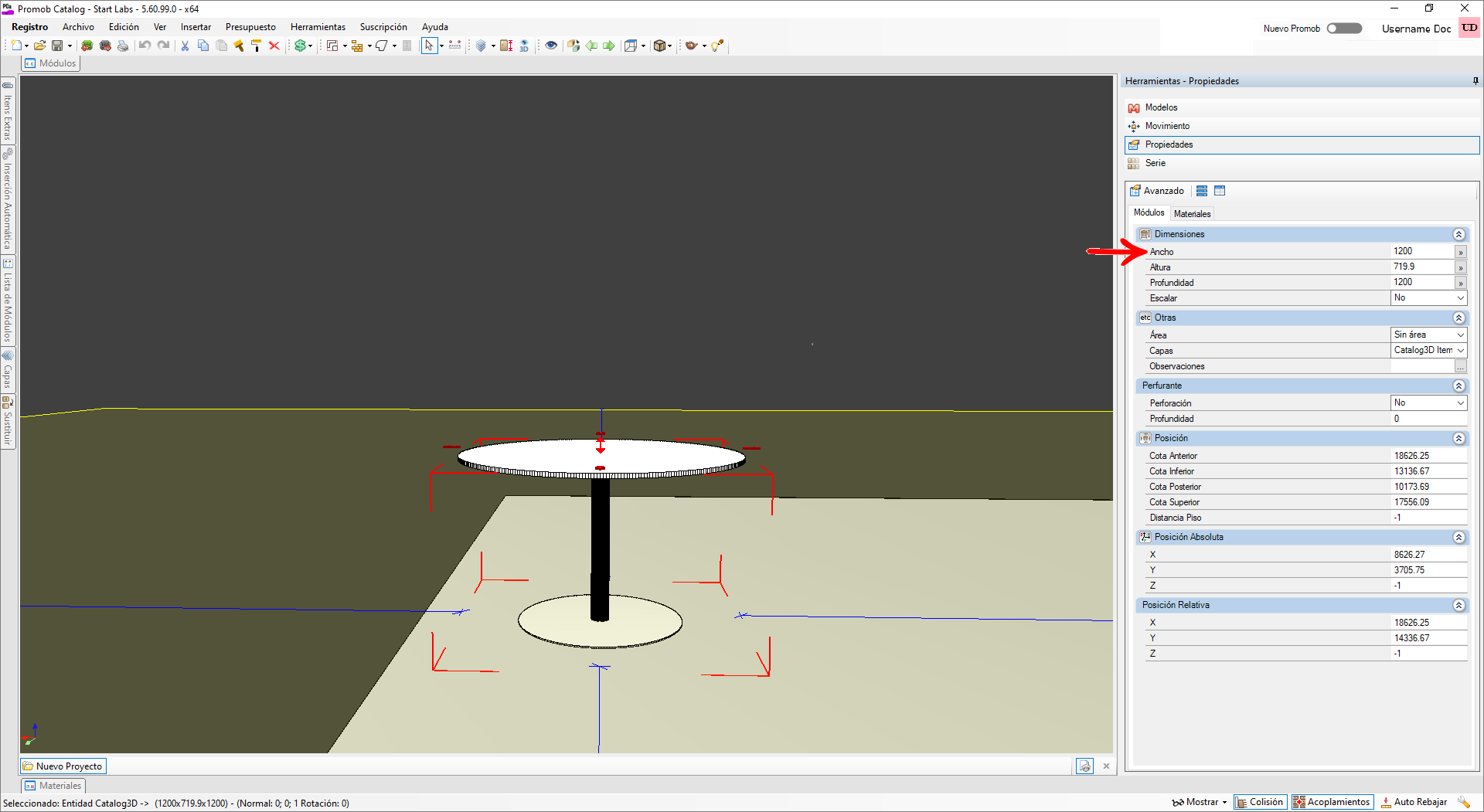

2. Al importar el mismo objeto a Promob, las medidas mostradas pueden ser redondeadas:
Ejemplo: Ancho del objeto en Promob 1200mm.
Detallado técnico
Los datos importados por Promob son calculados con base en los límites de la geometría informados por SketchUp:
Ejemplo tabla limits.Max:
| Nombre | Valor | Tipo |
| limits.Max | {(9826.27, 3705.75, 719.9)} | Point3D |
| X | 9826.27 | double |
| Y | 3705.75 | double |
| Z | 719.9 | double |
Ejemplo tabla limits.Min:
| Nombre | Valor | Tipo |
| limits.Min | {(8626.27, 2505.75, -0)} | Point3D |
| X | 8626.27 | double |
| Y | 2505.75 | double |
| Z | 0 | double |
IMPORTANTE:
En este ejemplo el Cálculo del tamaño total utilizado fue: limits.Max.X - limits.Min.X = 9826.27 - 8626.27 = 1200 mm.
El valor de 1200mm ya es proporcionado por SketchUp en el momento de la importación.

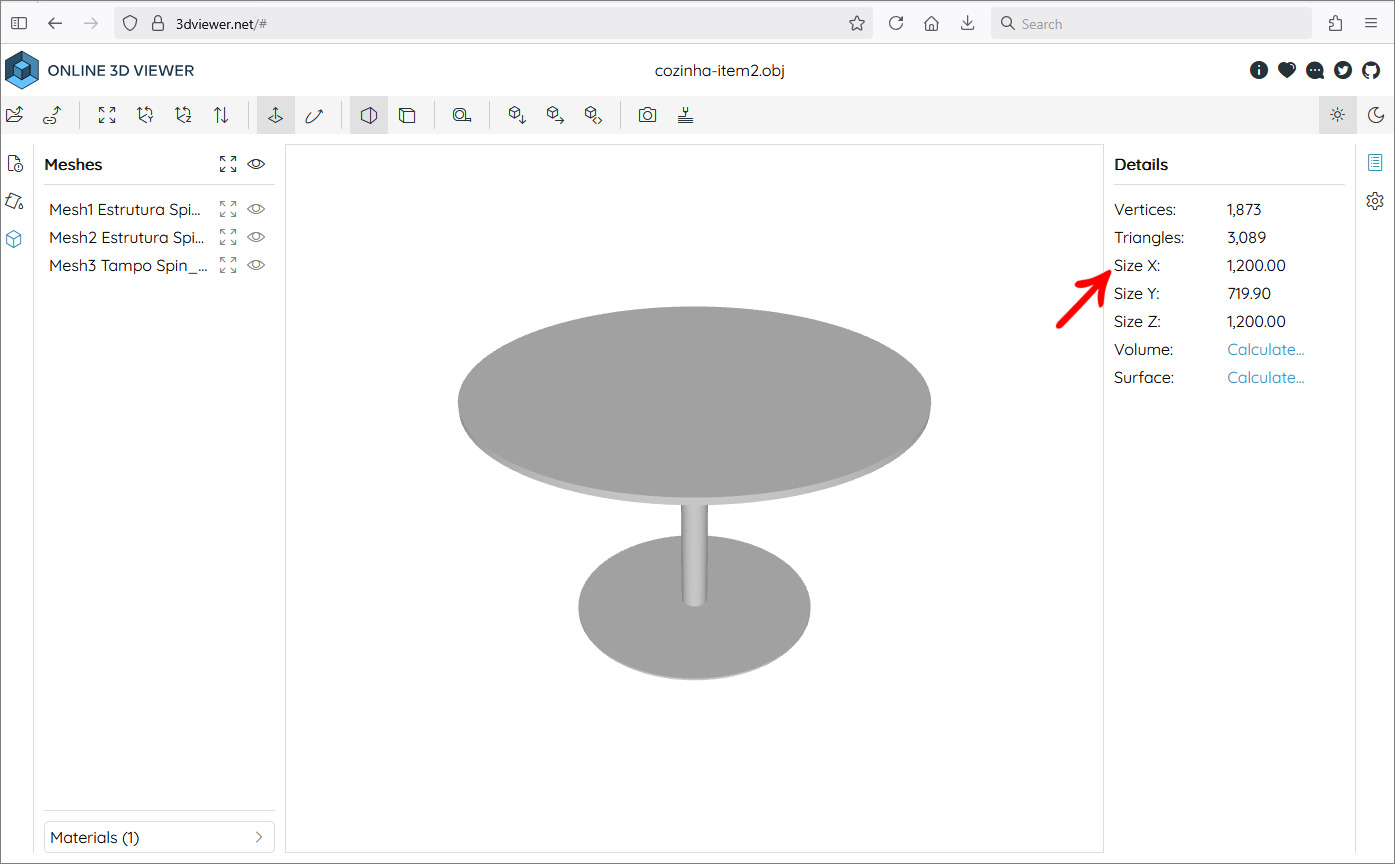

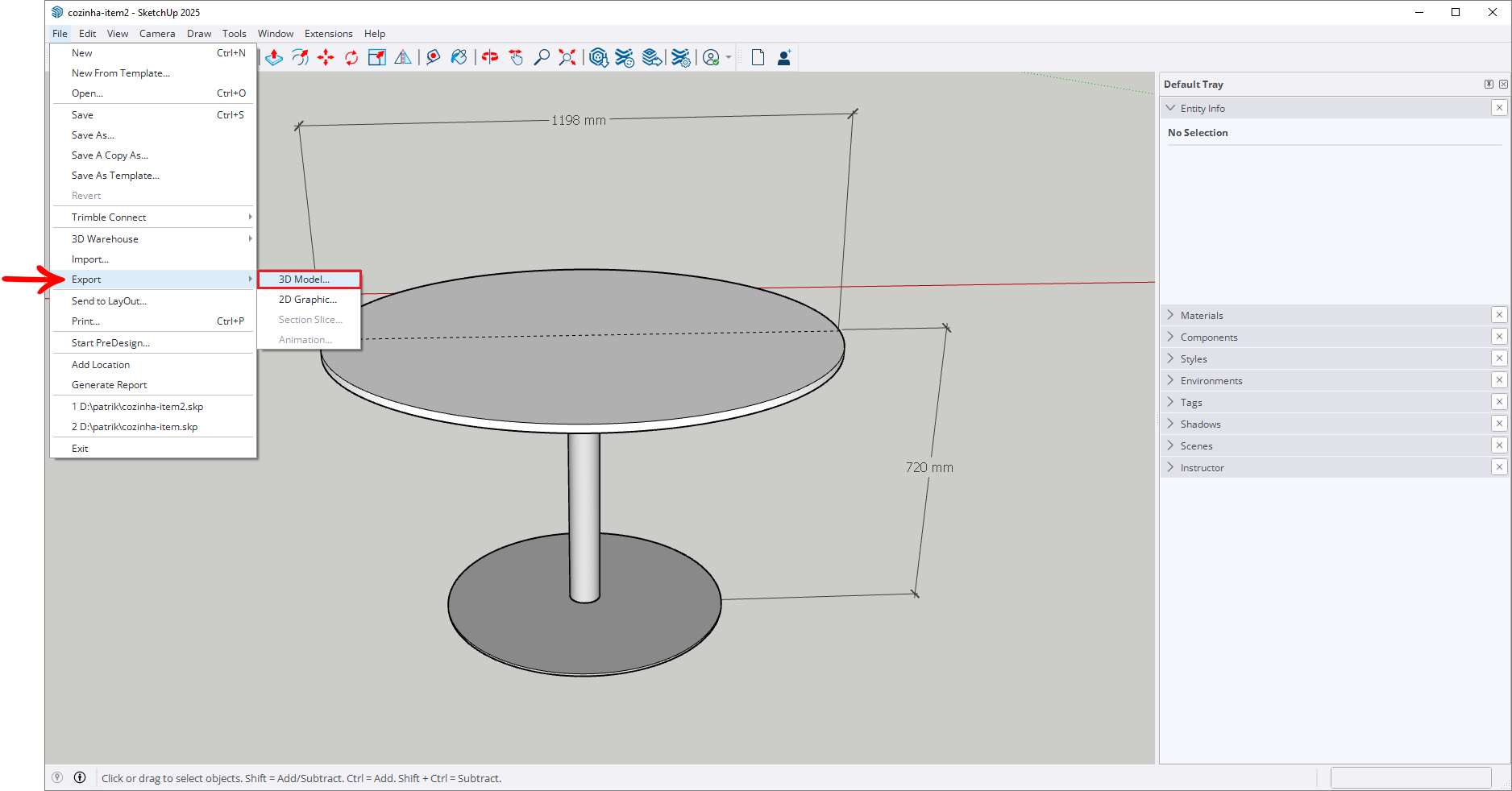

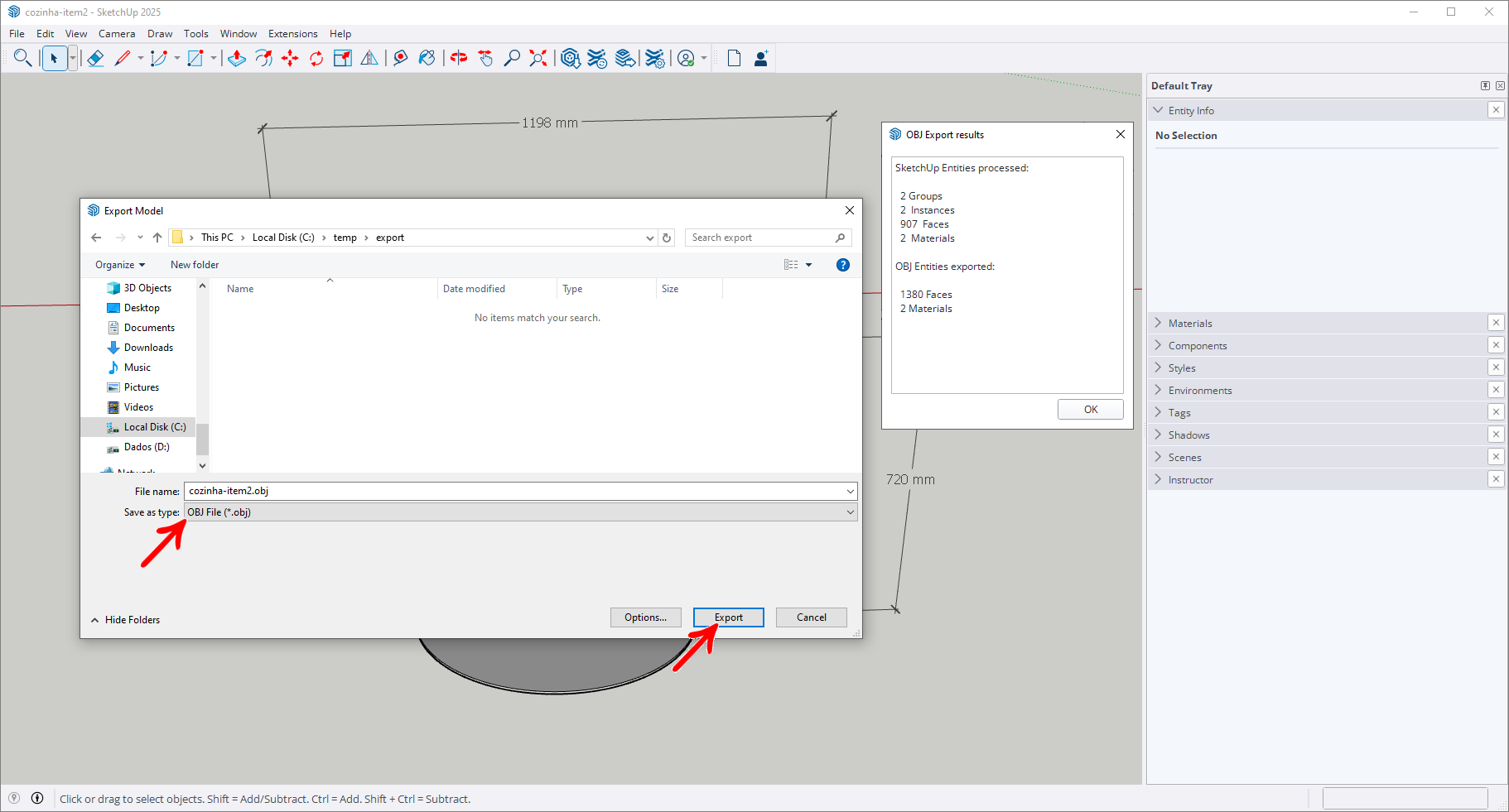

OBSERVACIONES: Esta diferencia de valores no indica error o fallo en la conversión realizada por Promob. La misma situación ocurre incluso si el proyecto es exportado en .obj directamente en SketchUp y visualizado en cualquier otro software de modelado, conforme a los ejemplos a continuación:
