El grupo de Manijas tiene varios conjuntos de posiciones, llamados Definición. En cada Definición hay varias posiciones llamadas Opciones.
A continuación se muestran los procedimientos relacionados con el posicionamiento de las manijas:
- Registrar el posicionamiento de la manija
- Aplicar las definiciones de posicionamiento
- Cambiar la dimensión entre el inicio de la puerta y el inicio de la manija
- Copiar definiciones de las manijas
- Restablecer el posicionamiento de la manija
Registrar el posicionamiento de la manija
Para registrar posiciones de manija:
1. Acceda al menú Registro - Módulos.
2. Seleccione el grupo de identificadores para el que desea registrar la ubicación a través del Árbol de navegación.

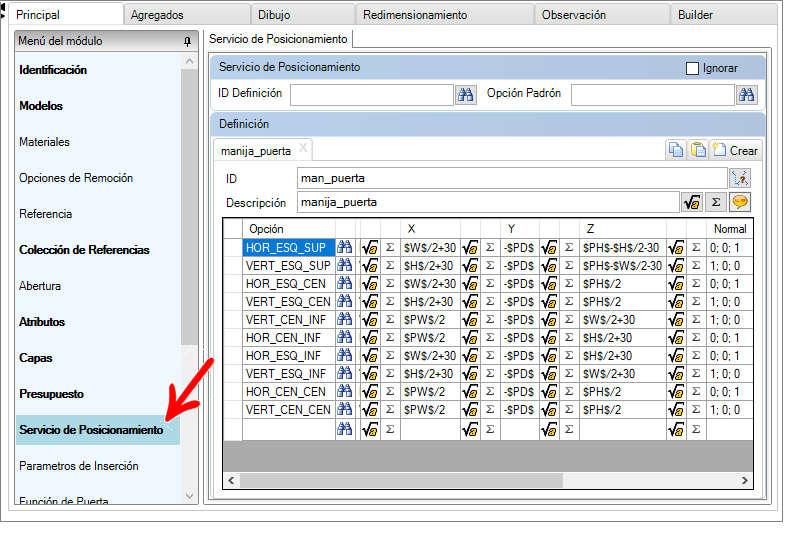

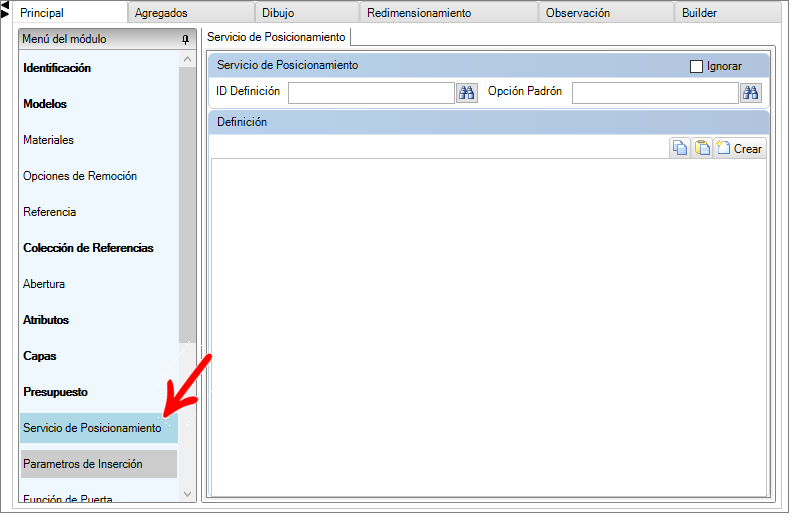

3. En la pestaña Principal, acceda a la pestaña Servicio de Posicionamiento.

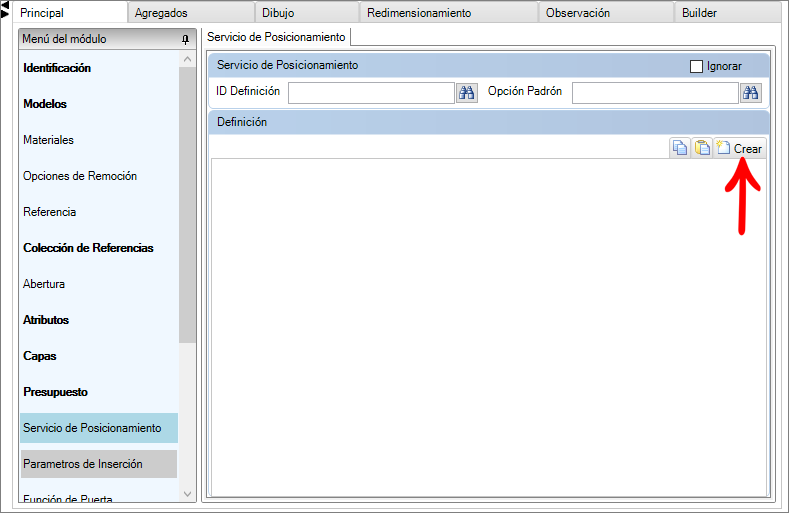

4. En la pestaña Definición, haga clic en Crear.

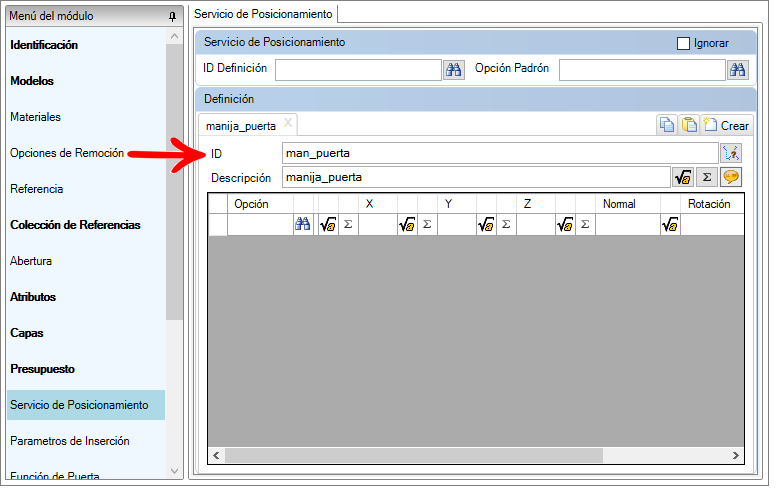

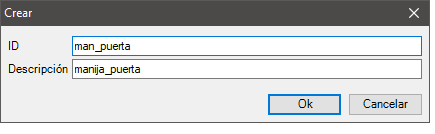

5. Complete los campos ID y Descripción para agrupar posiciones de manija.
Ejemplo: crear una agrupación para la colocación de tiradores de puertas rectos, otra para tiradores de puertas de perfil de aluminio, otra para cajones, etc.

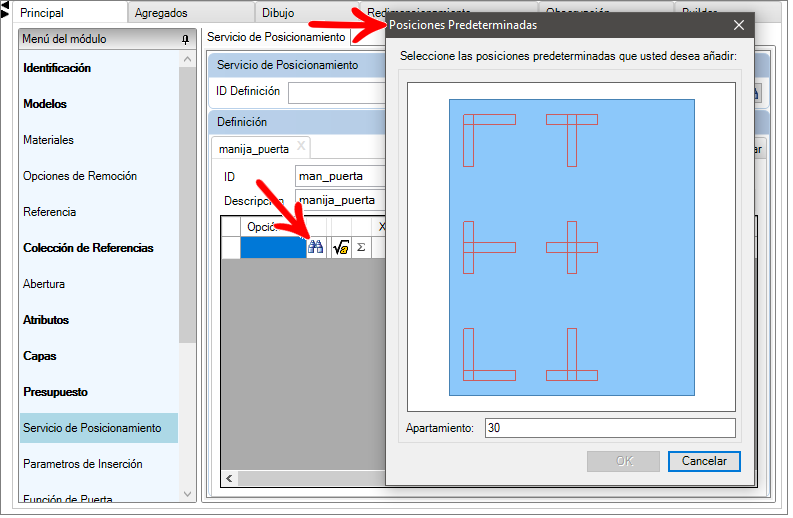

6. En la tabla, haga clic en el icono Buscar y seleccione las colocaciones estándar que desee añadir.

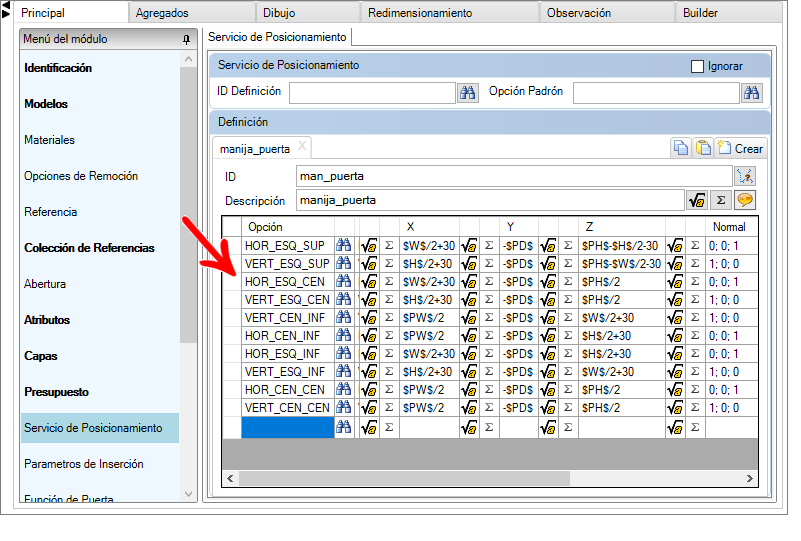

7. Haga clic en OK después de seleccionar las colocaciones para que aparezcan en la tabla.
8. Si lo desea, puede redefinir los campos Opción y Descripción. La información en Descripción se mostrará en el entorno, en el momento en que se cambien las colocaciones, después de aplicar los ajustes de la manija.
Aplicar las definiciones de posicionamiento
Después de registrar el posicionamiento de las manijas, es necesario aplicar las definiciones de posición en el agregado de manijas o en el grupo de manijas.
Para aplicar la configuración de ubicación:
1. Acceda al menú Registro - Módulos.
2. Seleccione el elemento que tiene el agregado de manijas o el grupo de identificadores del Árbol de navegación.
3. En la pestaña Agregados, seleccione el agregado de manija o el grupo de manijas .
4. Acceda a la pestaña Servicio de Posicionamiento agregada.

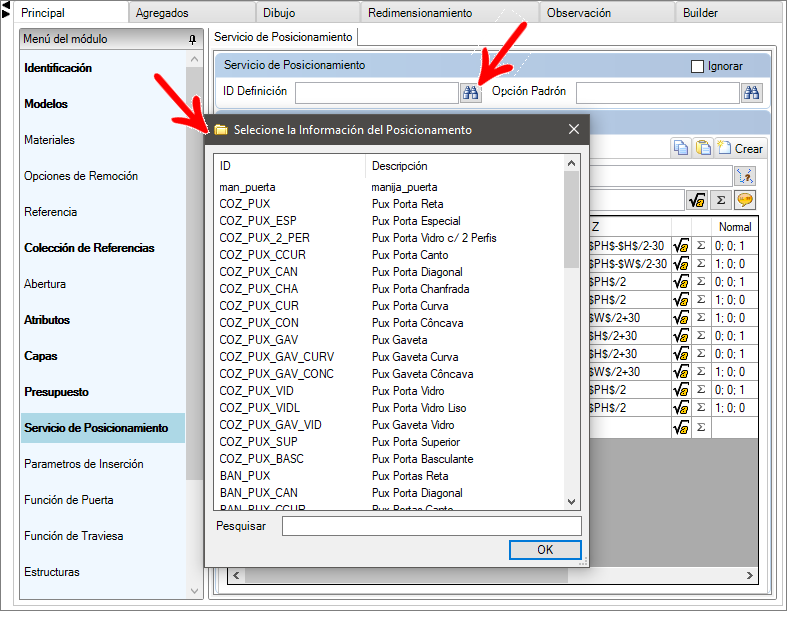

5. En Servicio de posicionamiento, haga clic en el icono Buscar del campo ID de definición y seleccione la agrupación de posicionamiento deseada.

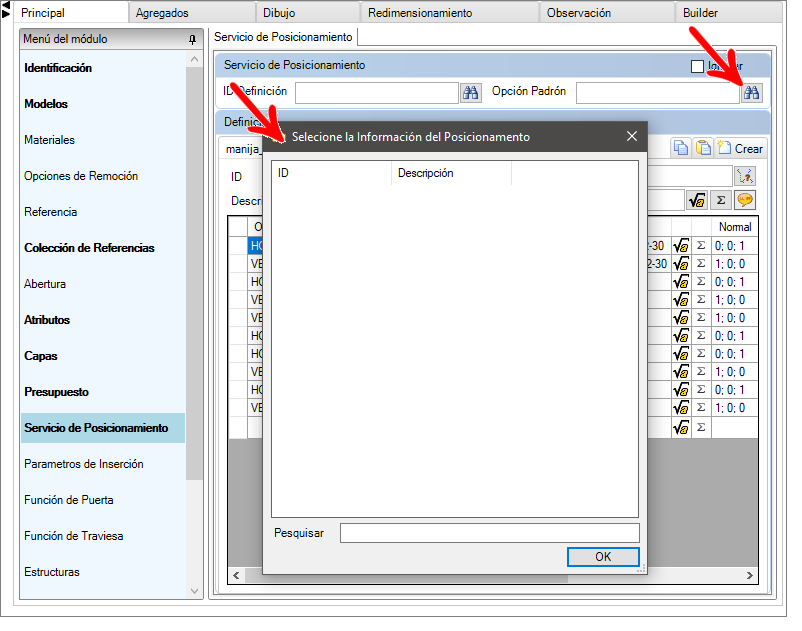

6. Después de seleccionar la agrupación, haga clic en el icono Buscar en el campo Opción Padrón y seleccione la posición por defecto de la puerta/frente.
7. Después de aplicar la definición, haga clic en el icono Actualizar en el encabezado.
8. Luego de aplicar la agrupación por defecto y definición de opciones en el servicio de posicionamiento, al insertar una puerta con este agregado en el entorno, en Posicionamiento se desplegarán las opciones de posicionamiento.
Cambiar la dimensión entre el inicio de la puerta y el inicio de la manija
Al definir los posicionamientos, puede ser necesario establecer la distancia entre el inicio de la parte delantera y el inicio del manija.
Para cambiar esta distancia:
1. Acceda al menú Registro - Módulos.
2. En el Árbol de navegación, seleccione el grupo de identificadores en el que se registraron las ubicaciones.
3. En la pestaña Principal, acceda a la pestaña Servicio de Posicionamiento.
4. En Definición, seleccione la agrupación de posicionamiento deseada y elija el posicionamiento en el que desea cambiar la distancia.

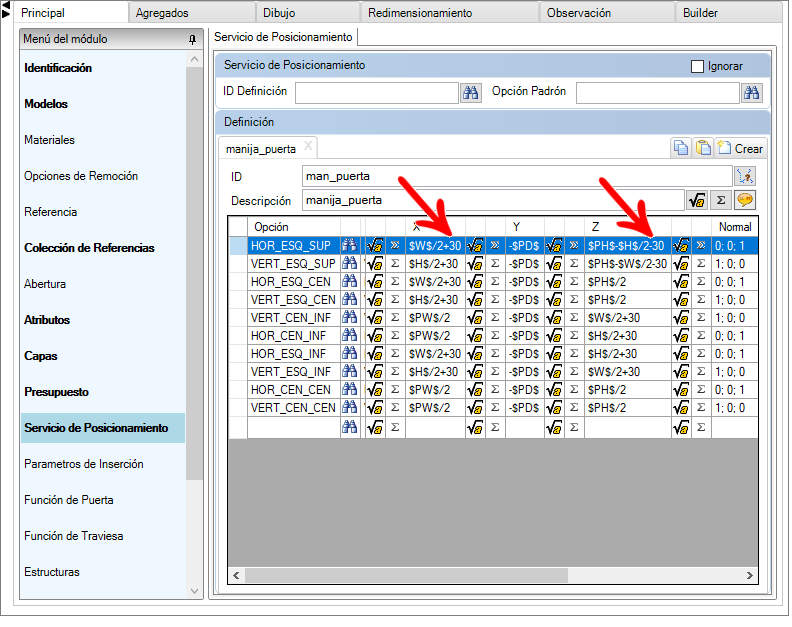

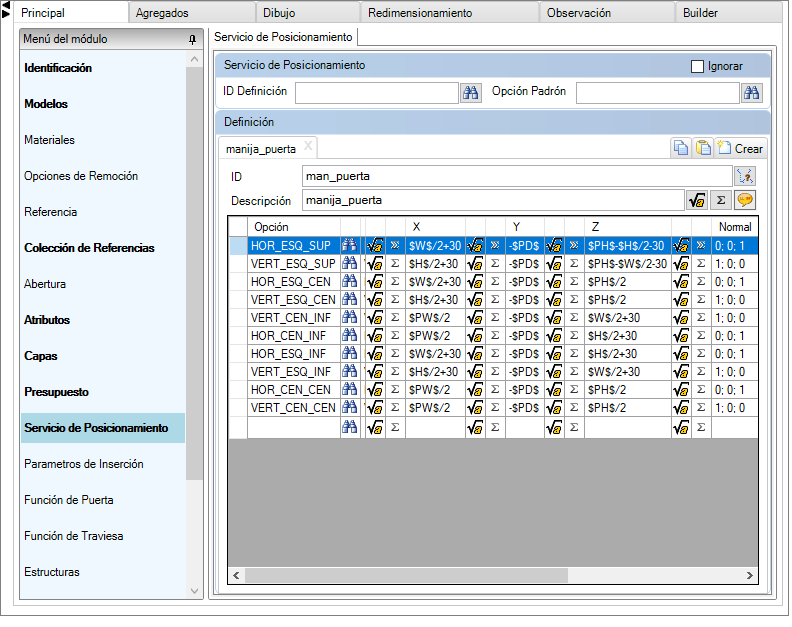

5. En las columnas X y/o Z, cambie los valores numéricos que se suman o restan en las fórmulas con los valores deseados.
En el siguiente ejemplo, el valor que se va a cambiar es 30.
6. Después de realizar los cambios, haga clic en el icono Actualizar en el encabezado.
Copian los ajustes de las manijas
Para no tener que repetir el registro de la posición del manija para todos los grupos de manijas de la biblioteca, puede copiar las definiciones de las manijas.
Para copiar definiciones de manijas de un grupo a otro:
1. Acceda al menú Registro - Módulos.
2. En el árbol de navegación, seleccione el grupo de manijas en el que se han registrado las posiciones.
3. En la pestaña Principal, acceda a la pestaña Servicio de Posicionamiento.

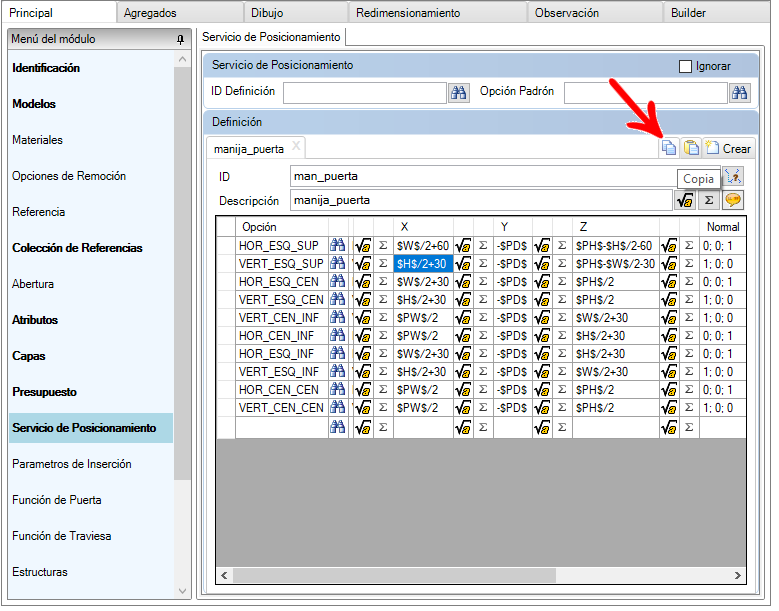

4. En Definición, seleccione la agrupación de posicionamiento que desea copiar y haga clic en el icono Copiar.
5. A continuación, seleccione en el Árbol de Navegación el grupo de manijas al que desea copiar los ajustes y acceda a su pestaña Posicionamiento.

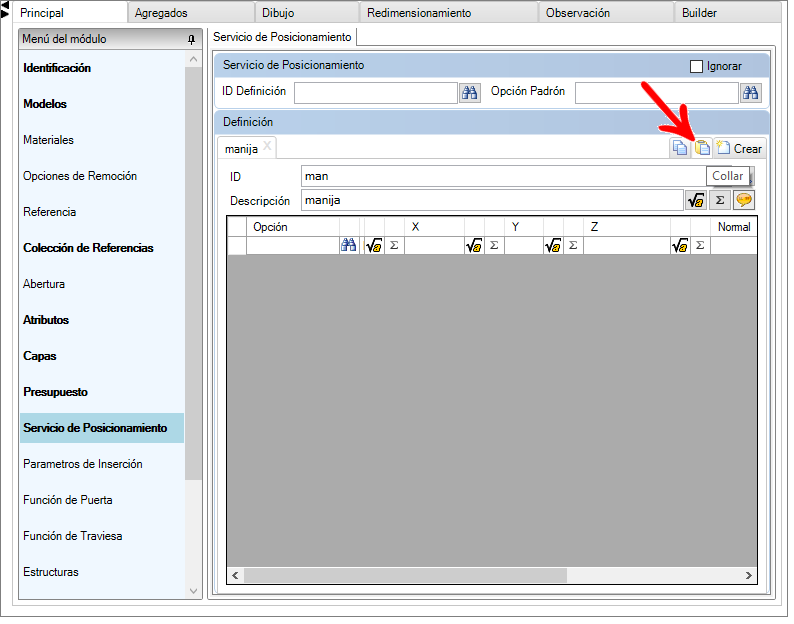

6. En la Definición, haga clic en el icono de Collar.
7. Ahora se mostrarán los ajustes.
8. Después de realizar los cambios deseados, haga clic en el icono Actualizar en el encabezado.
Restablecer el posicionamiento de la manija
Cuando un módulo que tiene manijas con definición de posicionamiento definida debe tener las manijas insertadas en otra posición en el entorno, es necesario redefinir el posicionamiento. En esta situación se realiza una redefinición del posicionamiento en el módulo final.
Para restablecer la ubicación de la manija:
1. Acceda al menú Registro - Módulos.
2. Seleccione el elemento que tiene los agregados en el árbol de navegación. Ejemplo: el gabinete que se reiniciará en su (s) puerta (s).
3. Vaya a la pestaña Agregados y seleccione el agregado que tiene la definición de posicionamiento que debe ser redefinida. Ejemplo: La puerta que tiene manijas agregadas.

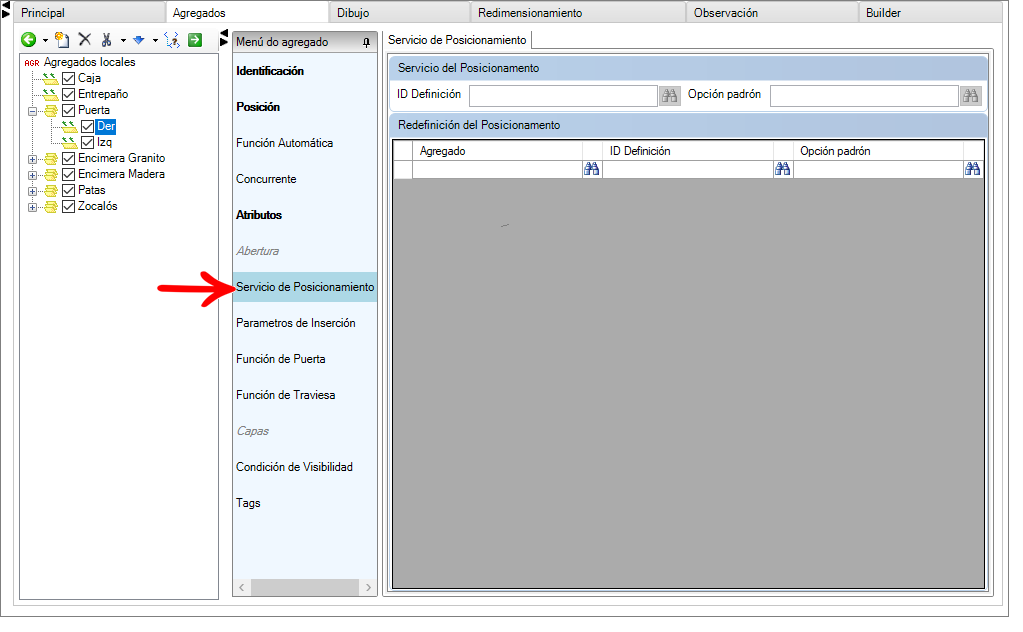

4. A continuación, acceda a la pestaña Servicio de Posicionamiento del agregado.

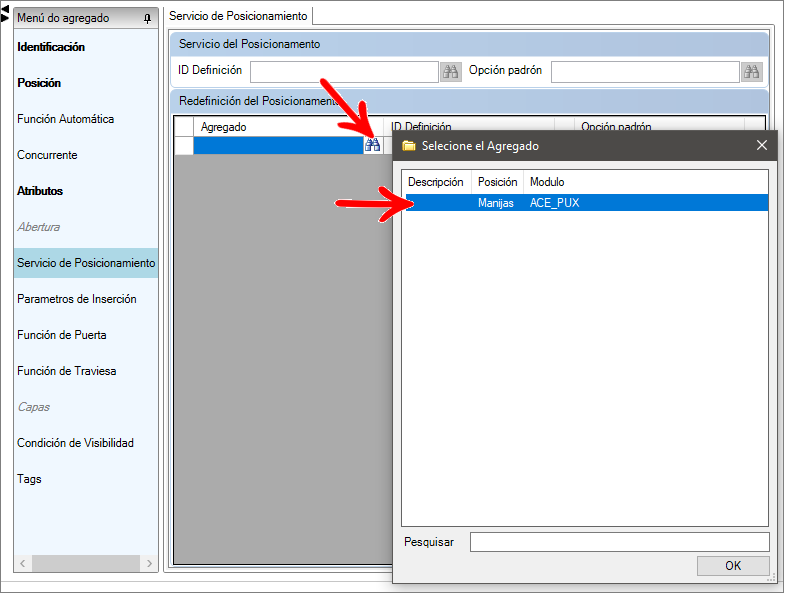

5. En Redefinición del Posicionamento, en la columna Agregado, haga clic en el icono Buscar, seleccione el agregado que debe tener el restablecimiento y haga clic en OK.

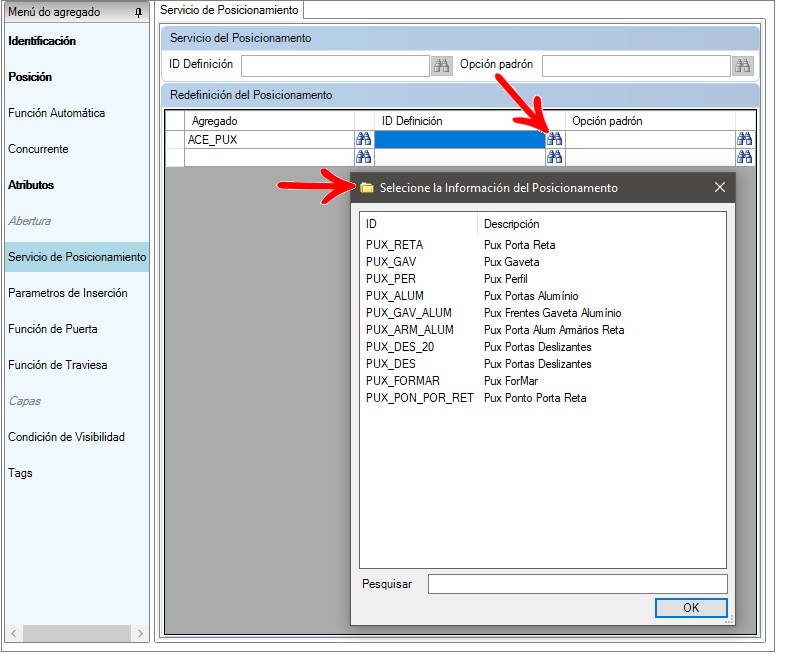

6. A continuación, haga clic en el icono Buscar en el campo Definición de ID, seleccione la definición que debe aplicarse a este elemento y haga clic en Aceptar.
7. Haga clic en el icono Buscar del campo Opción padrón, seleccione la opción de posicionamiento que debe ser la opción por defecto en el momento de la inserción del módulo en el entorno y haga clic en Ok.
8. Después de aplicar todos los ajustes de restablecimiento de la posición, haga clic en el icono Actualizar para aplicar los cambios.
