Cuando un determinado diseño se utiliza en más de un artículo, es posible registrarlo en una Colección de Dibujos, por lo que no es necesario registrar el mismo diseño repetidamente.
Registrar una Colección de Dibujos
Para registrar Design Collection:
1. Acceda al menú Registro - Módulos.
2. Seleccione el grupo padre en el que se utilizará el diseño a medida que vaya registrando elementos en Promob a través del Árbol de Navegación.
Ejemplo: Si se va a utilizar una caja de encimera en Cocinas, seleccione el grupo Cocinas.

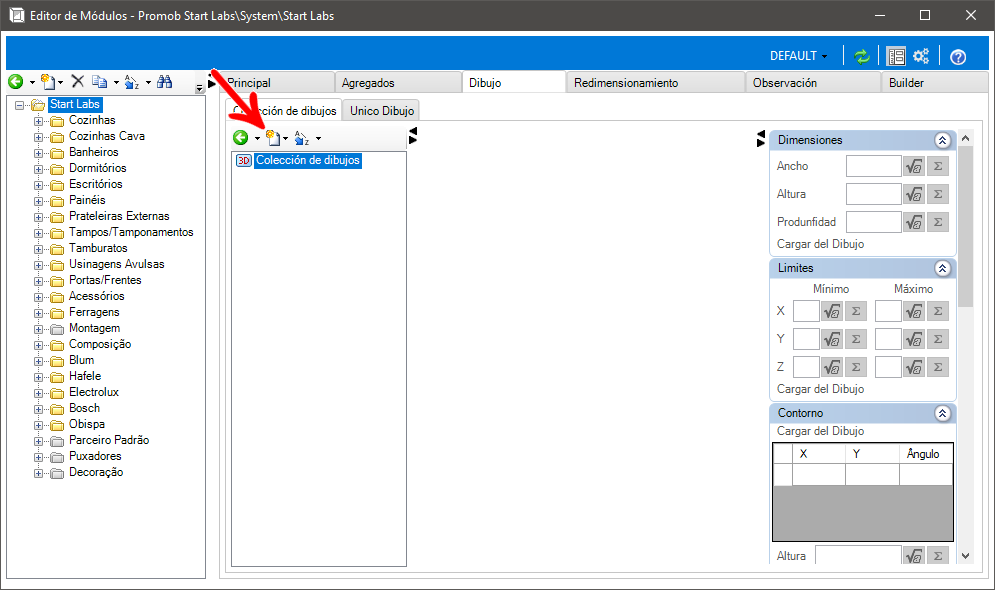

3. Vaya a la pestaña Dibujo y haga clic en Nuevo.

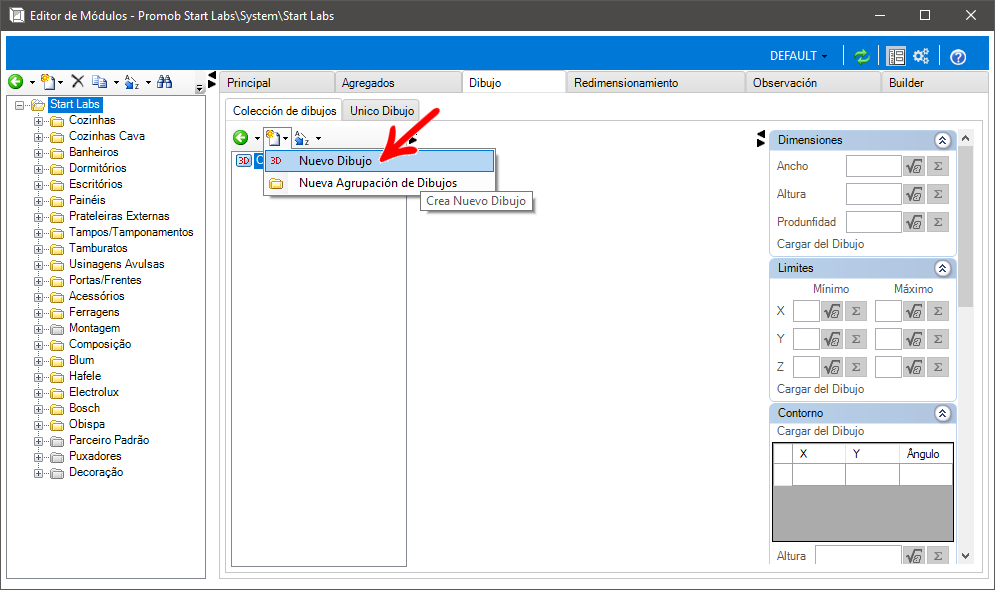

4. Seleccione Nuevo dibujo.

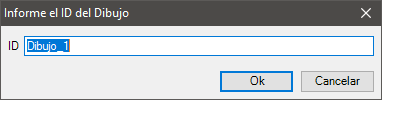

5. Ingrese la ID del dibujo.

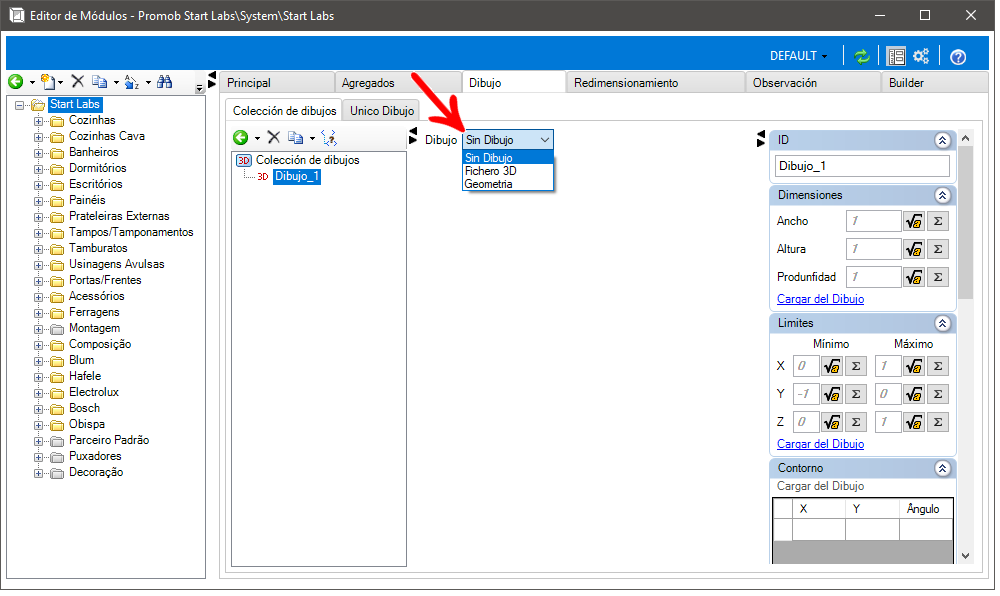

6. En el campo Dibujo, seleccione el tipo de dibujo que desea añadir.
7. Al seleccionar el tipo de diseño de Archivo 3D, la ventana para seleccionar el archivo de dibujo se abrirá automáticamente. Haga clic aquí para consultar los parámetros de los dibujos aceptados por Promob.

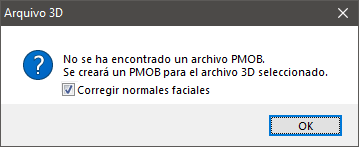

8. Después de seleccionar el archivo 3D, se mostrará el siguiente mensaje. Marque la opción Corregir normales de caras para que la corrección de caras se realice automáticamente.
Registrar módulos usando Dibujo de Colección
Para configurar un módulo usando el diseño de colección:
1. Acceda al menú Registro - Módulos.
2. Seleccione en el árbol de navegación el módulo al que desea asociar el dibujo.
3. Acceda a la pestaña Dibujo y, en el campo Dibujo, elija el diseño de la colección.
IMPORTANTE: Solo los dibujos de la colección registrados en los grupos principales del elemento seleccionado se mostrarán en la lista.
4. En la pestaña Principal, complete los campos de la pestaña Dimensionamiento.
5. Una vez realizados los cambios, haga clic en el icono de actualización de la cabecera.
