A continuación, se presentan los procedimientos relacionados con las funciones de Travessas y Frisos:
- ¿Cómo crear la función de traviesas o frisos?
- Editor de Traviesas o Frisos
- Como fazer a configuração de funções de travessas ou frisos?
- ¿Cómo configurar las funciones de traviesas o frisos?
- ¿Cómo definir el montaje estándar de traviesas o frisos?
- ¿Cómo asociar la función de los travesaños en el registro del módulo?
- ¿Cómo puedo habilitar la opción Editor de travesaños en una puerta?
- ¿Cómo hacer dibujos de traviesas o frisos?
- ¿Cómo hacer la redefinición de variables para traviesas o frisos?
- ¿Cómo definir que una traviesa no corte el panel de la puerta?
- ¿Cómo identificar si la traviesa o los frisos insertados en el ambiente 3D son ocultos o aparentes?
- ¿Cómo definir la orientación vertical de una traviesa o frisos?
- ¿Cómo definir si el Editor de Traviesas será visible?
- ¿Cómo cambiar la nomenclatura del Editor de Traviesas?
¿Cómo crear la función de traviesas o frisos?
Para crear la función de traviesas:

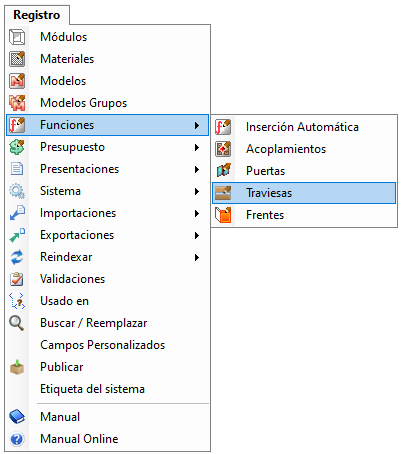

1. Acceda al menú Registro – Funciones – Traviesas.

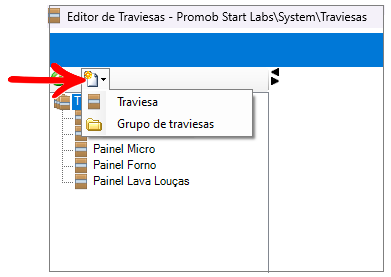

2. Si ya tiene un grupo de travesaños, haga clic sobre el grupo y luego en Nuevo – Traviesa, o seleccione Grupo de traviesas.

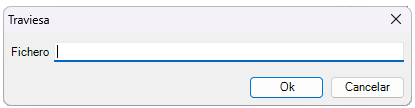

3. Complete el campo Archivo con el nombre deseado, siguiendo el estándar de registro de ID, sin caracteres especiales.

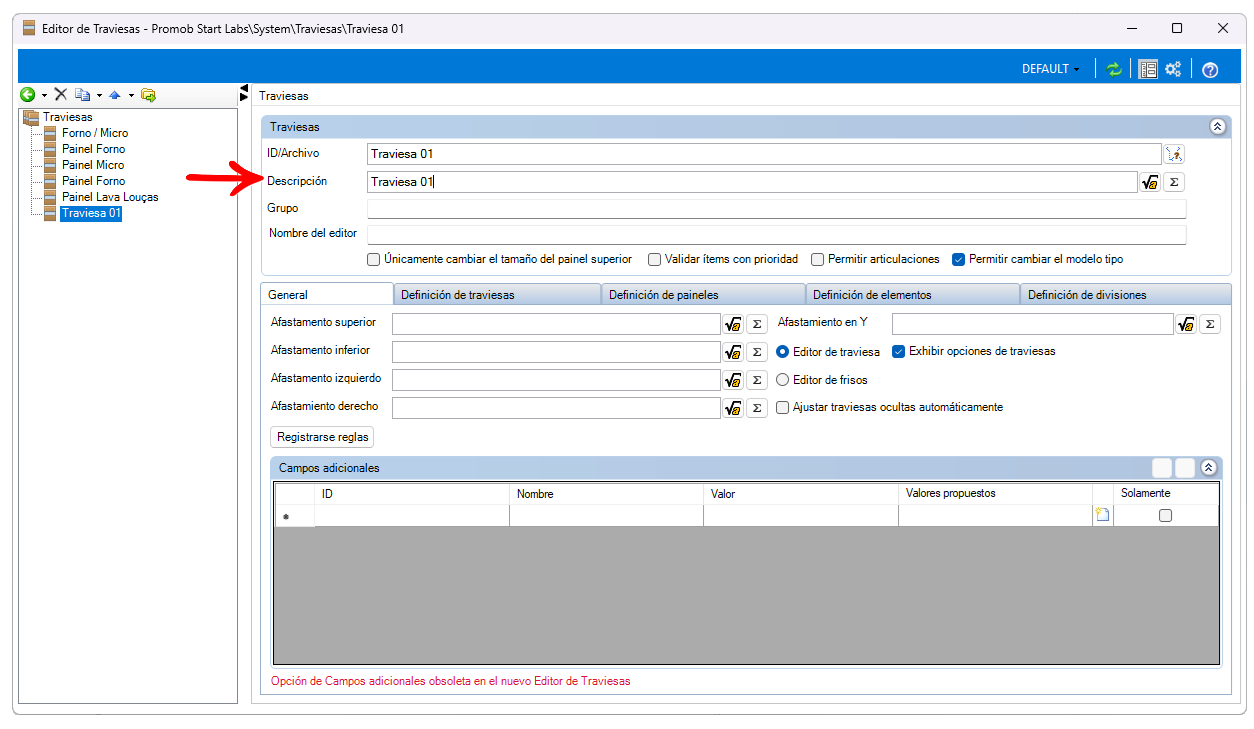

4. La información registrada se mostrará en el campo destacado. Complete el campo Descripción según lo desee.
5. Seleccione el travesaño creado y realice las configuraciones necesarias.
Para seleccionar qué editor desea utilizar, simplemente elija el siguiente campo:

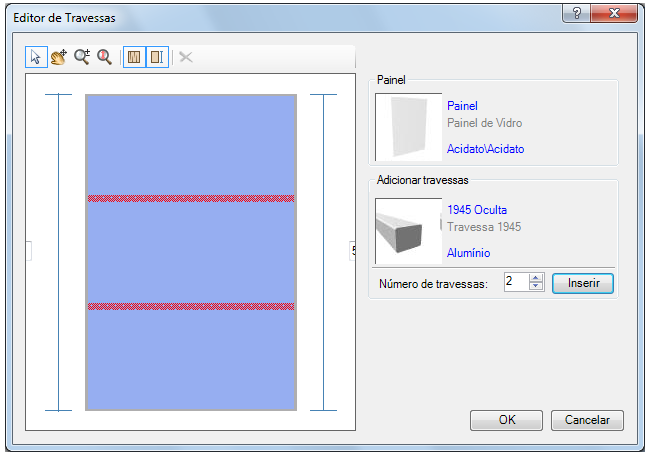

Editor de Traviesas o friso
El Editor de Travesaños tiene la función de configurar los travesaños según las necesidades del usuario.
Para acceder al Editor, siga estos pasos:

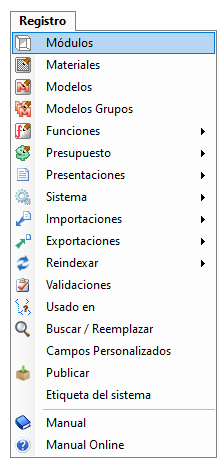

1. Acceda al menú Registro – Módulos.

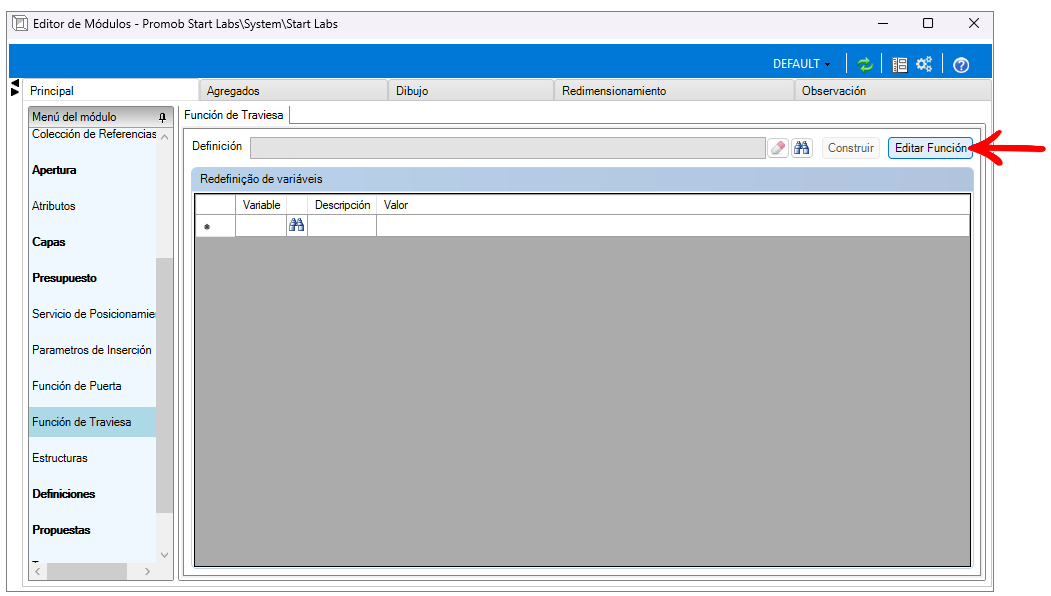

2. A continuación, haga clic en Función de Traviesa en el menú Principal y seleccione la opción Editar Función.

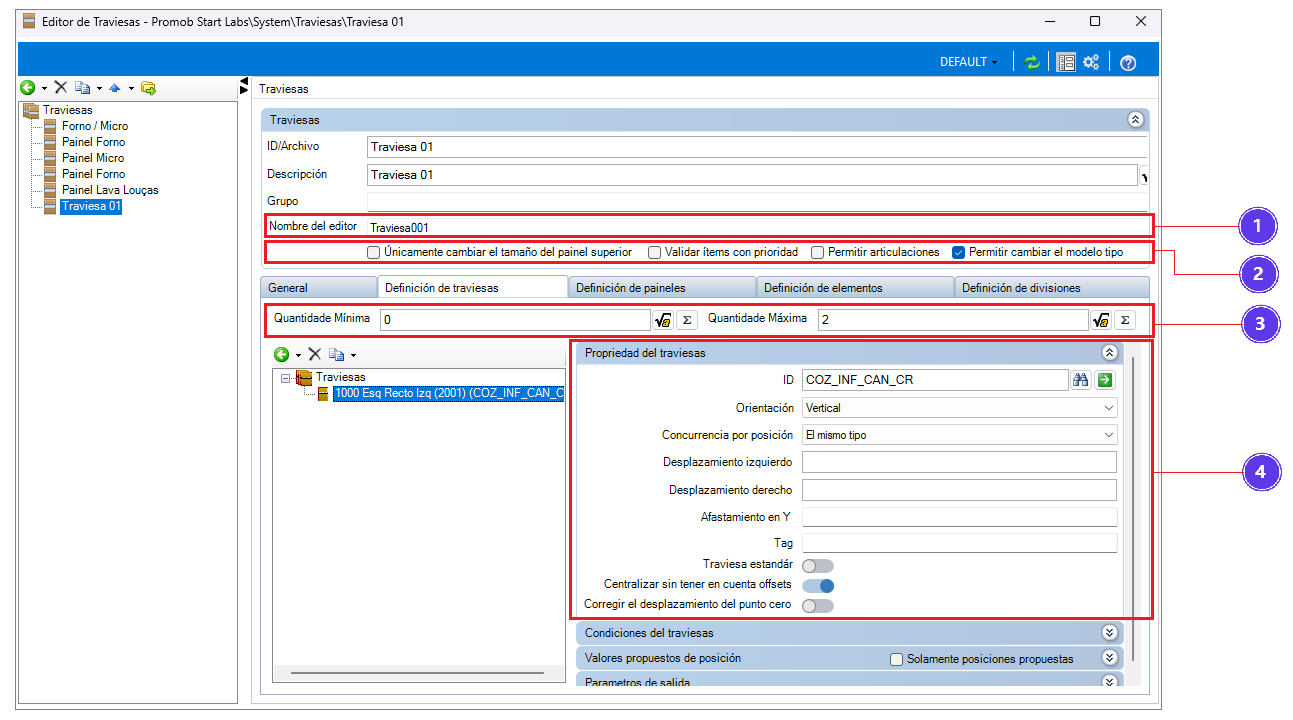

3. Se abrirá la siguiente pantalla.
Menu 01:
Nombre del Editor: esta opción permite nombrar el editor que aparecerá en el Entorno 3D de Promob del Socio. Si el campo no se llena, se asumirá el valor predeterminado, Editar Traviesas.
Menu 02:

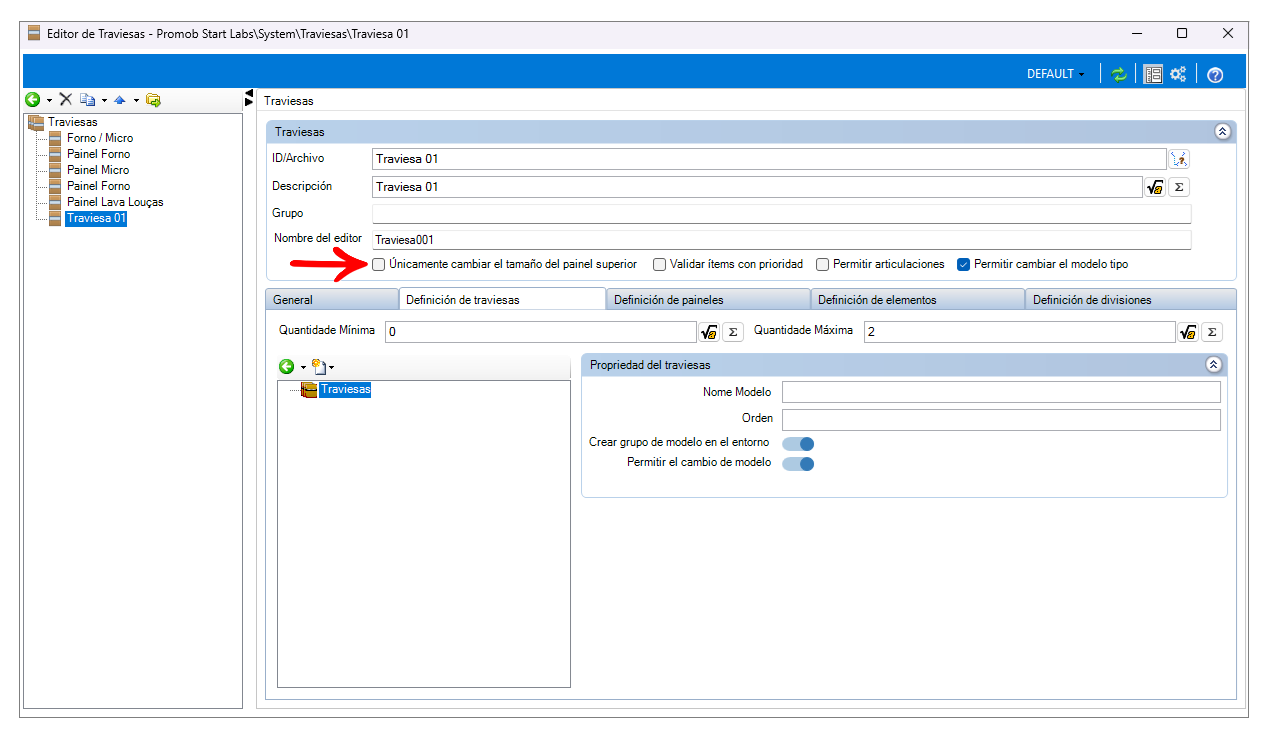

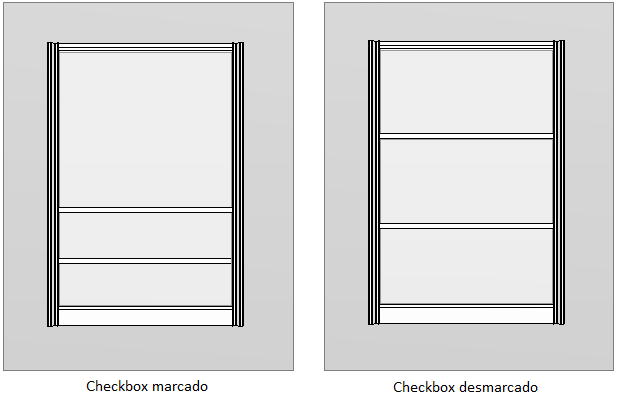

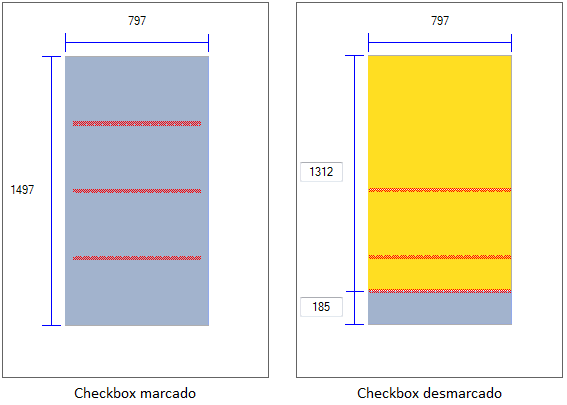

Unicamente cambiar el tamaño del painel superior: esta opción puede marcarse si desea que, al redimensionar la altura de la puerta, solo el panel superior sufra cambios en las dimensiones.
Validar ítems con prioridad: con esta opción seleccionada, Promob validará los elementos que tienen prioridad, según las necesidades del usuario.
Permitir Articulaciones: permite que la función realice una unión.
Permitir cambiar el modelo tipo: permite que en la función se puedan cambiar los modelos.
Menu 03:
Cantidad máxima: Configura la cantidad máxima de traviesas.
Cantidad mínima: Configura la cantidad mínima de traviesas.
Menu 04:
ID: Muestra la ID del elemento (traviesa o grupo) seleccionado. Es posible modificarla haciendo clic en el ícono Localizar.
Orientación: configura la orientación de la traviesa: Horizontal o Vertical.
Concurrencia por posición: configura el tipo de competencia aplicada o ninguna competencia.
Desplazamiento izquierdo: permite definir el desplazamiento a la izquierda de la traviesa.
Desplazamiento derecho: permite definir el desplazamiento a la derecha de la traviesa.
Afastamiento en Y: permite definir el desplazamiento en Y de la traviesa.
Tag: permite que, al cambiar el modelo de la traviesa, Promob lo aplique en todas las traviesas con la misma etiqueta (Tag), si el usuario lo desea.
Traviesa estandár: permite definir si la traviesa seleccionada es la que se insertará por defecto en el editor, en caso de que la inserción automática esté habilitada.
Centralizar sin tener en cuenta offsets: permite definir que la traviesa se colocará centrada en el panel, sin tener en cuenta los desplazamientos (offsets). Esta opción es útil cuando los desplazamientos son diferentes entre sí y es necesario tener paneles de dimensiones iguales.
Corregir el desplazamiento del punto cero: esta opción debe habilitarse cuando la traviesa sea aparente (corte el panel) y no tenga un diseño simétrico. De esta manera, Promob desconsidera la regla que corta solo la mitad de la altura de la traviesa y corta el vidrio correctamente, según las necesidades del cliente.

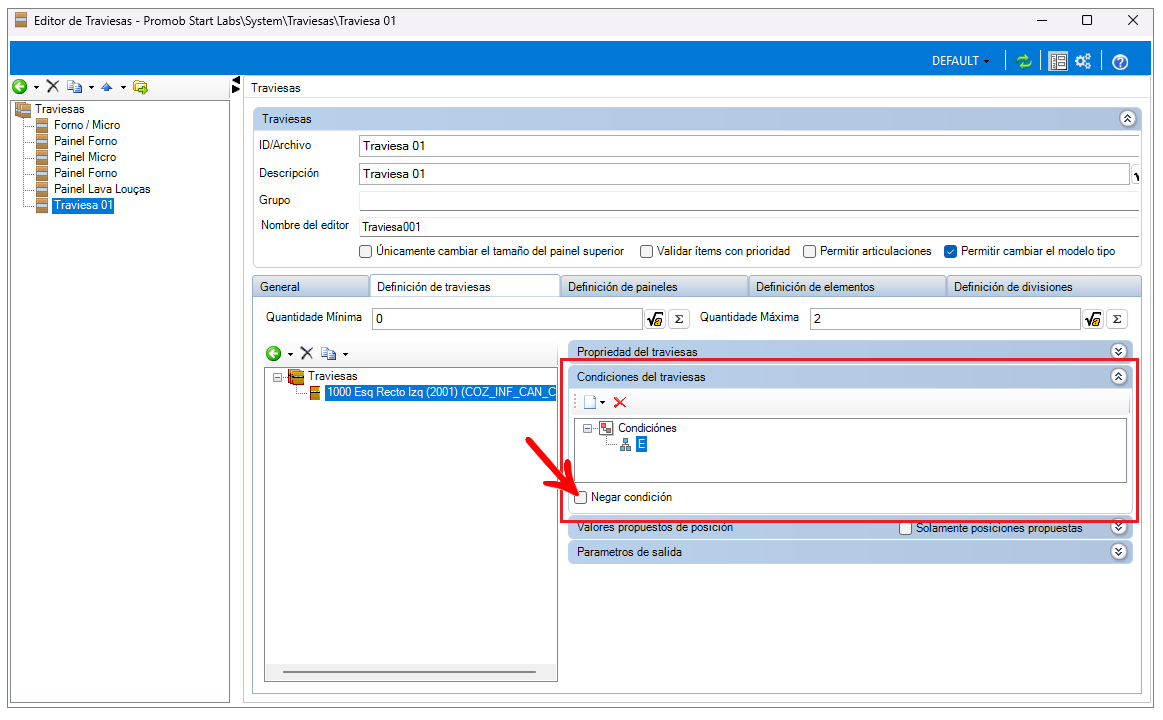

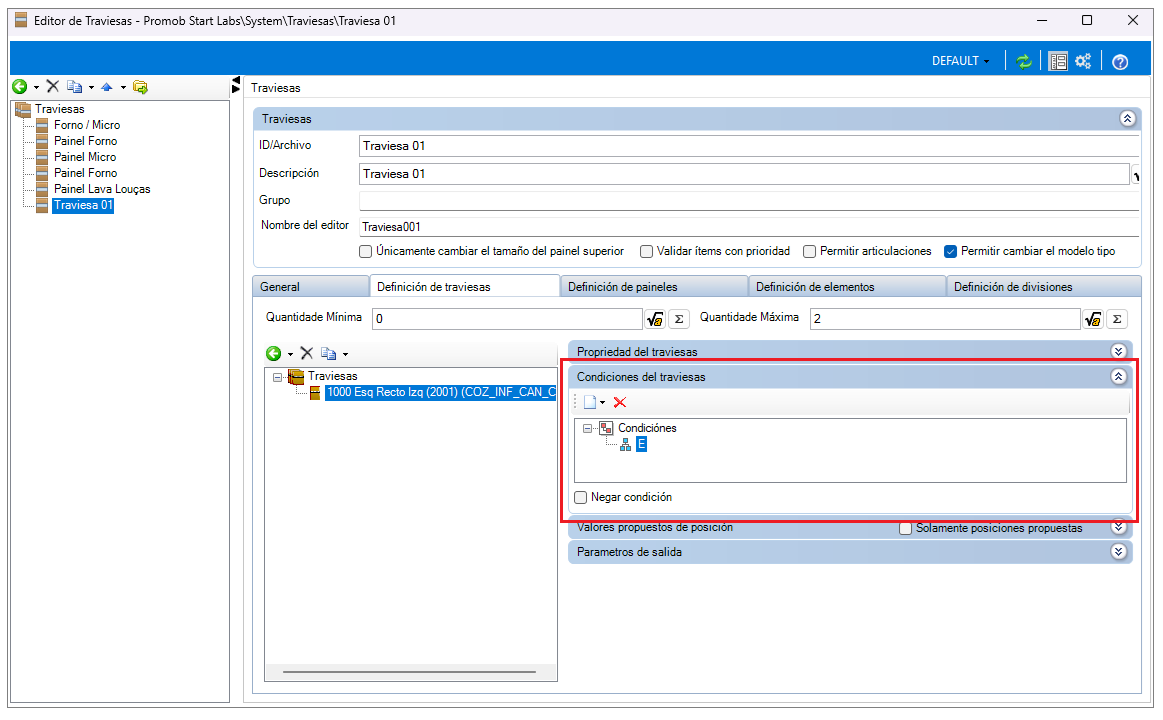

Condiciones del Traviesas: permite configurar las condiciones de visibilidad para el elemento seleccionado.
Debe definir cuáles son las condiciones de visibilidad de las traviesas. Puede elegir entre las condiciones ya disponibles en el Catalog, determinando si se considerará una condición X o una condición Y, o si se considerará una condición X y una condición Y, según lo que se necesite.
Para considerar lo opuesto de la condición, haga clic en Negar condición.
Ejemplo:
Condición: Considerar traviesas con un ancho superior a 60 cm.
Condición negada: No considerar traviesas con un ancho superior a 60 cm.
¿Cómo configurar las funciones de traviesas o frisos?
A través del registro de funciones de travesaños, es posible configurar la función para que, al insertar la puerta en el entorno 3D, en las propiedades del elemento, se muestre la opción Editar Traviesas.
Para configurar funciones de traviesas:
1. Después de crear la función de travesaños, acceda al editor de funciones de travesaños. Marque la opción Únicamente cambiar el tamaño del painel superior si desea que, al redimensionar la altura de la puerta, solo el panel superior se vea afectado por el cambio de dimensiones.

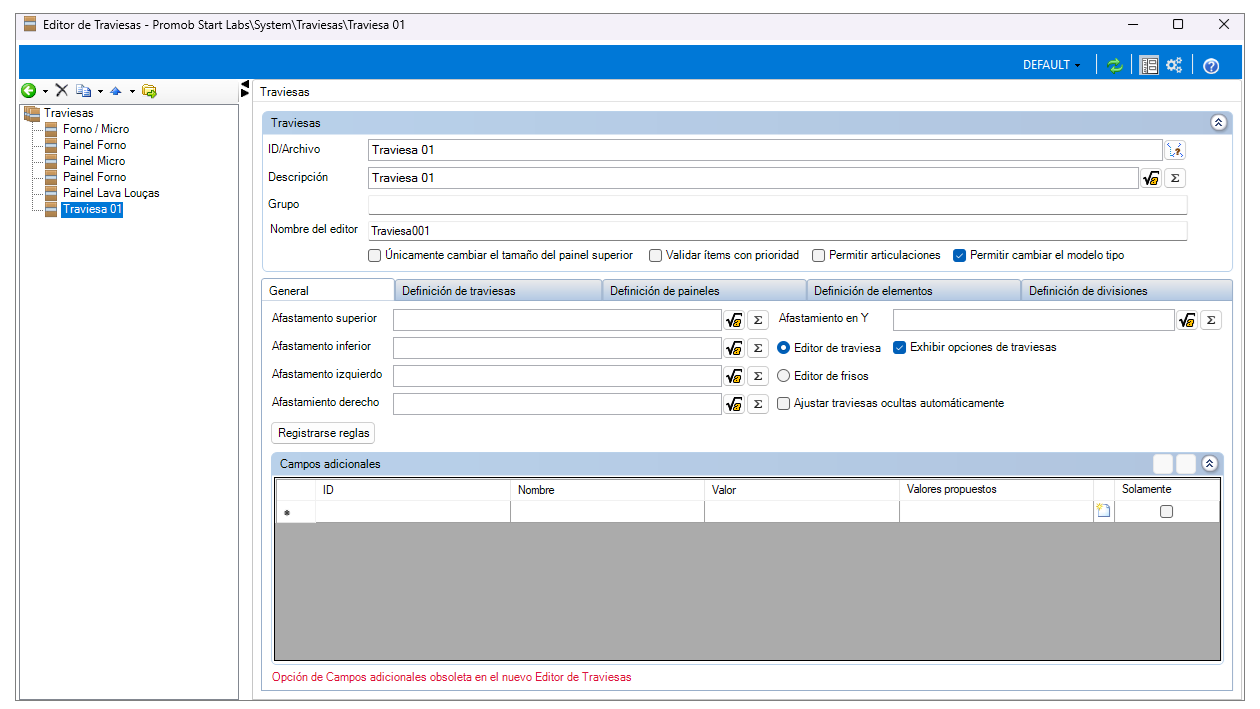

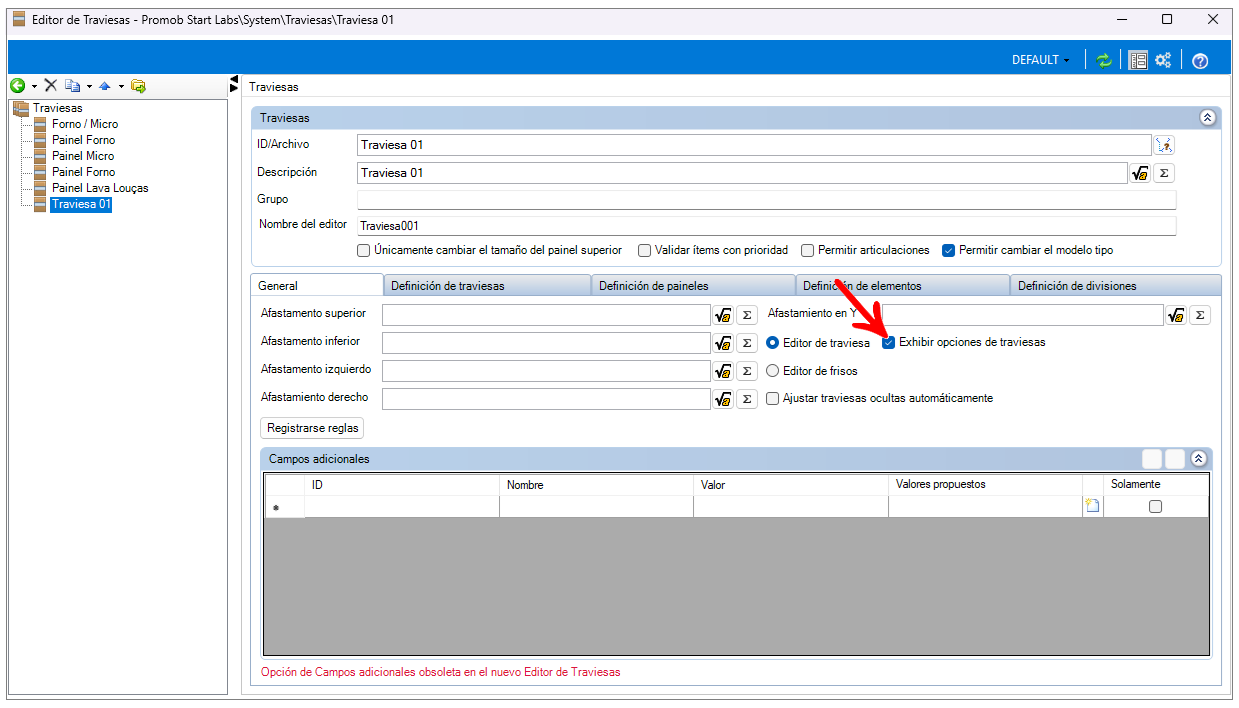

2. En la pestaña General, configure según lo necesario.
Afastamientos: En los campos Afastamiento Superior, Inferior, Izquierdo y Derecho, además de definir el Afastamiento en Y.
IMPORTANTE: Las distancias de los desplazamientos suelen equivaler al grosor del perfil superior, inferior, izquierdo y derecho para que el panel se ajuste a las dimensiones de los perfiles.

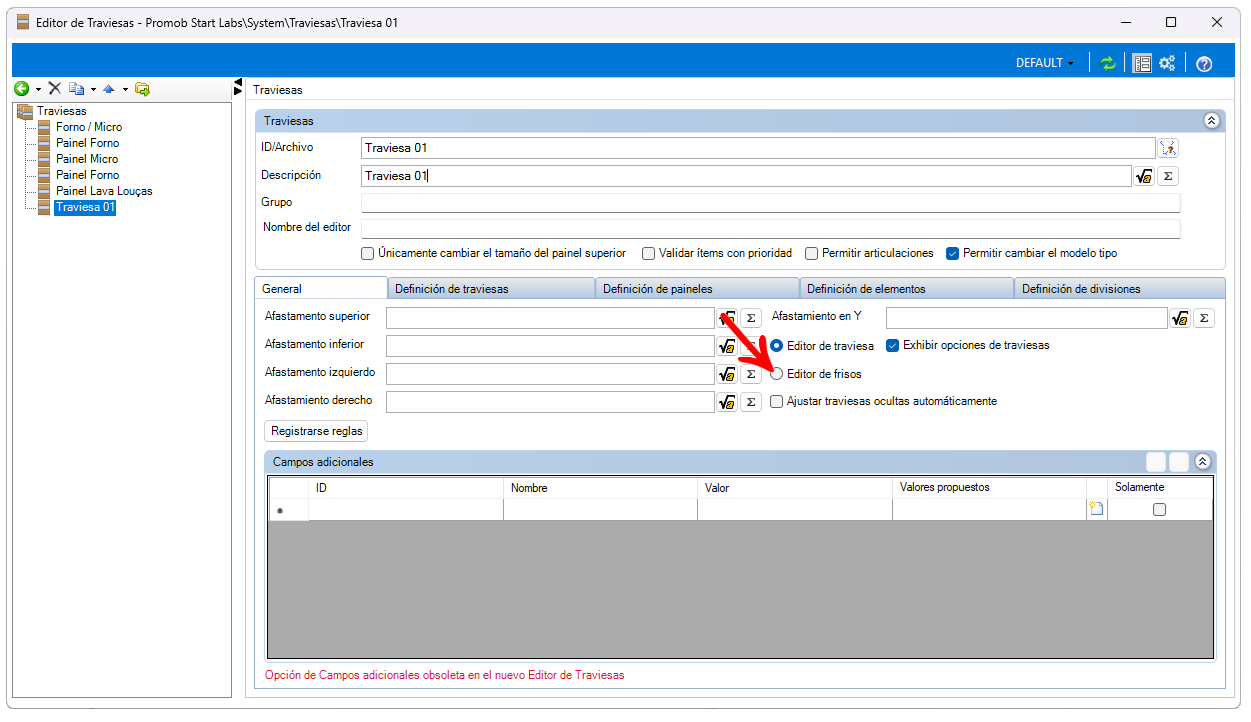

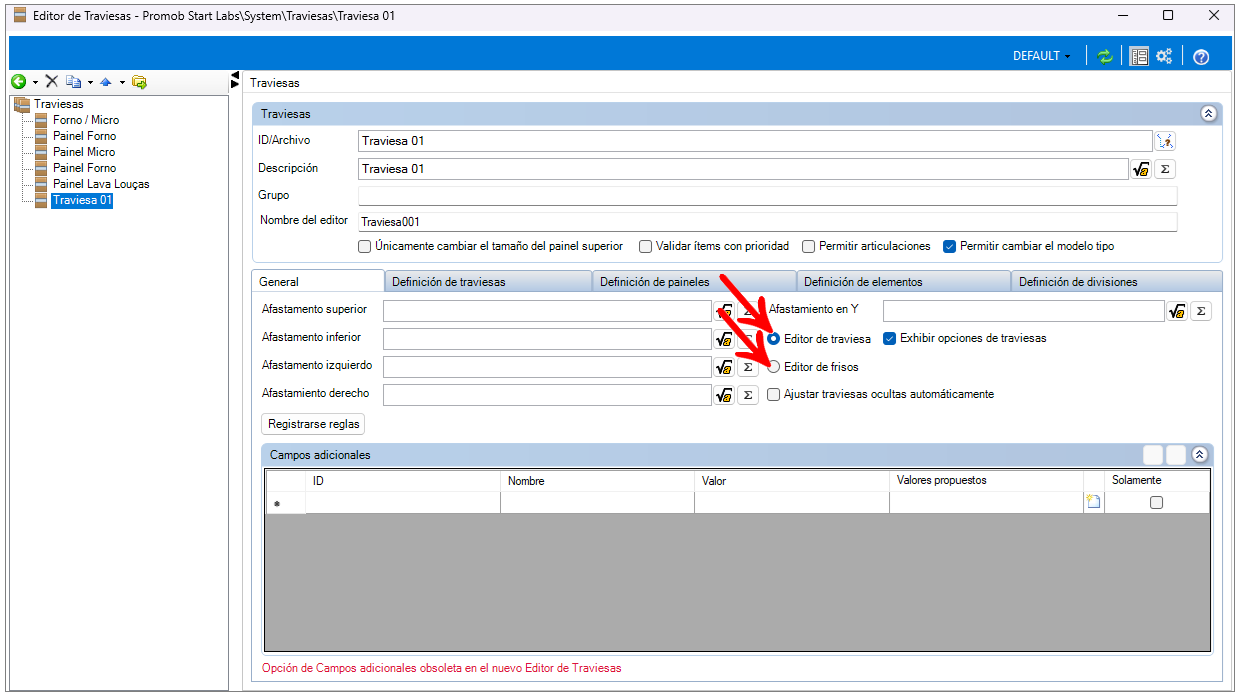

Editor de Traviesas o Editor de Frisos: Marque la opción deseada para definir qué editor desea utilizar.

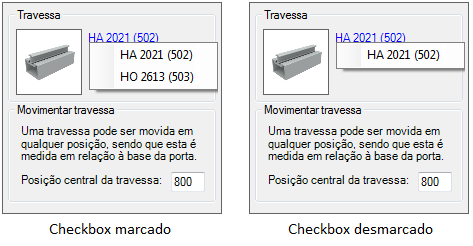

Exhibir opciones de traviesas: al desmarcar la opción, si la puerta tiene una traviesa insertado automáticamente, este no permitirá el cambio de tipo de traviesa a través del editor de traviesa.

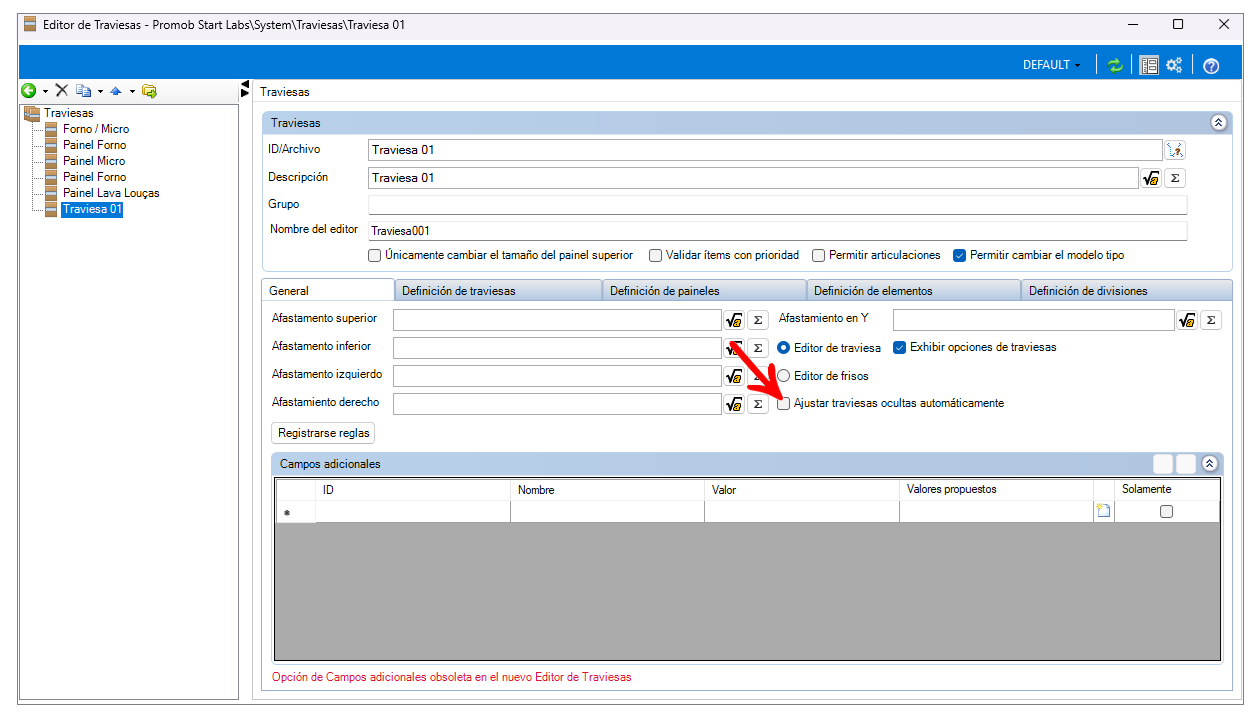

Ajustar traviesas ocultos automáticamente: con la opción marcada, al insertar una por una de las travesaños ocultos a través del editor de traviesas, su posicionamiento se ajustará automáticamente con cada nueva inserción, dividiendo el espacio de los huecos de manera automática. En el ejemplo a continuación, las traviesas fueron insertados uno por uno.
Campos adicionales: Esta opción está obsoleta para el nuevo editor de traviesas. Para los sistemas que ya utilizaban estas opciones, seguirá funcionando normalmente en el editor antiguo.

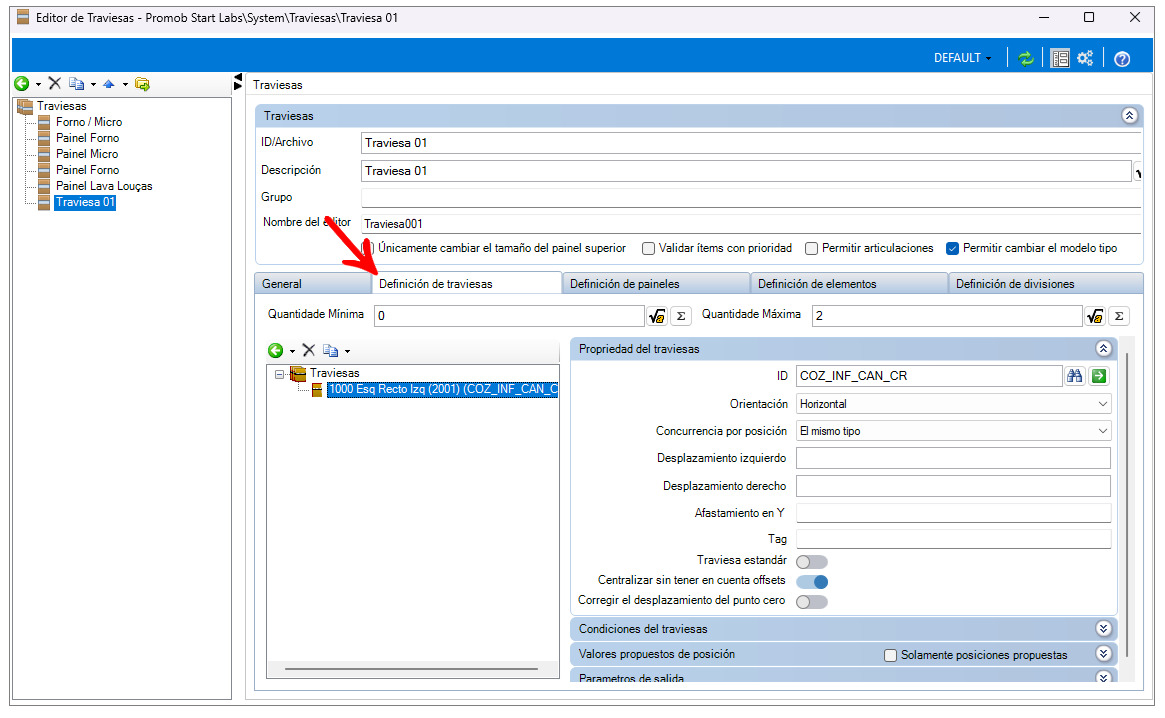

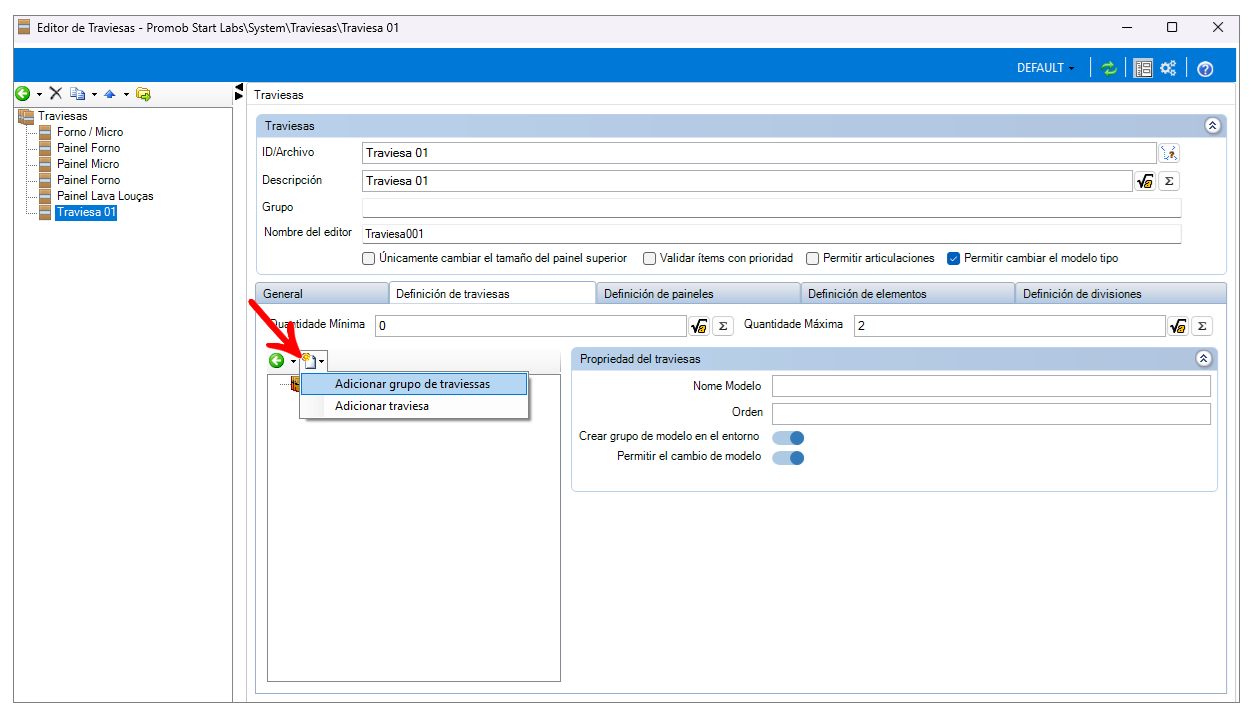

3. A continuación, acceda a la pestaña Definición de Traviesas y haga clic en Nuevo. Seleccione una de las opciones mostradas, según lo deseado.
Adicionar Grupo de traviesas: Al editar los travesaños después de la inserción del elemento en el ambiente, se permitirá elegir los travesaños dentro del grupo. Sin embargo, al Adicionar Traviesas, el editor de travesaños no ofrecerá la opción de elegir una traviesa.

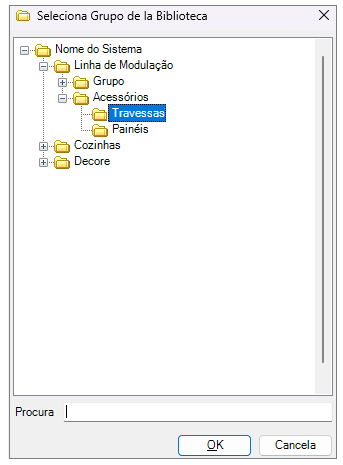

Agregar Grupo de Traviesas

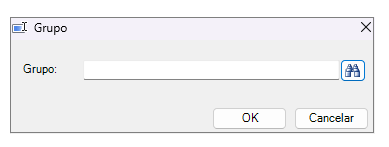

Haga clic en Localizar en la ventana que se mostrará.
Seleccione el grupo de travesaños deseado y haga clic en OK.
Agregar Traviesa

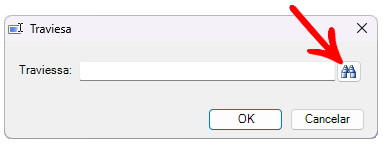

Haga clic en Localizar en la ventana que se mostrará.
Seleccione la traviesa deseada y haga clic en Seleccionar.
4. Al hacer clic en el elemento añadido, se mostrarán algunas opciones. Configure según lo desee.

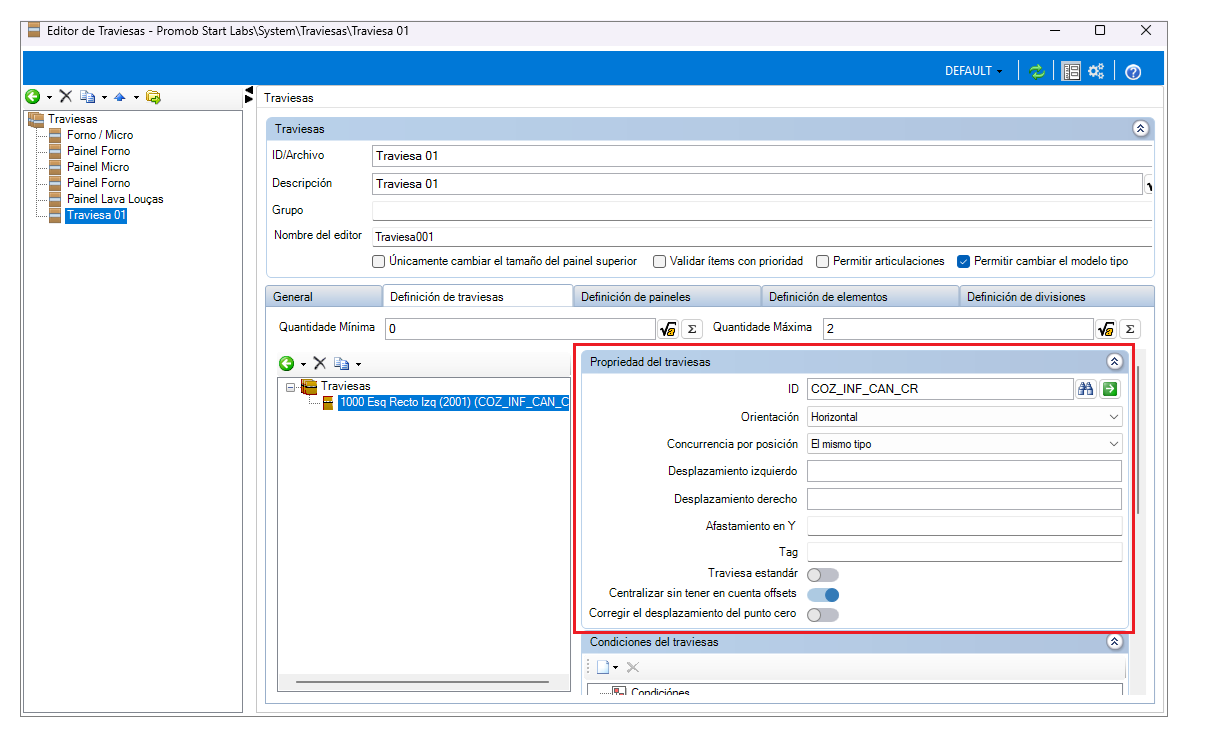

Al añadir un Grupo o una Traviesa, se muestra la siguiente pantalla:
Cantidad Mínima: Se configura la cantidad mínima de traviesas;
Cantidad Máxima: Se configura la cantidad máxima de traviesas;
ID: muestra la ID del elemento (traviesa o grupo) seleccionado. Es posible cambiarla haciendo clic en el icono Buscar;
Orientación: se configura la orientación de la traviesa: Horizontal o Vertical;
Concurrencia por posición: Configura el tipo de competencia aplicada o ninguna competencia.
Desplazamiento izquierdo: permite definir el desplazamiento a la izquierda.
Desplazamiento derecho: permite definir el desplazamiento a la derecha.
Afastamiento en Y: permite definir el afastamiento en Y.
Tag: permite que, al cambiar el modelo de la traviesa, Promob lo aplique a todas las traviesas con la misma Etiqueta, si el usuario lo desea.
Traviesa estandár: permite definir si la traviesa seleccionada será la que se inserte por defecto en el editor, en el caso de inserción automática.
Centralizar sin tener en cuenta offsets: permite definir que la traviesa se colocará centrada en el panel, sin tener en cuenta los desplazamientos (offsets). Esta opción es útil cuando los desplazamientos son diferentes entre sí y es necesario tener paneles de dimensiones iguales.
Corregir el desplazamiento del punto cero: esta opción debe habilitarse cuando la traviesa sea visible (corte el panel) y no tenga un diseño simétrico. De esta forma, Promob desconsidera la regla que corta solo la mitad de la altura de la traviesa y corta el vidrio correctamente, según la necesidad del cliente.
Condiciones del Traviesas: permite configurar las condiciones de visibilidad para el elemento seleccionado.
Debe definir cuáles son las condiciones de visibilidad de las traviesas. Puede elegir entre las condiciones ya disponibles en el Catalog, determinando si se considerará una condición X o una condición Y, o si se considerará una condición X y una condición Y, según lo que se necesite.
Para considerar lo opuesto de la condición, haga clic en Negar condición.
Ejemplo:
Condición: Considerar traviesas con un ancho superior a 60 cm.
Condición negada: No considerar traviesas con un ancho superior a 60 cm.

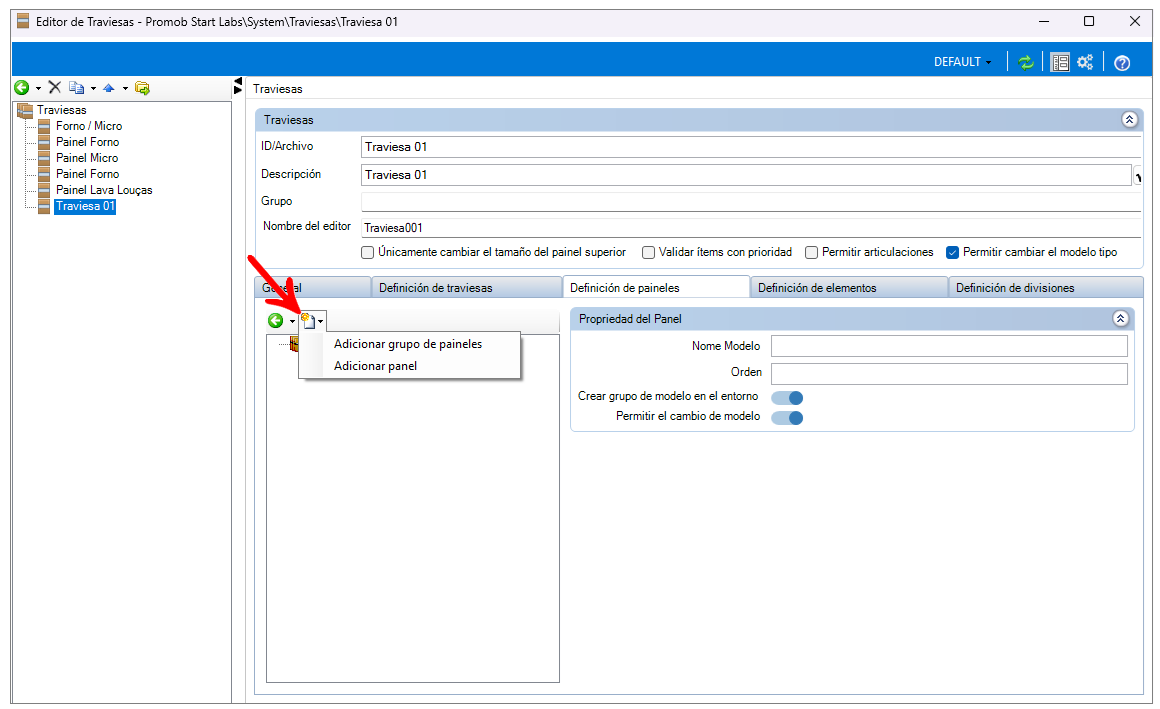

5. Después de definir las traviesas, es necesario definir los paneles. Por lo tanto, acceda a la pestaña Definición de Paneles.

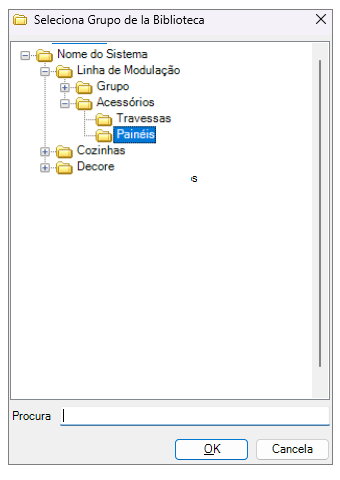

Agregar grupo de paneles
Haga clic en Buscar en la ventana que se mostrará.
Seleccione el grupo de paneles deseado y haga clic en OK.
Agregar panel
Haga clic en Buscar en la ventana que se mostrará.
Seleccione el panel deseado y haga clic en Seleccionar.

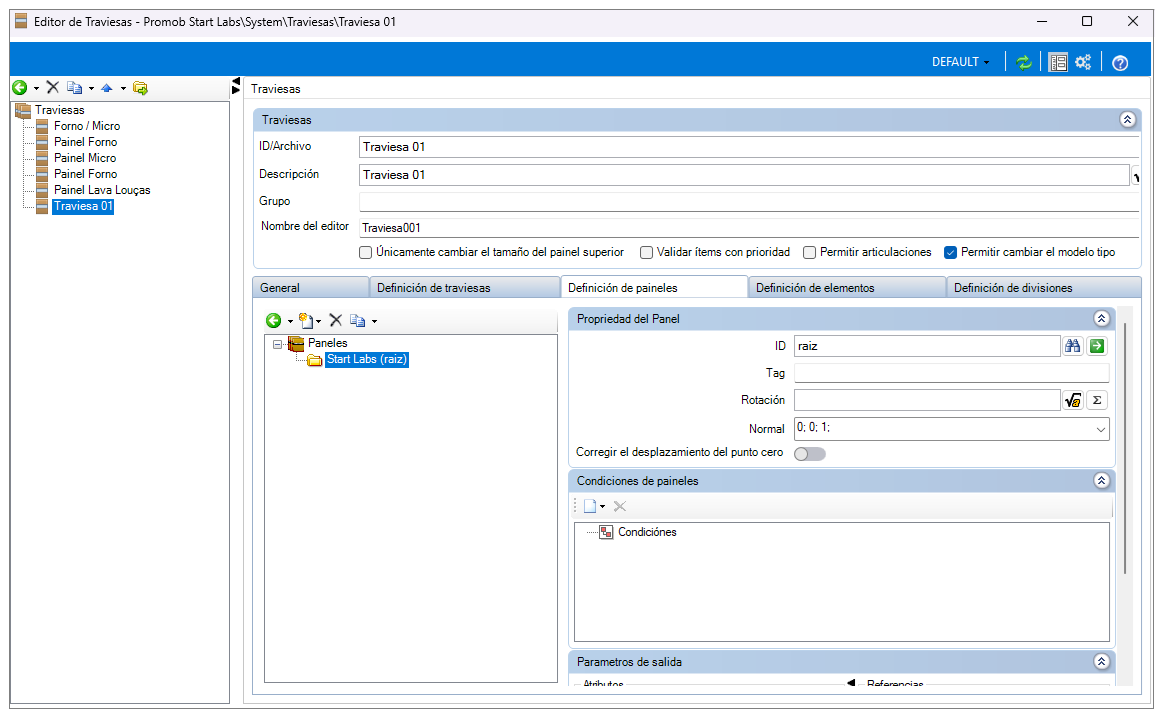

6. Seleccione el elemento agregado para que se muestren las opciones de edición.
ID: muestra la ID del elemento (panel o grupo) seleccionado. Es posible cambiarla haciendo clic en el icono Buscar;
Tag: permite que, al cambiar el modelo del Panel, Promob lo aplique a todos los paneles con la misma Etiqueta, si el usuario lo desea.
Rotación: permite configurar la rotación del panel de acuerdo con la normal.
Normal: Configura a normal do painel.
Corregir el desplazamiento del punto cero: Esta opción debe habilitarse cuando la traviesa sea visible (corte el panel) y no tenga un diseño simétrico. De esta forma, Promob desconsidera la regla que corta solo la mitad de la altura de la traviesa y corta el vidrio correctamente, según la necesidad del cliente.

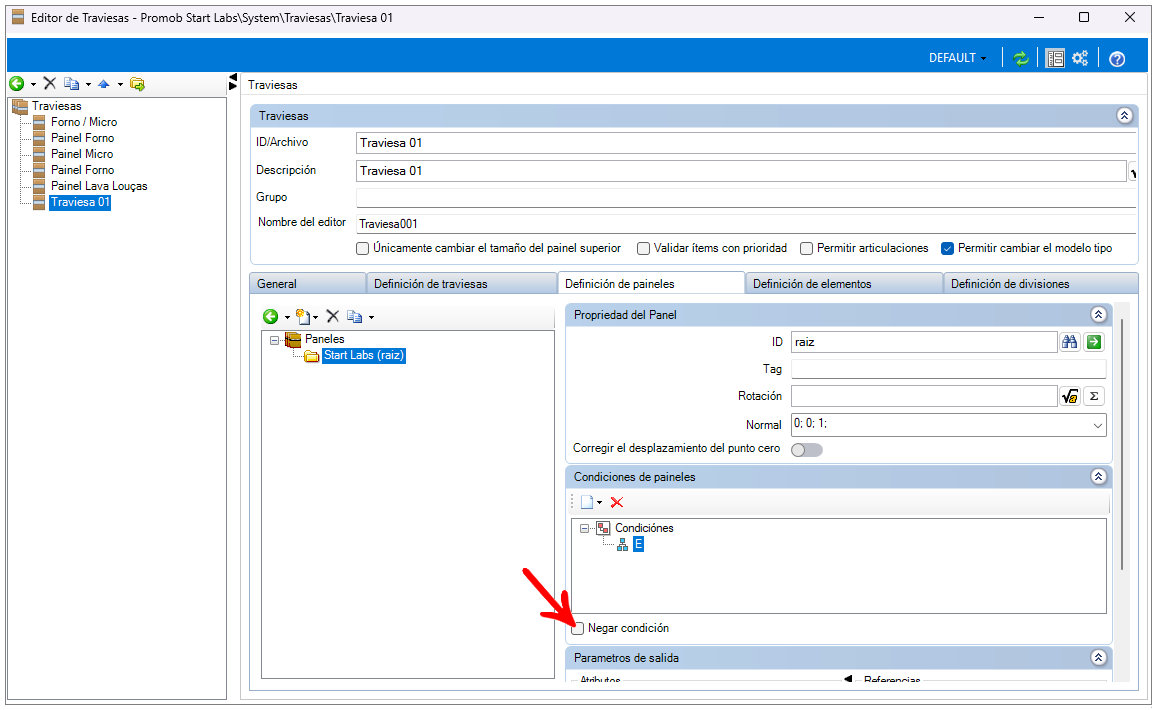

Condiciones de paineles: permite configurar las condiciones de visibilidad para el elemento seleccionado.
Debe definir cuáles son las condiciones de visibilidad de los paneles. Puede elegir entre las condiciones ya disponibles en el Catalog, determinando si se considerará una condición X o una condición Y, o si se considerará una condición X y una condición Y, según lo que se necesite.
Para considerar lo opuesto de la condición, haga clic en Negar condición.
Ejemplo:
Condición: Considerar paneles con un ancho superior a 60 cm.
Condición negada: No considerar paneles con un ancho superior a 60 cm.
IMPORTANTE: Solo después de realizar las Definiciones de Traviesas y Paneles será posible asociar la función de las traviesas a la puerta.

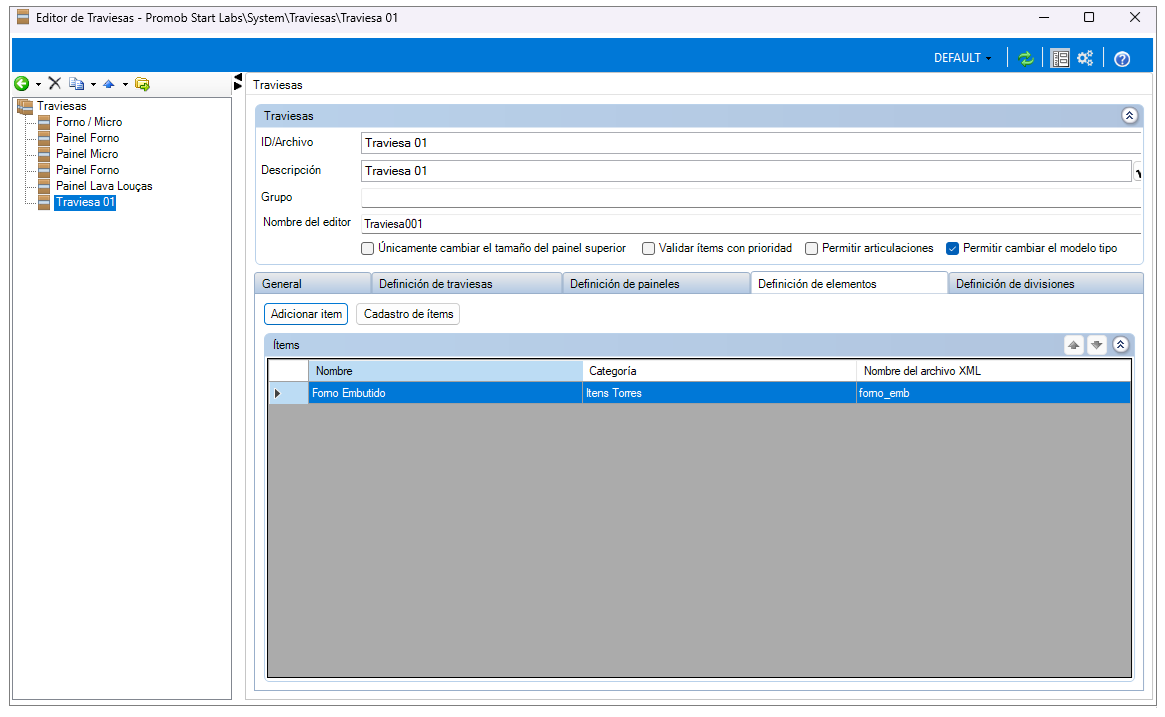

7. En la pestaña Definición de Elementos es posible configurar la inserción de elementos como televisores en los paneles. Para agregar un elemento, haga clic en Registro de Elementos.
8. Después de realizar los cambios deseados, haga clic en el icono Actualizar, en el encabezado.
¿Cómo hacer la redefinición de variables para traviesas o frisos?
La redefinición de variables puede utilizarse cuando un determinado grupo de puertas comparte una misma función de traviesas aplicada. Sin embargo, si una puerta específica tiene configuraciones de desplazamiento diferentes, esta redefinición permite que dichas configuraciones se editen únicamente para esa puerta, evitando la necesidad de registrar una nueva función de traviesas solo para esta situación.
Para aplicar la redefinición de variables de traviesas:
1. Acceda al menú Registro – Módulos.
2. Seleccione la puerta cuyas configuraciones serán redefinidas a través del Árbol de Navegación.

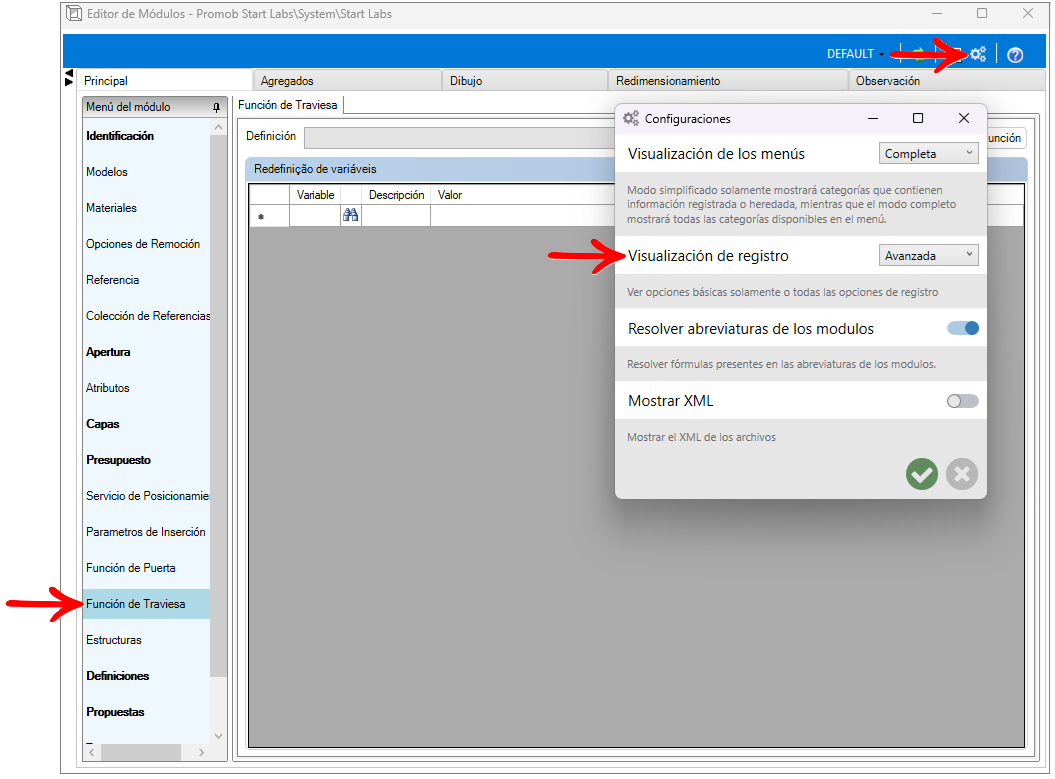

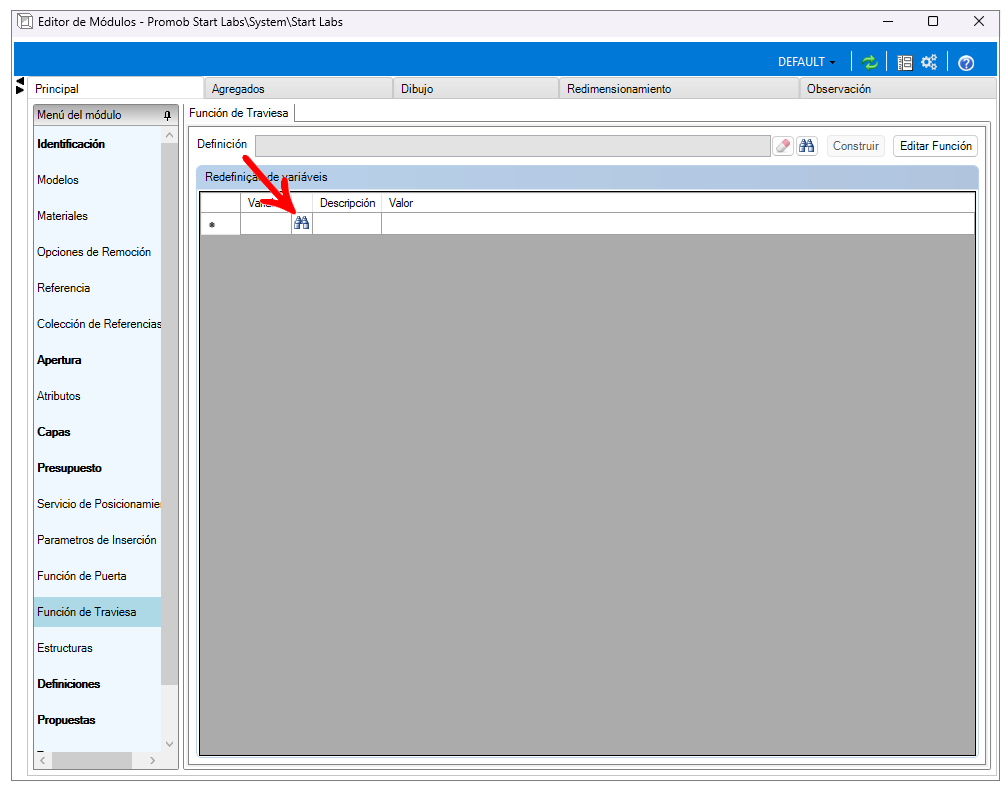

3. En la pestaña Principal, con el modo Avanzado activado, acceda a Función de Traviesa.

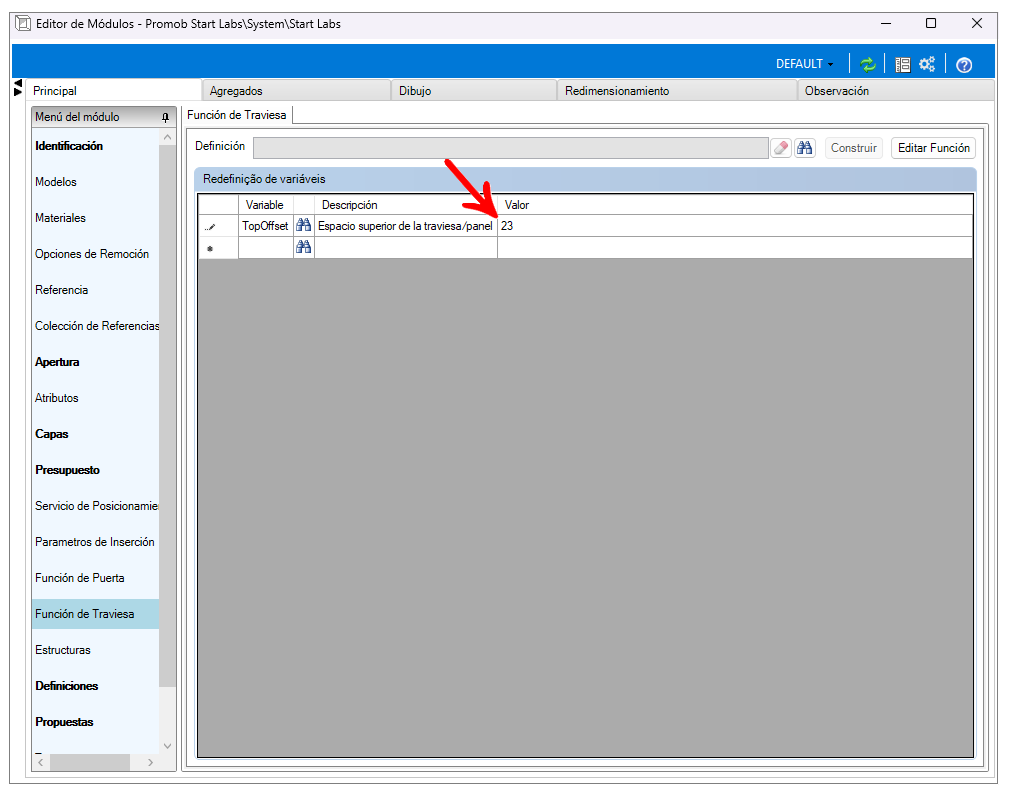

4. Después de asociar la función de traviesas, en Redefinición de Variables, haga clic en Buscar.

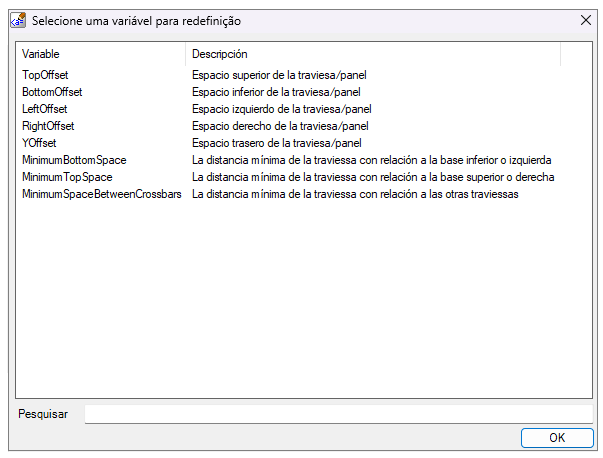

5. Seleccione la variable que desea redefinir.
6. Redefina el campo Valor según lo desee.
7. Después de realizar los cambios, haga clic en el icono Actualizar, en el encabezado.
¿Cómo identificar si la traviesa o los frisos insertados en el entorno 3D son ocultos o aparentes?
Para identificar si la traviesa insertada en el entorno 3D es oculta o aparente, es posible utilizar el atributo ISHIDDENCROSSBAR, que almacena la información que determina si la traviesa es oculta o no:

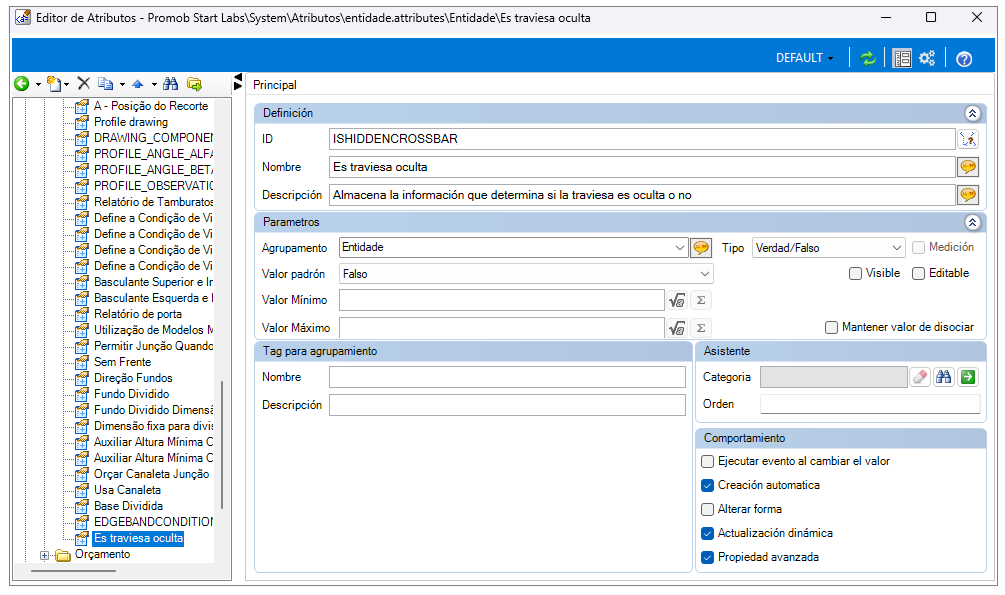

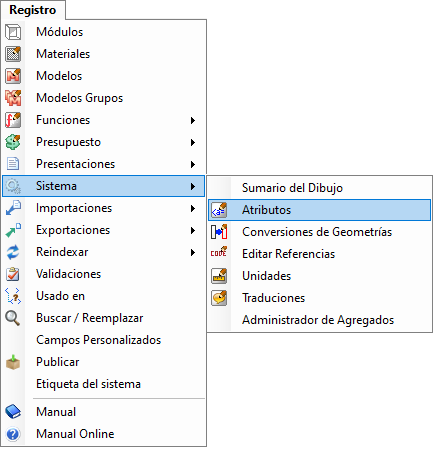

1. En el Catálogo, acceda al menú Registro - Sistema - Atributos y cree el atributo, definiendo:
ID: ISHIDDENCROSSBAR
Nombre: Es traviesa oculta.
Descripción: Almacena la información que determina si la traviesa es oculta o no
Agrupamento: Entidade
Tipo: Verdad/Falso
Valor padrón: Falso

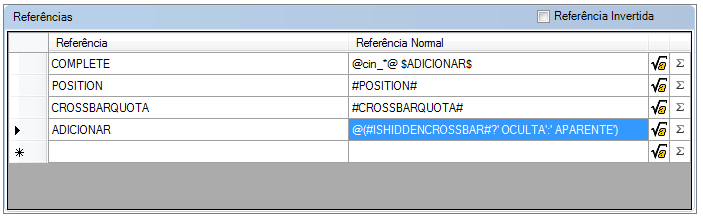

2. Para probar el atributo, seleccione la traviesa a la que desea aplicar la configuración en el Editor de Módulos. En la pestaña Principal - Referencias:
- Inserte una nueva línea "AGREGAR" con el contenido @(#ISHIDDENCROSSBAR# ? 'OCULTA' : 'APARENTE')
- Modifique el contenido de la línea "COMPLETE" añadiendo "$ADICIONAR$".
3. Actualice el registro para aplicar los cambios.

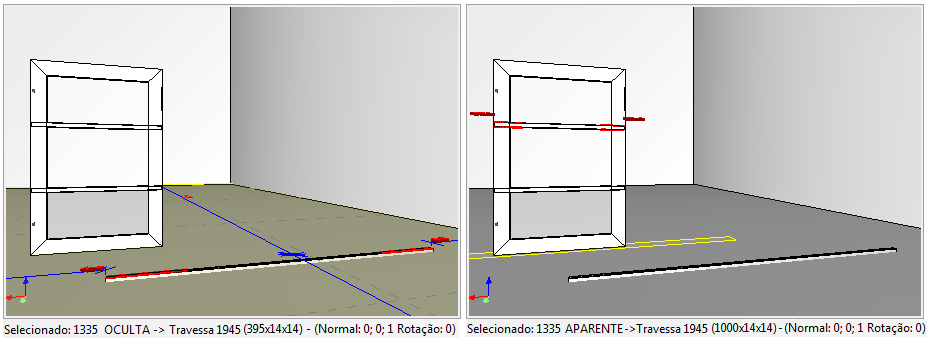

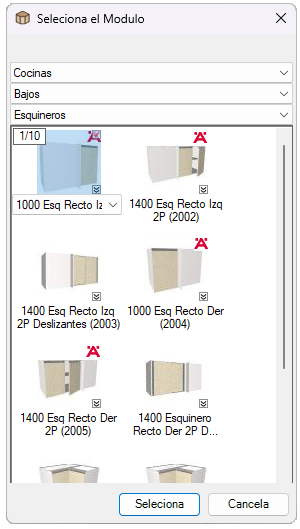

4. Inserte una puerta del sistema en el entorno 3D. Haga clic con el botón derecho del mouse sobre la puerta y seleccione la opción Editar Traviesas. Inserte la traviesa que tiene el atributo registrado.
5. Selecione a travessa com duplo clique do mouse e consulte a barra de status do Promob para verificar se a travessa é oculta ou aparente.
¿Cómo definir la orientación vertical de una traviesa o frisos?
Para definir la orientación vertical de una traviesa:
1. Acceda al menú Registro – Funciones – Traviesas.
2. Seleccione la traviesa a la que desea aplicar las configuraciones desde el Árbol de Navegación.

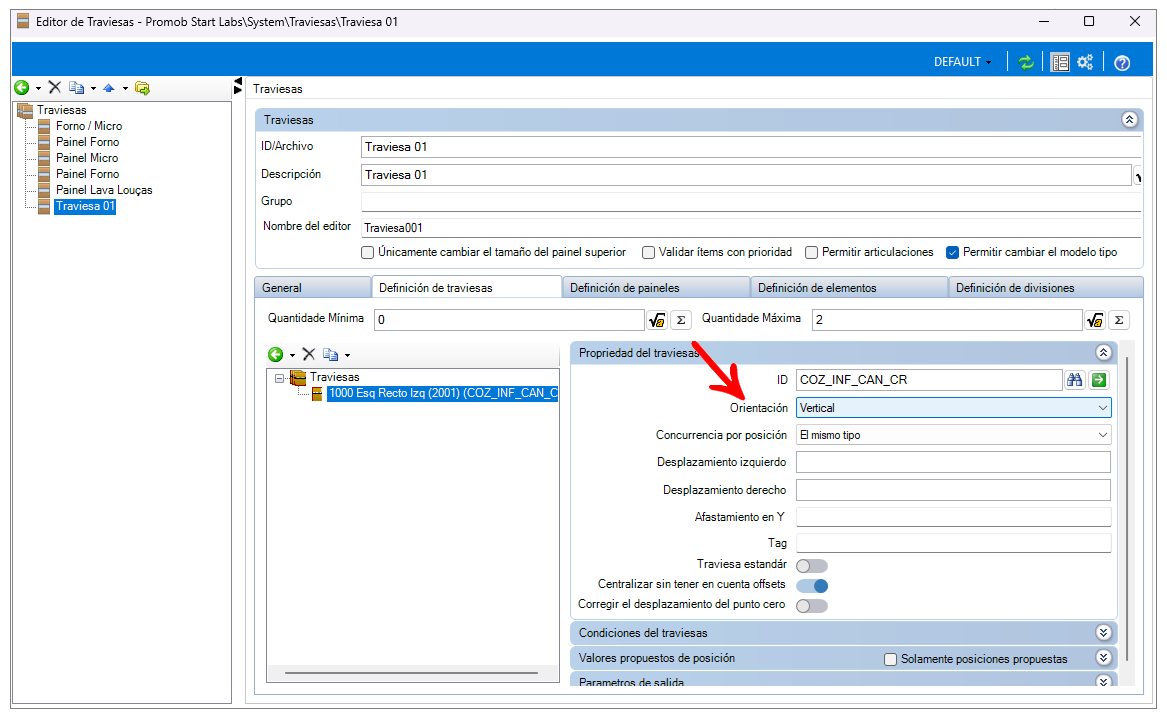

3. Acceda a la pestaña Definición de Traviesas y seleccione la traviesa o grupo deseado.
4. En Orientación, seleccione la opción Vertical.
5. Después de realizar los cambios, haga clic en Actualizar en el encabezado
6. En el Editor de Traviesas, la traviesa se insertará en posición vertical, como se muestra en la imagen a continuación.
¿Cómo definir si el Editor de Traviesas será visible?

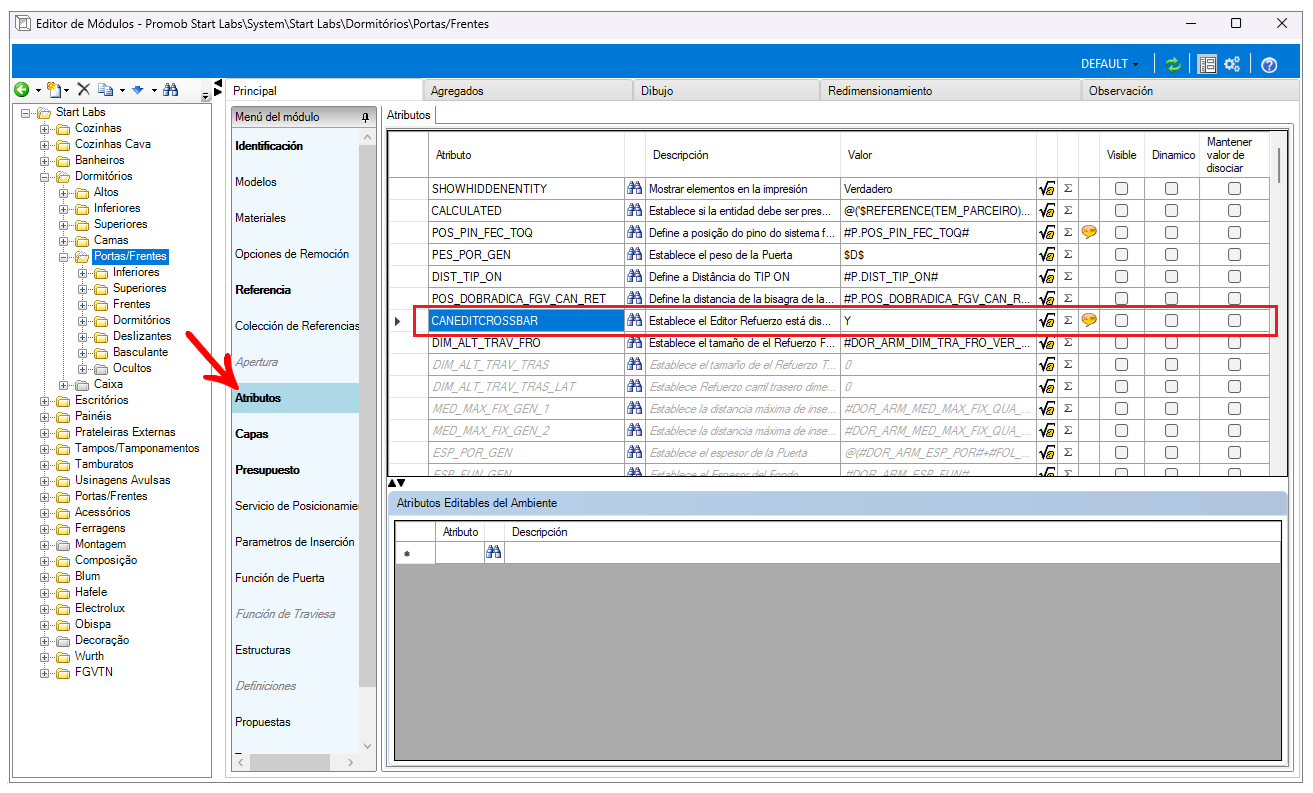

A través del atributo CanEditCrossbar definimos la visibilidad del Editor de Traviesas en el entorno 3D. En este atributo, usamos N para indicar que el Editor no estará disponible y Y para que sí lo estará. Además de especificar la visibilidad, podemos definir una condición para esta visibilidad. Para ello:

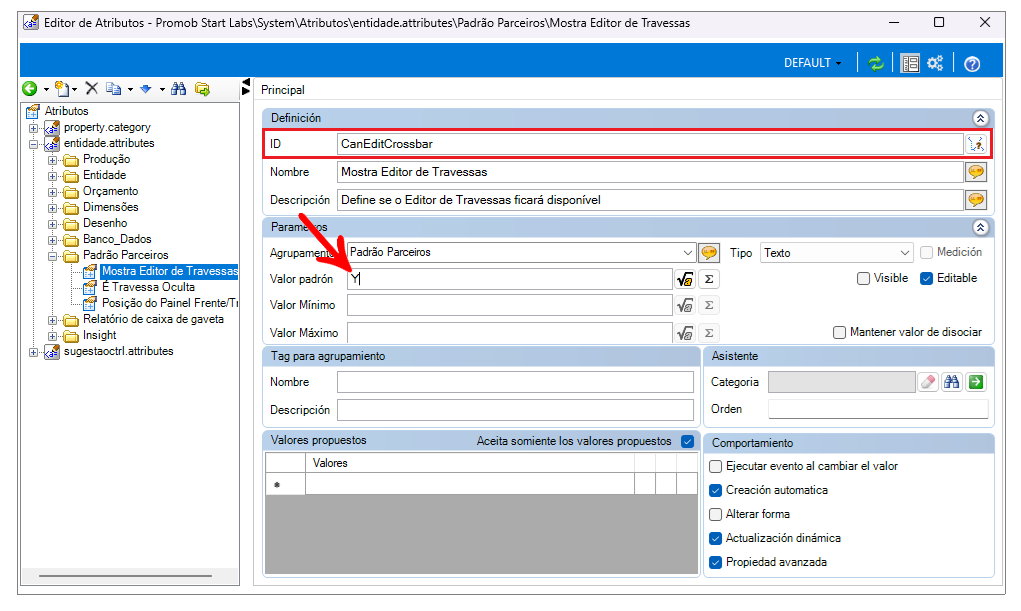

1. Registre el atributo en la pestaña de entidades, tal como se muestra en la imagen:
2. Acceda al registro del módulo, en la pestaña de atributos e ingrese su valor (N o Y). En caso de que exista una condición de visibilidad, como el siguiente ejemplo que define que el Editor de Traviesas no será visible si el ancho es menor que 300. De lo contrario, será visible.

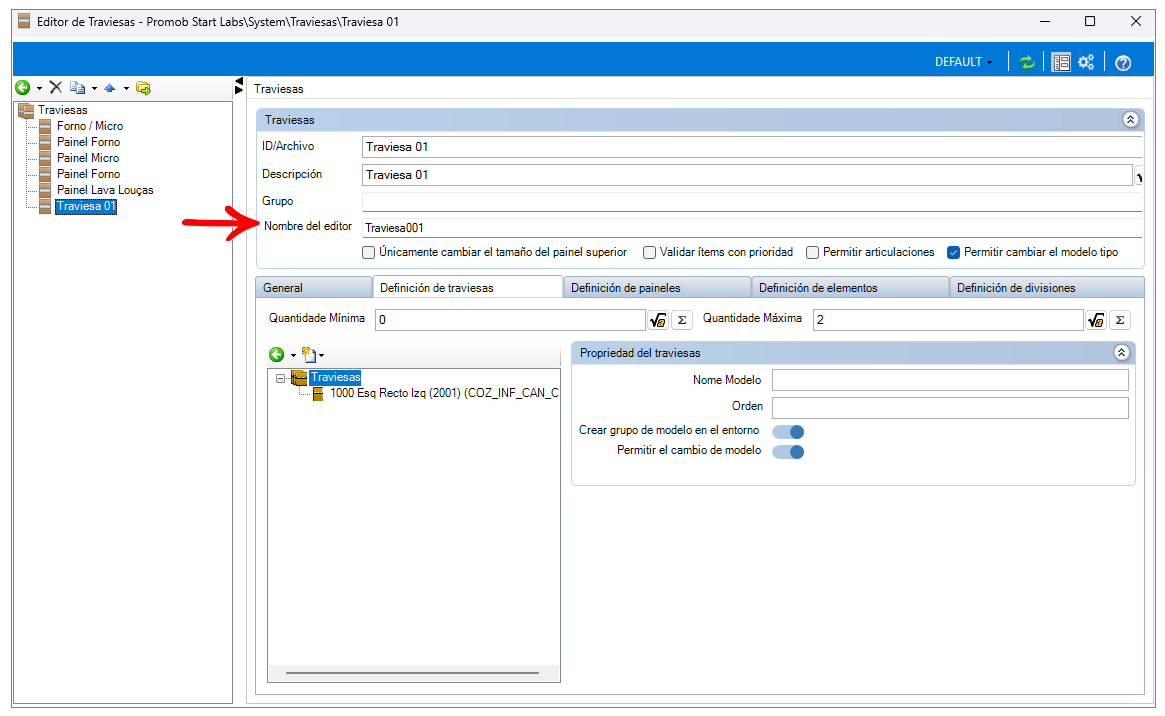

¿Cómo alterar la nomenclatura del Editor de Traviesas?
Para alterar el nombre del Editor de Traviesas:
1. Acceda al menú Registro – Funciones - Traviesas.
2. Se abrirá la siguiente pantalla. La opción Nombre del Editor permite nombrar el editor que aparecerá en el Entorno 3D de Promob, según las necesidades del usuario.
