Los agregados que pueden ser registrados en más de un módulo, que no pertenecen al mismo grupo, pueden ser registrados en agregados REF (Agregados de refencia), es decir, un conjunto de agregados que pueden ser utilizados por cualquier otro registro.
A continuación se muestran los procedimientos relacionados con los REF agregados:
- Registrar Agregados REF
- Asociar REF a Agregados
- Eliminar REF de los Agregados
- Crear concurrencias entre Agregados
- Colección REF Agregados
- Ssociar concurrencias REF Agregados
Registrar Agregados REF
Los agregados que pueden ser registrados en más de un módulo, que no pertenecen al mismo grupo, pueden ser registrados en agregados REF (Referencia de agregados ), es decir, un conjunto de agregados que pueden ser utilizados por cualquier otro registro.
Los REF agregados deben crearse directamente en la línea de modulación (grupo principal) donde debería estar disponible.
Para crear un REF agregado:
1. Acceda Registro - Módulos.
2. Seleccione la línea de modulación deseada.
3. Vaya a la pestaña Agregados.

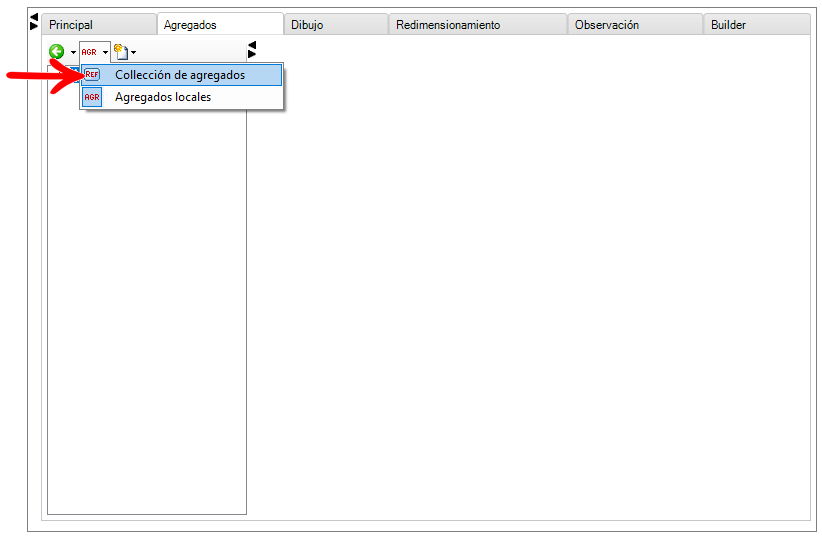

4. En la parte superior de la pantalla, haga clic en la opción Cambiar entre agregados locales y recolección REF y seleccione la opción Colección de agregados.

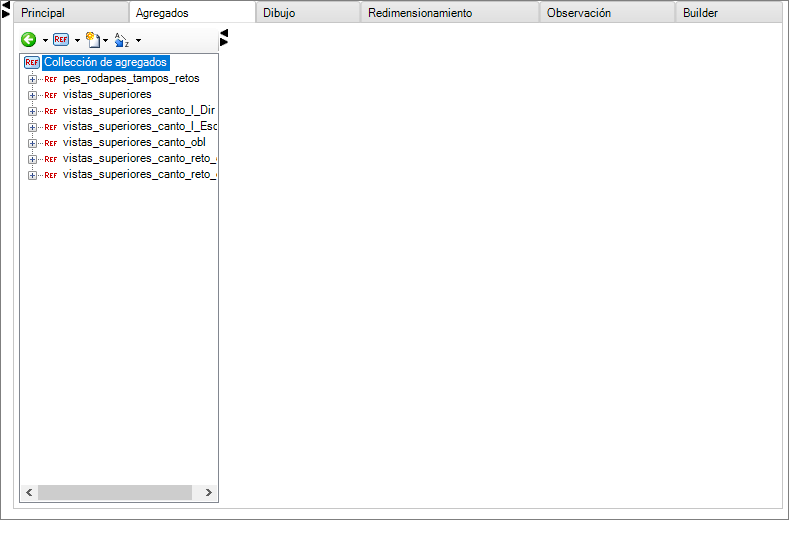

5. La pantalla de la lista de agregados enumerará todos los REF ya registrados, si los hay.

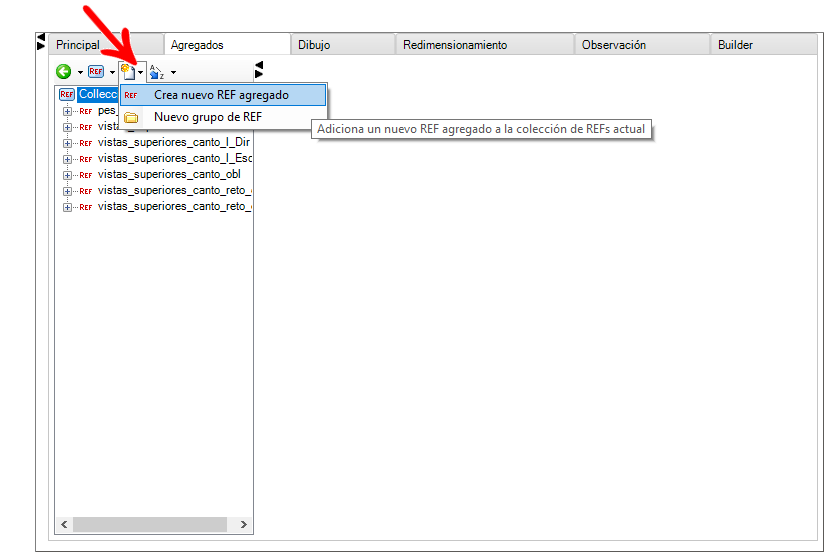

6. Para crear un nuevo REF, haga clic en Colección de Agregados y seleccione la opción Nuevo - Nuevo REF de Agregados.

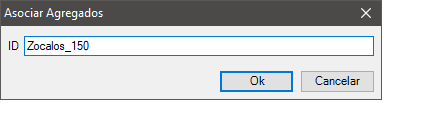

7. En la ventana que se abrirá, defina un ID para la nueva colección agregada.
Ejemplo: Se puede hacer un agregado REF de zócalo de 150 mm de altura. En este caso añadir los zócalos delantero, izquierdo y derecho en la misma REF. El ID de esta REF será Rodapes_150.

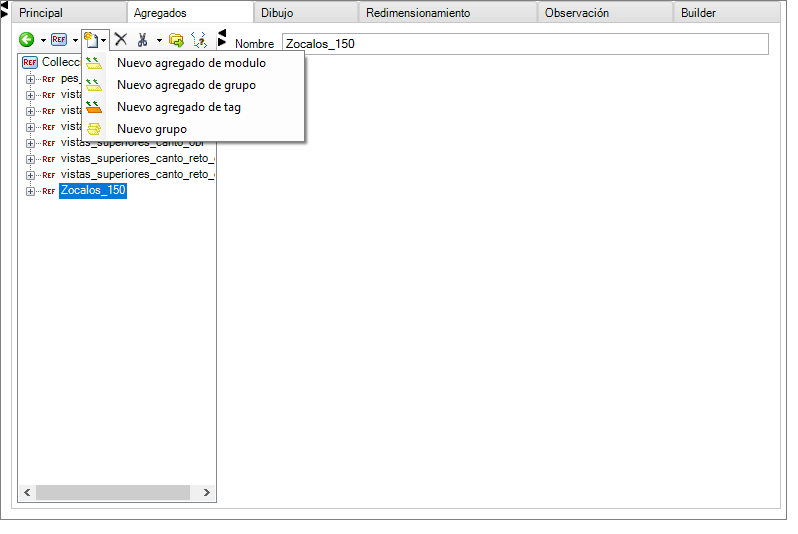

8. Haga clic en el nuevo REF creado y pulse la opción Nuevo y seleccione la opción deseada (Nuevo Módulo Agregado, Grupo o Nuevo Grupo).
9. Siga el procedimiento normal de registro de agregados para registrar todos los agregados que deben pertenecer a este REF.
Asociar REF Agregado
Después de registrar un REF de agregados, puede asociar este mismo REF en otros artículos.
Asociar los agregados REF:
1. Acceda al menú Registro - Módulos.
2. Seleccione el elemento que debe tener el REF de agregados del Árbol de navegación.
3. Vaya a la pestaña Agregados.
4. Haga clic en la opción Agregados locales y seleccione la opción Nuevo - Asociar Agregados.

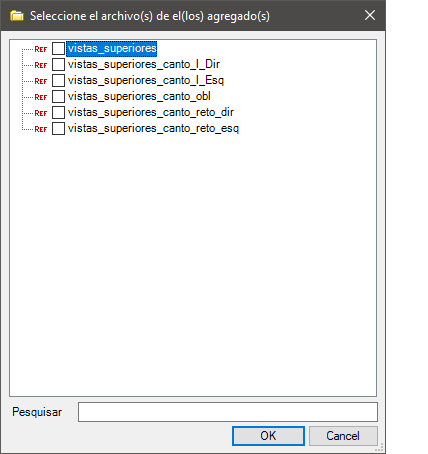

5. En la ventana que aparecerá, seleccione una de las opciones descritas en la ventana Colección de agregados.
6. El REF aparecerá junto con sus agregados, con el icono característico. Haciendo clic en el + del lateral, el REF se ampliará mostrando los agregados registrados en su interior.
7. Puede anular la selección de uno o varios elementos de la REF haciendo clic y desmarcando la casilla situada a la izquierda de los mismos, de modo que no se muestren en la pestaña Agregados del entorno 3D.
Eliminar REF de los Agregados
Para eliminar un REF de los agregados:
1. Acceda al menú Registro - Módulos.
2. Seleccione el elemento que tiene el REF de agregados del Árbol de navegación.
3. Vaya a la pestaña Agregados.

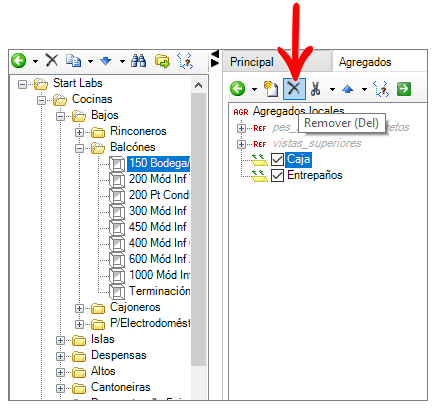

4. Seleccione la REF y haga clic en el icono Remover.

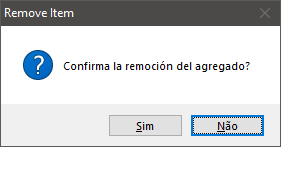

5. Haga clic en Sí en el mensaje para confirmar la eliminación del REF;
6. El REF solo se excluirá del artículo en el que se realizó la eliminación, no se excluirá de todos los artículos que lo tengan asociado.
7. Para eliminar permanentemente el REF, debe ir a la carpeta donde se creó, y eliminarlo directamente en el grupo.
Asociar concurrencias REF Agregados
Al registrar concurrencias en un REF de agregados, se crea un archivo * .concurrent o * .groupconcurrent en el mismo directorio que los archivos * .aggregate (System \ libraries \ Modulation Line \ Aggregates).
Sin embargo, al crear concurrencias entre grupos de REF o entre partidas, a partir de la versión 2013 de Promob, en el momento en que se crean los archivos de concurrencia, se asocian automáticamente a las partidas que tienen el REF asociado;
.groupconcurrent: Extensión del archivo que almacena la información de las competencias entre los grupos agregados en el REF.
.concurrent: extensión de archivo que almacena la información de concurrencia entre los elementos agregados en la REF.
