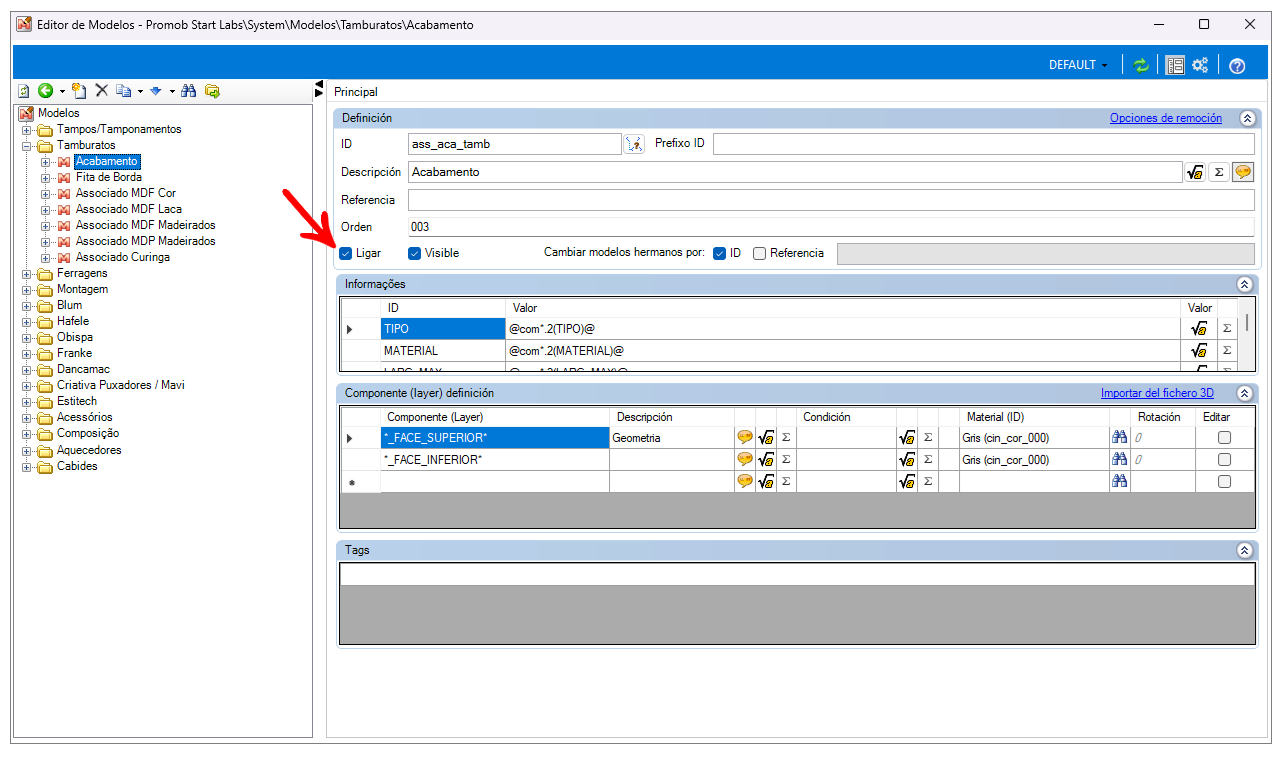

En la casilla de selección de Modelos del Catalog, es posible definir las opciones de Habilitado y Visible.
Ligar
Esta opción es la que activa o desactiva el registro.
Desmarcado: es como si el registro hubiera sido eliminado del sistema o nunca hubiera existido, los proyectos antiguos ya no podrán cargar este modelo. Además, los registros que lo usen como predeterminado mostrarán el mensaje modelo no disponible al abrirlo en el Ambiente 3D.
Marcado: funcionará y cargará normalmente, es decir, cargará el ítem/modelo normalmente sin ninguna restricción, aparecerá en el ambiente y cargará normalmente/como se espera.
IMPORTANTE: esta opción no controla la visibilidad en el menú de modelos, pero si está desactivada, tampoco se muestra para selección ni se usará como predeterminada.
Visible
Esta opción es responsable única y exclusivamente de permitir que el modelo se muestre para selección en la pestaña Modelos en la pantalla de Propiedades.
Esta opción de Visible no controla:
Incluso con la opción Visible desmarcada, si el modelo está definido como predeterminado o se aplica mediante algún reprocesamiento, será utilizado normalmente. Por ejemplo, si un mueble tiene este modelo como predeterminado, al insertarlo en el ambiente 3D, el modelo se aplicará y aparecerá en la sección de modelos de la ventana de propiedades.
Sin embargo, el cliente no podrá seleccionarlo manualmente. Si cambia a otro modelo, no podrá volver a elegir aquel con la opción Visible desmarcada, ya que está configurado para no estar disponible para selección del usuario. Puede aplicarse automáticamente por registro, fórmulas o reprocesamientos, pero nunca por elección directa del usuario en el menú Modelos en la pantalla de Propiedades.
Escenarios
Escenario 01 - Opción Visible marcada y opción Habilitado también marcada:

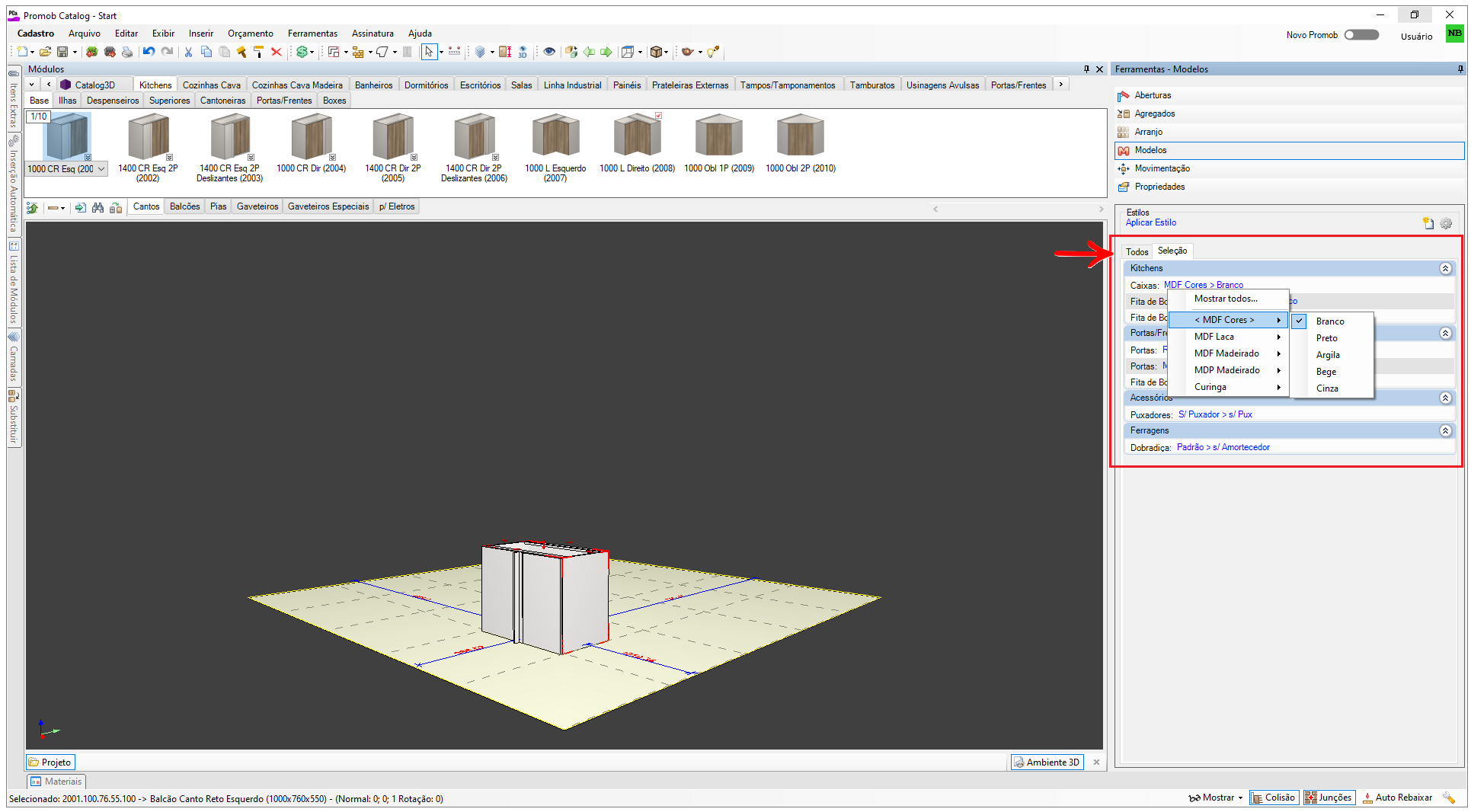

Y no existe ningún otro registro que elimine/bloquee el modelo, este se mostrará en la sección de Modelos de la pantalla de Propiedades como en la imagen anterior para selección del usuario.
Escenario 02 - Opción Visible desmarcada y opción Habilitado marcada:
El modelo puede ser insertado por registro, fórmulas y reprocesamiento, pero no por el usuario ya que no aparecerá listado para selección en la sección de modelos de la ventana de propiedades.
Observaciones - Registro de Modelo
En el registro de modelo tenemos algunos ítems con símbolo de:: Modelo
: Tipo de Modelo
: Tipo de Modelo Asociado
Aprenda más sobre los Modelos aquí.
IMPORTANTE:
Los modelos que tengan la opción Habilitado desmarcado no se cargan, esto también se aplica al Tipo o Tipo Asociado, cuando se inserta en el ambiente el modelo se muestra invisible.
La opción Habilitado desmarcado en un Tipo o Tipo Asociado no impacta en sus hijos. Para deshabilitar solo los hijos sin afectar el modelo completo, es necesario desactivar cada TA individualmente. Al ser insertado en el ambiente, el ítem podrá aparecer invisible, azul o con textura gris estándar, según la combinación de ítems activos/desactivados y la complejidad del registro.
Para eliminar, bloquear o filtrar un modelo para un módulo específico, se debe usar la opción de Remoción, aprenda más aquí y aquí. O también crear un registro de modelos específicos para ese módulo. Las opciones Habilitado y Visible afectan a todos los módulos que usan o hacen referencia al modelo, no son aplicables de forma individual por módulo.
Ejemplos
Ejemplo 01

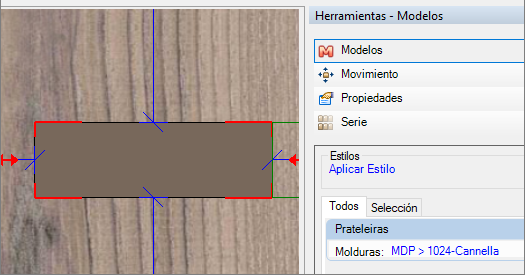

Al cargar un proyecto con modelo existente, habilitado y visible: el componente se carga normalmente.
Ejemplo 02
Al cargar un proyecto con modelo no existente, por ejemplo un modelo eliminado: el componente del módulo con modelo inexistente se abrirá con el estándar de color azul y transparencia.

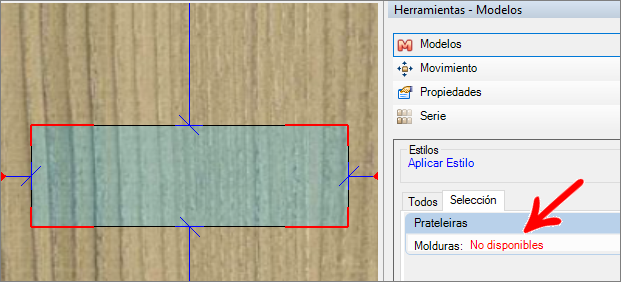

Al actualizar el módulo (Ctrl + Shift + L), se sustituirá el modelo del mismo por el primer visible y habilitado. Si no hay ningún modelo visible y habilitado, se muestra el mensaje No disponible en el Panel de Herramientas - Modelos.
Ejemplo 03
Al cargar un proyecto con modelo existente, habilitado y no visible: el componente del módulo se abrirá con el modelo guardado. Sin embargo, al actualizar el módulo (Ctrl + Shift + L), este tendrá su modelo sustituido por el primer visible y habilitado. Si no hay ningún modelo visible y habilitado, se sustituirá por el estándar con color azul y transparencia.
Ejemplo 04

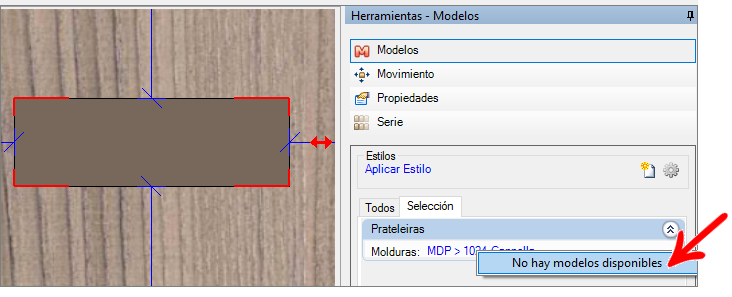

Al cargar un proyecto con modelo existente, no habilitado y visible: el componente del módulo se abrirá con el estándar de color azul y transparencia. Al actualizar el módulo (Ctrl + Shit + L), se sustituirá el modelo del mismo por el primer visible y habilitado. Si no hay ningún modelo visible y habilitado, se muestra el mensaje No disponible.
Ejemplo 05
Al cargar un proyecto con modelo existente, no habilitado y no visible: el componente del módulo se abrirá con el estándar de color azul y transparencia. Al actualizar el módulo (Ctrl + Shit + L), se sustituirá el modelo del mismo por el primer visible y habilitado. Si no hay ningún modelo visible y habilitado, se muestra el mensaje No disponible.
